Thư viện OpenSCAD cho phụ kiện HSW (Hex Storage Wall)

Cập nhật 2023-06-15: Đã thêm các tham số tolerance để bạn canh cho dễ, giúp phần in vừa khít với wall hơn.

Mình muốn tự làm vài attachment cho bộ Honeycomb Storage Wall (HSW) rất ngon, mà mình chủ yếu dùng OpenSCAD. Dưới đây là mấy phần có thể giúp bạn tiết kiệm thời gian nếu bạn cũng muốn làm tương tự. Mình “làm lại cái bánh xe” để bạn khỏi phải làm nữa…

Thư viện này cung cấp 5 phần:

insert_empty: Mô phỏng phần insert_empty trong model gốc của RostaP
insert_with_plate: Tương tự, nhưng phần đáy được lấp kín
insert_horizontal: Tiện nếu bạn muốn in chi tiết theo kiểu dựng đứng — ngoài việc xoay insert, mình còn cắt bớt phần dưới của mép (lip), nên khả năng in không cần support sẽ cao hơn
hexagon_plug: Đúng như tên — một nút (plug) hình lục giác để gắn vào insert
hexagon_plug_horizontal: Như trên, nhưng nằm ngang (on its side)

Mỗi phần ở trên đều nhận một tham số tolerance: tăng lên thì chi tiết mỏng hơn, giảm xuống thì chi tiết dày hơn. Ngoài ra, các phần insert còn có thêm tham số inner_tolerance: tăng lên để tạo khe ở giữa lớn hơn, giảm xuống để khe nhỏ hơn.

Tất cả đều có trong file test parts mà mình đã upload. Nếu bạn muốn xem trong OpenSCAD, bạn có thể đặt file library ở thư mục cha (parent directory) hoặc cài thư viện đúng cách.

Nó cũng public một số hằng số (constants) có thể hữu ích. Chúng nằm ở đầu source code — nếu nhìn không tự hiểu thì chắc mình đặt tên chưa ổn, bạn báo giúp để mình đổi tên cho dễ hiểu hơn…

Trong bản cập nhật tương lai, mình nghĩ sẽ thêm một cặp insert có tham số để chọn cách nhau bao nhiêu hexagon. Còn gì hữu ích nữa không? Bạn góp ý giúp mình nha.

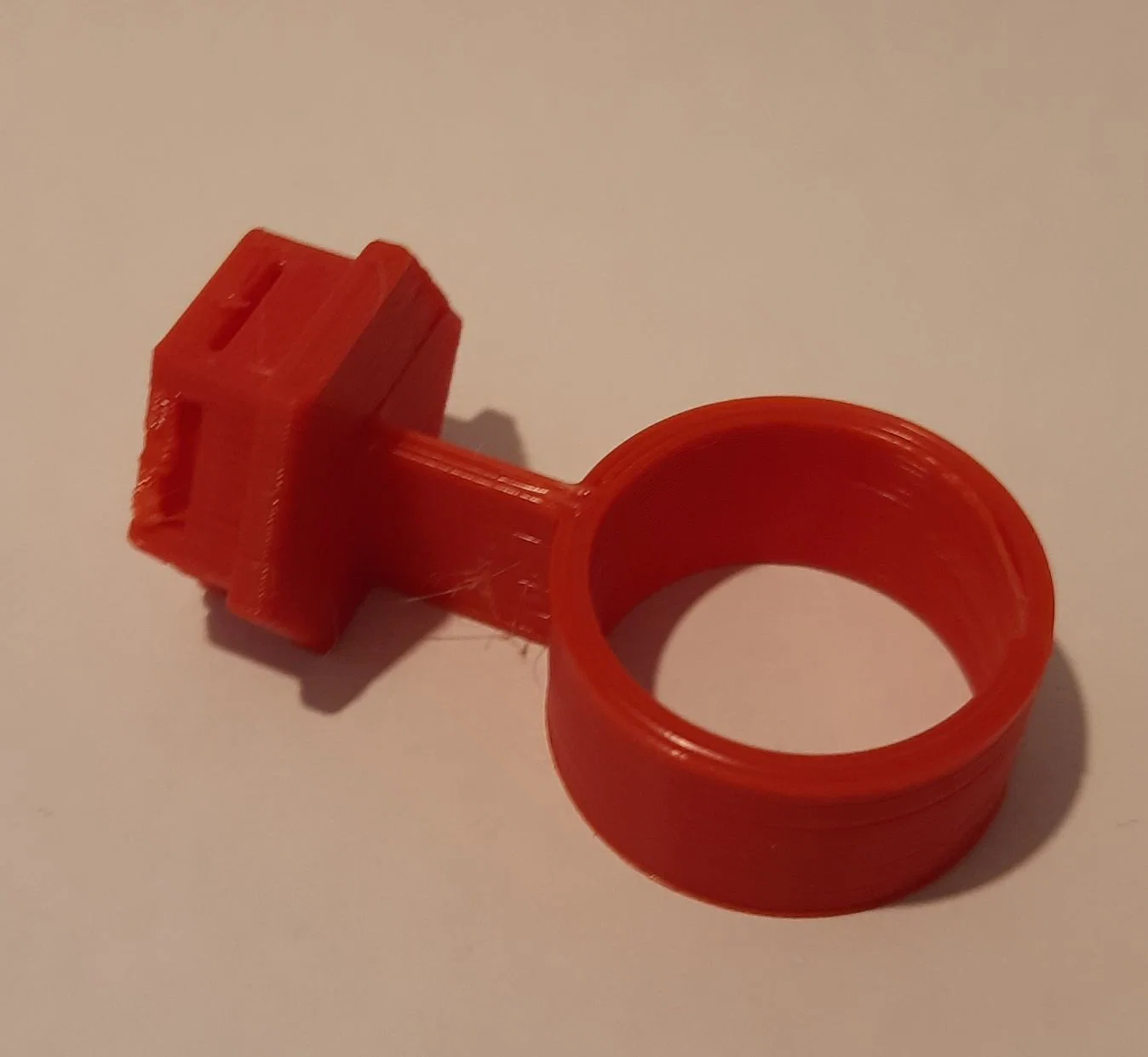

Printables bắt mình phải upload kèm một tấm hình, mà thật ra hình của một cái library thì cũng không có gì hay ho. Nên bạn đang thấy là một tấm ảnh chụp nhanh “cây nhà lá vườn” của một bản in thử “cây nhà lá vườn” — một cái spoiler cho một upload sắp tới…
