Adapter gắn HDD 2.5" sang khay 3.5" (2.5" to 3.5" HDD Adapter)
- Lượt tải
- 267
- Lượt thích
- 27
- Lượt coi
- 1.567
- Bản remix
- 0
- Bình luận
- 0
File 2 1,6 MB
- HDD_Adapter_modified_1777768529.stlSTL · 821,2 KB
- HDD_adapter_modified_chamfer_1777768530.stlSTL · 821,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #370448
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Tổng quan

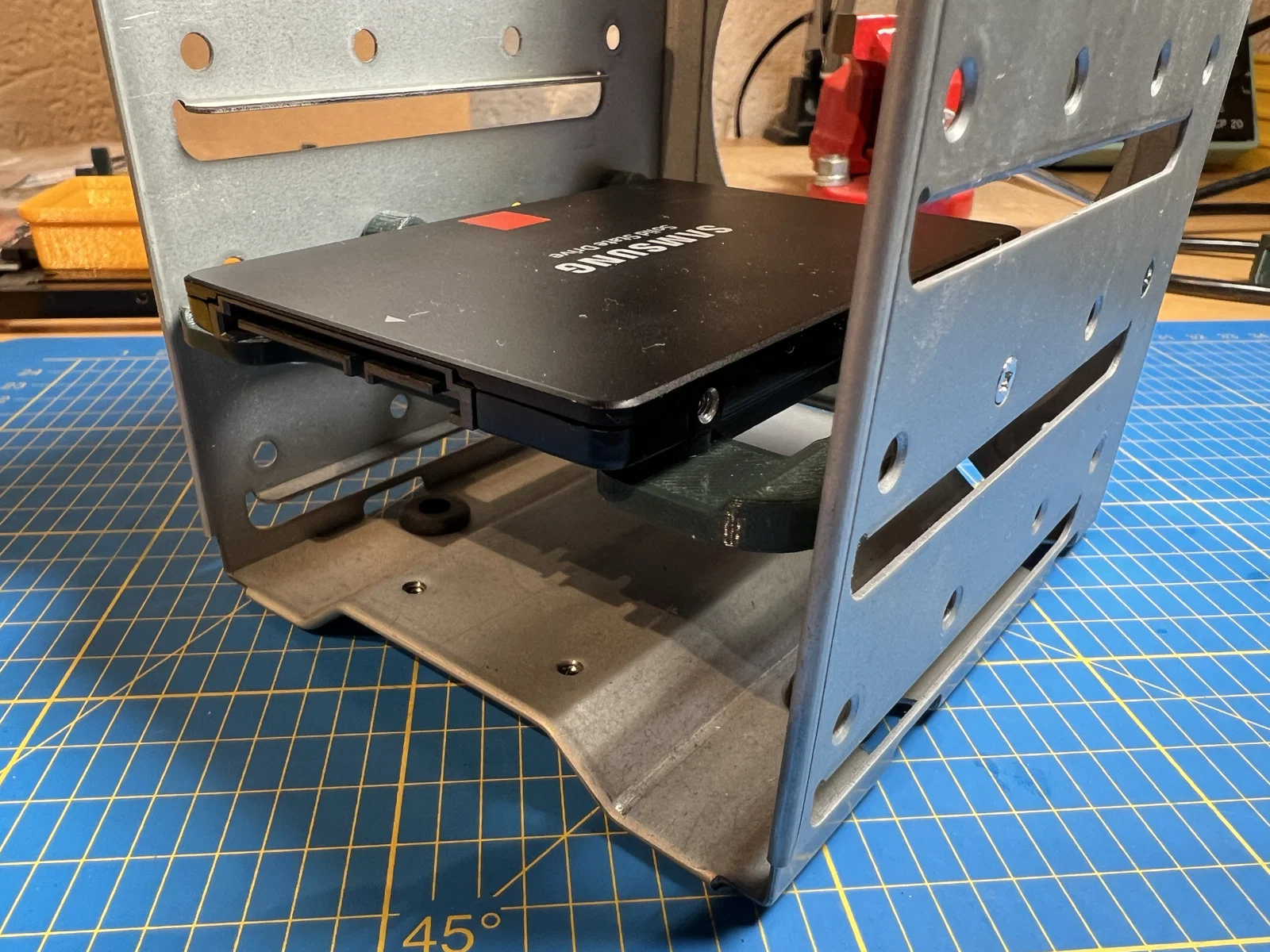

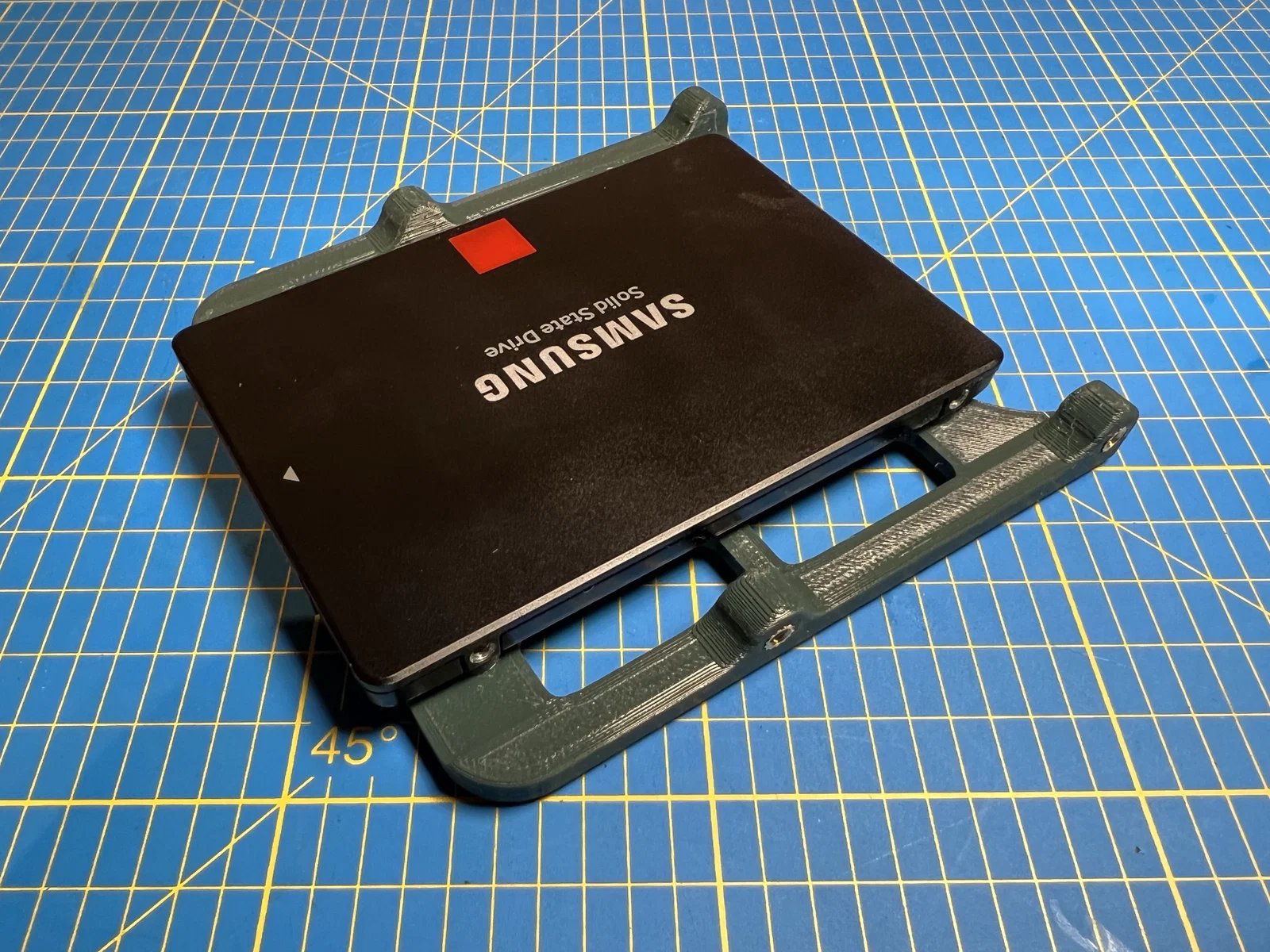

Mình đã chỉnh sửa mẫu được thiết kế rất đẹp của pixelwave để hợp với nhu cầu của mình. Các lỗ ở bên hông của khung đã được hạ thấp xuống để có thể lắp theo chiều “đúng mặt” (right-side up).
Theo mẫu gốc, bạn sẽ cần insert ren 3 mm (threaded inserts) để cố định khung vào case. Để bắt HDD vào khung, ốc M3x6mm (đầu trụ/cylinder head) là vừa trong trường hợp của mình (xem bên dưới).
Ghi chú và vấn đề có thể gặp
Vẫn như thiết kế và có chủ đích, phần connector sẽ bị thụt vào sâu hơn so với HDD bình thường, bạn lưu ý chỗ này.
Ngoài ra, tùy loại ốc bạn dùng để bắt ổ 2.5", đầu ốc có thể lòi ra một chút và không chừa đủ khoảng hở với một số drive cage cụ thể. Nếu gặp tình trạng này, cân nhắc in file _chamfer và dùng ốc M3 đầu chìm (countersunk) để bắt ổ 2.5", khi đó đầu ốc sẽ phẳng mặt (chưa test ở đây).
In 3D
Mình in bằng PETG với 4 perimeters; mình thấy không cần support cho các lỗ bắt ốc, kể cả với file không có chamfer.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 1,6 MB
- File lớn nhất
- 821,2 KB
