Mô tả

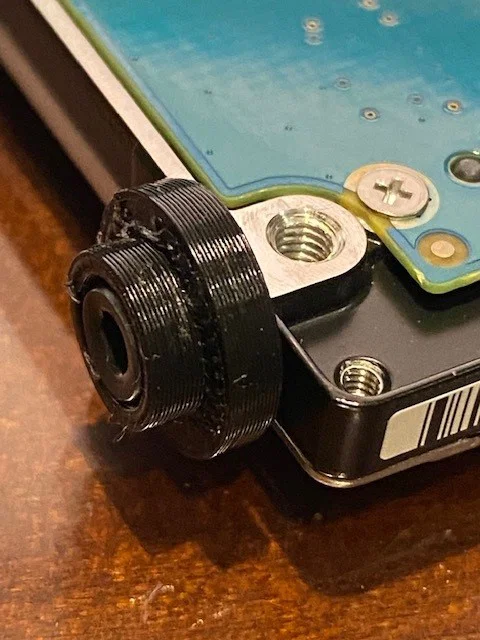

Đây là mẫu grommet (đệm cao su/nhựa) để gắn ổ cứng, loại hay dùng trên nhiều máy desktop HP, bao gồm cả Elitedesk và Prodesk.

Sao phải mua trong khi mình có thể tự in được!

Hướng dẫn in:

  • In 4x grommet cho mỗi ổ cứng
  • Chiều cao lớp (layer height) 0.2
  • Infill 20%
  • PLA hoặc PETG

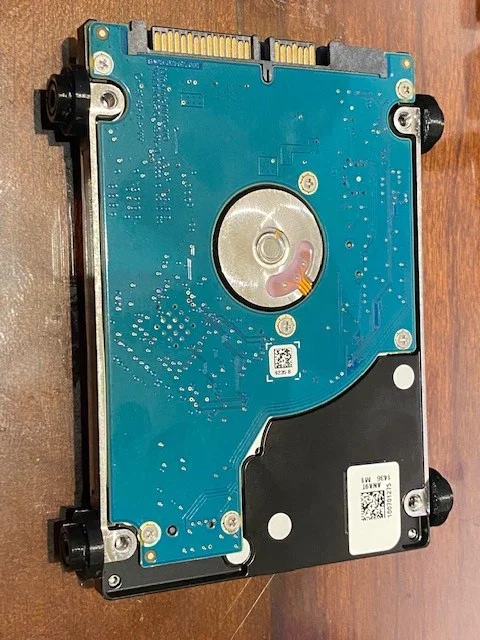

Hướng dẫn lắp đặt:

  • Bắt grommet vào ổ cứng bằng 4x vít M3x6mm
  • Lắp ổ cứng vào chassis HP

Nếu bạn muốn tự thiết kế thì đây là kích thước:

  • Đường kính ngoài phần đế (Base outer diameter): 12mm
  • Đường kính trong phần đế (Base inner diameter/open): 3.3mm
  • Chiều cao phần đế (Base height): 2.6mm tính từ z=0
  • Đường kính ngoài phần trên (Upper outer diameter): 8mm
  • Đường kính trong phần trên (Upper inner diameter/open): 6mm
  • Chiều cao phần trên (Upper height): 5mm tính từ z=0
