Hũ vặn khóa (twist-lock) cho disk puzzle

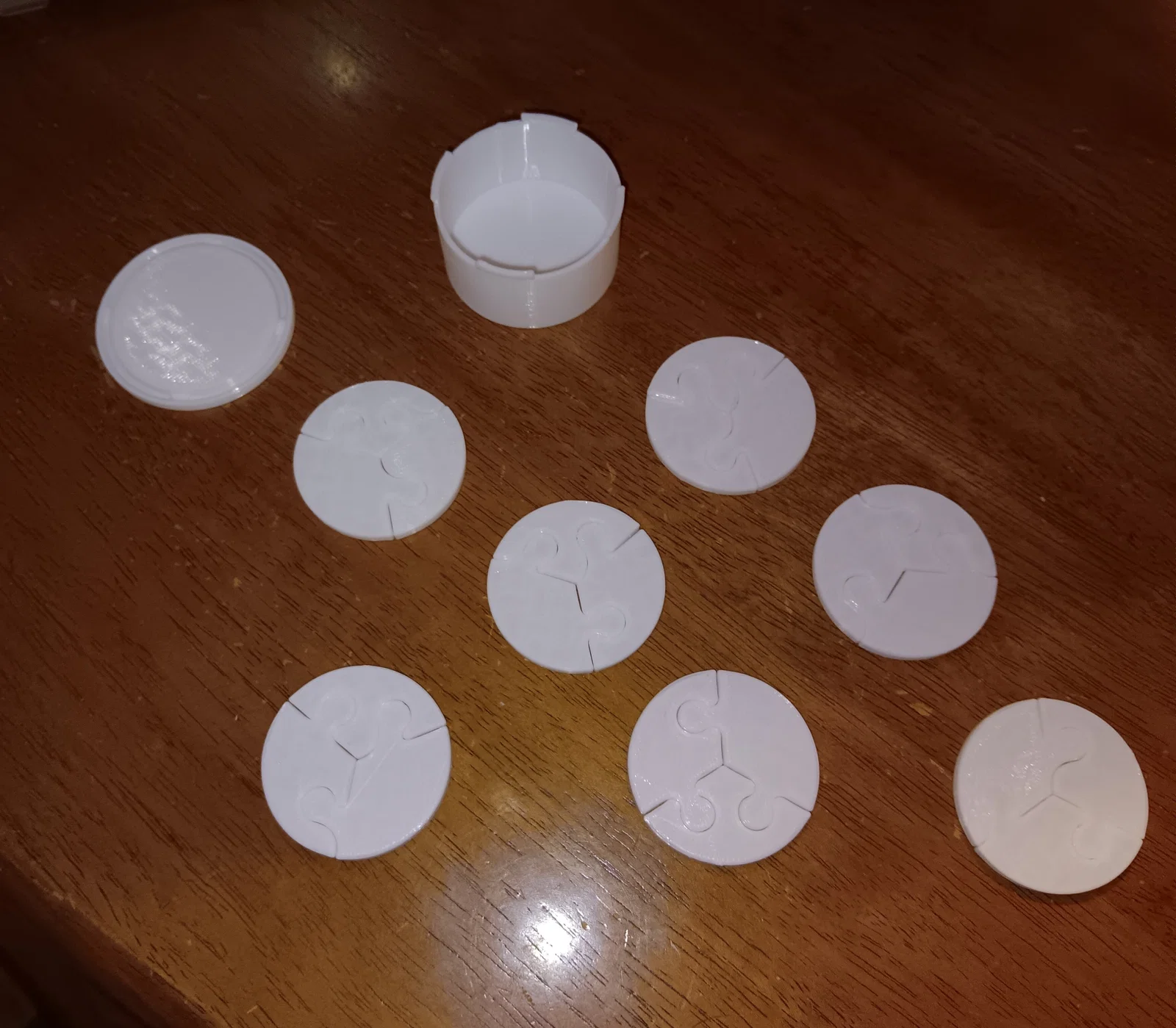

Đây là phiên bản hũ (jar) gọn gàng, “mượt” hơn để cất disk puzzle từ mẫu in trước đây. Thiết kế này bỏ phần tay cầm ở trên và dùng một rãnh half-dovetail trên nắp, khi đóng hũ lại thì rãnh này được giấu kín.

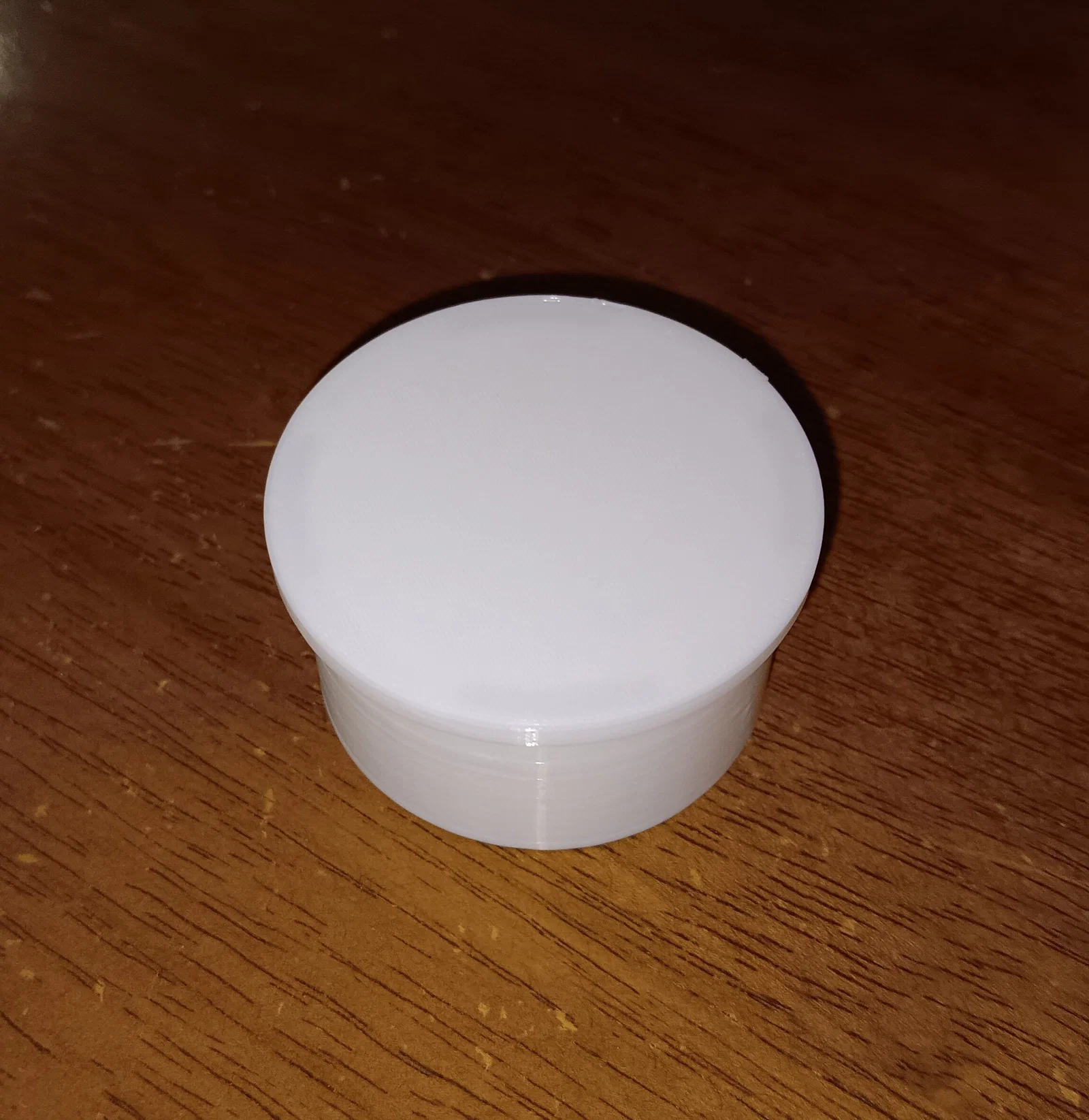

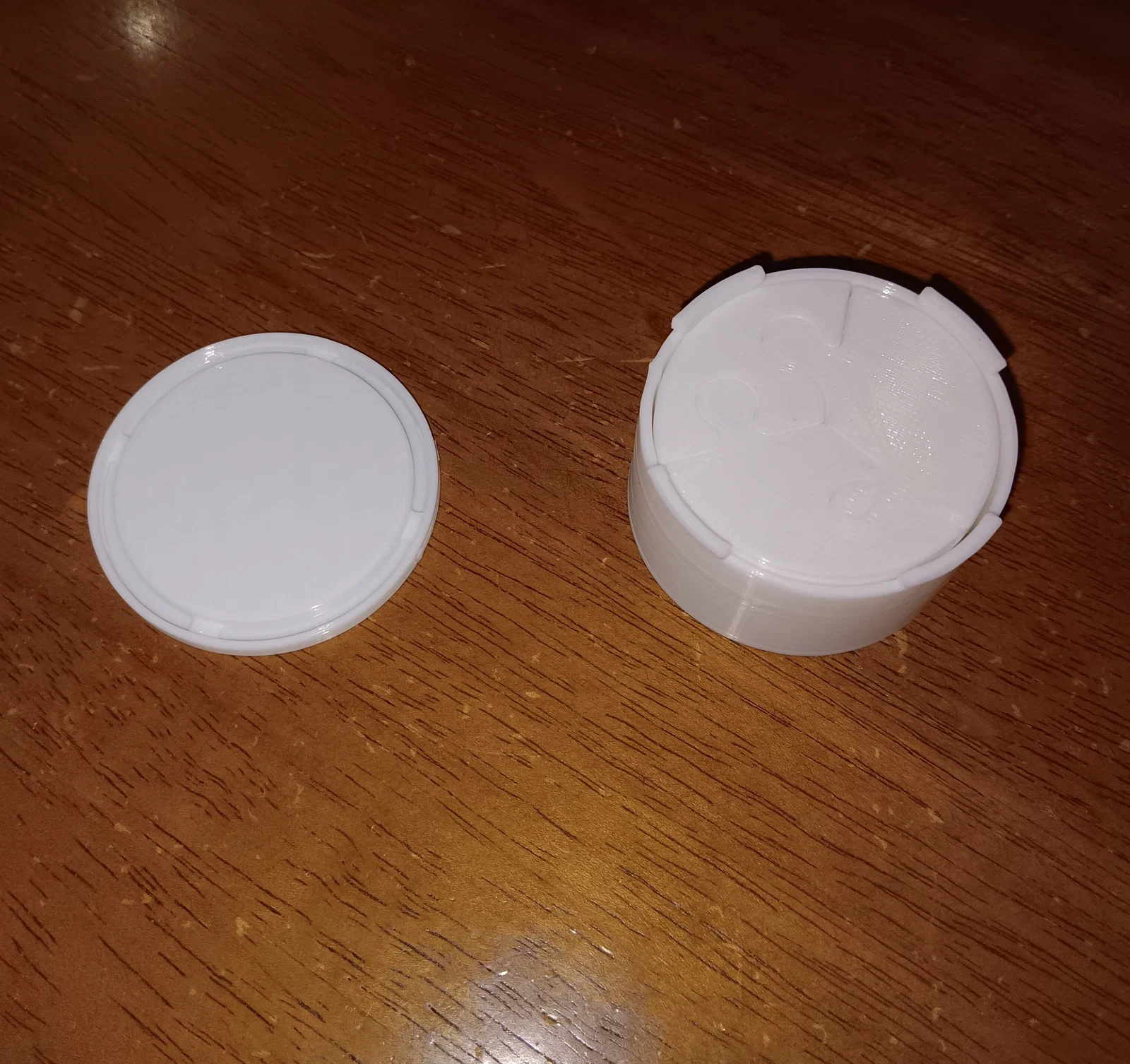

Mặt trên của nắp không có ký hiệu, nhưng đóng bằng cảm giác tay cũng không khó. Có một rãnh rộng để các dovetail thả xuống, và khi đã vào đúng vị trí thì chỉ cần xoay theo chiều kim đồng hồ ít hơn 44° để chúng trượt vào rãnh thuôn (tapered groove) giúp giữ nắp cố định.

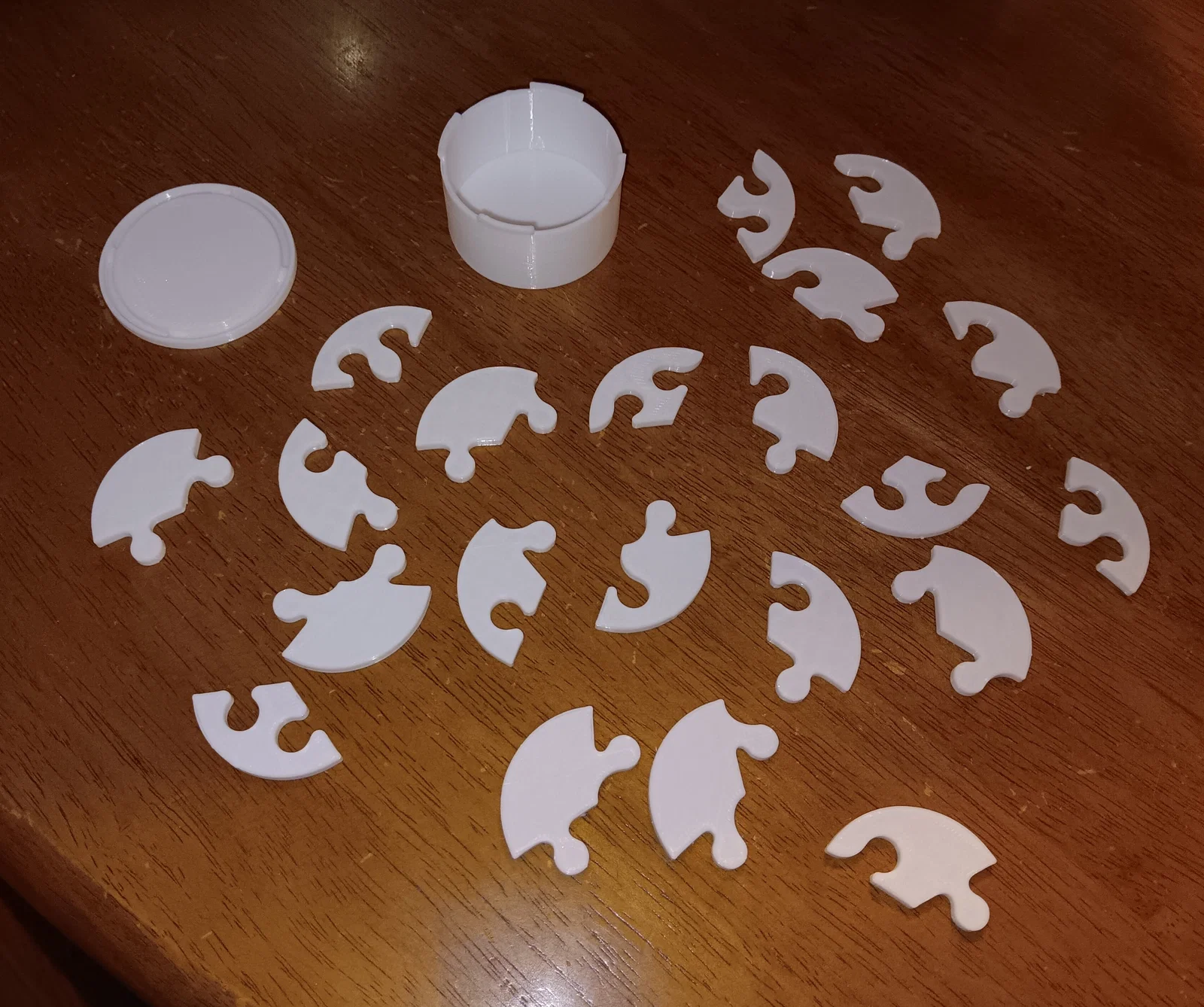

Lưu ý: bản in (printable) này không bao gồm phần puzzle, nhưng bạn có thể tìm theo đường link ở trên. Mình muốn tránh bị trùng lặp. Trong link cũng có thêm thông tin về puzzle.

Cái hũ này cũng có thể hữu ích để cất những món đồ nhỏ khác. Mình làm nó như một bài tập để học FreeCAD. Trước đó, mình hoàn thành các thiết kế bằng Inkscape và Tinkercad. Trong FreeCAD, mình dùng thao tác revolution để kết hợp tiết diện half-dovetail với một cung tròn, rồi dùng boolean cut để tạo rãnh.
