Nắp chụp cổng sạc GX16 (Onewheel) dạng vặn ren

Đây là nắp che cổng sạc GX16 dạng vặn ren, được thiết kế riêng để dùng cho Onewheel chạy VESC.

Lấy cảm hứng từ model này (dành cho scooter dùng cổng sạc GX16):

Model ở trên làm rất ngon và ôm cổng khá chuẩn, ren cũng được dựng rất đẹp. Nhưng khi dùng cho Onewheel, do cổng bị thụt sâu trong một lỗ trên rails nên gần như không thể vặn vào/ra cho dễ, với lại bên trong cũng không có kiểu gioăng/seal nào.

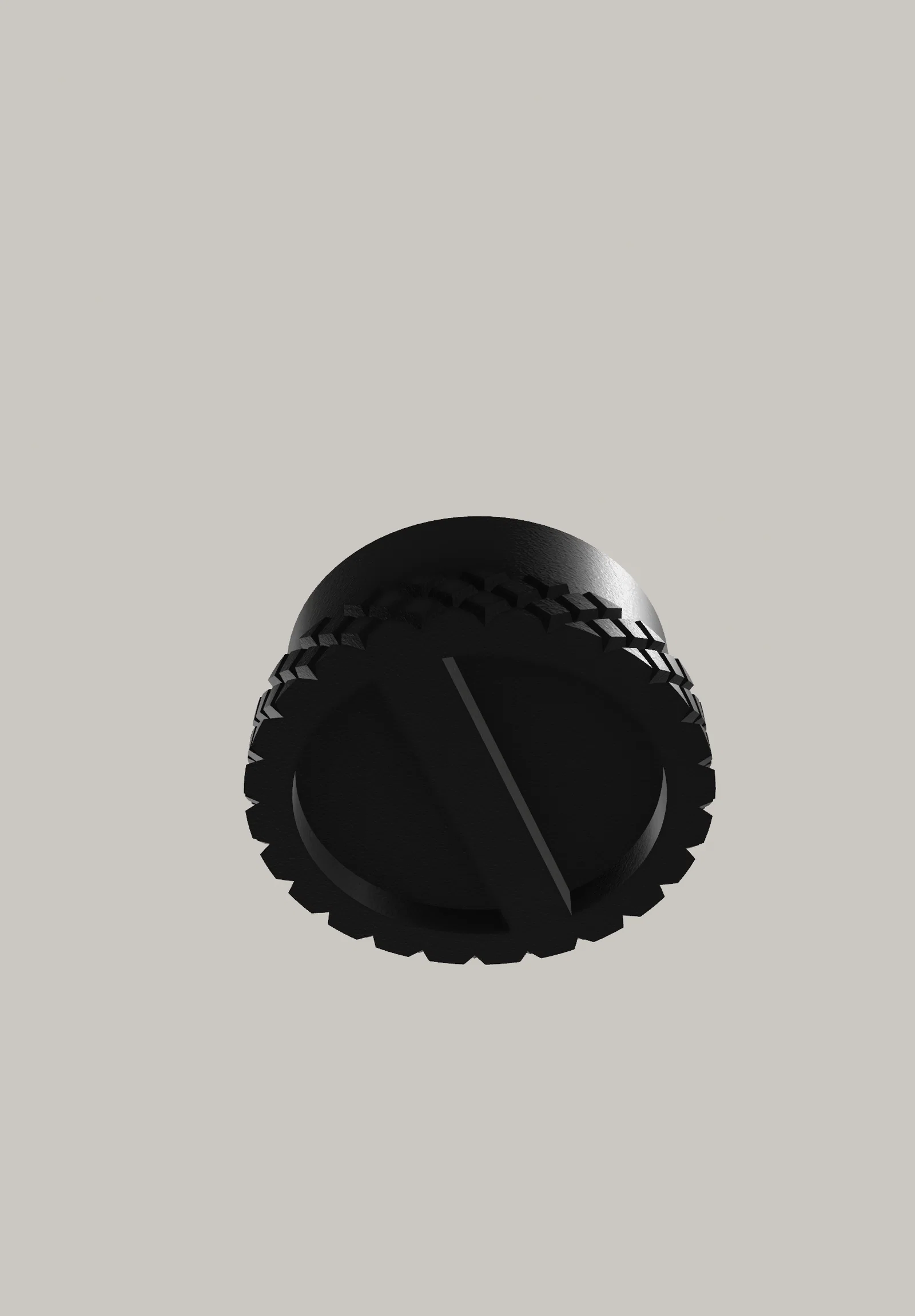

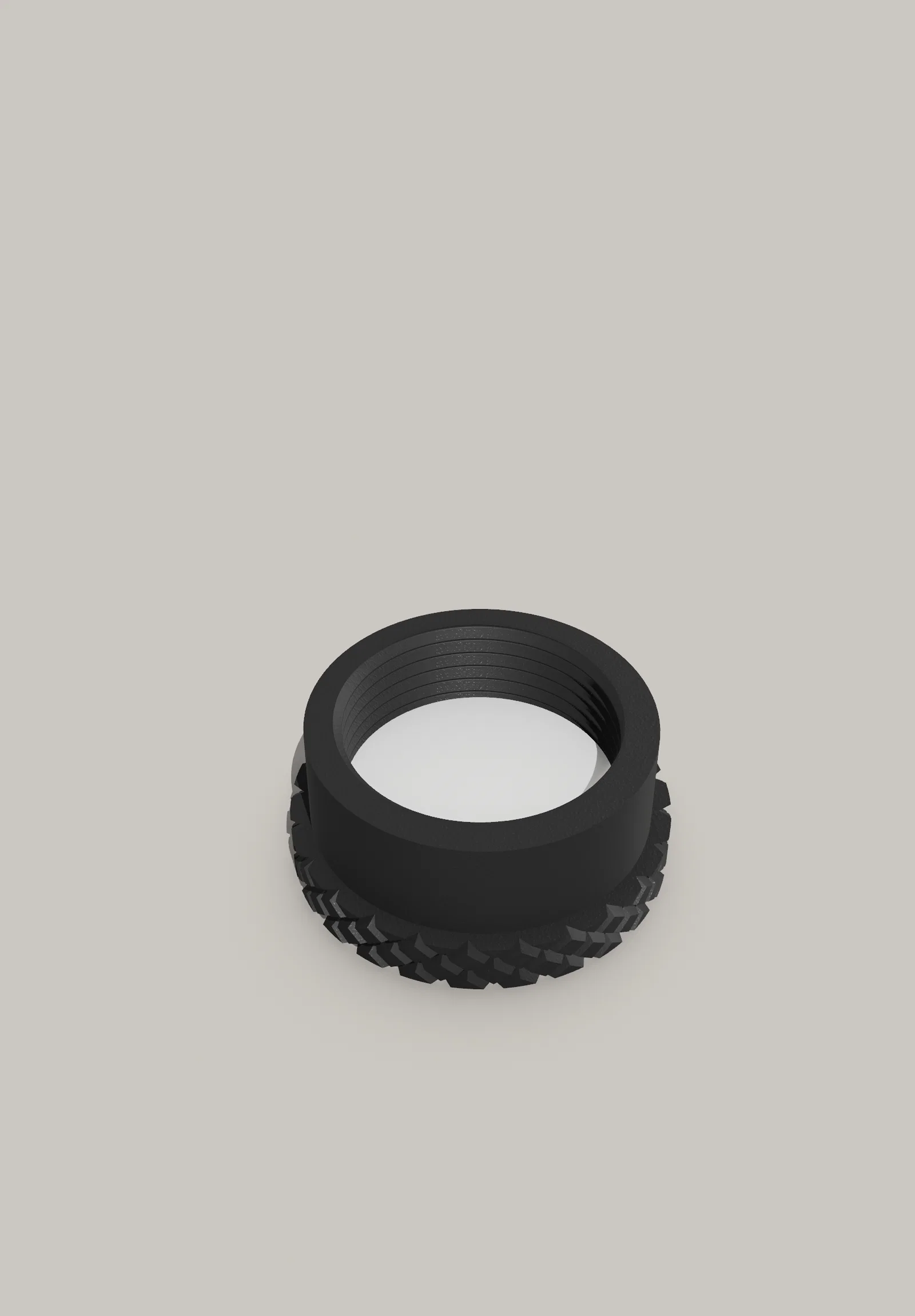

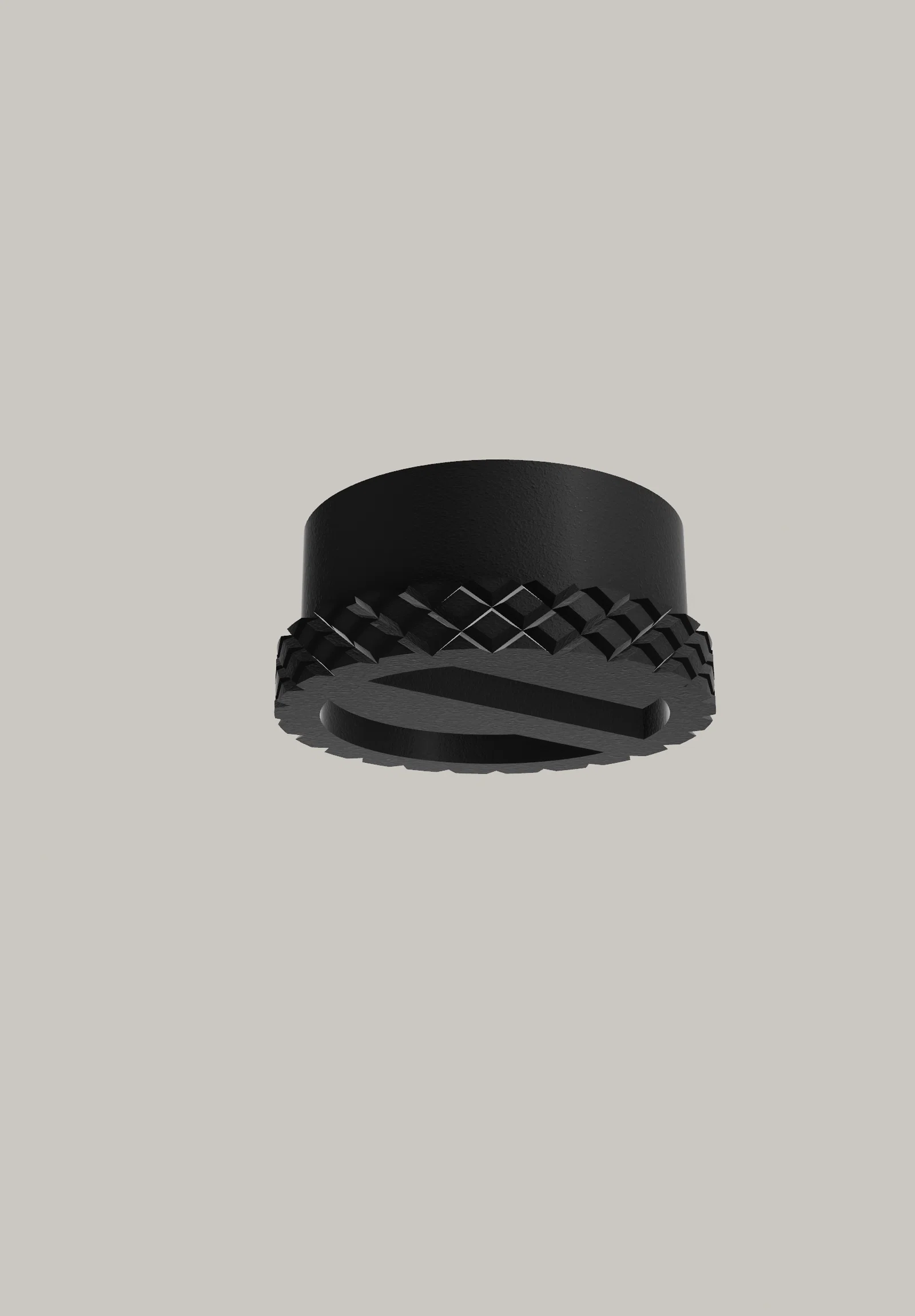

Mình làm phiên bản này vẫn ren cho GX16, thêm một vòng knurled (khía nhám) và một thanh ngang (cross bar) lõm vào giữa để bạn có thể dùng đầu ngón tay “bắt ren” trước, rồi khi đã lỏng ra thì nắm vào phần knurled đó để tháo; hoặc khi siết thì bắt đầu vặn rồi nắm knurled để siết tiếp. Mình cũng chừa một rãnh lõm để đặt gioăng TPU/TPE ở sâu phía cuối ren, nhằm ép vào mặt connector và tăng chút khả năng chống nước.

Mình khuyên in PETG tối thiểu, và dùng layer height thấp nhất bạn có thể để ren và knurling ra được sắc nét. Mình cũng khuyên 100% infill kiểu concentric. Ngoài ra sẽ cần bật support cho phần recess của cross bar ở đáy; mình in với miệng mở của connector hướng lên trên.

Mình cũng sẽ kèm file cho gioăng TPU. TPU 95A dùng được, nhưng NinjaFlex hoặc FilaFlex với độ mềm (durometer) thấp hơn sẽ kín hơn về khả năng làm kín.

Chắc mình cũng sẽ up thêm bản không dùng seal cho các nhu cầu khác hoặc ai không muốn có seal bên trong.

Như thường lệ, mình sẽ đăng các bước để bạn có thể đổi/chỉnh theo ý. License mở, nhưng nếu bạn bán hoặc share lại thì vui lòng ghi credit cho mình.
