Vòng & Cầu Co Giãn (Expanding Rings & Spheres)

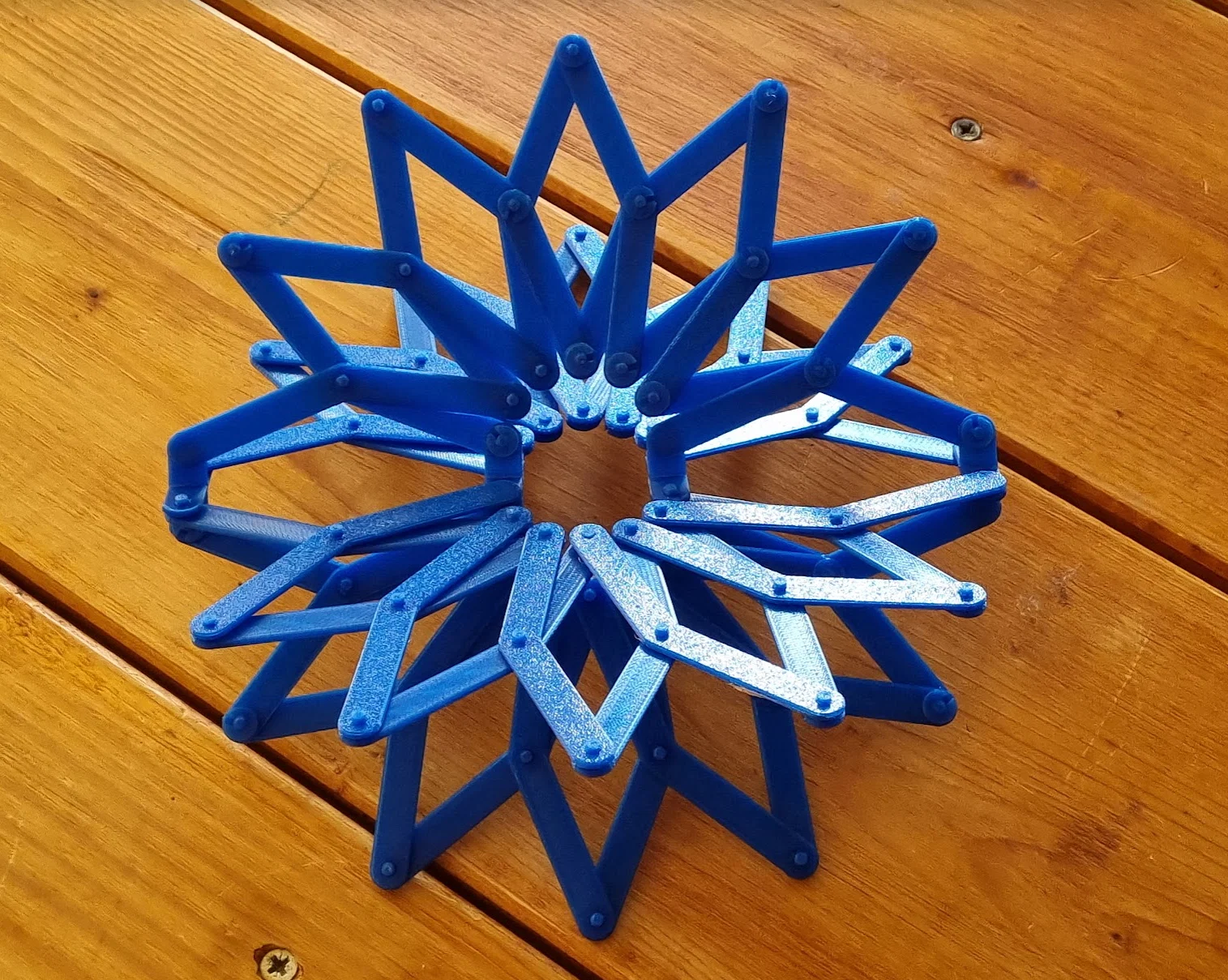

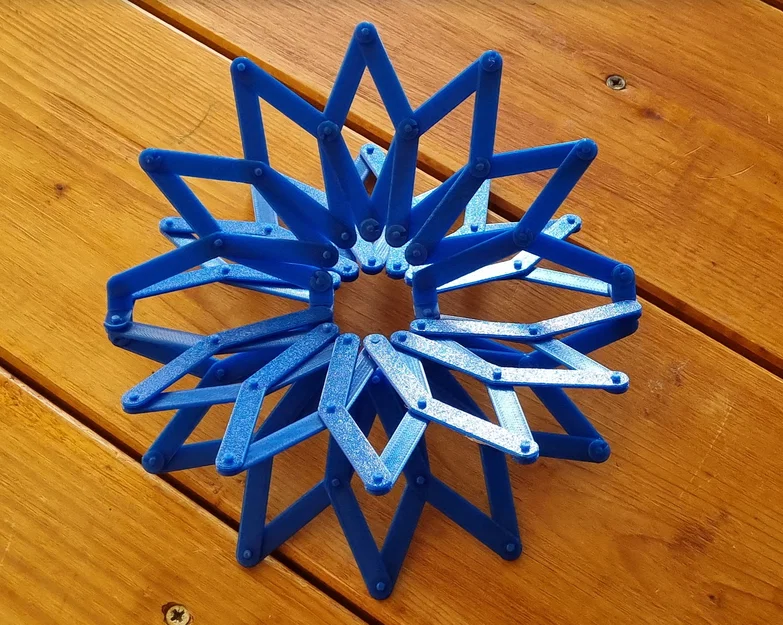

Mình lấy cảm hứng từ mẫu Hoberman Sphere quá xịn của @BCE_Gatien, nhưng mình muốn các chi tiết nhỏ hơn và dùng cơ chế gắn khác. Các part ở đây có thể ghép lại để tạo nhiều kích cỡ và phiên bản của vòng (ring) nở/thu, sphere, v.v. Mình khuyên nên bắt đầu với ring 12gon, vì có thể chuyển qua dạng sphere khá dễ.

Printing

• PETG
• Brim: chỉ dùng cho hubs
• Infill: gyroid/15%
• Supports: không cần

Assembly

Rings

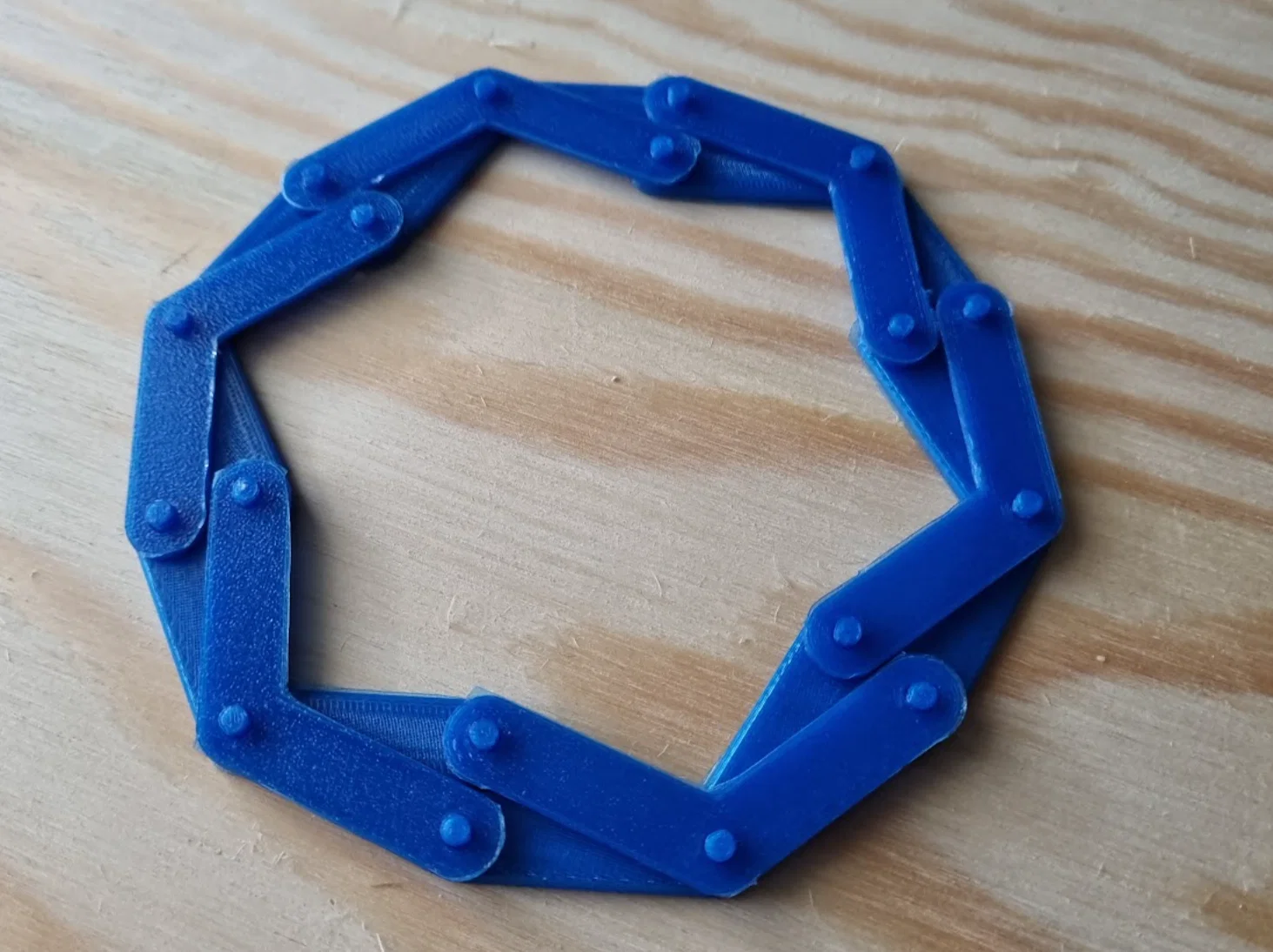

12gon ring

1. In 12 bản 12gon_A
2. In 12 bản 12gon_B
3. In 36 bản lock (khuyến nghị)

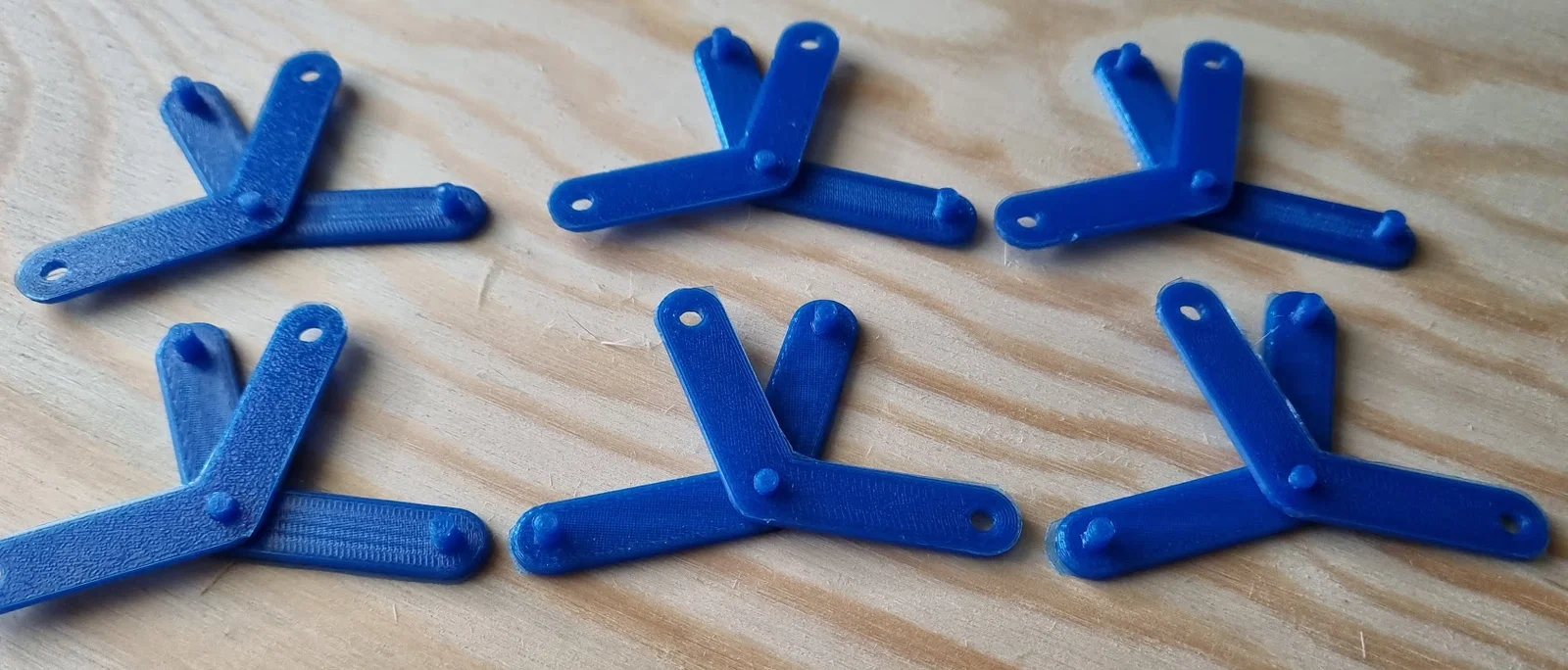

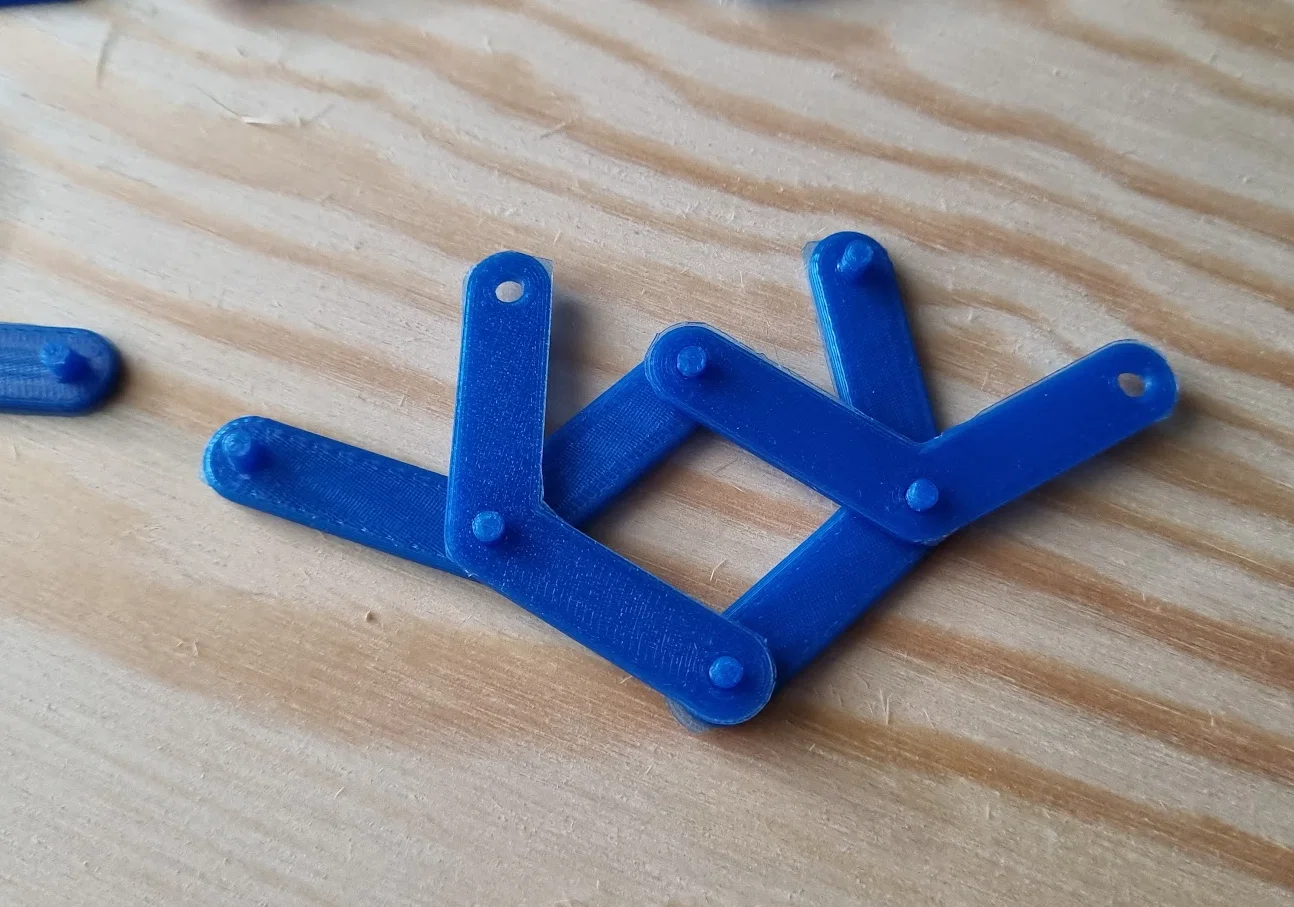

4. Gắn phần giữa của một 12gon_A với phần giữa của một 12gon_B (tuỳ chọn: lock). Vậy là ra 1 cơ cấu kéo kiểu “scissor”.

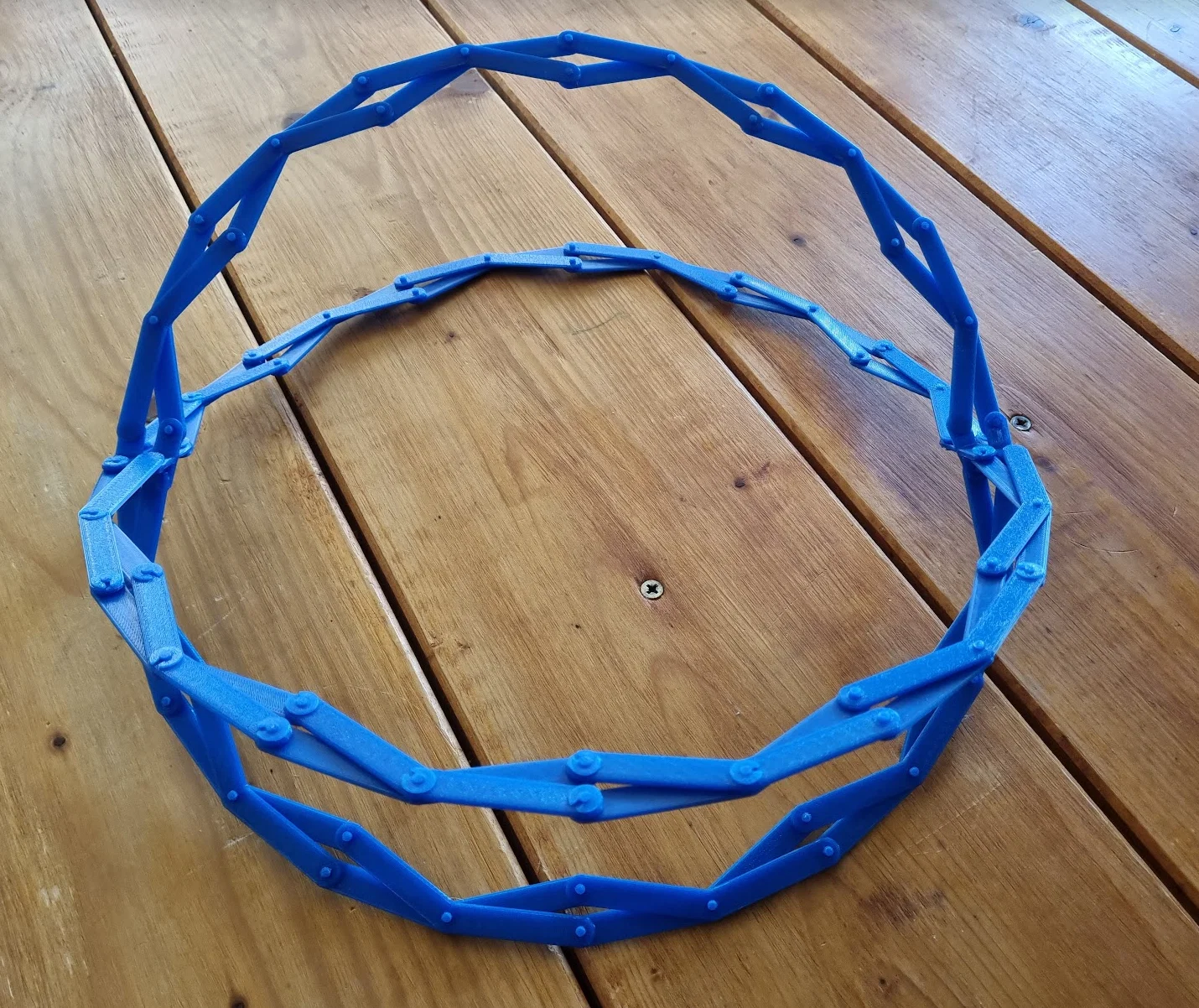

5. Gắn 12 cụm scissor lại với nhau để thành một vòng, đảm bảo hướng (orientation) và khoảng cách (spacing) của mỗi scissor giống nhau (tuỳ chọn: lock)

Other rings

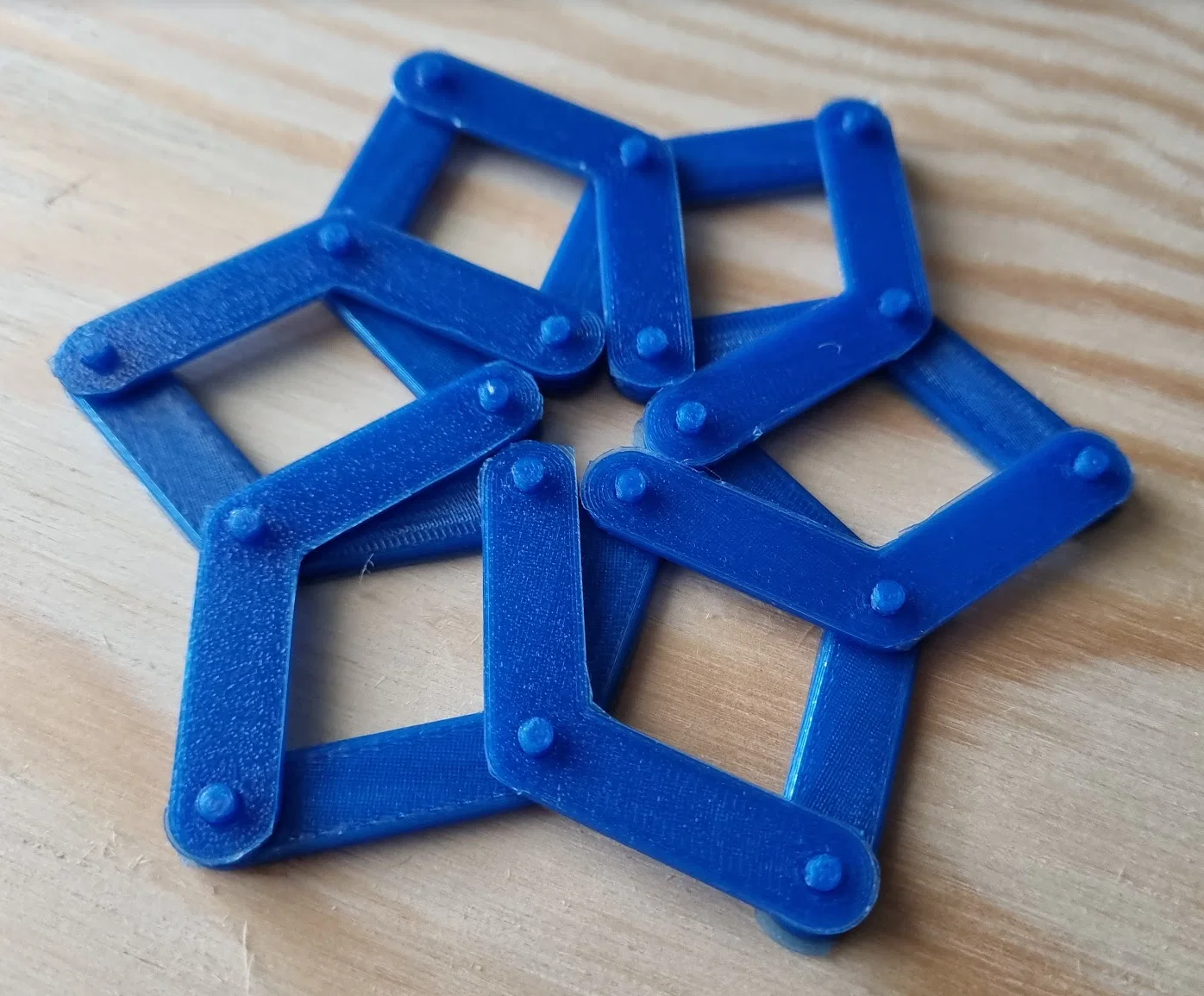

1. Lặp lại hướng dẫn bên trên, nhưng thay toàn bộ số 12 bằng số gon bạn dùng (ví dụ: in mỗi loại 5 bản 5gon_A&B, và 5*3 = 15 bản lock)

Spheres

General

Sphere là nhiều ring được giữ với nhau bằng hubs.

1. Tạo các chuỗi scissor giống như khi làm ring, nhưng chỉ tạo thành các cung tròn (arc) chứ không khép kín cả vòng
2. Ở cuối mỗi arc, thay mảnh A cuối cùng bằng mảnh L hoặc R, sao cho mỗi bên ở đầu mút đều có một peg quay vào phía trong
3. Gắn mỗi đầu mút của arc vào một hub — mỗi arc sẽ nối với 4 hubs, và mỗi hub sẽ nối với 4 arcs
4. Tiếp tục gắn thêm các arc vào các hub

Sphere Types

• Simple - 3 x 12gon rings đặt vuông góc 90 độ với nhau
  • 12 x 12gon_A
  • 36 x 12gon_B
  • 12 x 12gon_L
  • 12 x 12gon_R
  • 12 x 90_hubs
• Icosadodecahedron - Hoberman sphere “truyền thống”, 6 x 10gon rings
  • Cái này hiện chưa chạy được! Mình cần thêm chút trợ giúp về phần math :)
  • 60 x 10gon_B
  • 60 x 10gon_C
  • 60 x 60_hubs
  • Với mẫu này mình gắn tất cả scissor trực tiếp vào hubs (nên không dùng part A) — nếu muốn nở nhiều hơn thì có thể thử 20gon hoặc 30gon
• Có rất nhiều hình khác để thử nữa!

Naming

• File strut được đặt tên Ngon_X
  • N là số cạnh của đa giác đều được tạo bởi strut
  • X xác định loại part:
    • A - 3 holes
    • B - 3 pegs
    • C - 1 peg, 1 hole, 1 peg
    • L - 1 peg, 2 holes
    • R - 2 holes, 1 peg (bản mirror của L)
• File hub được đặt tên hub_N
  • N là góc trong (internal angle) tính theo độ

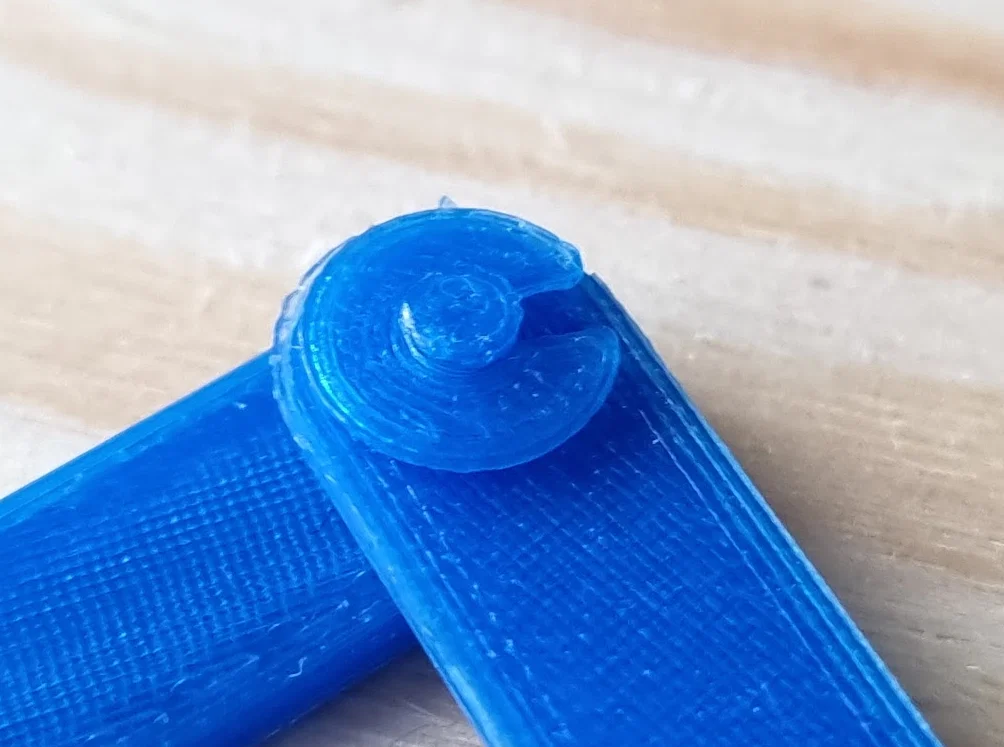

• Lock
  • Một cái khoá đơn giản, bấm (snap) vào peg và giữ các mảnh dính với nhau

Cần thêm size và shape nào thì cứ nhắn mình nhé!
