Thay thế quạt hot end cho Ender 3 Sprite Extruder bằng quạt 5015

Thay thế quạt nóng đầu ồn ào trên Sprite Extruder bằng quạt thổi 5015 yên tĩnh.

Đây là một bản remix của Ender 3 S1 Hotend Fan 4020 Replacement Bracket.

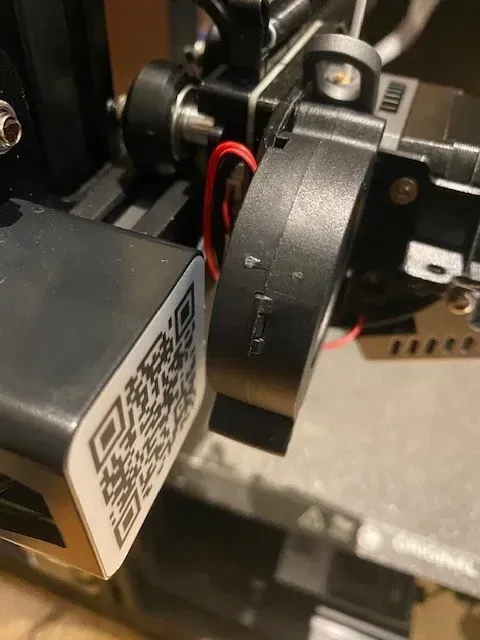

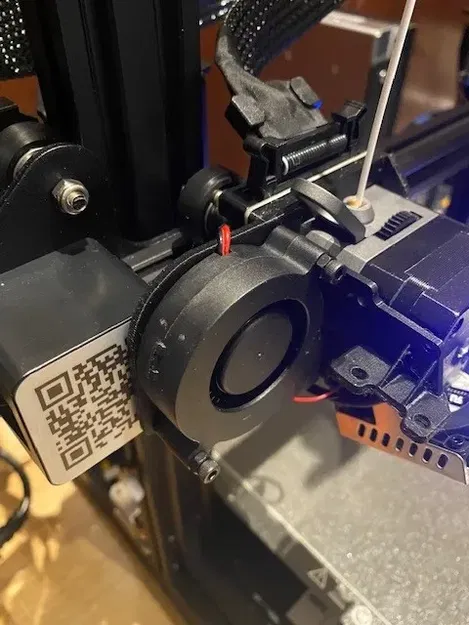

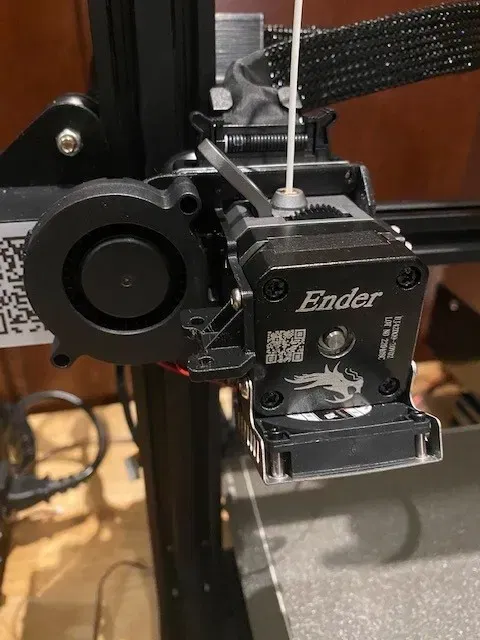

Bản remix này lắp đặt một quạt thổi 5015 thay vì quạt thổi 4020 và được đặt xa hơn khỏi khung để có thể tránh khỏi vỏ x-axis trên Ender 3 Pro và các mẫu máy in tương tự khác. Bản remix này cũng được thiết kế để quạt thổi 5015 có thể gắn vào vỏ mà không cần phần cứng.

Nếu bạn muốn cố định quạt vào giá đỡ, bạn sẽ cần sử dụng 1 hoặc 2 vít M3x18 tùy thuộc vào giá đỡ bạn chọn. Tôi chỉ có những vít M3x20, vì vậy tôi đã thêm một đai ốc lục giác vào của tôi để rút ngắn ren. Đối với giá đỡ quạt 2 vít, không cần phần cứng vì quạt sẽ gắn chặt vào giá đỡ.

Cập nhật ngày 10 tháng 7 năm 2023: Tôi đã tải lên 2 phiên bản mới của giá đỡ quạt với góc giảm để không cản trở cần nhả filament.

Những gì cần in:

• backplate-sprite
• Chọn một trong hai giá đỡ quạt với 1 hoặc 2 vít:
  a. fanmount-1screw.v2 - hồ sơ nhỏ hơn, ít vật liệu hơn
  b. fanmount-2screws.v2 - thêm một giá đỡ vít để vừa chặt hơn

Phần cứng:

• 1 x quạt thổi 5015. Tôi sử dụng những loại này: https://a.co/d/0GwO1du
  • hoặc một quạt 5015s siêu yên tĩnh 5v https://a.co/d/dPNmHxV (Tôi đã sử dụng cái này)
• 1 x đầu nối JST-GH (bước 1.25mm) hoặc nối/hàn cái cũ vào quạt mới
• 2 x vít M3x18mm (tùy chọn) để cố định quạt vào giá đỡ
• 1 bộ chuyển đổi buck (tùy chọn) nếu bạn muốn sử dụng quạt 12v hoặc 5v thay vì 24v

Gợi ý in:

• Hỗ trợ: Không cần thiết
• Chiều cao lớp: 0.2mm
• Loại filament: PLA hoặc PETG
