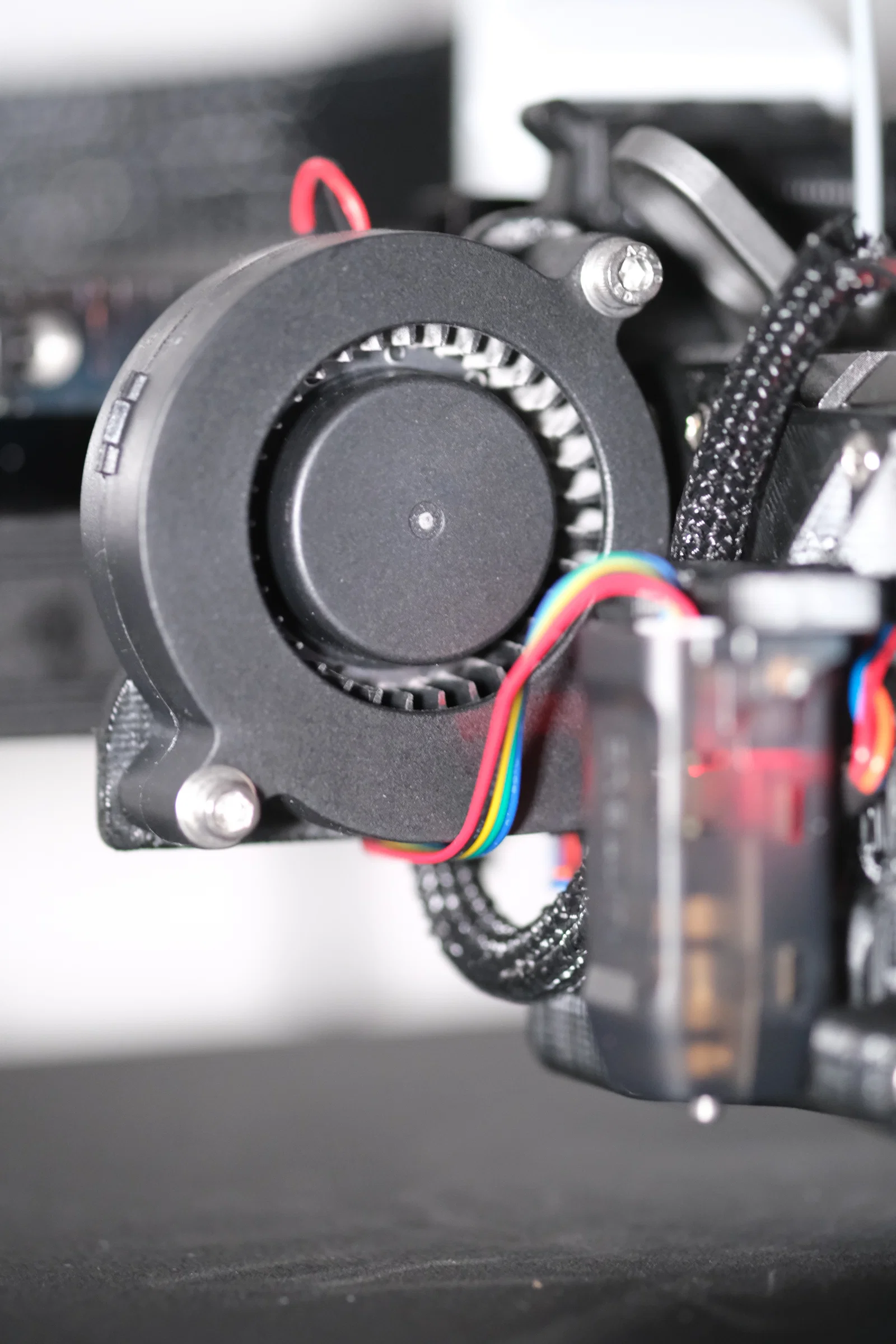

Thay quạt hotend Sprite Ender 3 S1/Pro/Plus sang 5015 kèm ê-cu, hợp CHCB-OT

Trong bản remix này của mẫu Ender 3 Sprite Extruder hot end fan replacement with a 5015 blower, mình làm vài chỉnh sửa, thêm ê-cu M2.5 cho backplate của extruder, và ê-cu M3 cho ngàm (bracket) quạt. Mình cũng chỉnh nhẹ cái bracket cho CR Touch để có thể gắn hệ thống làm mát layer mà mình đang thiết kế và sẽ sớm up lên nền tảng.

Lưu ý: Tương thích với CHCB-OT Hotend

Mình cũng đổi phần bắt vít trên bracket quạt để dùng vít hex socket cap head loại M3x5 — bạn sẽ cần 5 con.

Để lắp, bạn cần:

• 2 vít M3x20 mm
• 2 ê-cu M3
• 2 long đền (washer) M3
• 2 vít M2.5x12 mm (có thể dùng vít zin theo máy)
• 2 ê-cu M2.5

Cách in:

• PETG
• Layer height 0.2 mm hoặc thấp hơn
• Infill 20% hoặc hơn
• Supports: Có

Khi bạn dời CR Touch, bạn nên chỉnh x-offset.

Giá trị này mình dùng ổn:

x_offset: -34.0

Với KLIPPER

Bạn có thể chỉnh offset trong file "printer.cfg":

[bltouch]

x_offset: -34.0
