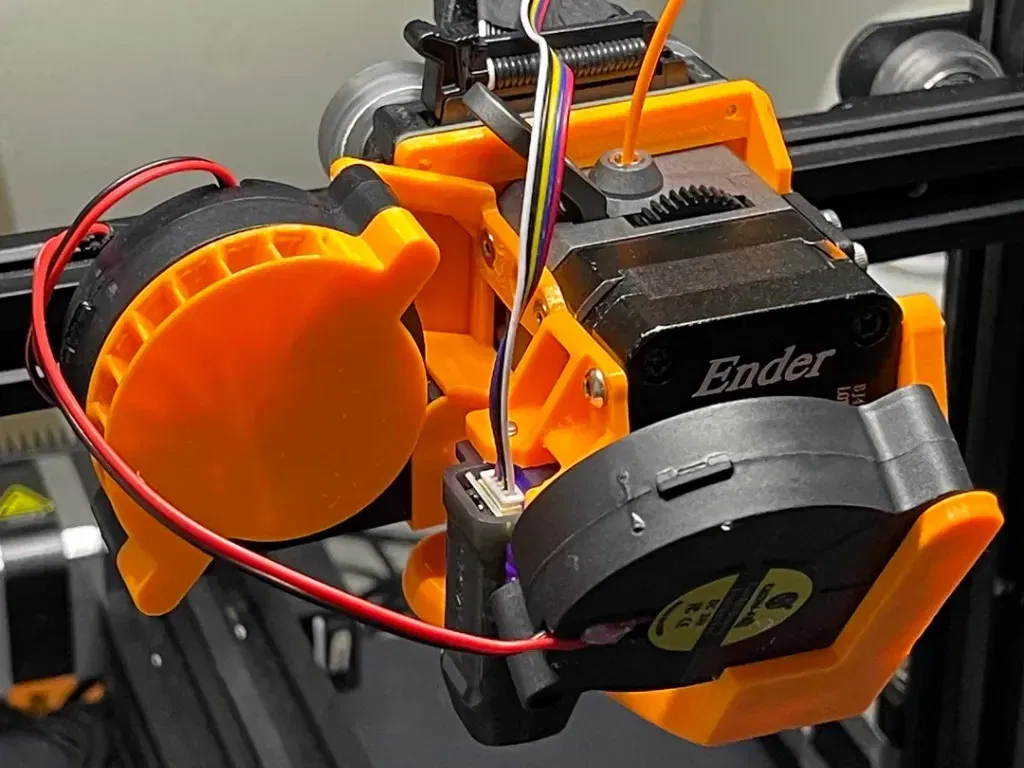

Bộ quạt nâng cấp 5015 cho đầu nóng Ender 3 S1 (Pro) và Sprite Ext...

Hãy xem mô hình Ultimate 5015 Part Cooling Dual Fan Duct cho Ender 3 S1 (Pro) + Sprite Extruder

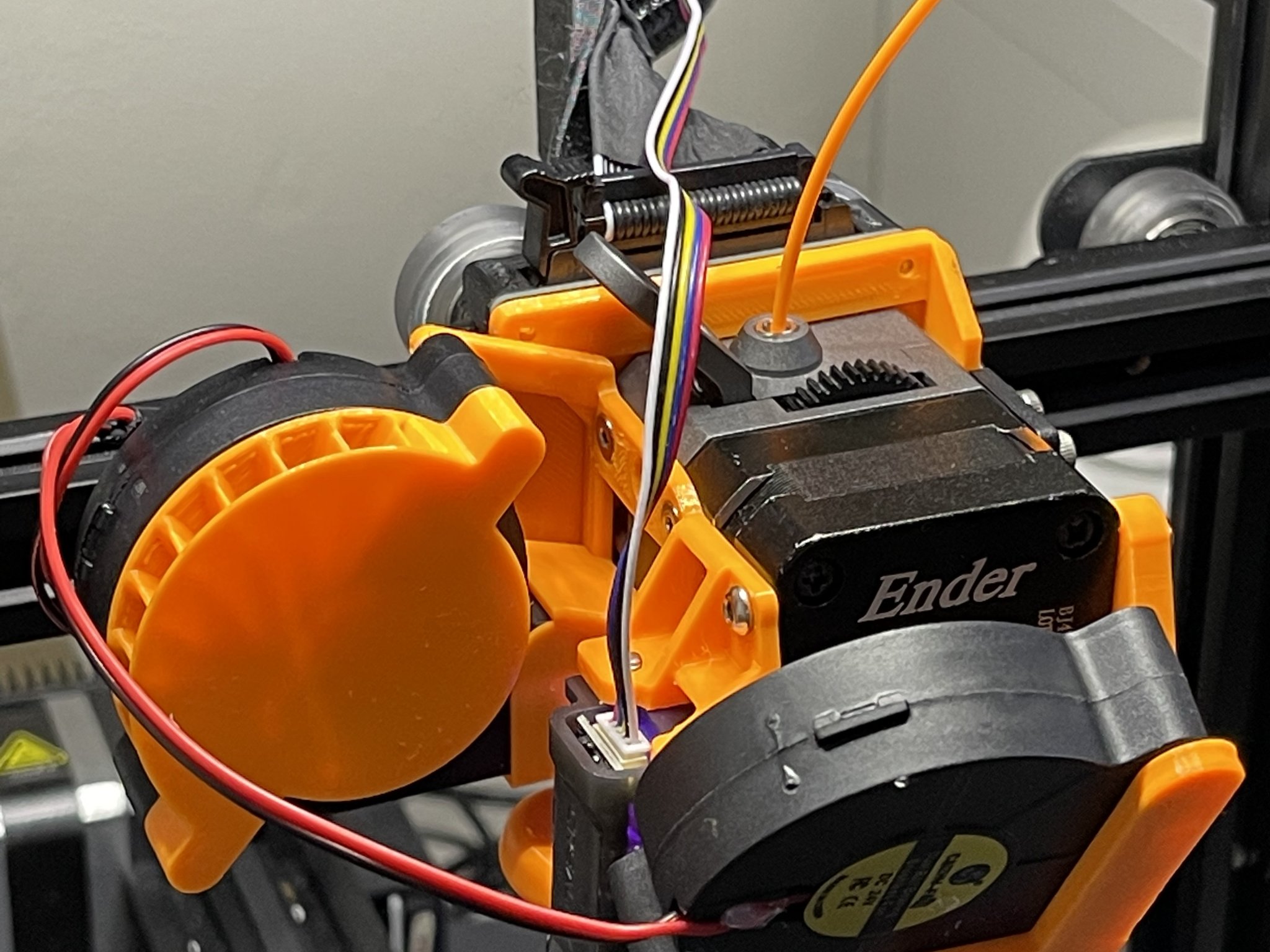

Để giảm tiếng ồn của quạt hơn nữa, hãy in mô hình Snap-On 5015 Blower Silencer

Thiết kế:

Tôi đã tạo ra mô hình này với những cân nhắc sau:

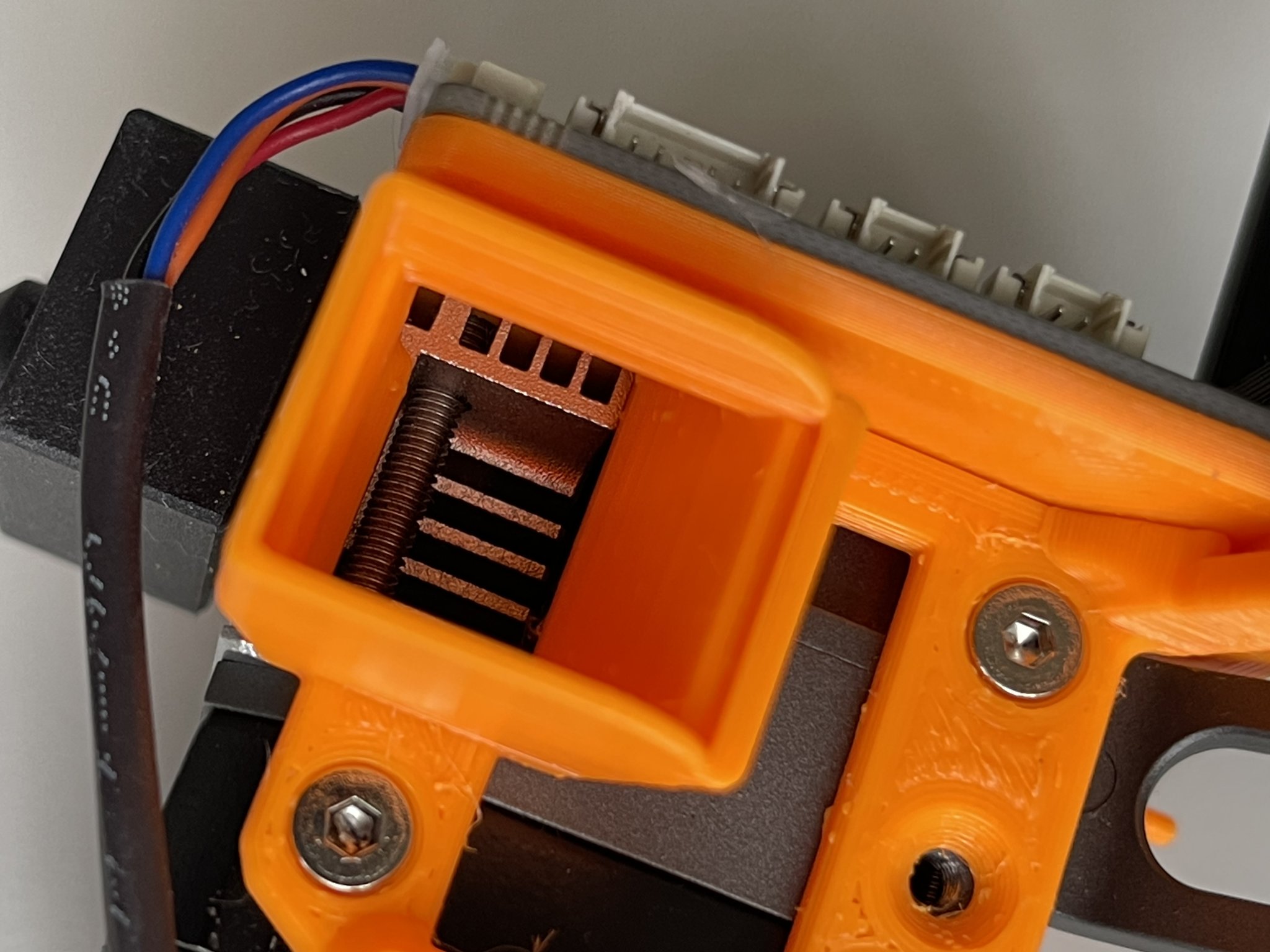

1. hướng không khí hiệu quả đến phía sau của tấm nền và vào hotend
2. cực kỳ nhẹ

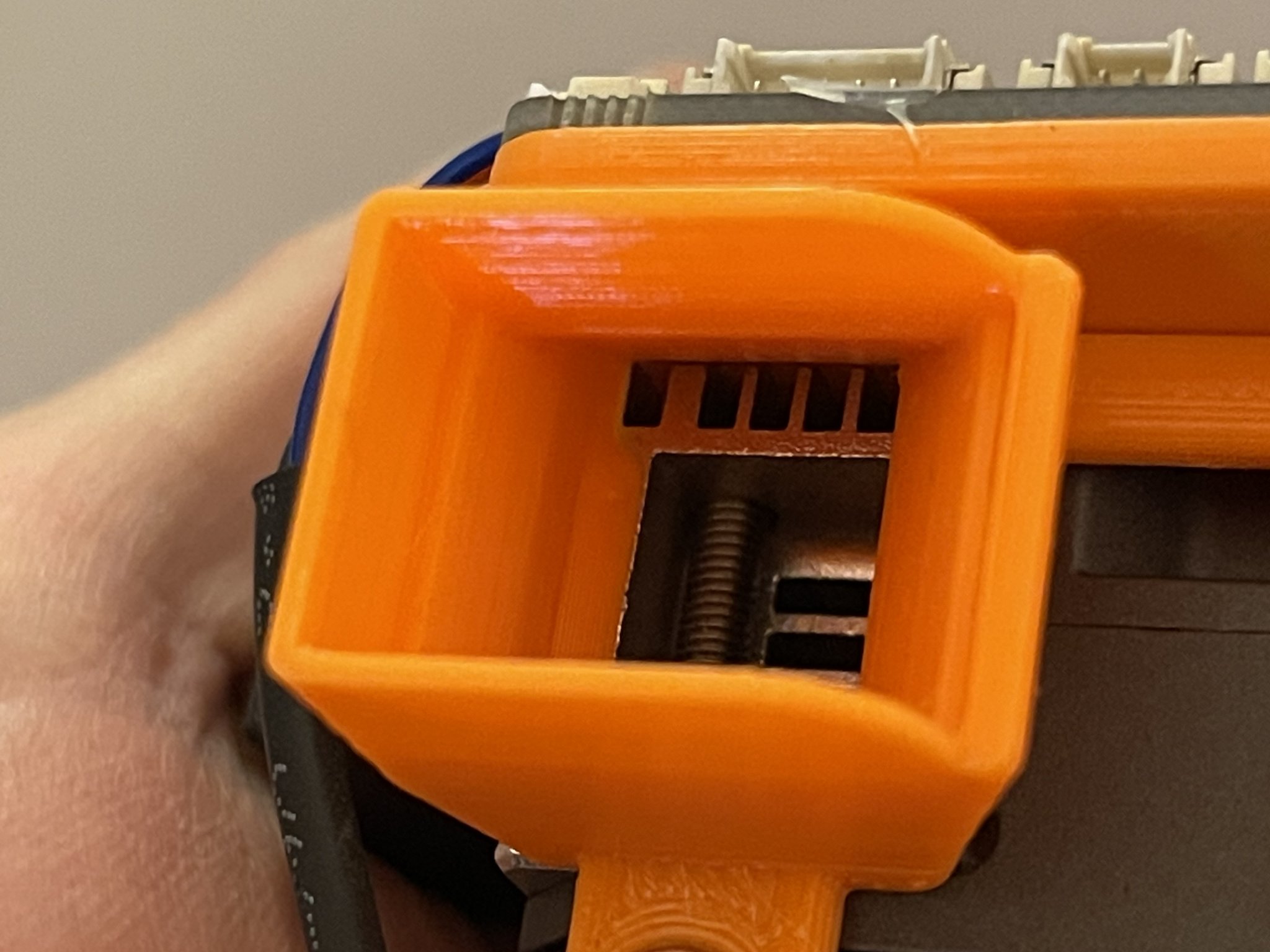

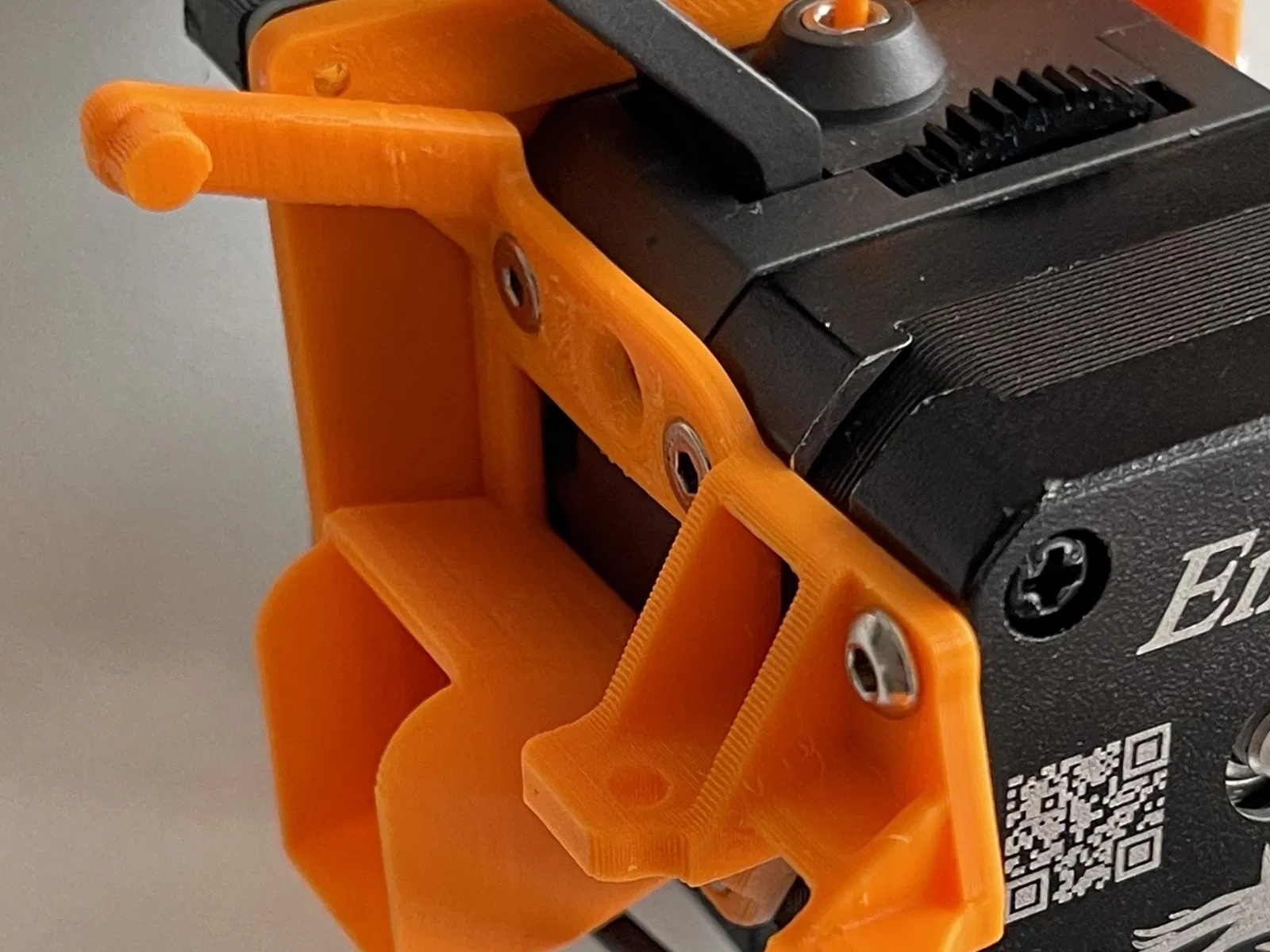

3. giá đỡ cảm biến cứng hơn nhiều
4. khoảng cách tốt hơn đến cần gạt của extruder
5. giá đỡ snap-on cho quạt 5015
6. tái sử dụng các vít nguyên bản

Hướng dẫn in ấn:

• bạn cần in CẢ HAI MÔ HÌNH tấm nền + giá đỡ 5015

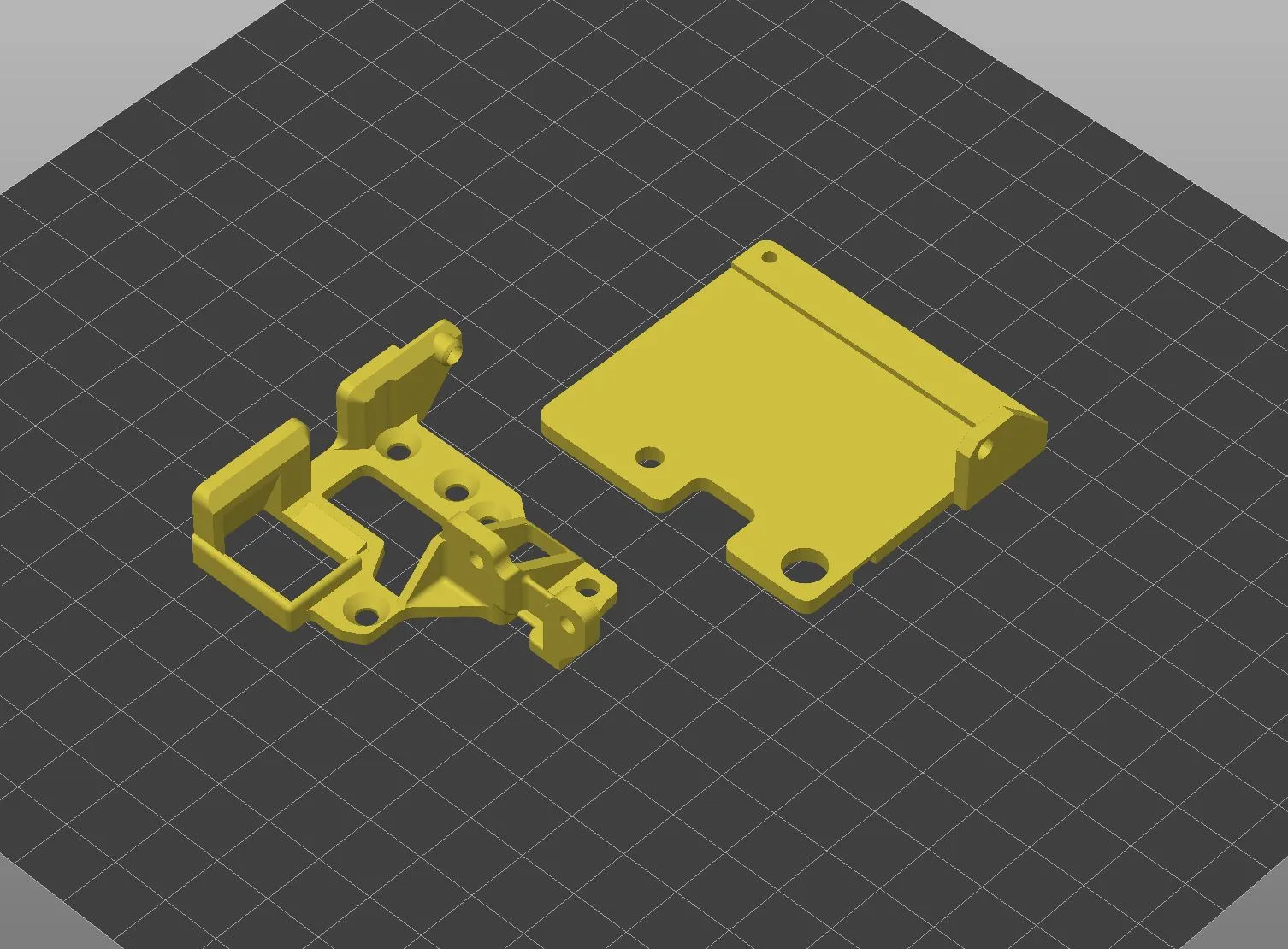

• hướng in trên bàn như hình minh họa
• vật liệu: sử dụng PETG hoặc tốt hơn (tránh PLA, do khả năng chịu nhiệt thấp)
• độ cao lớp: 0.2mm hoặc nhỏ hơn
• sử dụng 5 viền
• hỗ trợ chỉ trên bàn xây dựng
• infill: bất kỳ

Hướng dẫn lắp đặt:

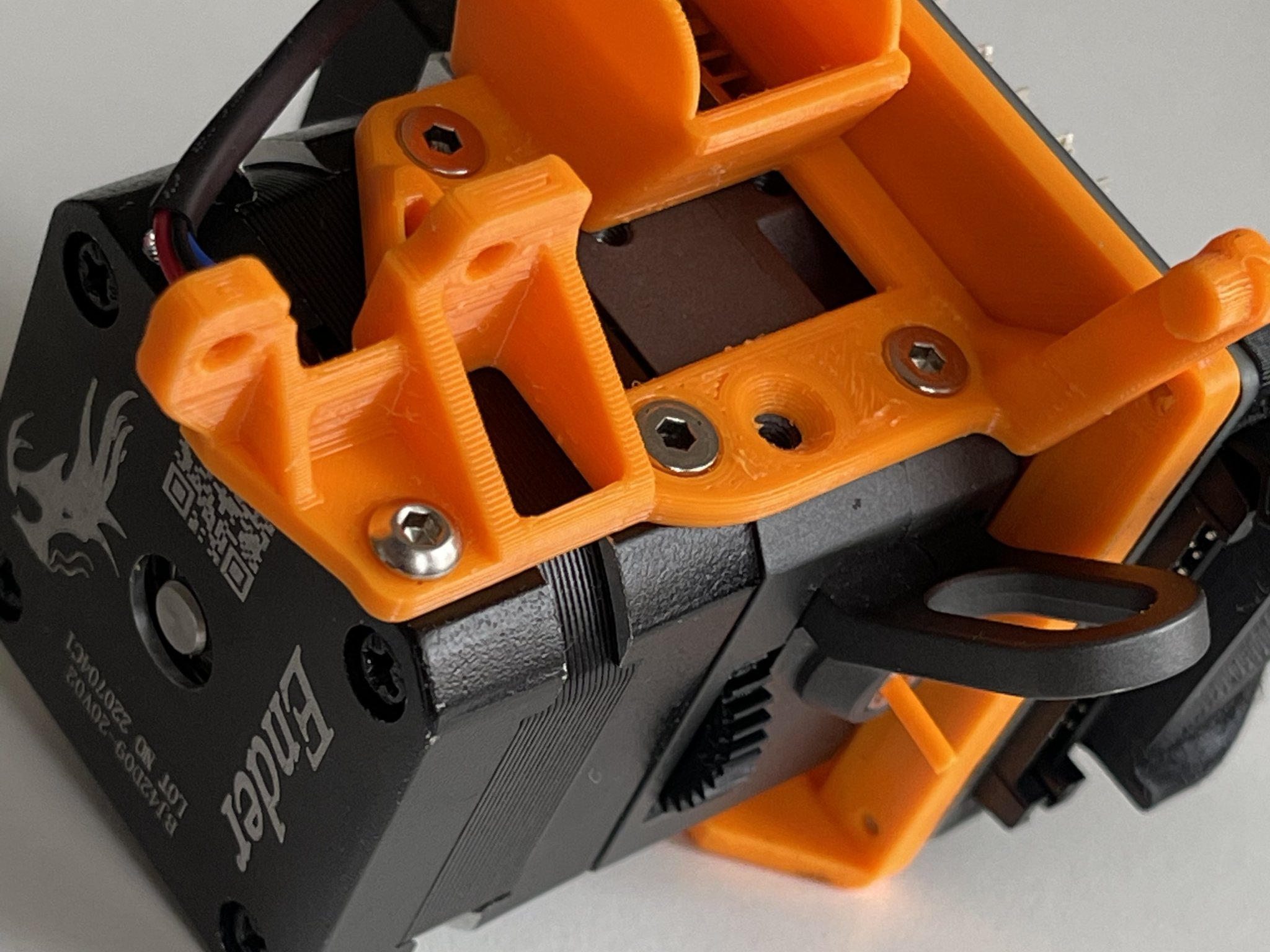

1. tháo rời extruder và thay thế tấm nền bằng cách sử dụng các vít nguyên bản
2. sử dụng quạt 5015 24 Volt và nối/gắn hàn/crimp vào một đầu nối gốc
3. mài bớt một ít nhựa ở phần dưới của quạt → điều này sẽ đảm bảo vừa khít trong phần

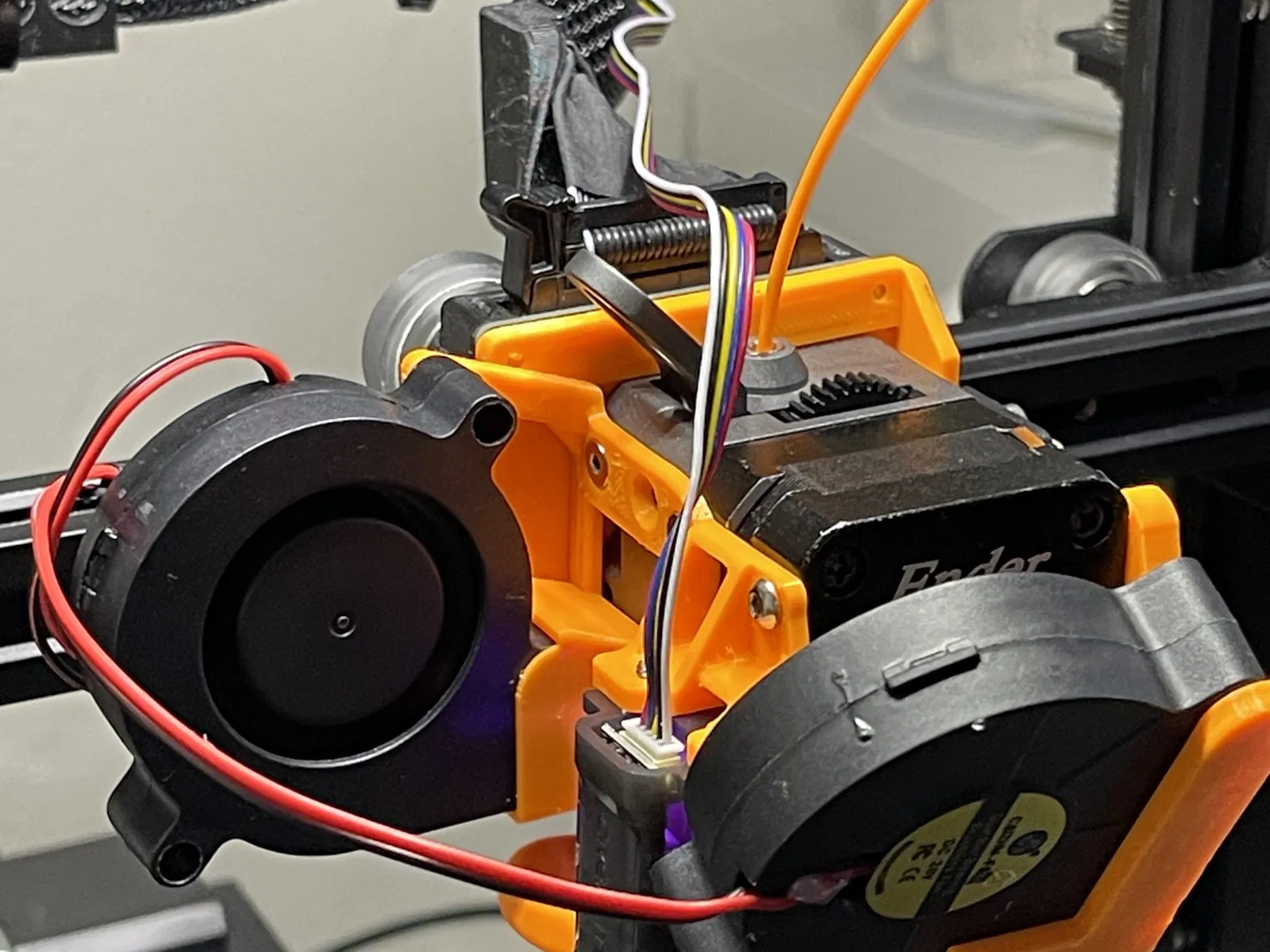

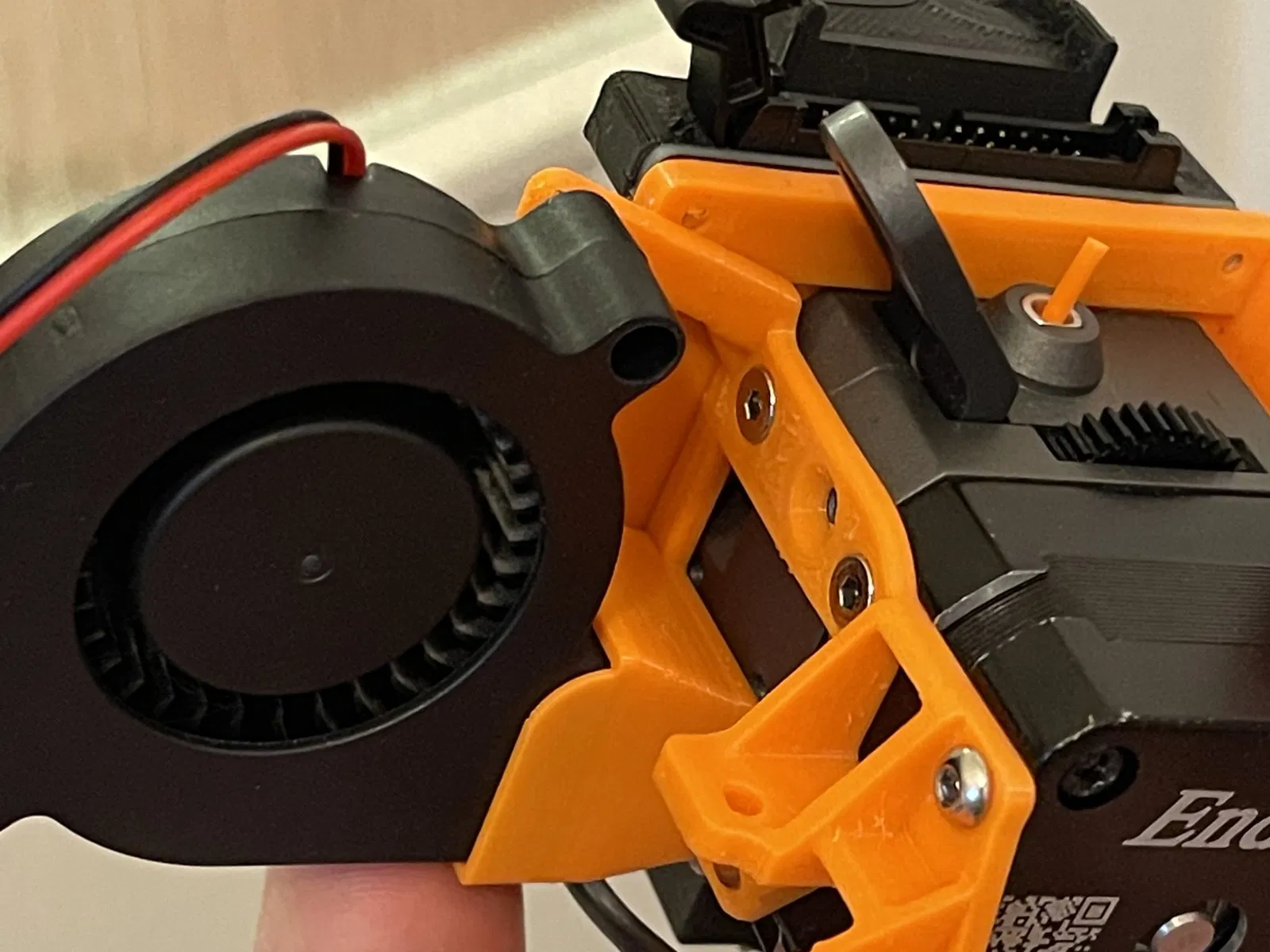

4. gắn quạt và xoay nó ở vị trí cuối cùng

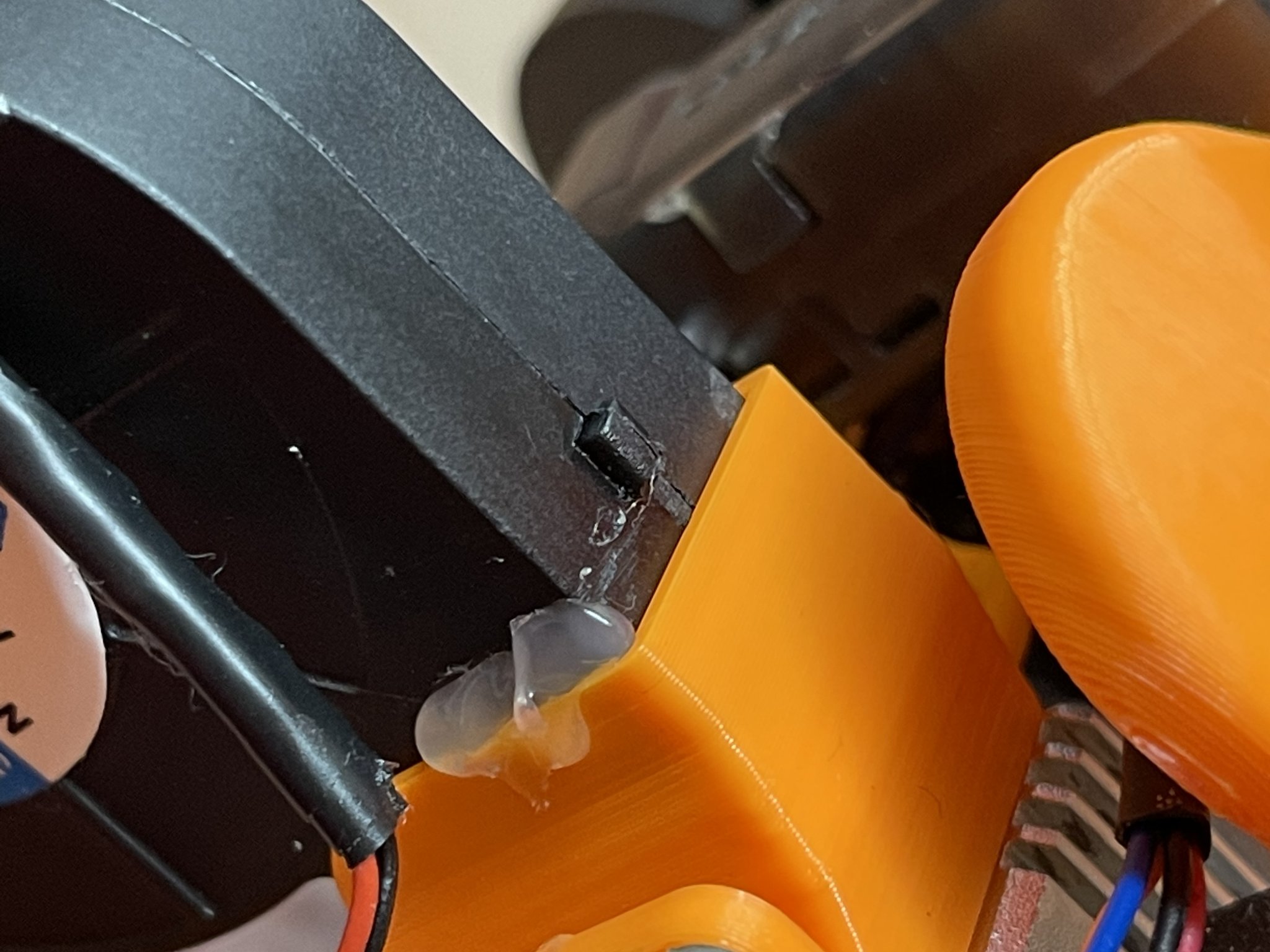

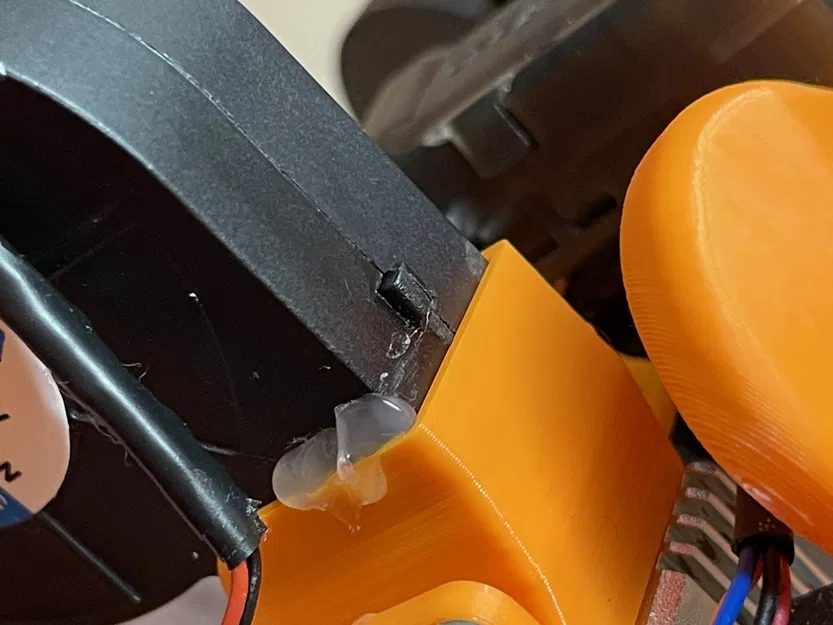

5. cố định quạt bằng súng bắn keo
6. đừng quên thực hiện hiệu chuẩn PID cho extruder của bạn !!!

_________

Lịch sử phiên bản:

v1.0

13.3.2023

• phát hành ban đầu
