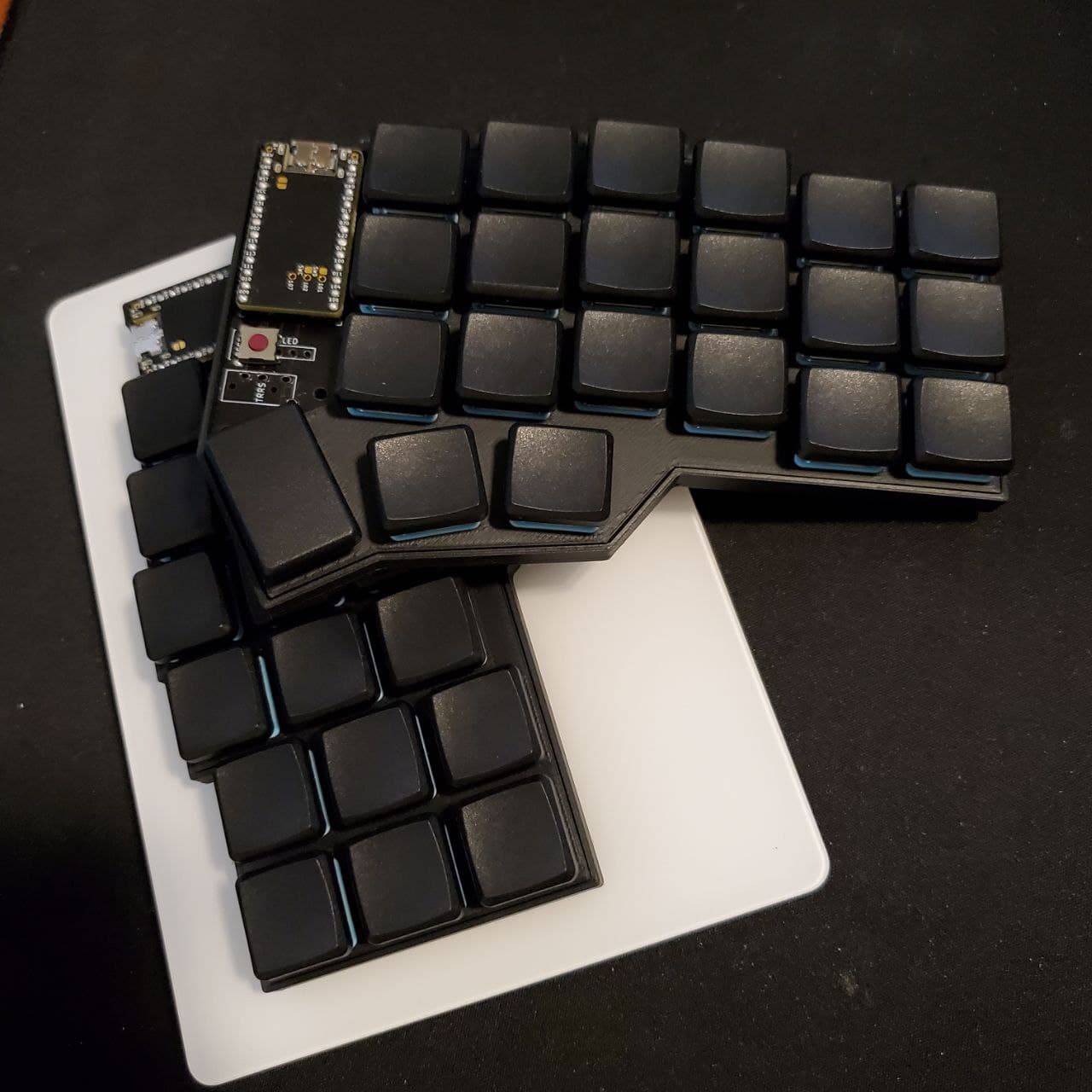

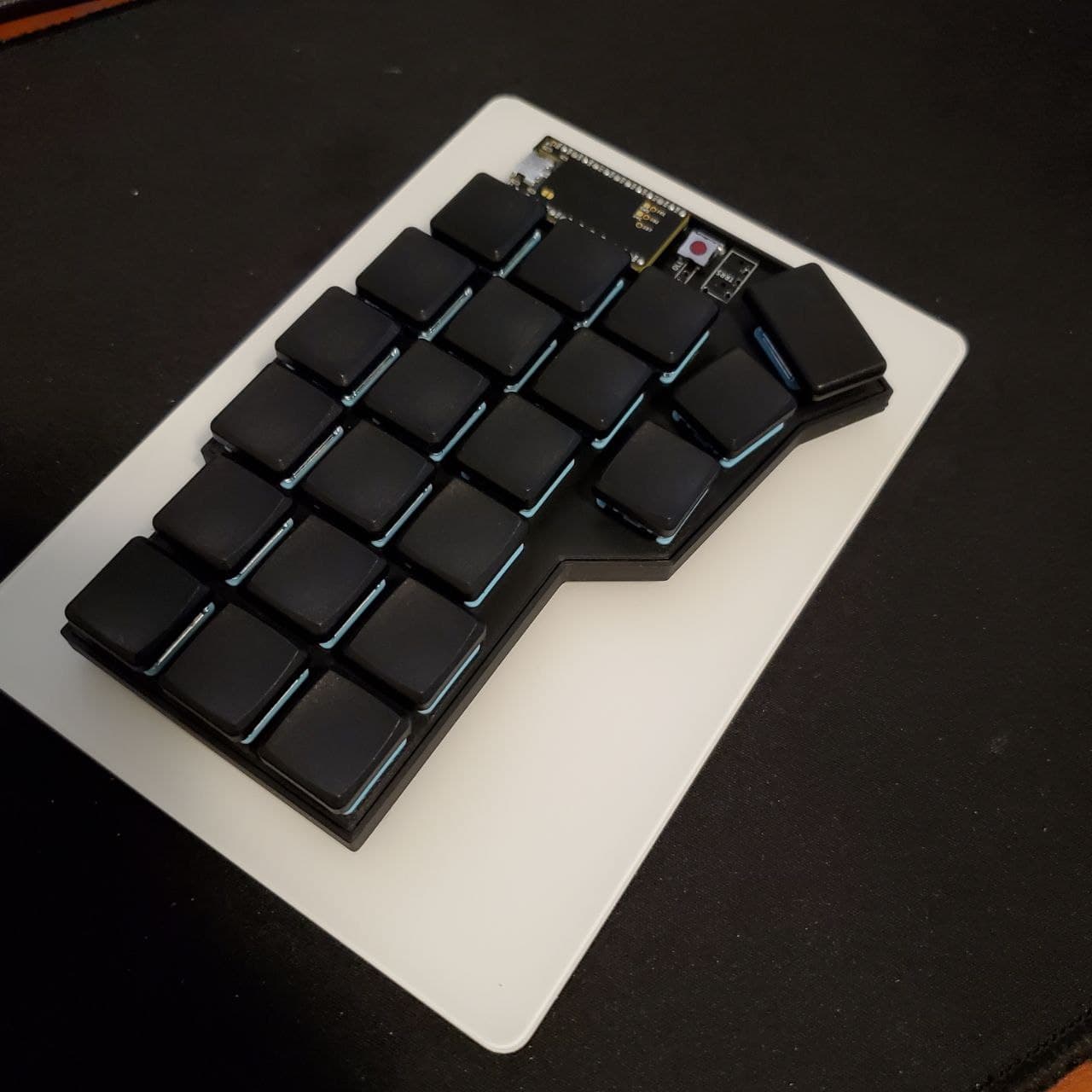

Case Tối Giản Cho Corne LP Mechanical Keyboard (Screwless)

Mình kiếm hoài mà không thấy cái case nào thật sự siêu đơn giản cho Corne LP, nên tự làm luôn! Kích thước PCB có lệch nhẹ so với file nguồn vì Boardsource thiết kế “phiên bản” riêng của họ. Dùng wired hay wireless đều được.

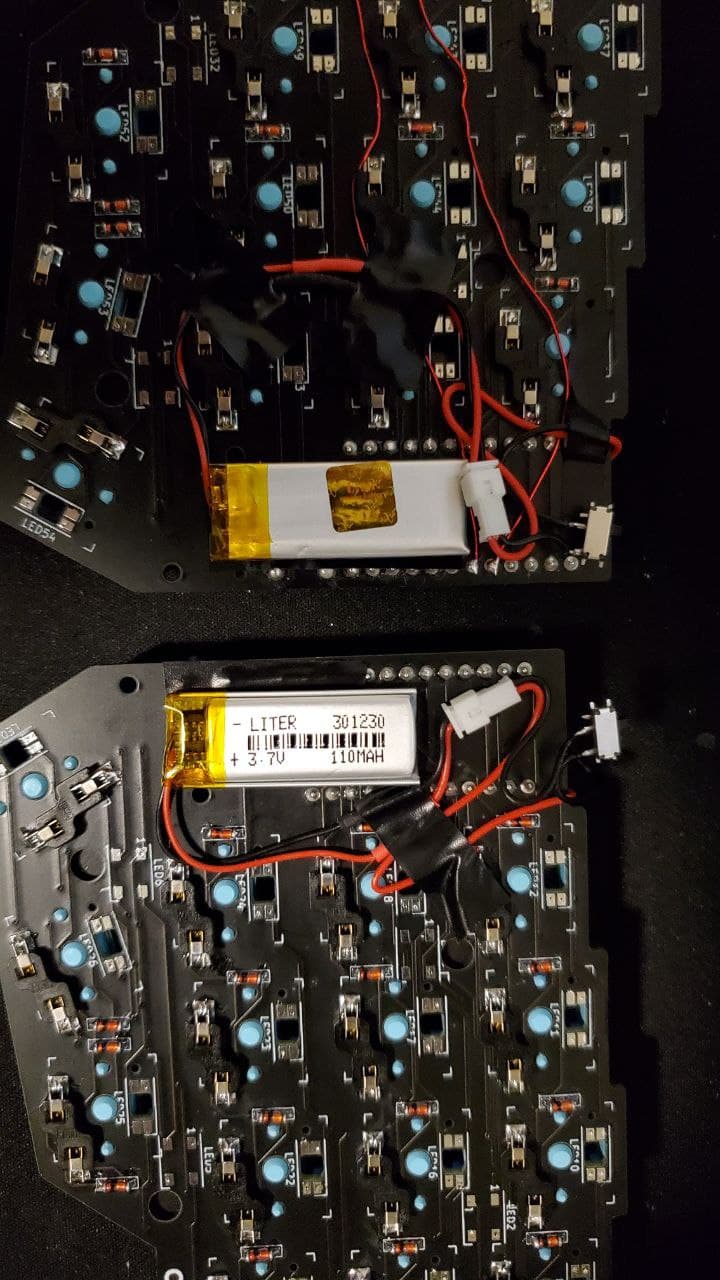

Case này hỗ trợ đặt pin bên dưới PCB để bạn dùng LowPro MillMax sockets và giữ cho bàn phím mỏng nhất có thể. Có sẵn các rãnh đi dây để luồn dây pin từ phía trên xuống dưới PCB, đồng thời có một vị trí để gắn công tắc. Nhớ đi dây gọn gàng, chỗ nào cần thì dùng băng keo điện/băng keo xanh để giữ dây nằm giữa các linh kiện ở mặt sau như trong hình. Case có độ tent 0.7 độ để chừa cho phần dày thêm. Hoặc nếu thích, bạn cứ làm kiểu HighPro truyền thống với pin kẹp giữa microcontroller và PCB.

Combo pin và công tắc mình dùng ở đây: https://www.littlekeyboards.com/products/battery-combo-nice-nano-controller
Mình có dùng socket thấp hơn và đầu nối micro JST, nhưng linh kiện thì tuỳ bạn thôi.

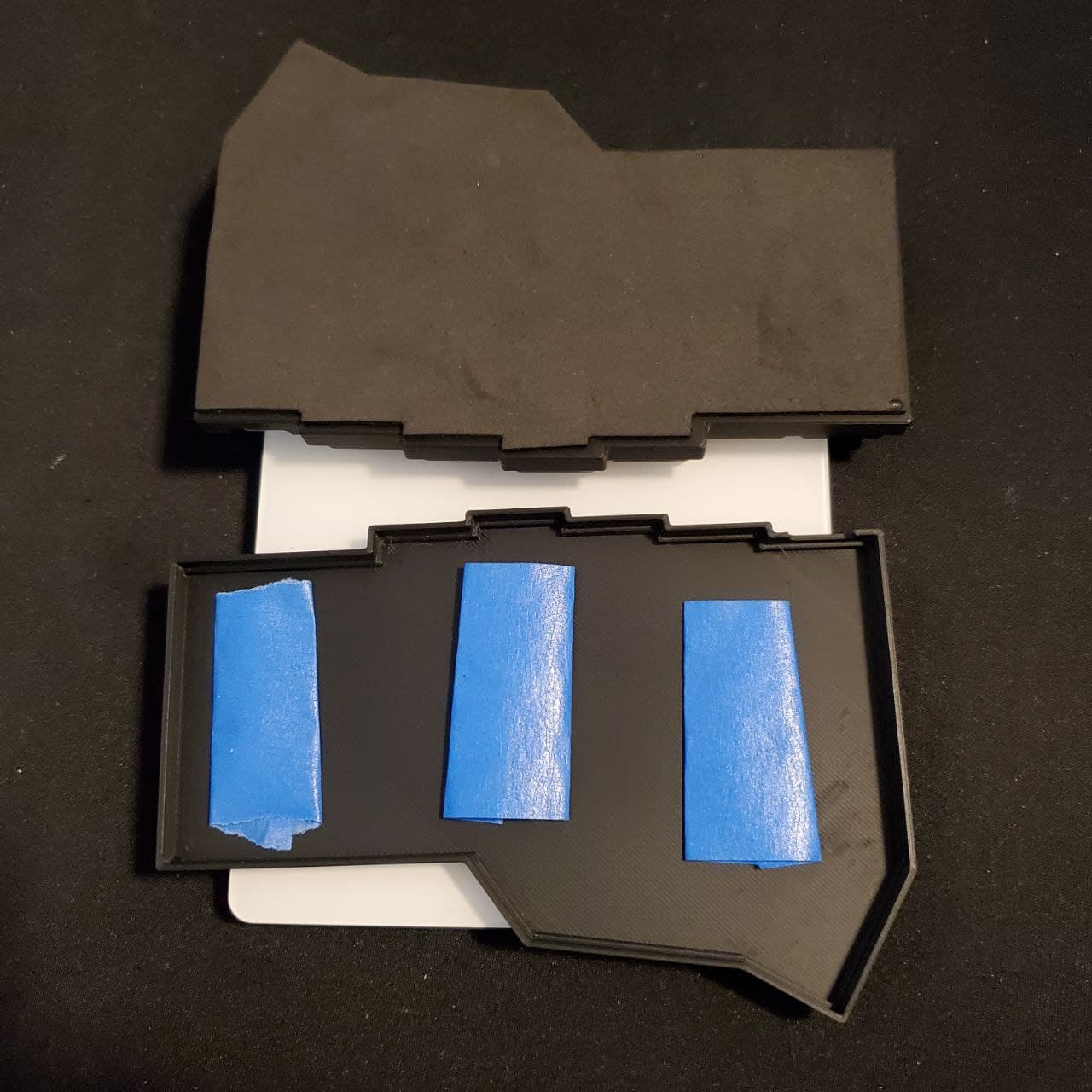

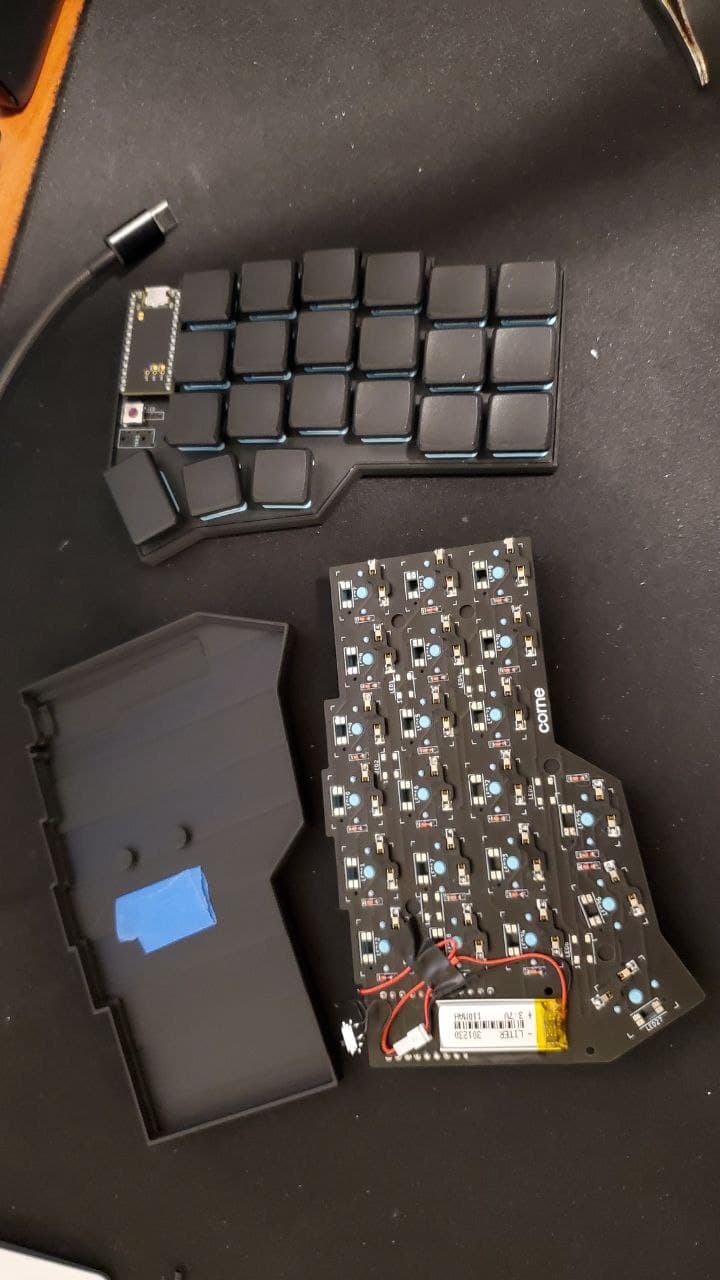

Plate được kẹp cố định nhờ các switch, và mình cuộn băng keo xanh để dán case vào mặt sau PCB. Băng keo xanh bám bất ngờ luôn, không cần thêm hardware, và dễ bung case ra nếu có switch bị kẹt cần đẩy từ phía sau. Mình cũng khuyên dùng miếng foam dán sẵn (loại mua ở cửa hàng đồ thủ công) để tăng ma sát cho case. Bạn có thể lật ngược case rồi ấn xuống foam để lấy viền, sau đó cắt theo đường đó.

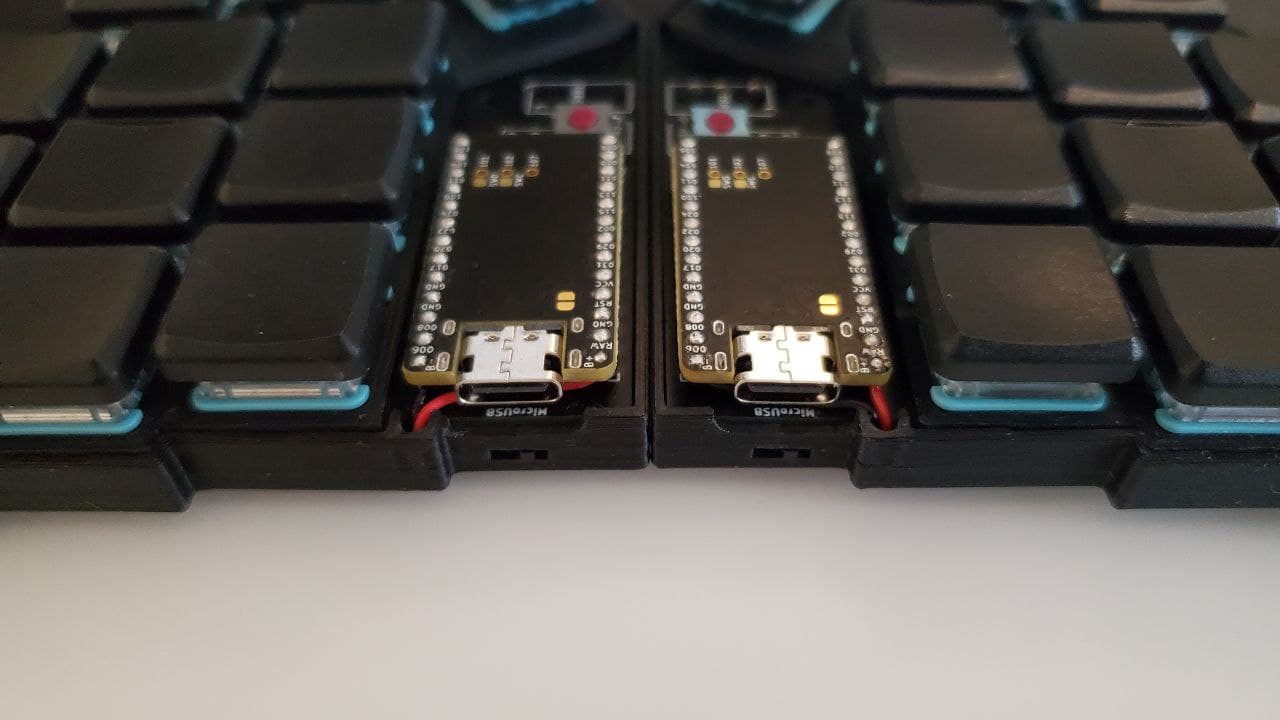

Nắp che microcontroller (thiết kế sau khi chụp hình) làm kiểu chỉ cần 1 con ốc M2x6 để bắt. Ở trạng thái hiện tại, nó chưa tương thích với TRRS jack. Chiều cao được thiết kế theo loại socket mình đang có, nên mình có kèm file STP để bạn chỉnh cho hợp phần cứng của bạn.

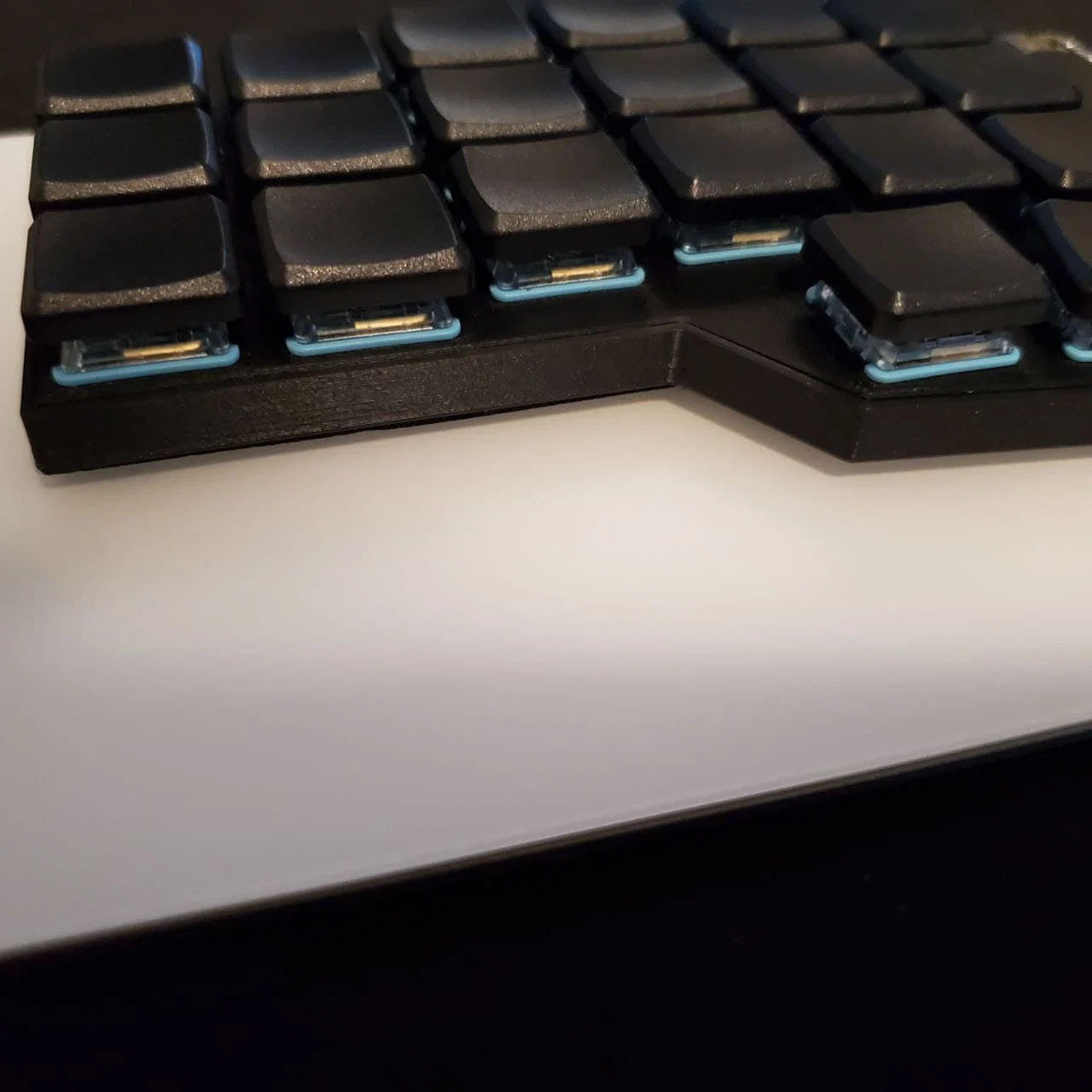

Case in chỉ cần hai lớp bottom, nên thiết kế này thấp (low profile) tối đa có thể. Nếu dán thêm foam loại ở tiệm đồ thủ công thì sẽ dày thêm 2mm. Bên phải chỉ là bản mirror của bên trái, bạn chỉnh trong slicer.
