Tua-bin gió chức năng 450W (Functional 450W windturbine)

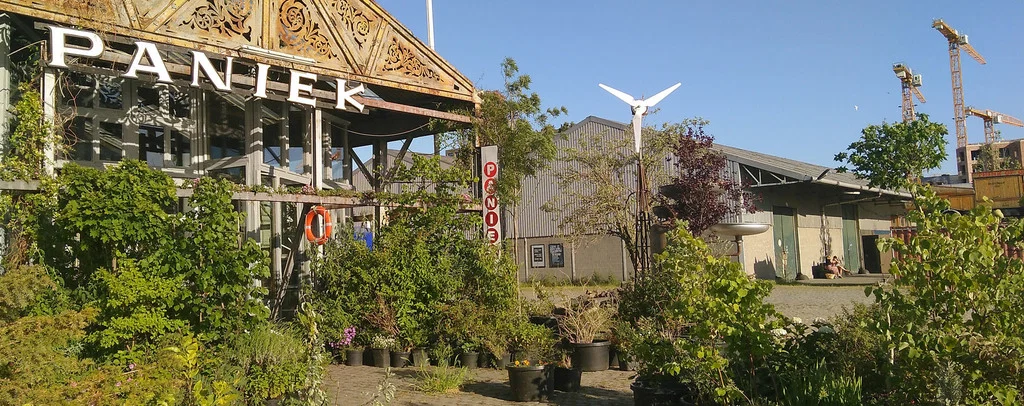

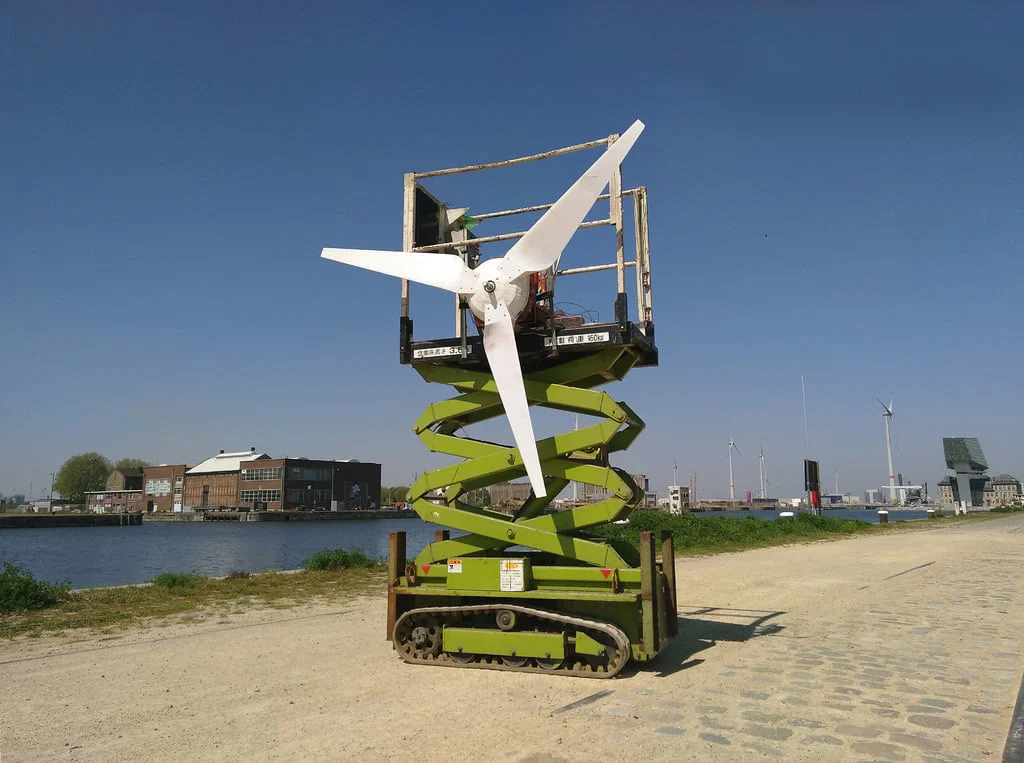

Mẫu tua-bin gió 2m dạng “proof of concept”, sải cánh 2 mét và công suất đỉnh 450W, có thể 3D print bằng máy in 3D gia dụng. Thiết kế dựa trên 2F Ferrite Windturbine của Hugh Piggot (Scoraig Wind).
Mô tả

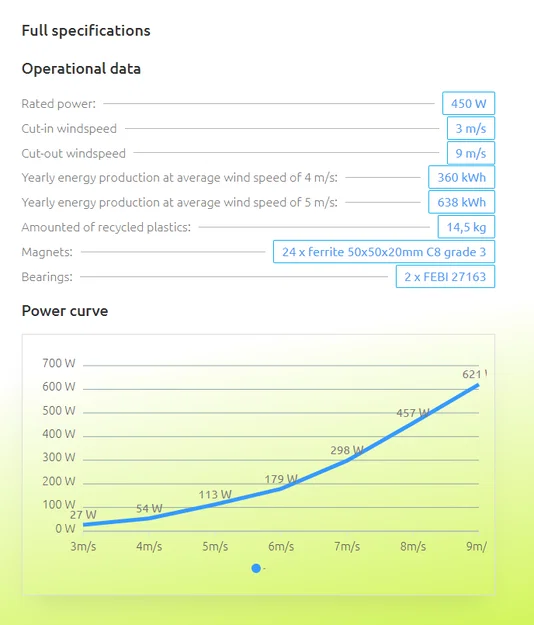

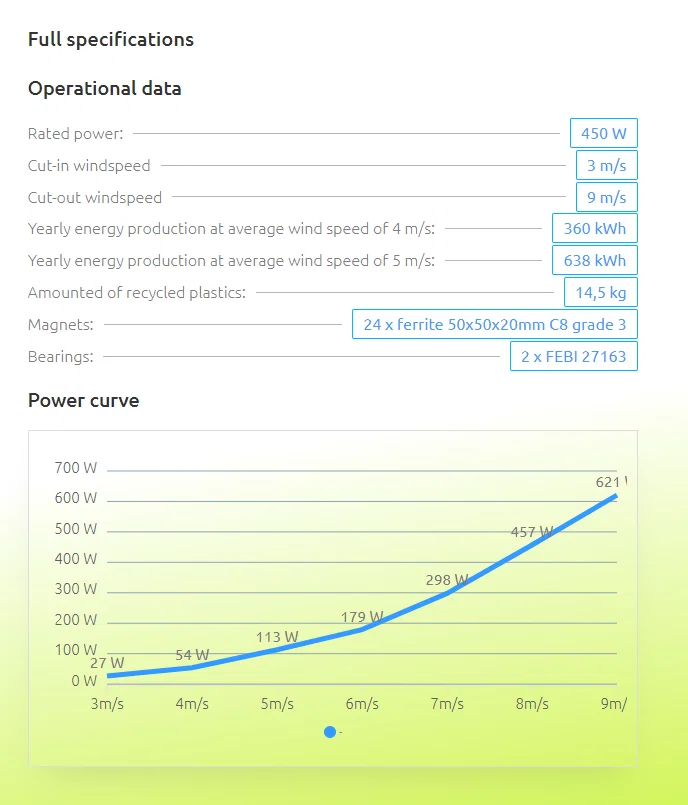

Tua-bin gió 2m này là một “proof of concept”, nhằm chứng minh rằng một windturbine có sải cánh 2 mét và công suất đỉnh 450W có thể được 3D print bằng máy in 3D gia dụng. Thiết kế phần lớn dựa trên mẫu 2F Ferrite Windturbine của Hugh Piggot (Scoraig Wind). Xem thêm thông số kỹ thuật và hướng dẫn lắp ráp tại: http://www.fromwastetowind.com/how-to-build-the-2m-pla-windturbine/
Print Settings
Supports:
Có
Resolution:
0.15mm
Infill:
8%
Filament:
ASA
Notes:
Bọn mình dùng 3 perimeters với bề rộng line 0,7mm, nhưng ít hơn cũng có thể ổn (0,6 tới 0,5mm).
Nhớ là bạn nên quen tay với việc in các chi tiết lớn vì chúng rất dễ bị cong vênh (warp) và bong khỏi bed. Một buồng gia nhiệt tự chế bằng carton đã giúp bọn mình nâng nhiệt độ lên khoảng 30–35°C.
Post-Printing =============

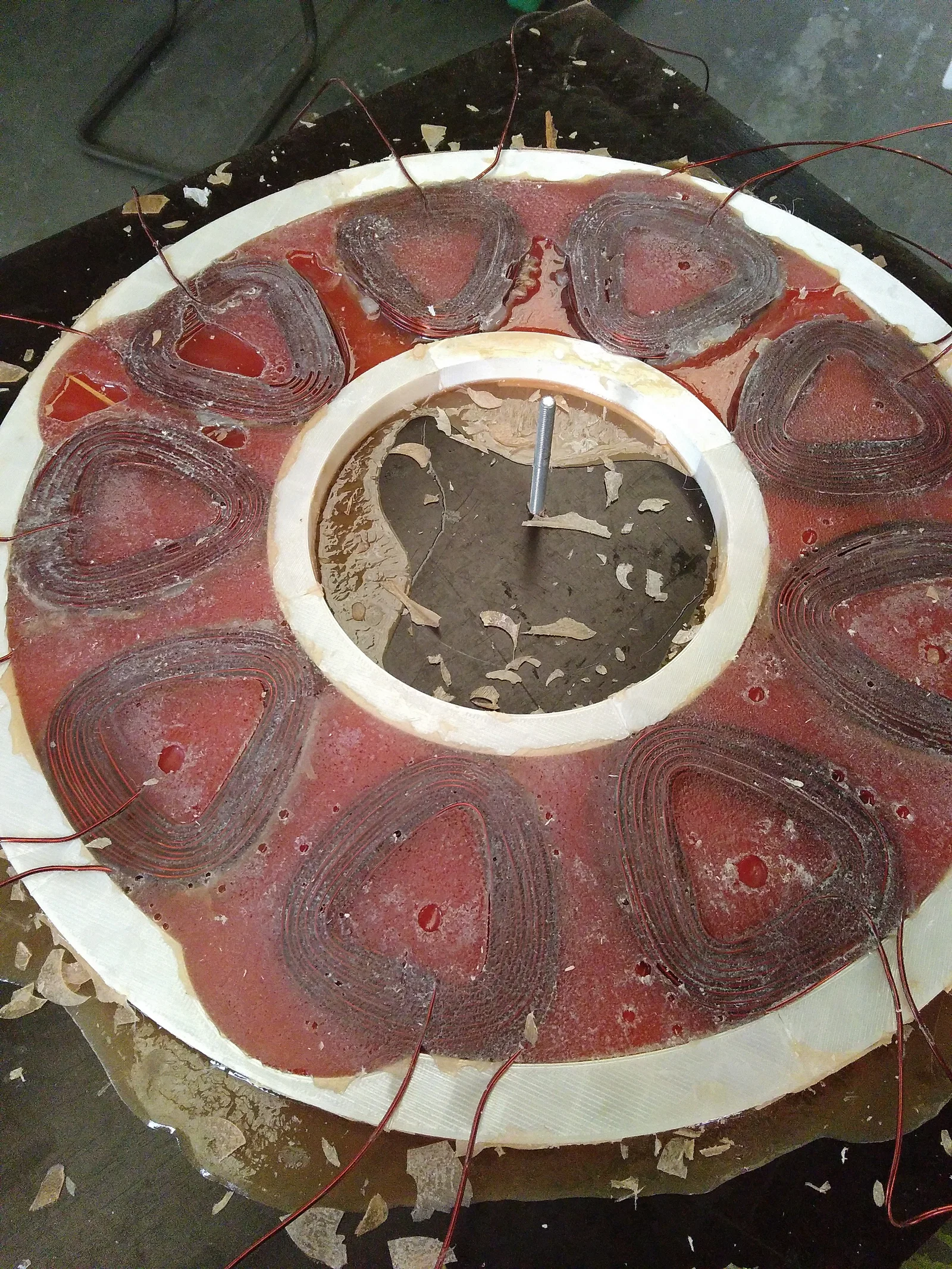

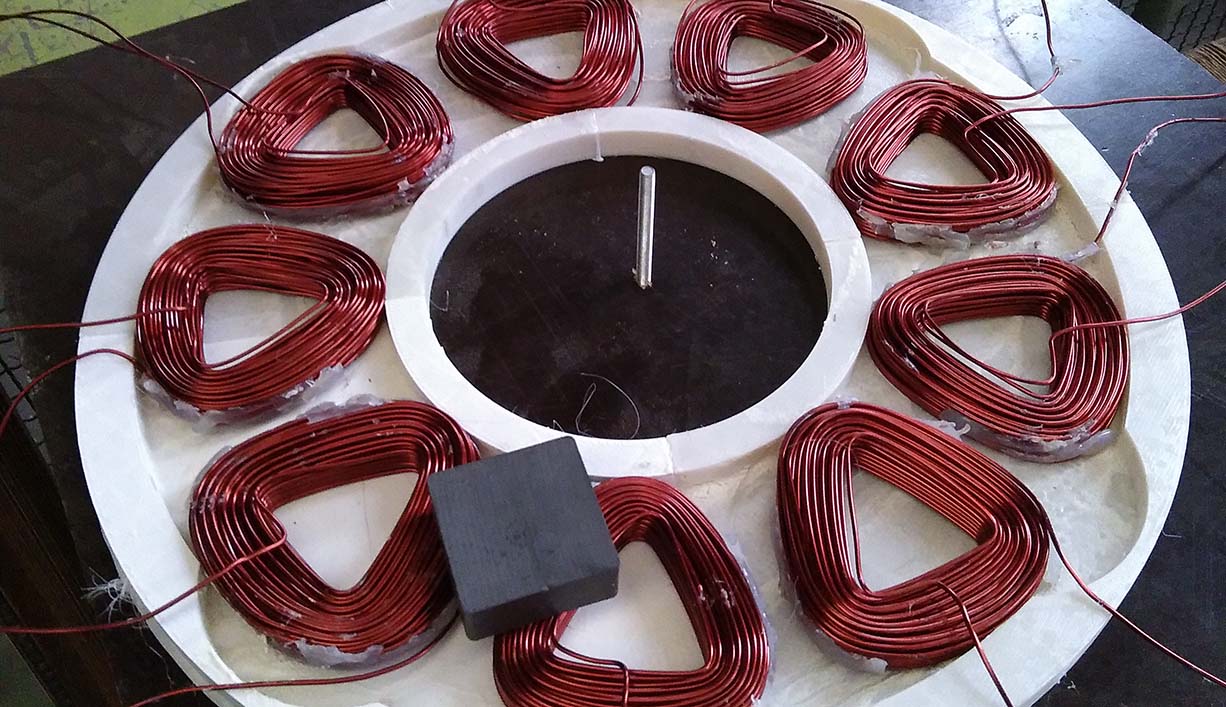

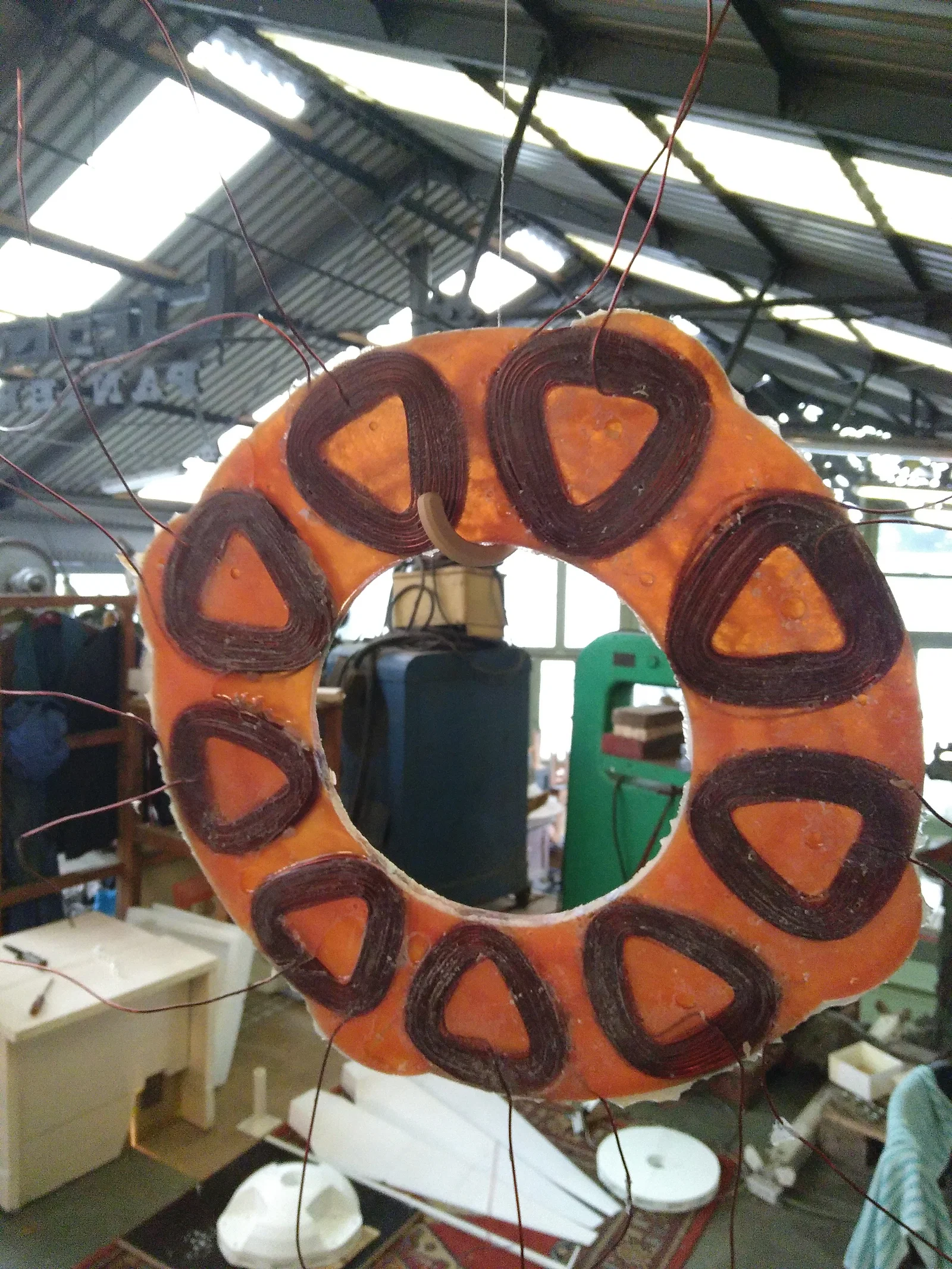

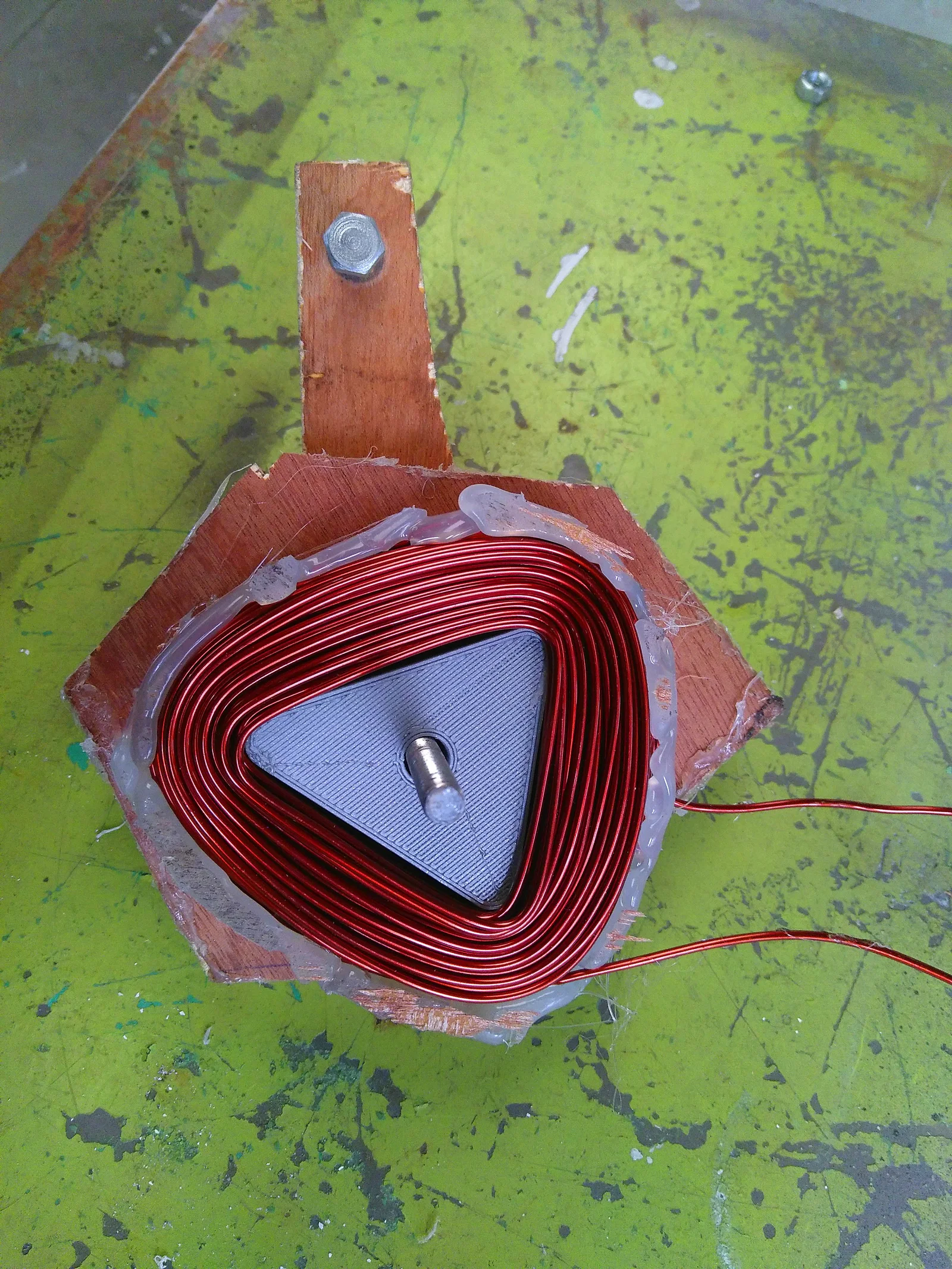

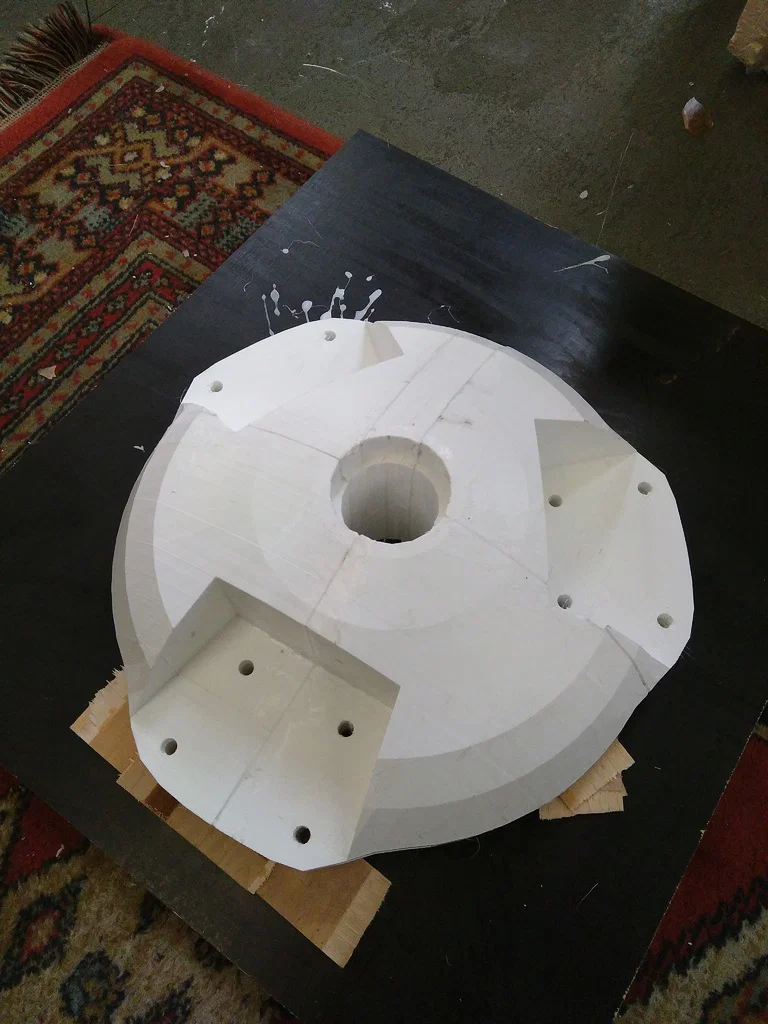

Hàn hoá học (chemical welding) các phần lại với nhau, quấn dây đồng, và còn nhiều bước khác. Xem hướng dẫn build tại: http://www.fromwastetowind.com/how-to-build-the-2m-pla-windturbine/
How I Designed This ===================
Thiết kế phần lớn dựa trên 2F Ferrite Windturbine của Hugh Piggot từ Scoraig Wind: https://scoraigwind.co.uk/2014/08/ferrite-magnet-wind-turbine-plans-books-printed-out/

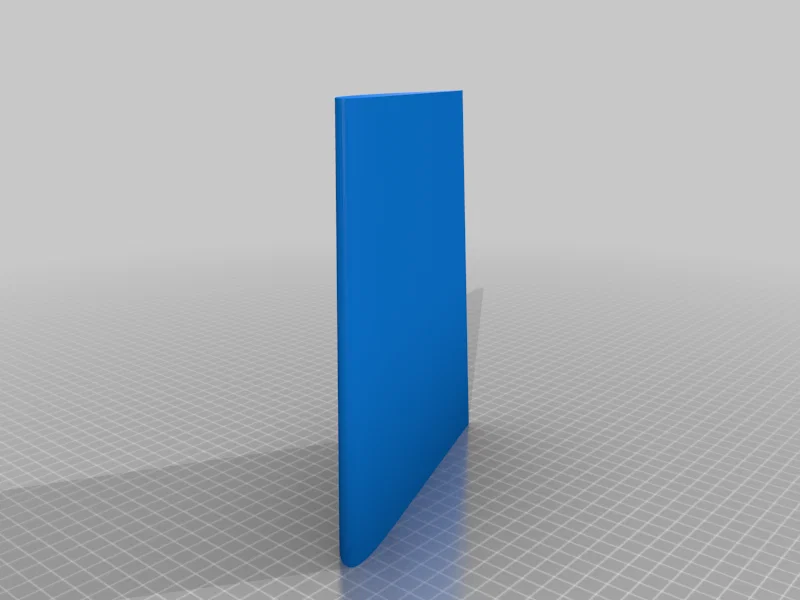

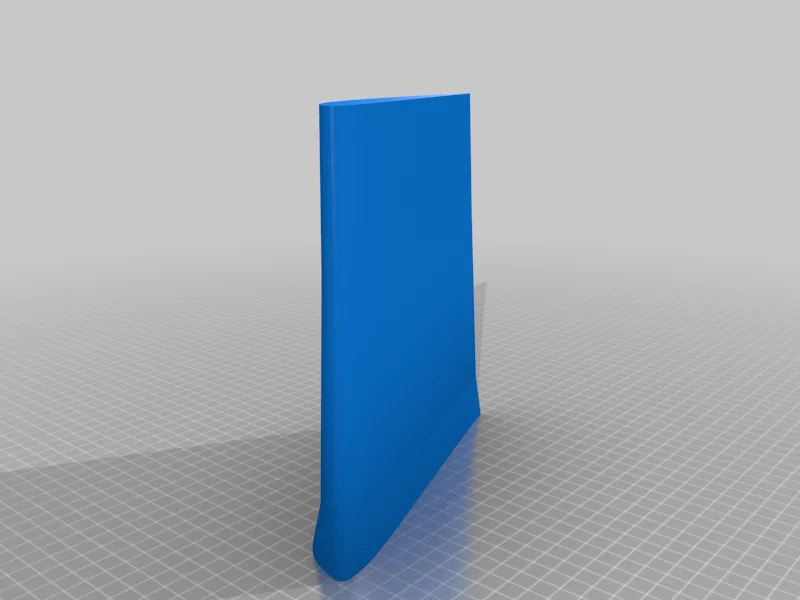

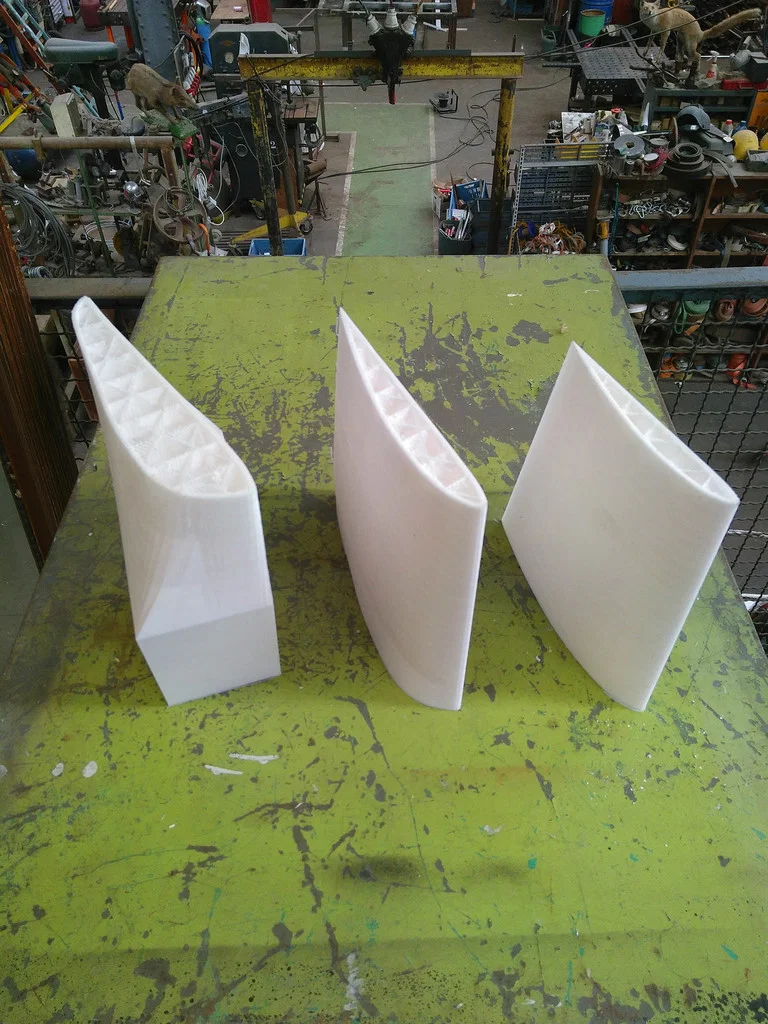

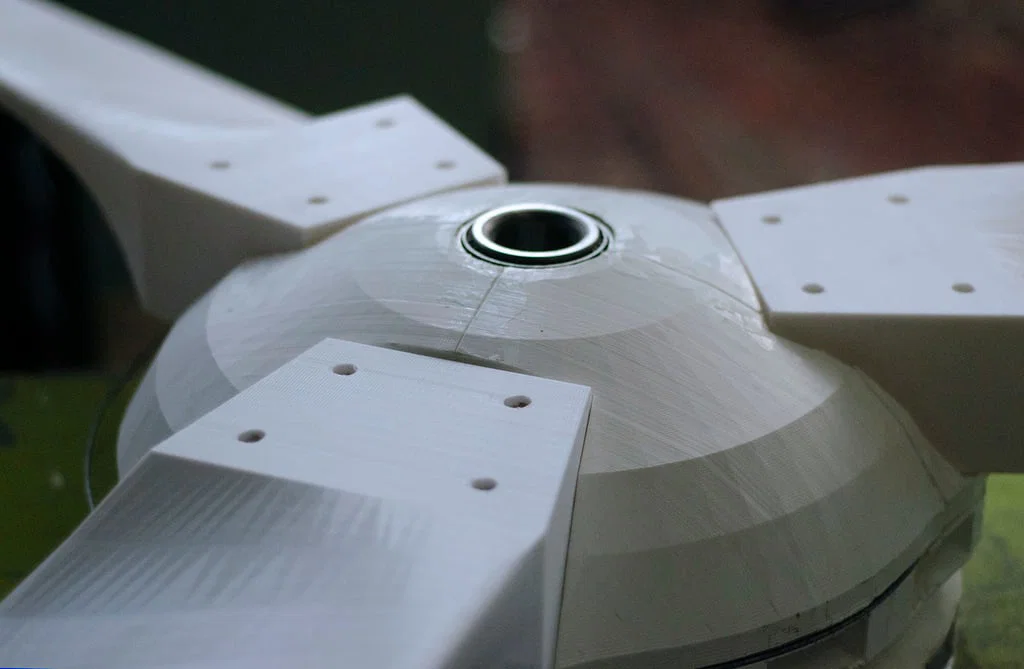

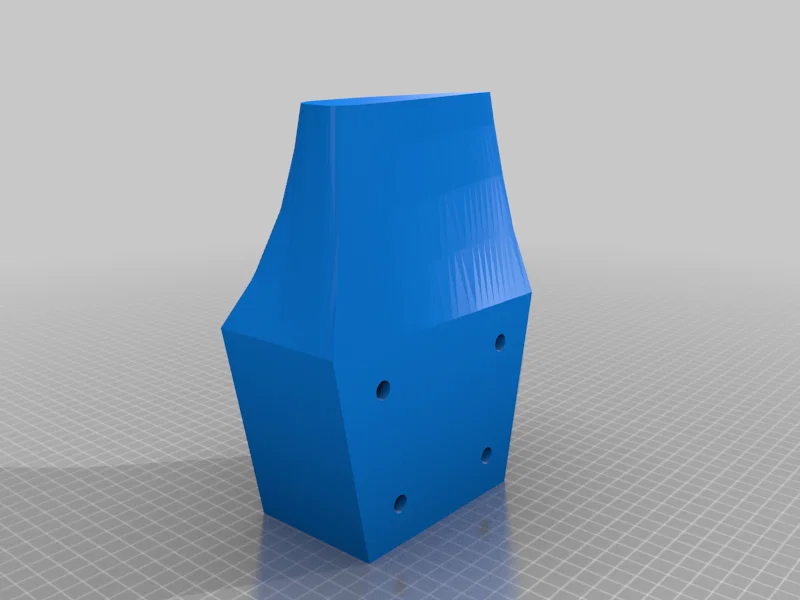

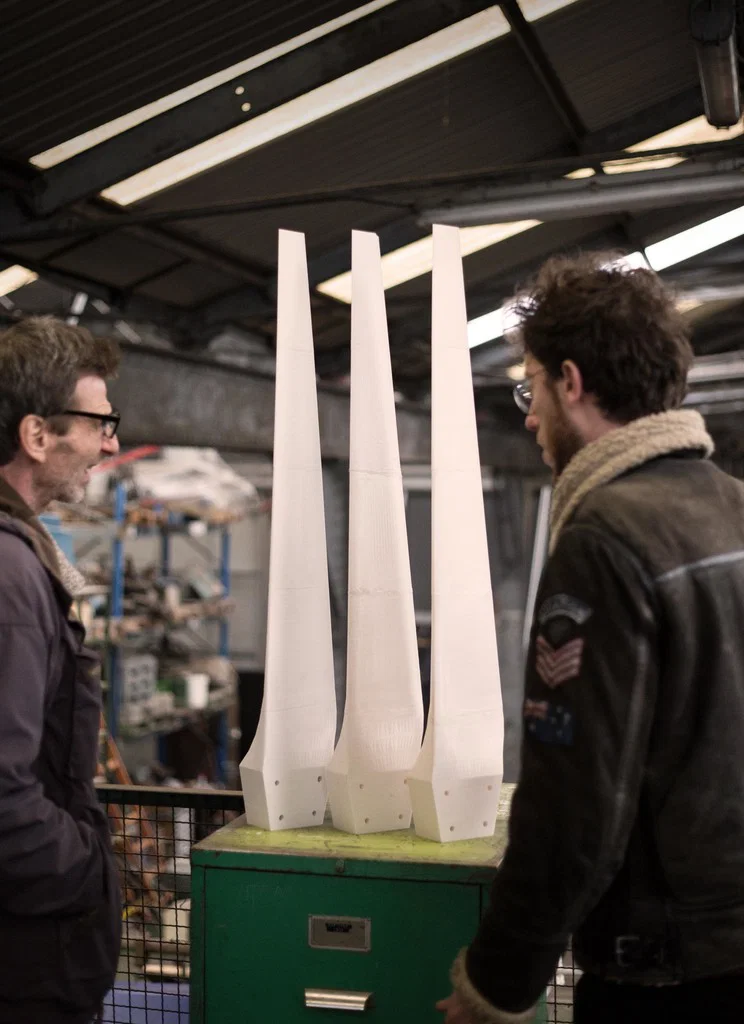

Mình có chỉnh sửa một vài điểm: phần gốc cánh (blade root) được làm rộng hơn vì 3D printing khiến chi phí thêm vật liệu không đáng kể. Ngoài ra các nam châm cũng được đặt cách nhau rộng hơn để tăng độ mạnh.
