Cuộn cáp ethernet dẹt có lõi quấn bằng khoan

Tác giả WX_2204511

Lượt tải
106
Lượt thích
12
Lượt coi
635

File 6 11,4 MB

  • large_spool_1777713008.3mf3MF · 2,5 MB
  • small_spool_1777713009.3mf3MF · 2,2 MB
  • extra_large_spool_1777713011.3mf3MF · 2,5 MB
  • large_spool_1777713012.f3dF3D · 1,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

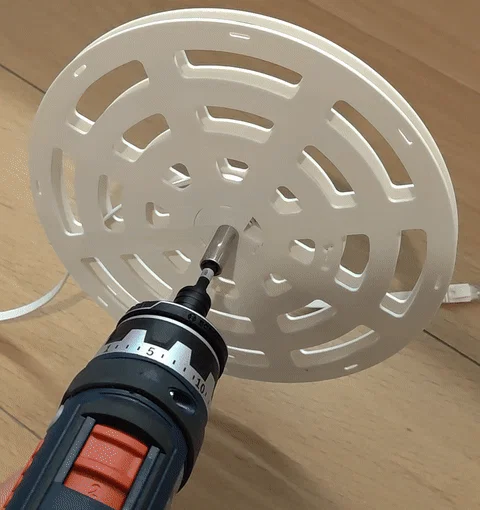

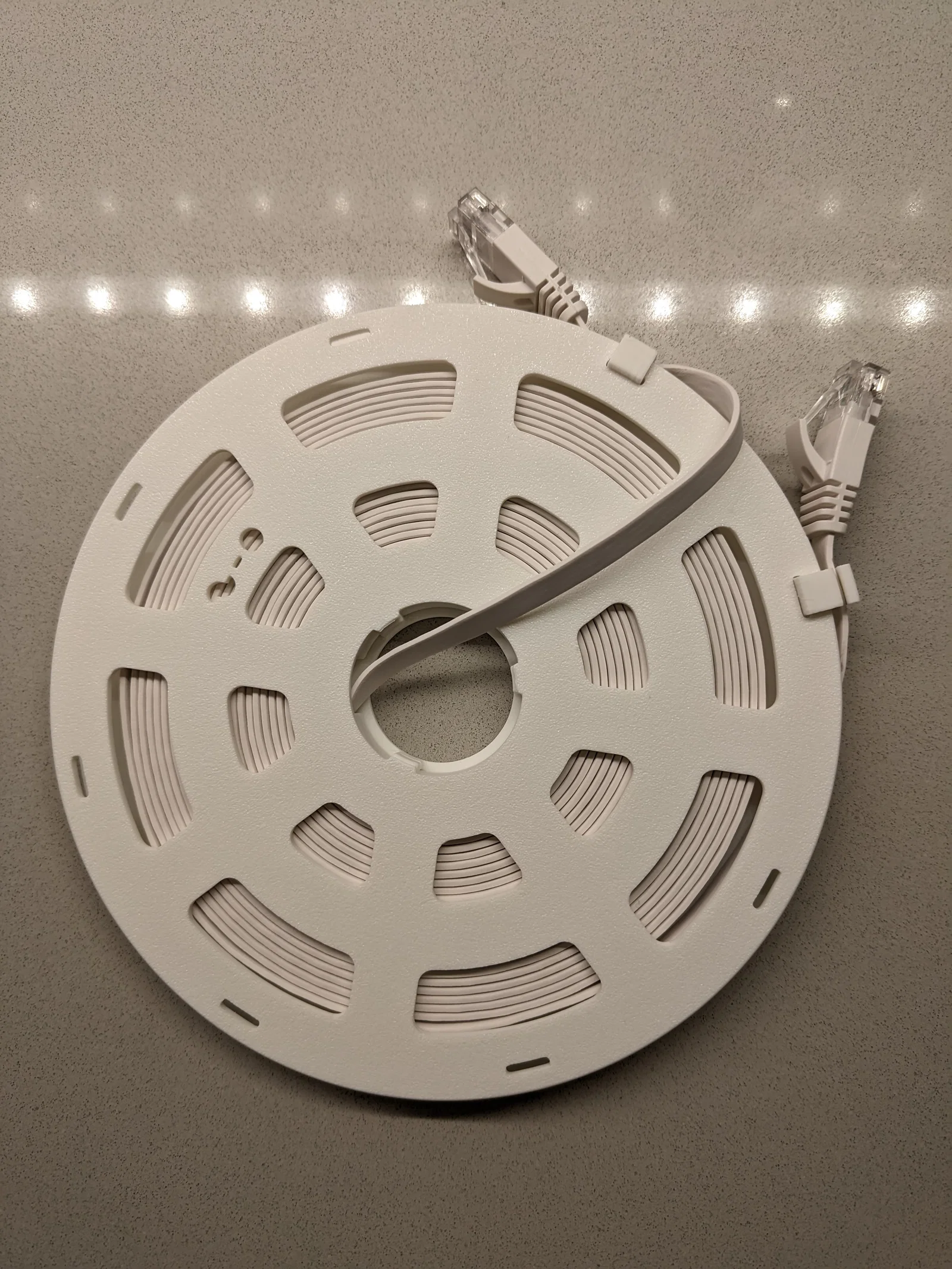

Cuộn dây cho cáp ethernet dạng dẹt. Hai nửa lắp vào nhau và khóa chặt, tạo thành một cuộn khá cứng cáp. Lõi quấn bằng khoan dạng snap-in có lỗ cho mũi ¼ inch hex bit để bạn quấn cáp rất nhanh. Sau đó có thể giữ cáp cố định bằng các kẹp in kèm.

Cáp của mình rộng 7.1mm và dày 1.7mm. Cáp nhỏ hơn thì chắc ổn, nhưng nếu cáp của bạn lớn hơn đáng kể thì có thể sẽ không dùng được.

Bạn có thể chừa cả hai đầu cáp ra ngoài và vẫn cắm dùng được, khỏi cần xả hết cuộn mới dùng. Thiết kế để tránh các góc bẻ gấp 90 độ sắc của cáp!

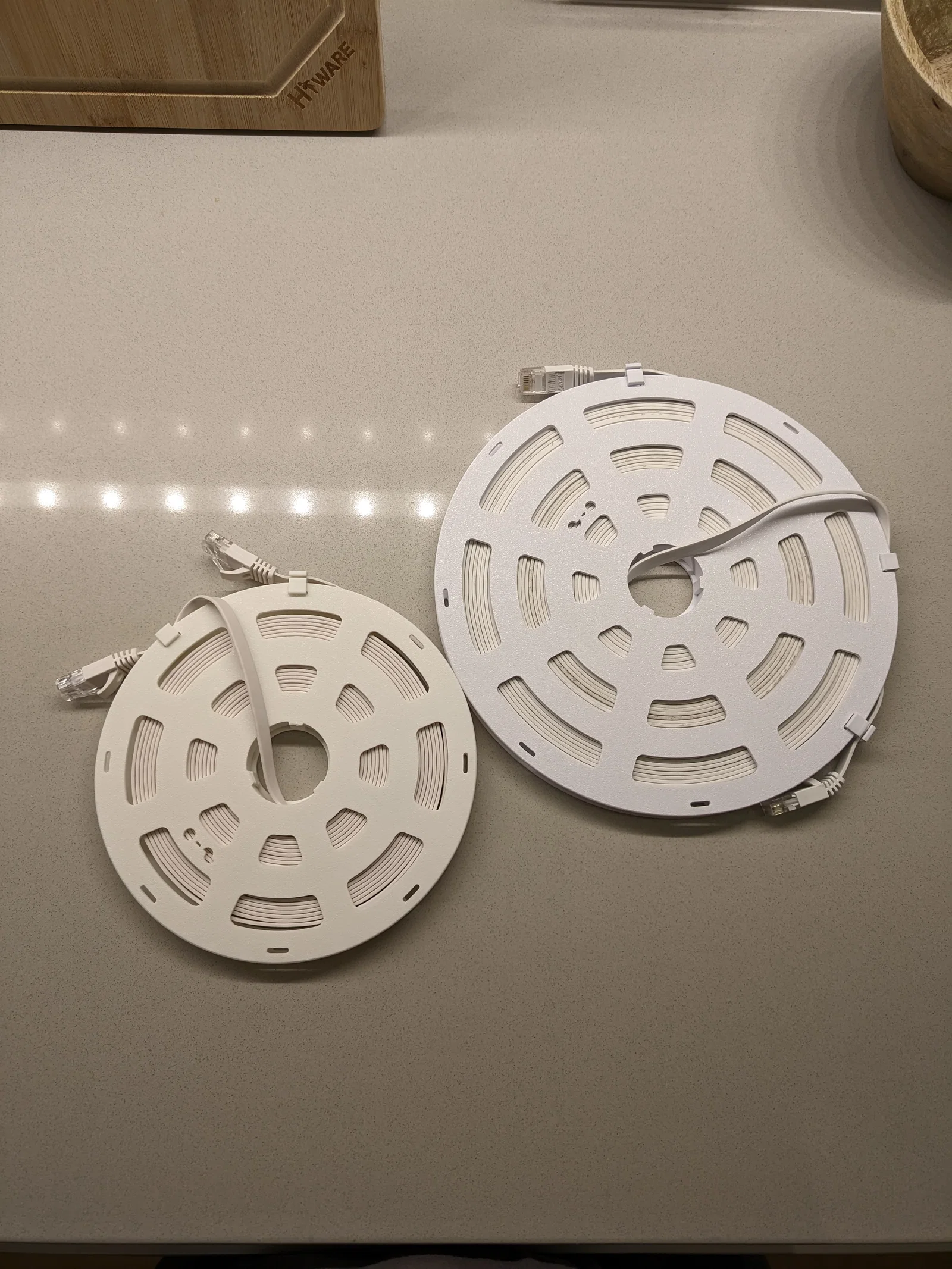

Có sẵn 3 kích cỡ: bản lớn (đường kính 210mm) vừa đẹp cho cáp 50 foot. Bản nhỏ (đường kính 160mm) hợp cho cáp 25 foot và còn dư chỗ. Bản extra large (đường kính 235mm) có thể vừa cáp 75–100 foot, tùy độ dày cáp. Nếu bạn cần kích cỡ khác hoặc gặp vấn đề về dung sai (tolerances), cứ nhắn mình, mình sẵn sàng chỉnh model.

Cơ chế khóa dùng thư viện Bayonet Lock Connector của xavierasx: https://www.thingiverse.com/thing:6536797/files

Hướng dẫn sử dụng

Bước 1, luồn cáp vào nửa có khe nhỏ dành cho cáp:

Bước 2, đặt nửa còn lại của cuộn lên trên. Canh trước các icon chỉ hướng mở/đóng, rồi xoay sang trái đến khi nửa trên bắt đầu rơi vào các rãnh khóa. Ấn xuống, rồi xoay theo chiều kim đồng hồ đến khi hai nửa “click” vào đúng vị trí:

Bước 3, bấm lõi quấn bằng khoan vào đúng chỗ. Canh phần khe hở trùng với vị trí sợi cáp:

Bước 4, quấn thôi!

Bước 5, tháo lõi ra để giảm độ bẻ cong của cáp, rồi kẹp hai đầu cáp vào hai bên của cuộn:
