Prusa MINI Z-Top | Nắp hộp điện (Electronics Box Lid)
Nắp thay thế Z-Top cho hộp điện Prusa MINI/MINI+ giúp lắp liền mạch ở chân trục Z, đi dây gọn gàng hơn và giảm căng dây. Có tùy chọn gắn quạt kẹp vào lỗ lục giác (30/40mm).
Mô tả
Prusa MINI/MINI+ ‘Z-TOP’

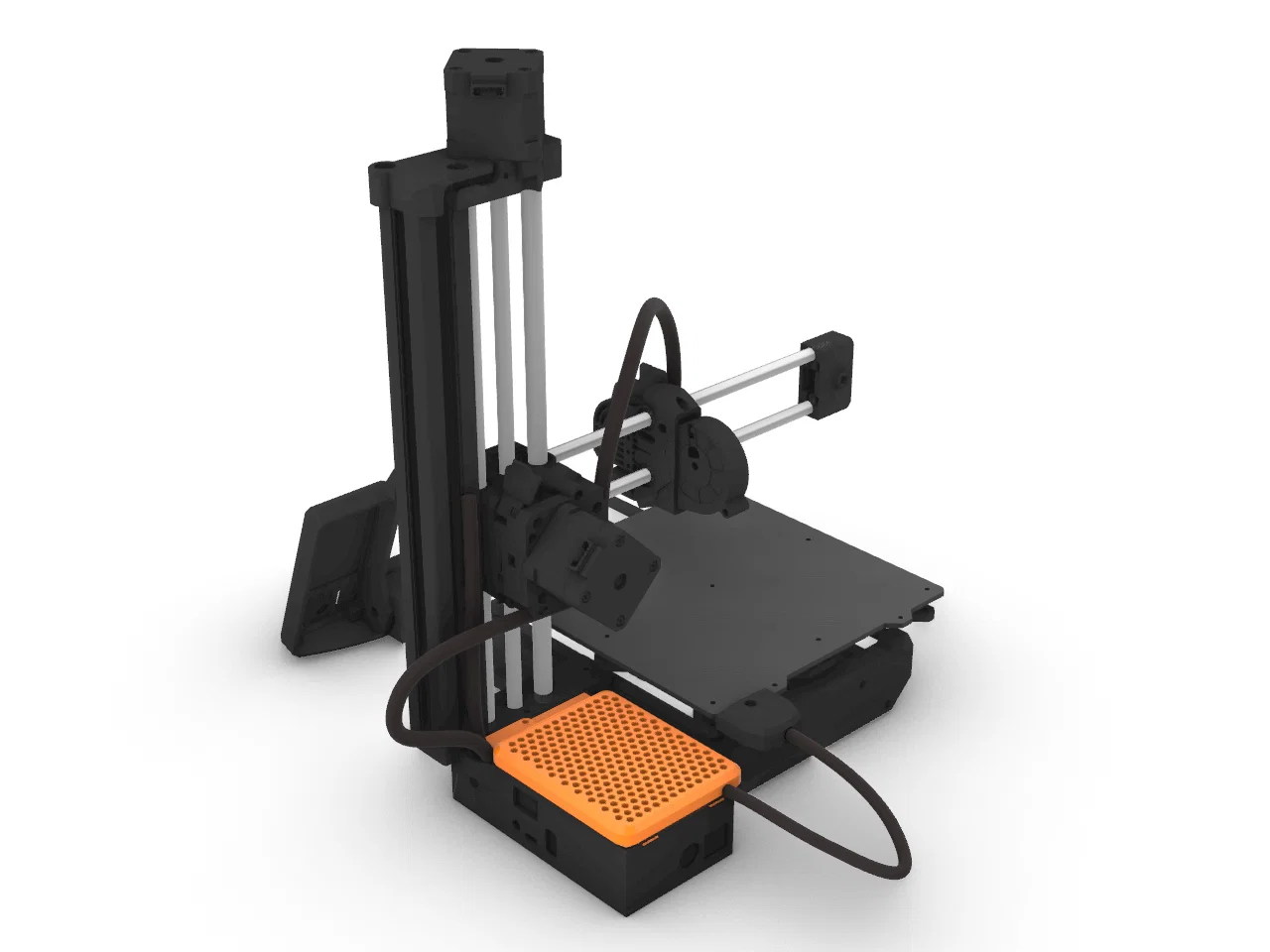

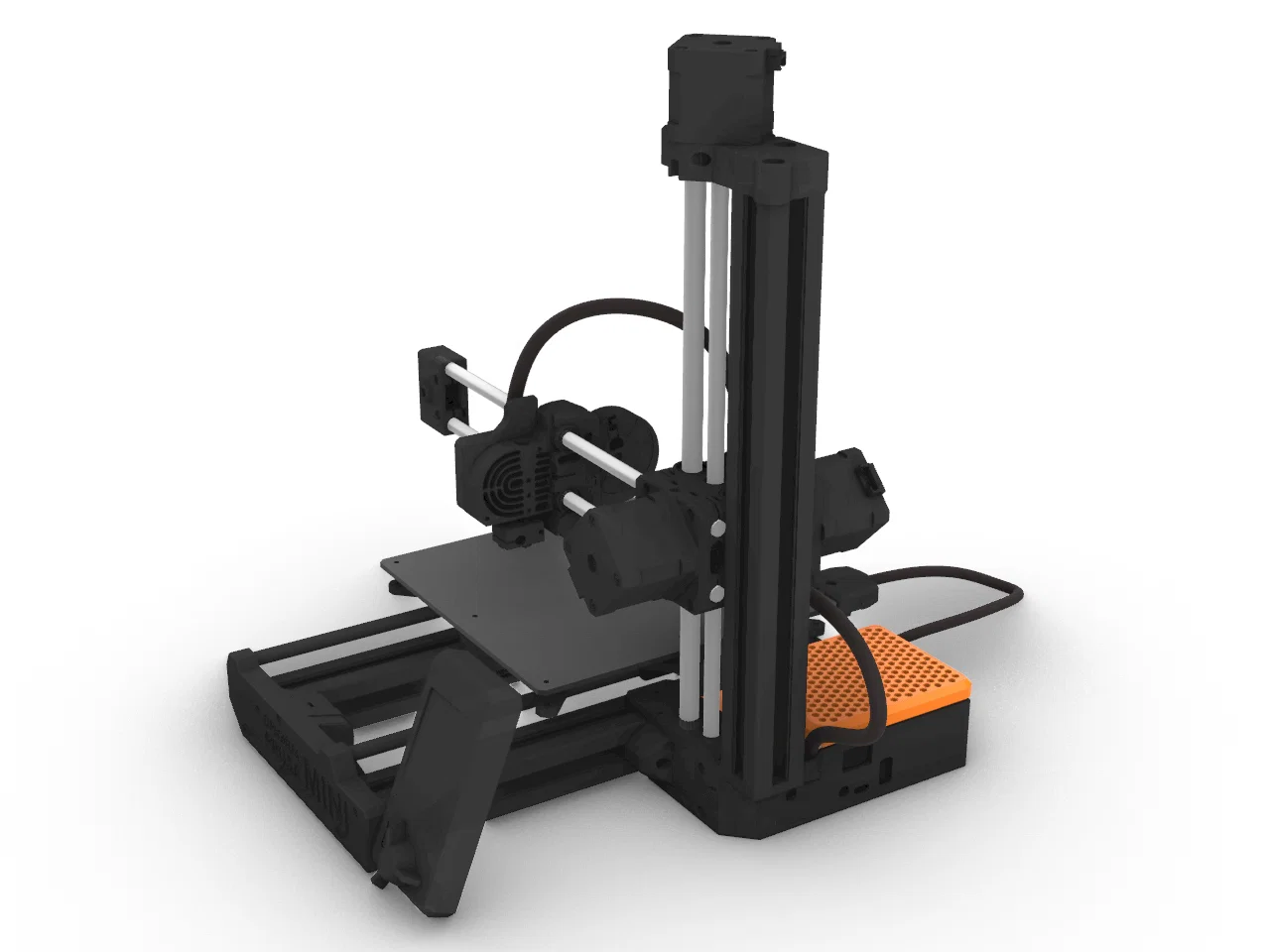

Z-Top là một thiết kế nắp (lid) thay thế cho phần hộp điện (electronics box enclosure), lắp vừa khít và liền mạch với Prusa MINI hoặc MINI+. Z-Top kết nối ở phần chân của trục z (z-axis) và thay cho nắp zin của hộp bo mạch điện tử, dùng chung cơ chế ngàm/khóa để gắn.

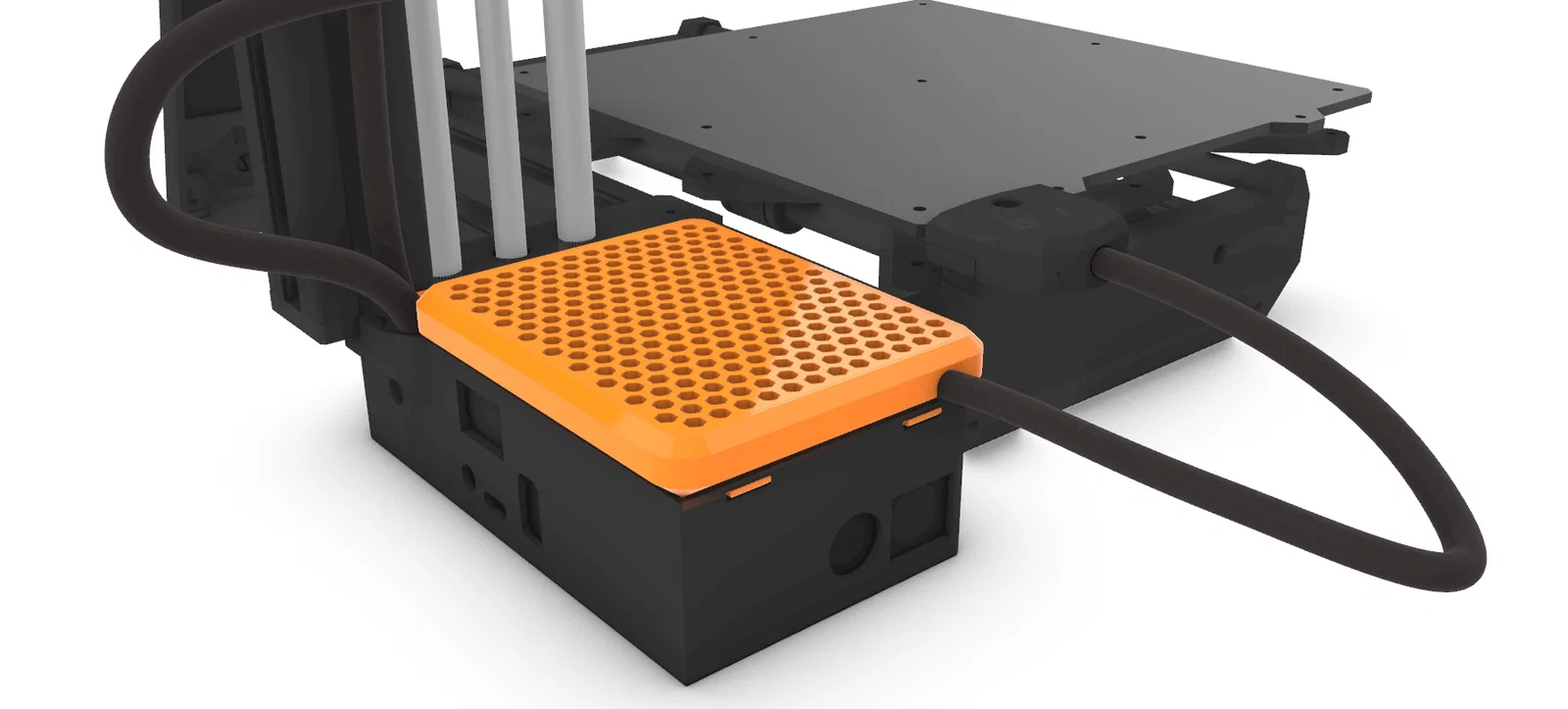

Ngoài việc giúp chiếc MINI nhìn gọn và đẹp hơn, Z-Top còn giảm lực kéo/căng lên dây bằng cách đổi hướng (reroute) dây cáp của MINI theo đường đi tự nhiên, ngăn nắp hơn, đồng thời bỏ luôn cái cable-stay hơi “khó chịu” của bản zin. Bạn cũng có thể gắn thêm quạt: quạt sẽ được kẹp (clip) trực tiếp vào các lỗ đục hình lục giác trên nắp.
Z-Top là bản remix từ thiết kế ‘Z-Box’ của mình — một vỏ (enclosure) Raspberry Pi tích hợp cho Prusa MINI, link ở dưới…
|
Lắp ráp (Assembly):

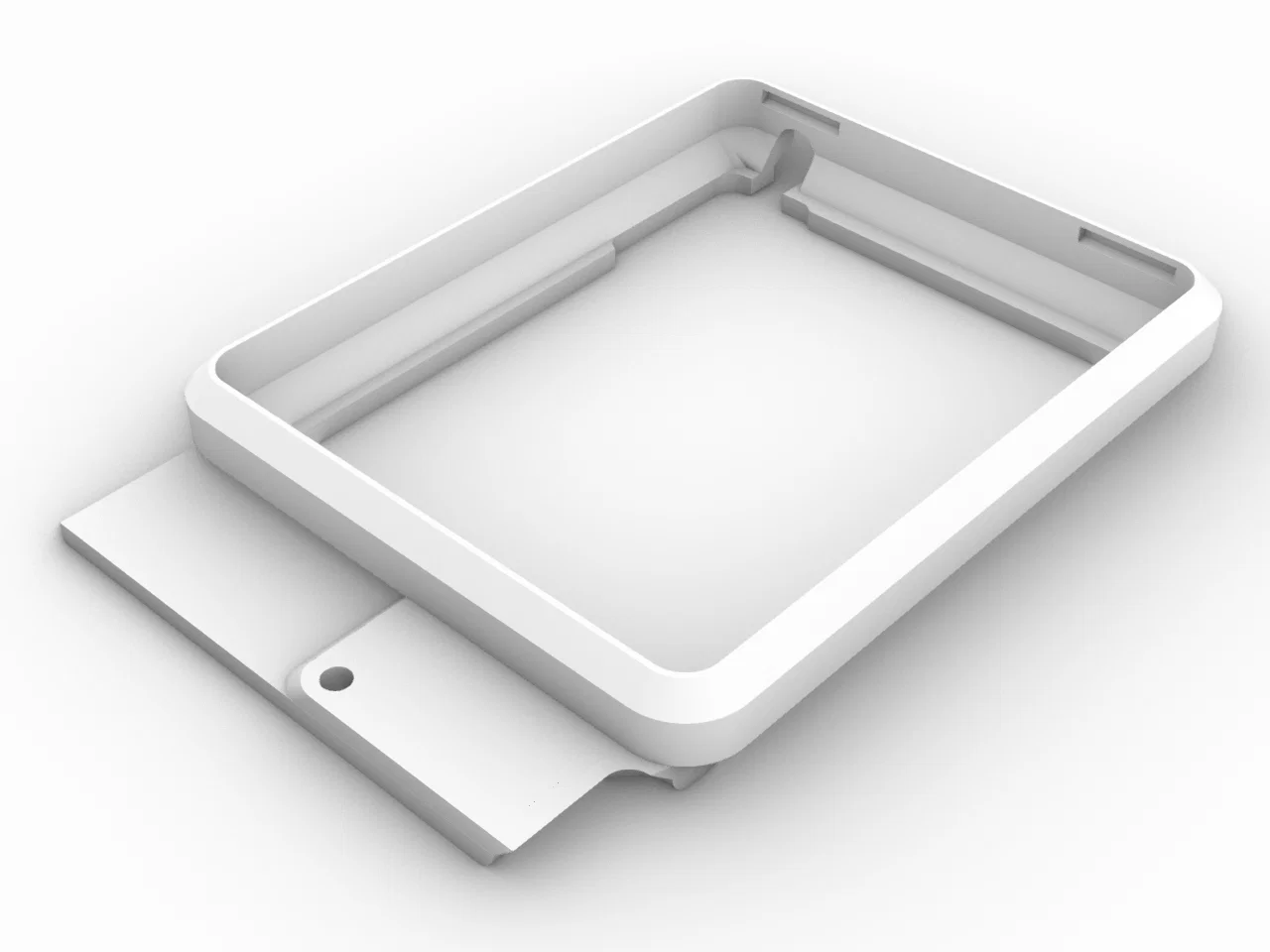

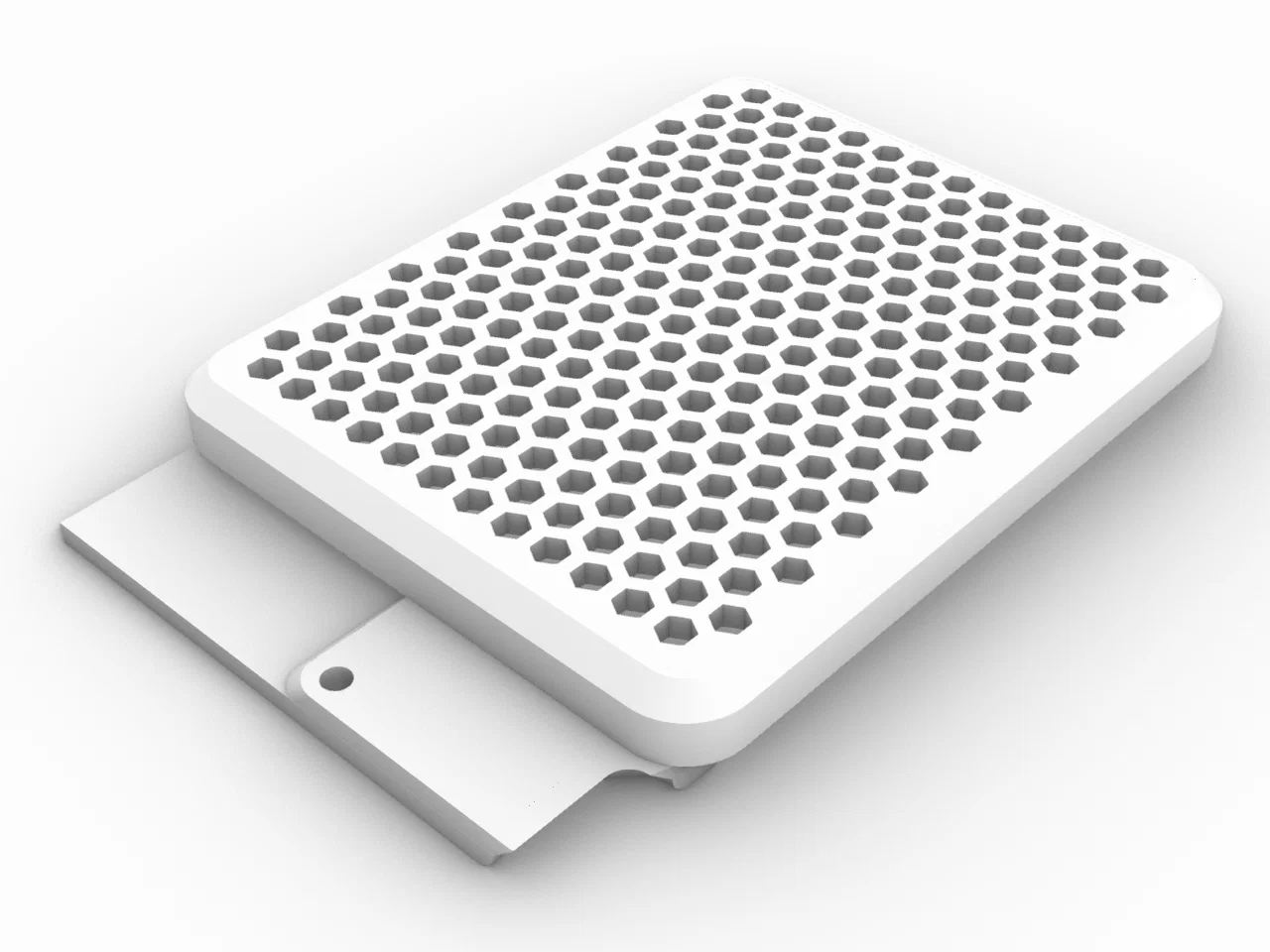

- In (print) 2 phần ‘Base’ và ‘Lid’
- Gắn 2 phần lại với nhau: đưa 2 ngàm (tabs) phía sau của lid vào base, sau đó ấn đầu còn lại xuống để vào khớp hoàn toàn (hoặc bạn có thể để tới bước cuối mới làm)
- Tháo nắp zin và luồn lại (re-route) dây heatbed qua khe (slot) phía sau của cụm lắp ráp
- Gom dây extruder và dây filament sensor (nếu có) về góc phía trước của hộp, sát bên thanh nhôm trục z (z-axis extrusion)

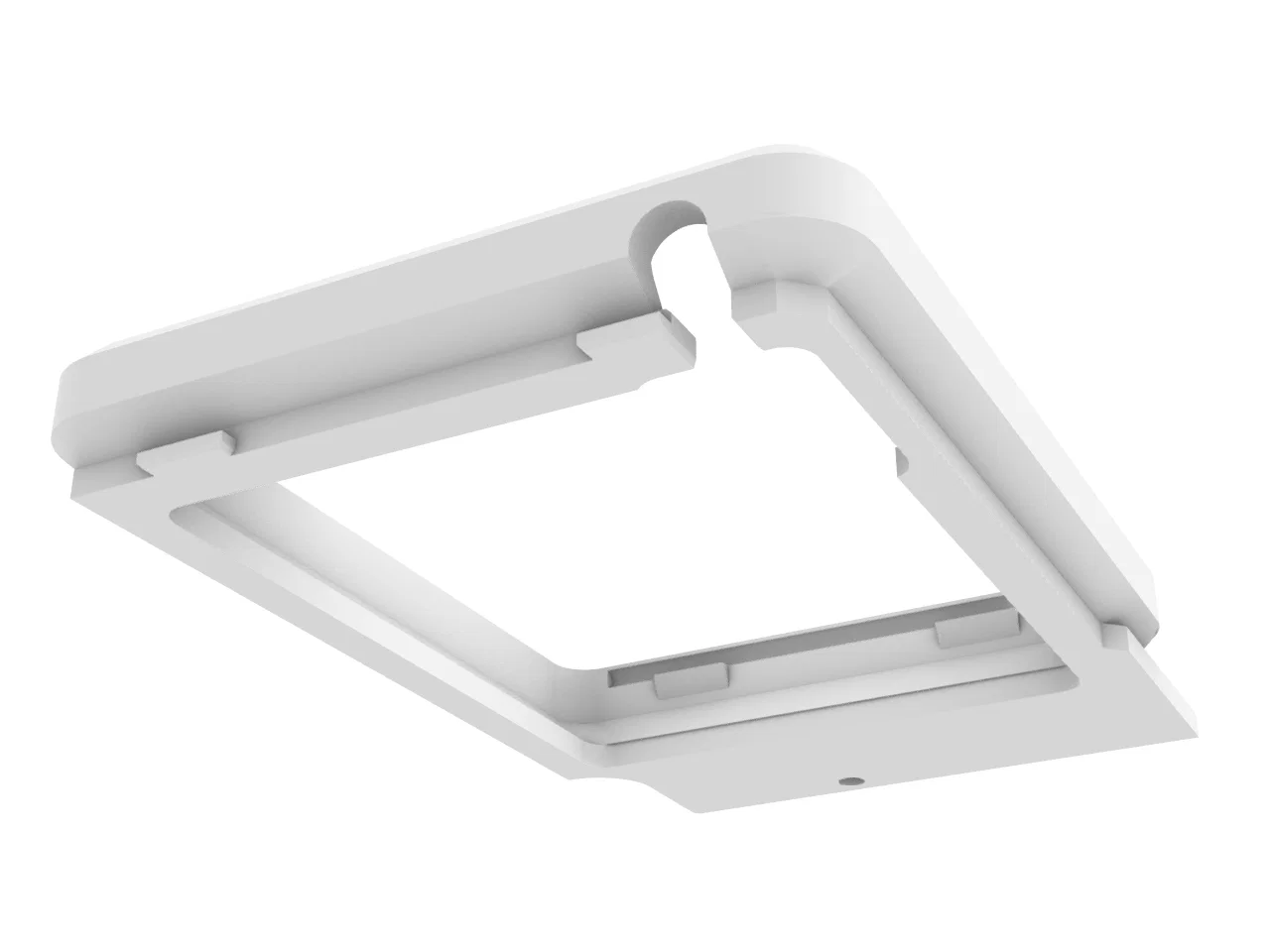

- Trượt 2 ngàm phía sau của Z-Top vào đúng khe trên hộp zin, rồi ấn chặt phần còn lại của cụm cho vào khớp
- Dùng lại con ốc M3 của nắp zin để siết cố định Z-Top

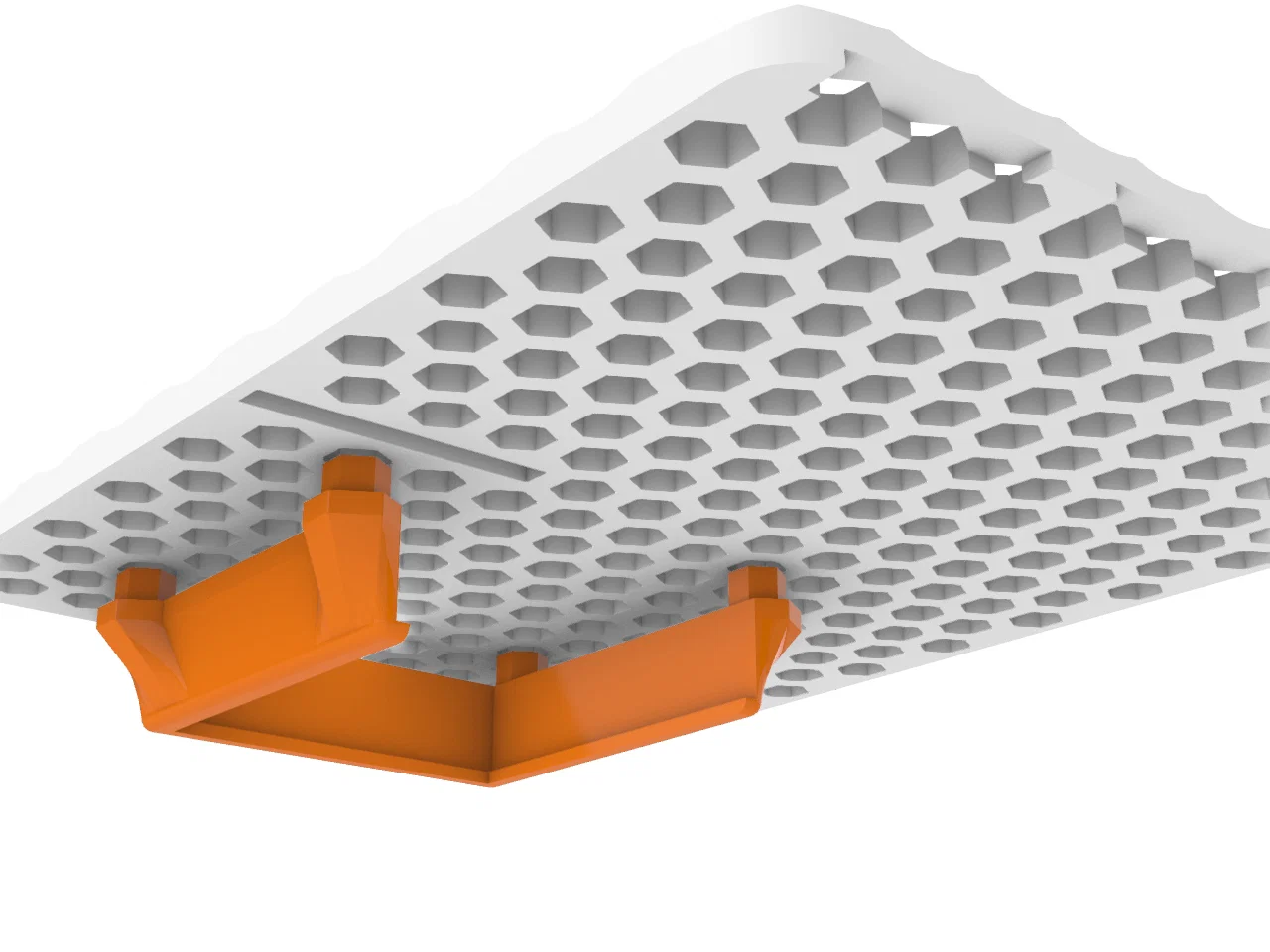

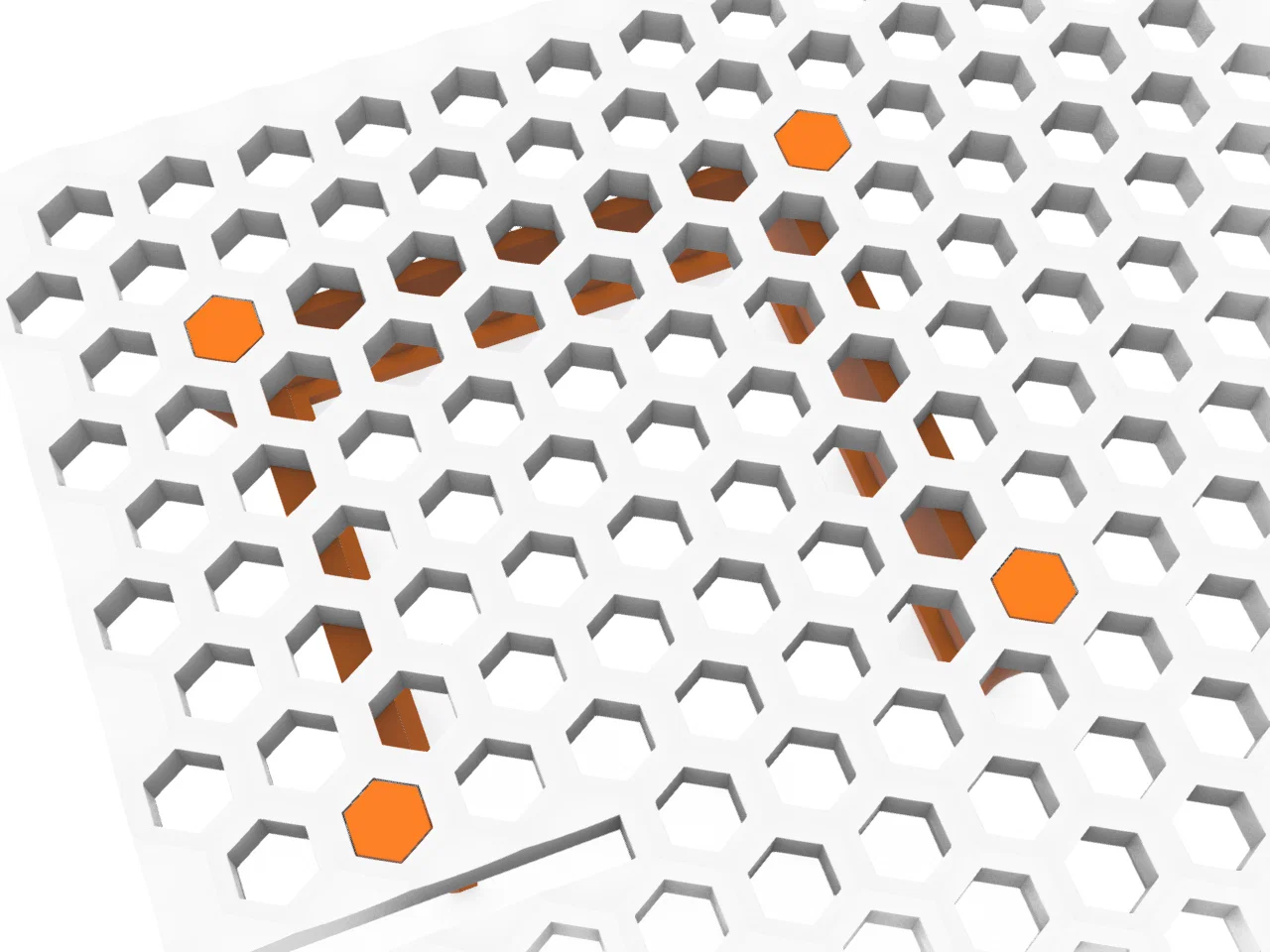

- Nếu gắn quạt: đưa 4 ngàm lục giác trên ngàm gắn (mount) vào 4 lỗ tương ứng trên lid, rồi trượt quạt vào vị trí
- Mount được thiết kế để dùng với quạt 30x30x7.5mm, 30x30x10mm, hoặc 40x40x10mm
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
