RPi 'Z-BOX'

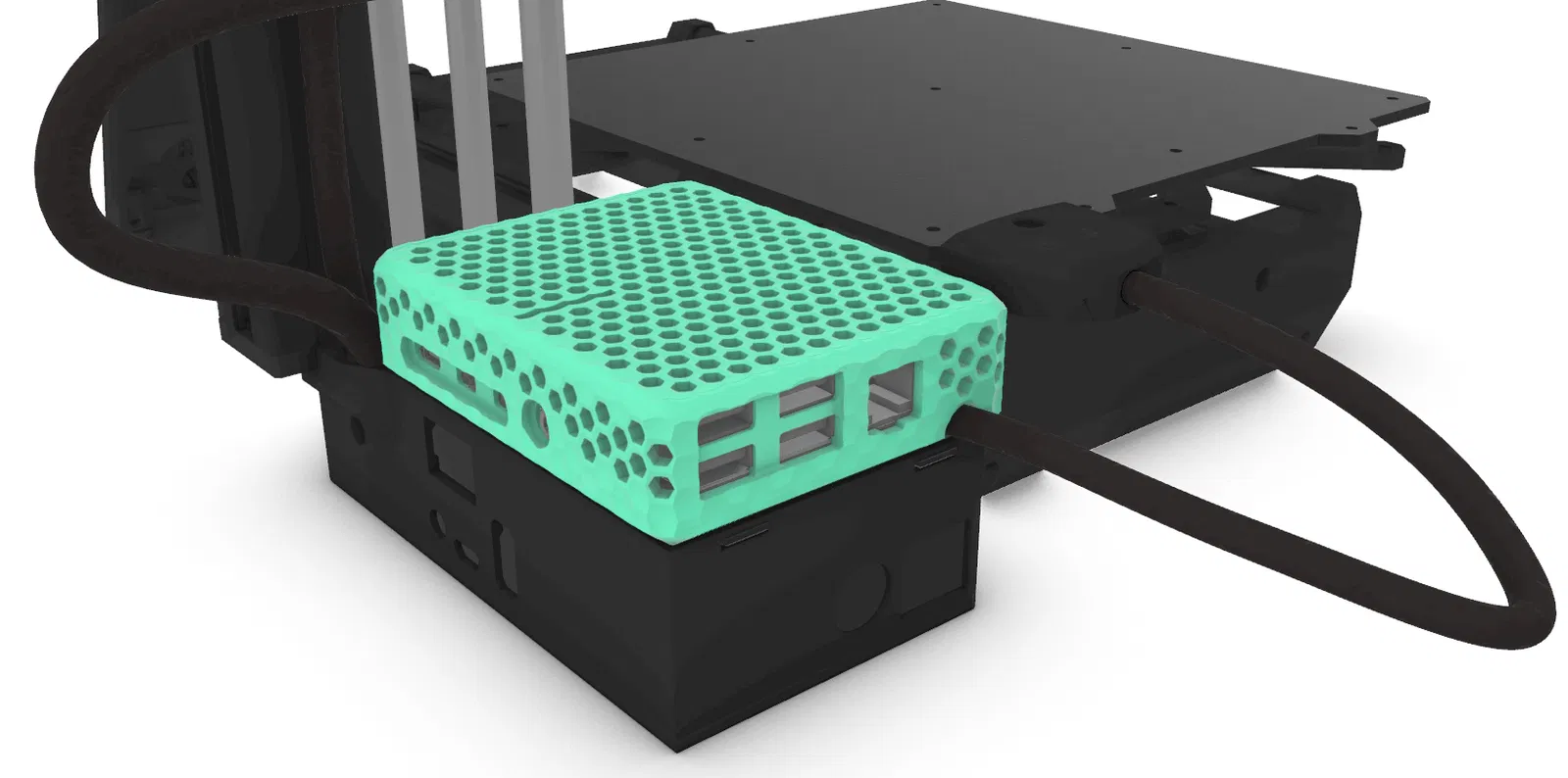

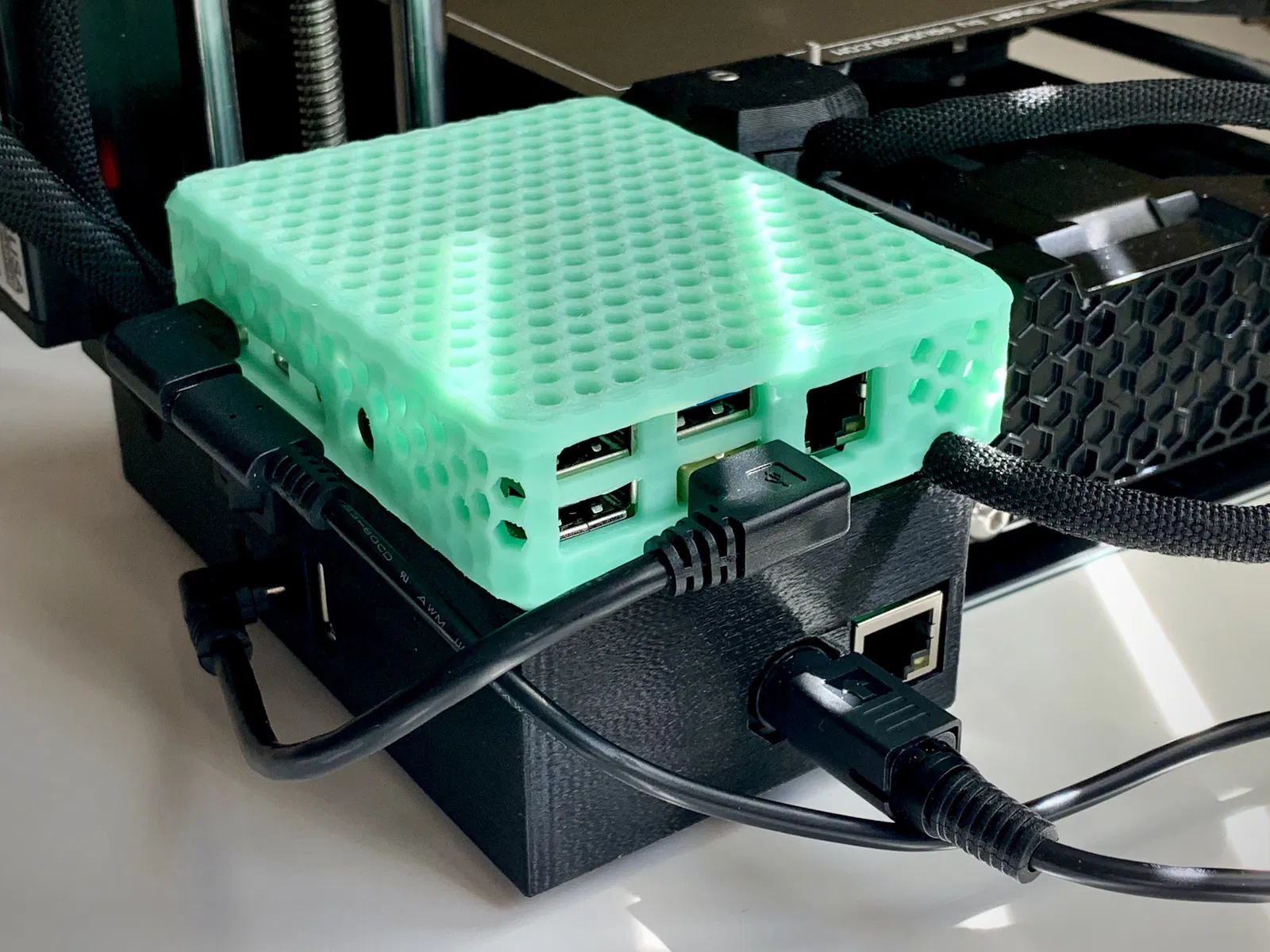

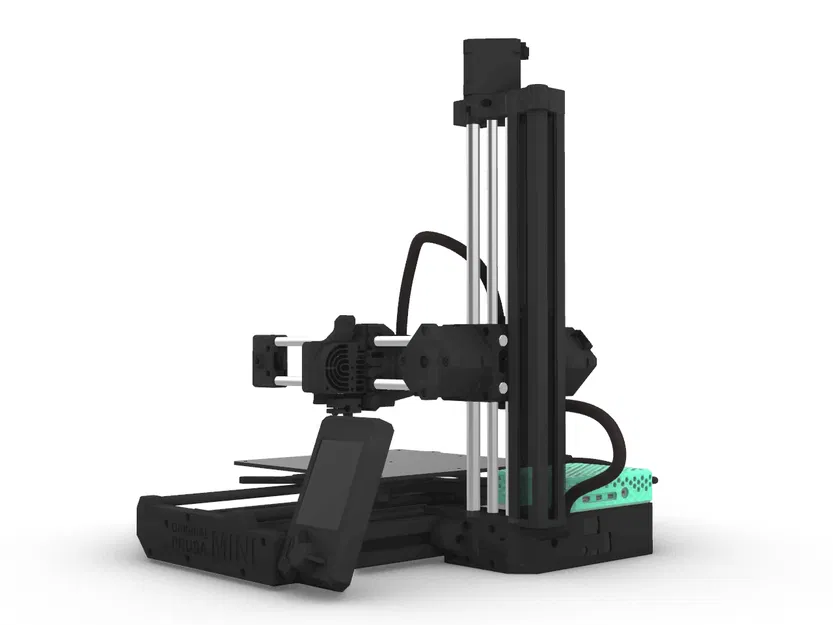

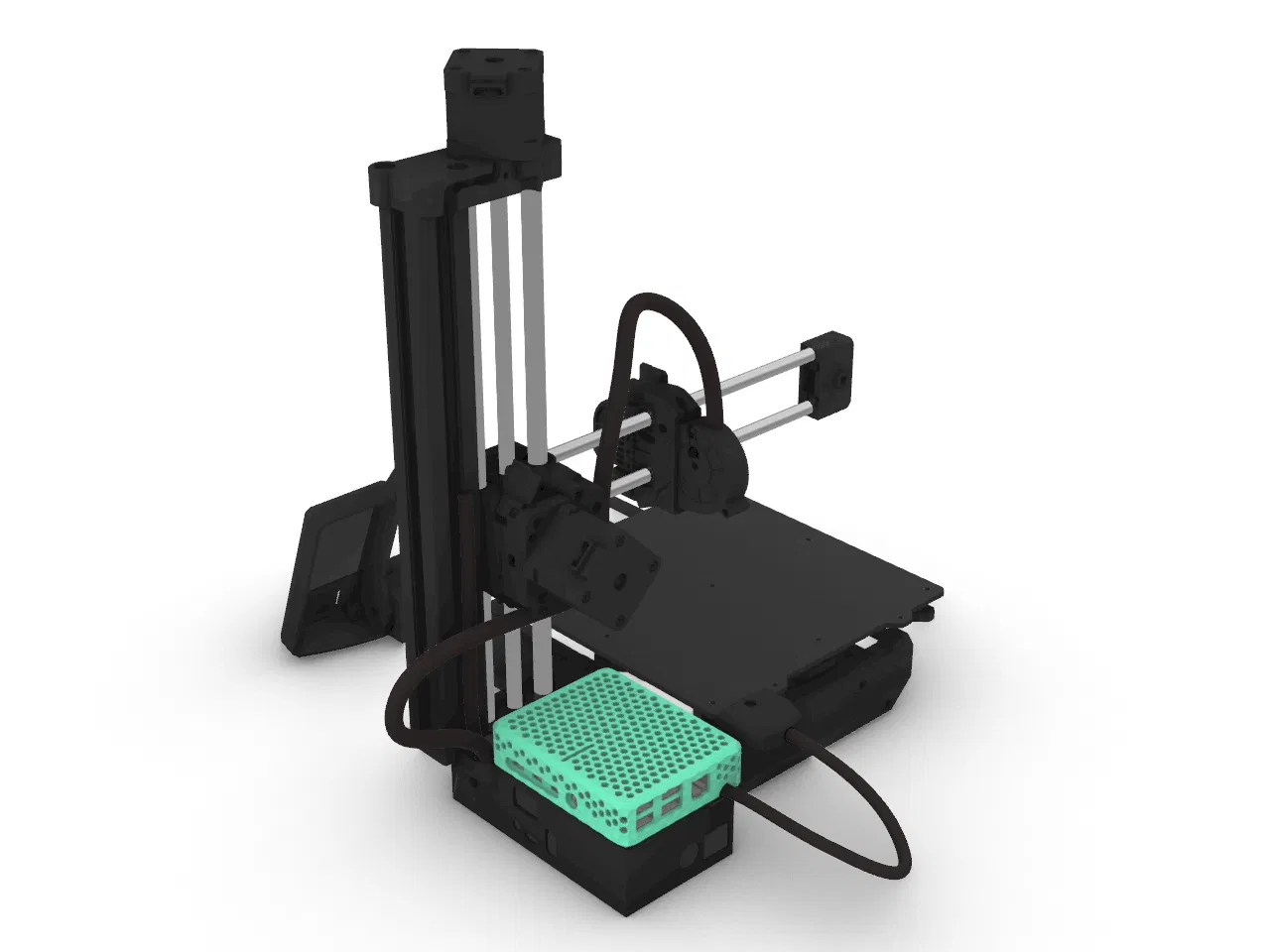

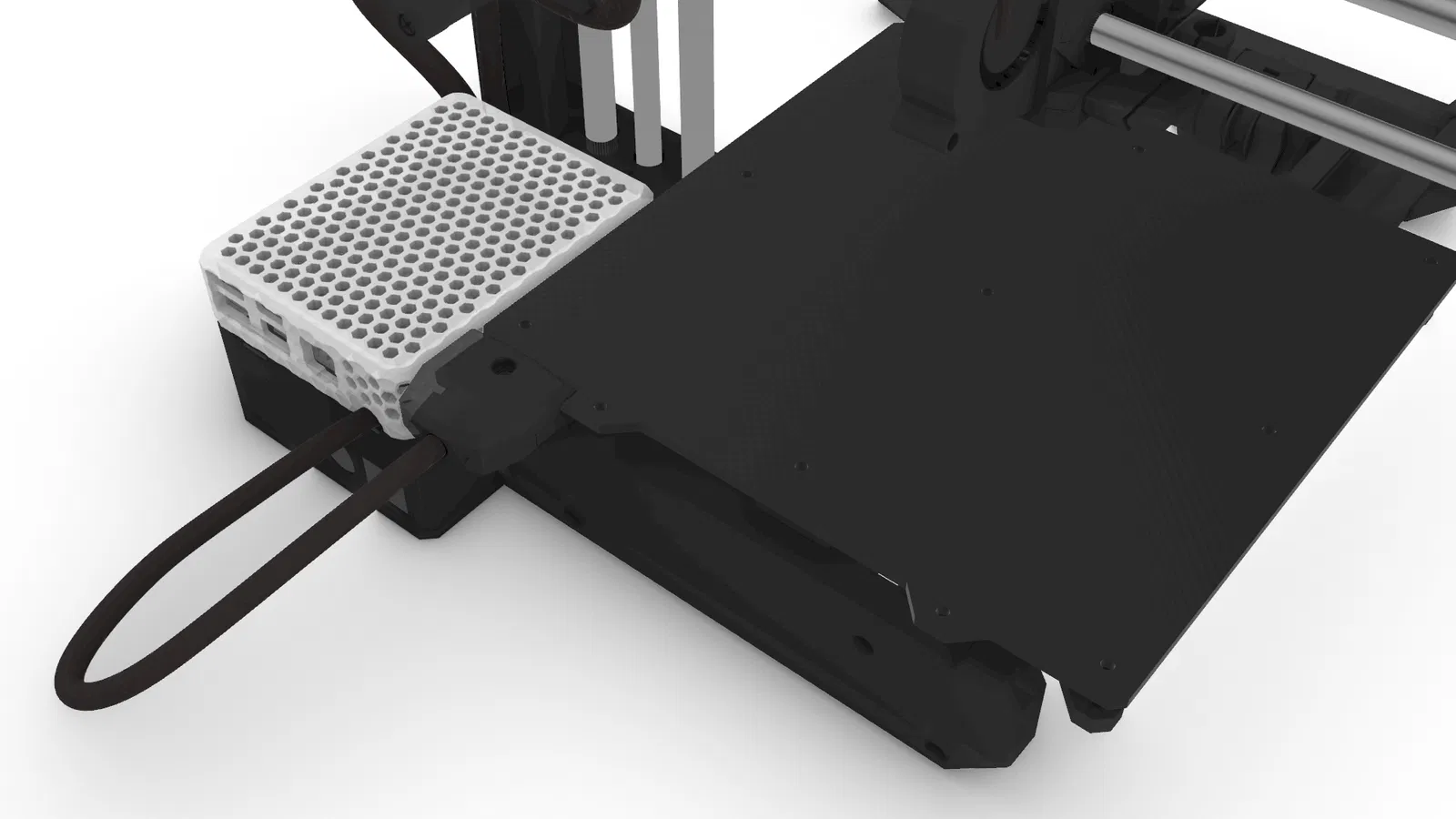

RPi Z-Box, thiết kế cho 4B, là mẫu case tích hợp đầu tiên cho Raspberry Pi có thể gắn liền mạch lên Prusa MINI/MINI+. Z-Box gắn ở phần đế trục Z và thay thế nắp của hộp bo mạch điện tử (electronics box) zin, dùng đúng cơ chế ngàm/khóa để cố định như nắp gốc.

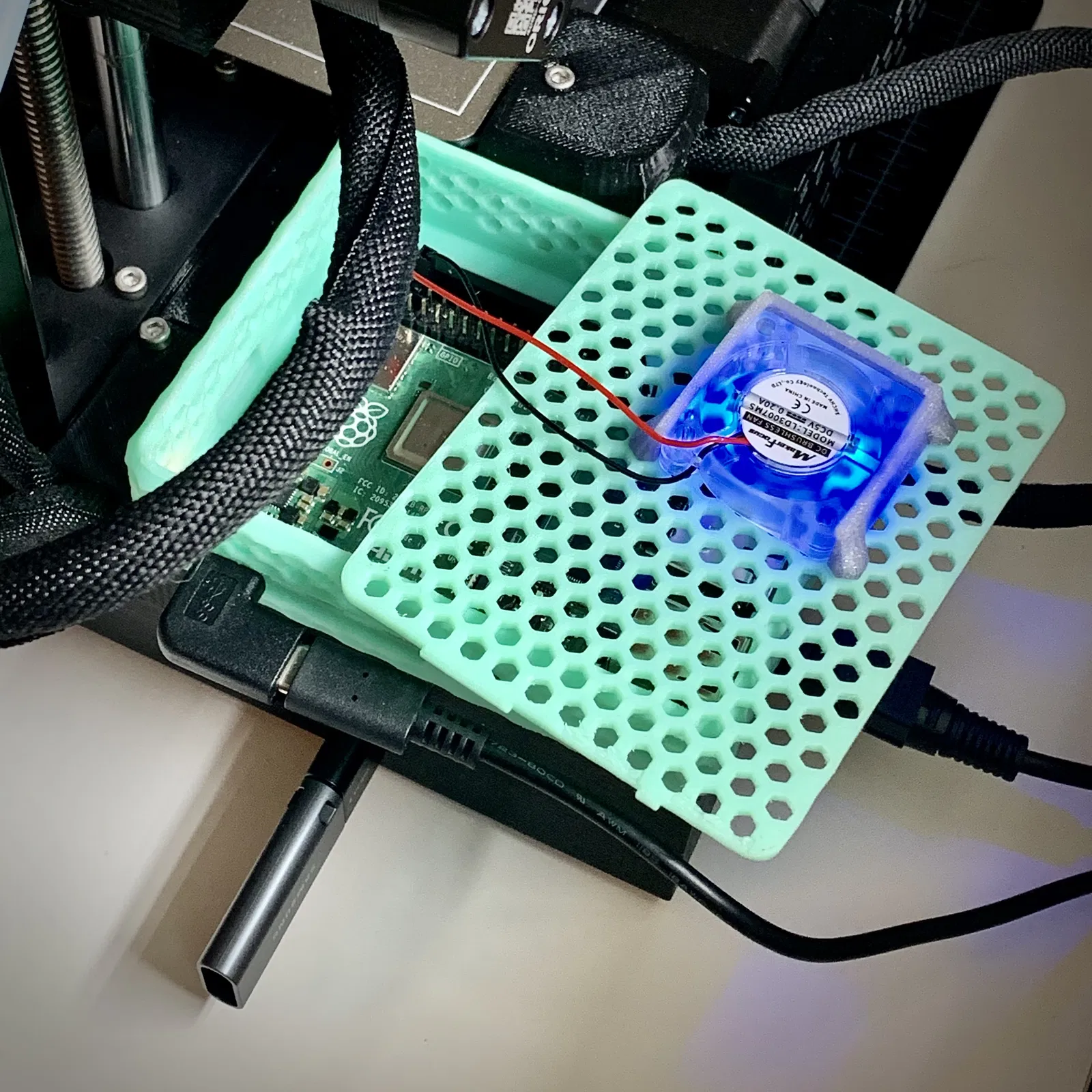

Z-Box giúp giảm căng/dồn lực lên dây bằng cách đi lại cable của MINI theo hướng tự nhiên, gọn gàng hơn, đồng thời chừa thêm không gian để đi dây cho các peripheral khác. Bạn cũng có thể gắn thêm fan; quạt sẽ kẹp trực tiếp vào các lỗ tổ ong (hexagonal perforations) trên nắp.

GHI CHÚ

• IN ẤN

  • Thiết kế gồm 3 phần: Base, Body và Lid
    • Các phần đều hoán đổi qua lại được, nên bạn có thể chọn mix bất kỳ biến thể nào
    • Phần base hầu như bị che khuất, nhưng mình tách riêng để bạn có thể in màu đen cho tiệp với hộp zin nếu muốn
  • Tất cả chi tiết đều được thiết kế để in không cần supports, brims hay rafts
  • Khuyến nghị PETG hoặc PLA
  • .20mm cho ‘Base’ & .15mm (hoặc mịn hơn) cho ‘Body’ & ‘Lid’
  • Mình đề xuất tăng số perimeters ở phần ‘Body’ để thành vách gần như đặc
    • Một số bạn vẫn chọn thêm supports cho phần lỗ thoáng, dù mình không dùng trong các bản mình đã in

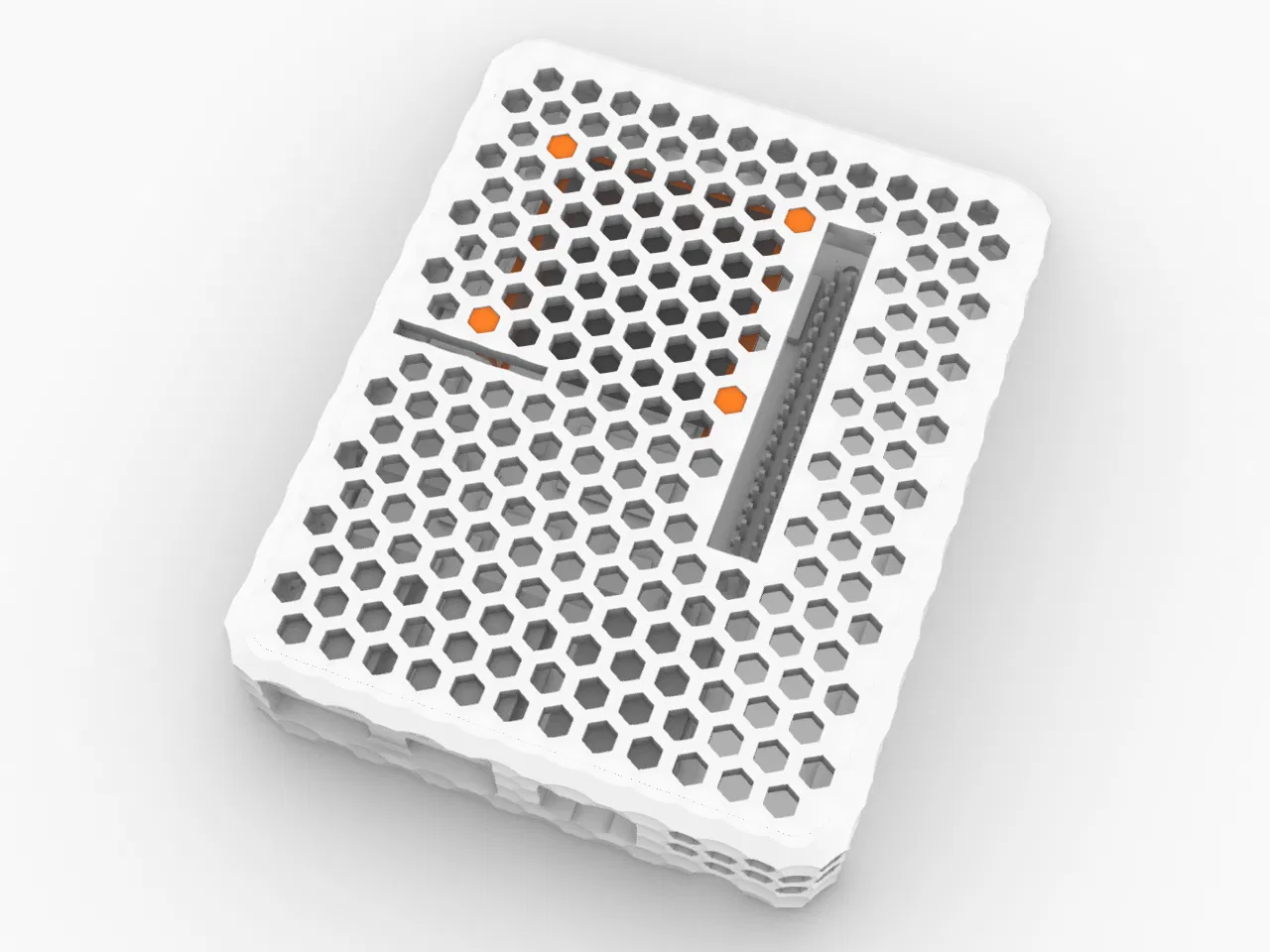

  • Nếu máy bạn gặp vấn đề với chi tiết trên nắp, mình có thêm tuỳ chọn nắp phẳng (‘Hex’ only)
  • Cập nhật: Có vẻ một vài tuỳ chọn nắp khi mở trong slicer bị lật ngược. Nếu bạn gặp lỗi này, nhớ lật lại để mặt có texture nằm ở phía trên.

• Phần cứng (Hardware)

  • 4 x ốc M2.5 x 10mm (để bắt Raspberry Pi)
    • Dùng ốc 12mm nếu bắt kèm ê-cu — dùng được với fasteners M2
    • Có thể khoan rộng lỗ để vừa M3
  • Tái sử dụng con ốc của nắp zin

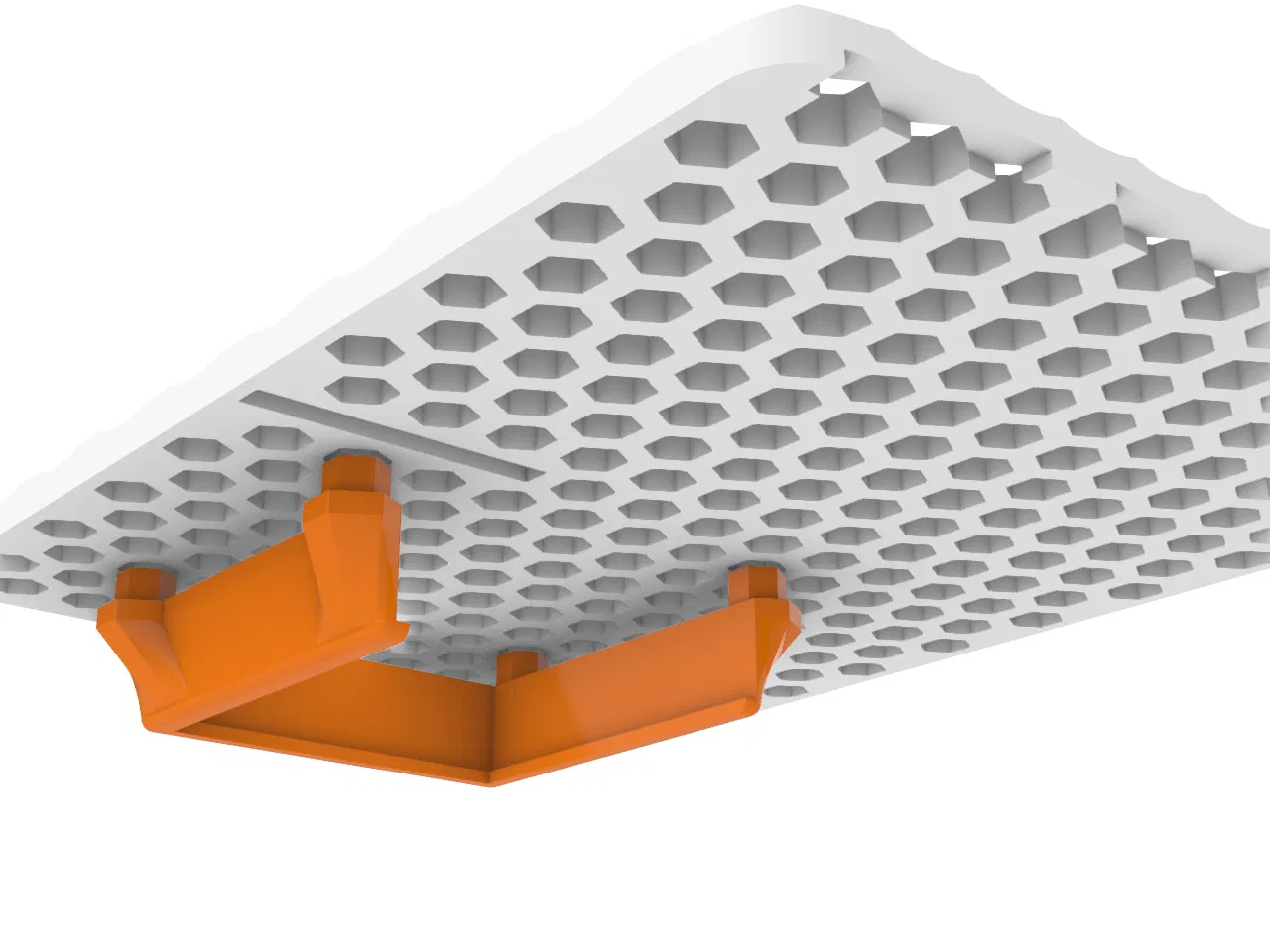

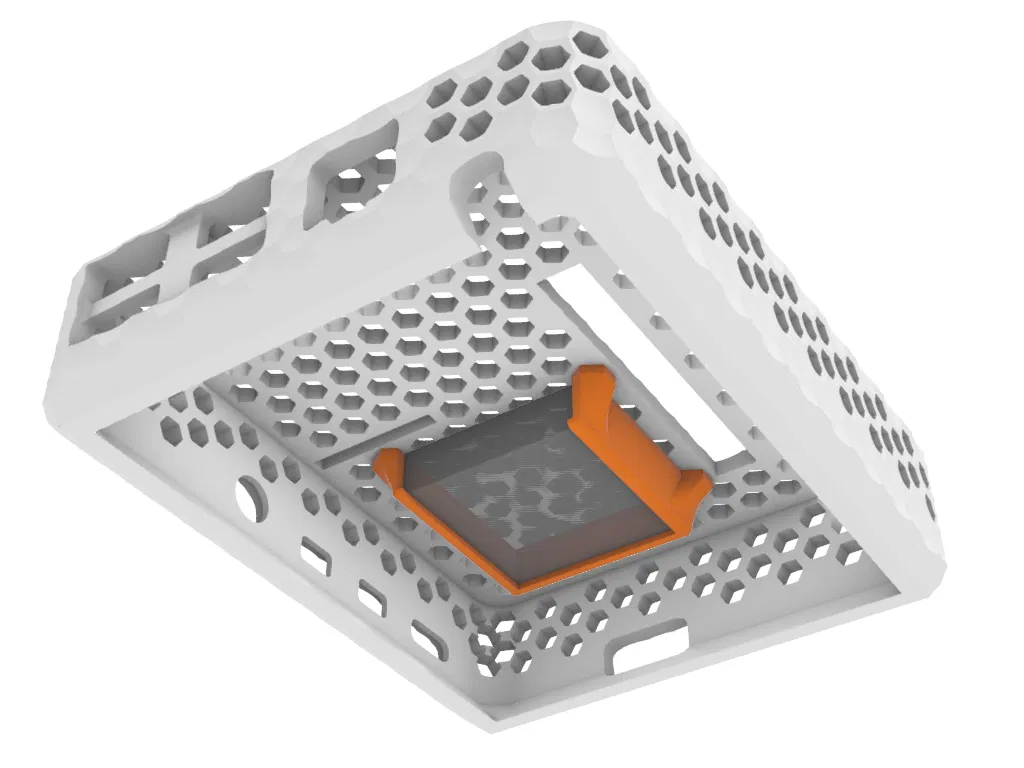

• Gá quạt (Fan Mount) (Xem tại đây)

  • Chỉ dùng quạt 30x30mm
    • Hai tuỳ chọn: 10mm & 7.5mm (hoặc mỏng hơn)
  • Chỉ vừa các tuỳ chọn nắp ‘Hex’
  • Gắn bằng kiểu ép khít (friction fit), muốn đặt vị trí nào cũng được
  • Cập nhật: Đã thêm gá quạt 40x40x10mm

• Vấn đề khoảng hở (Clearance)

  • Case không thể làm cao hơn vì sẽ cấn motor extruder và dây hotend; Raspberry Pi cũng không thể hạ thấp hơn vì sẽ cấn các dây power jumper phía dưới
  • Chân GPIO
    • Tuỳ nhà sản xuất, đầu connector dây của bạn có thể cao hơn khoảng ~1mm.
    • Bạn có thể cắt bớt một ít nhựa ở phần trên/dưới của connector (như mình làm) hoặc dùng bản nắp có khe hở để truy cập tự do toàn bộ chân GPIO (xem link fan bên trên)
  • Heatsink 15mm sẽ không vừa. Mình khuyên dùng heatsink thấp hơn và/hoặc gắn thêm fan
    • Nhớ chọn kích thước fan không bị cấn theo chiều cao của heatsink
  • Cảm biến filament lắp vừa, không vấn đề
  • Bondtech extruder lắp vừa, không vấn đề
  • Các lỗi lắp khác mình nghe được chủ yếu do cong vênh, nên nhớ để chi tiết nguội hẳn rồi hãy gỡ khỏi bed

Đừng quên xem hướng dẫn lắp ráp tại đây.

Nếu bạn có góp ý gì về cải tiến thiết kế, nhắn mình với nha. Cảm ơn nhiều!

Donations của bạn giúp mình có điều kiện làm tiếp — mình rất trân trọng!

Liên hệ: [email protected] nếu cần đặt làm theo yêu cầu (commission)

Thiết kế bằng Rhino3D với Grasshopper
