Anker Solix C300 DC - Bộ plug che cổng (Outlet Plug Assembly)

Cập nhật 12/23/2024 cho file:

1. Đã chỉnh lại bán kính góc của plug 12V để nhìn “mượt” và dễ coi hơn một chút. 2. Giảm chiều dài phần extrusion của cổng solar input vì khi đã cắm vào rồi thì tháo ra khá khó.

Cập nhật 12/23/2024 cho phần Details:

1. Infill từ 10% tới 100% và đồng thời dùng box modifier 10% fill trong PrusaSlicer CHỈ cho khu vực plug 12V. Cách này giúp một số vùng nhỏ của mẫu không bị bung/vỡ sau khi dùng nhiều.

Details:

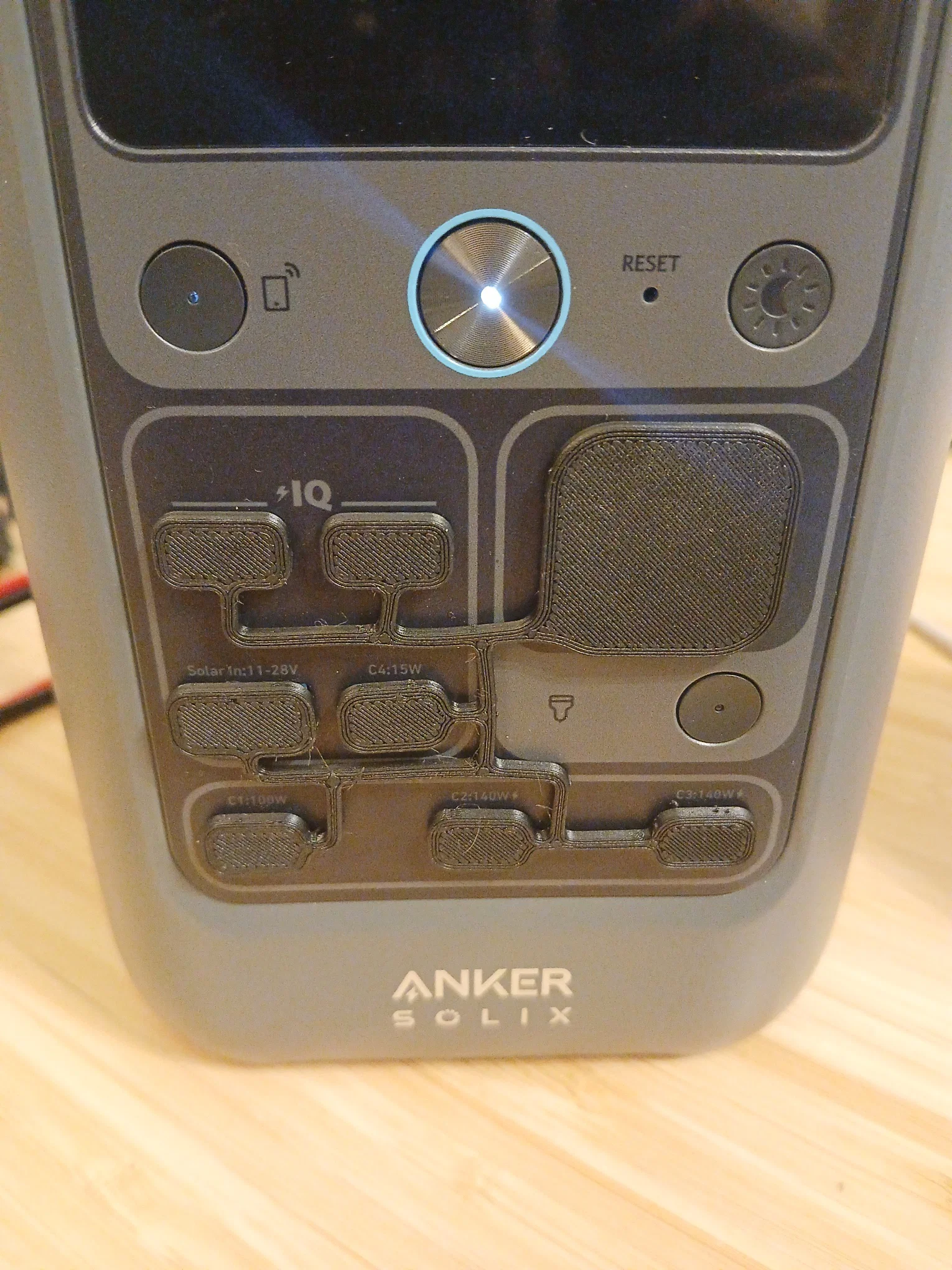

Mình thiết kế một bộ outlet plug assembly gắn vừa cho Anker C300 DC. Máy không có sẵn plug cover, mà mình muốn đem đi cắm trại và dùng trong môi trường bụi bặm/dơ, nên mình làm mẫu này.

Mục tiêu cụ thể của mình là:

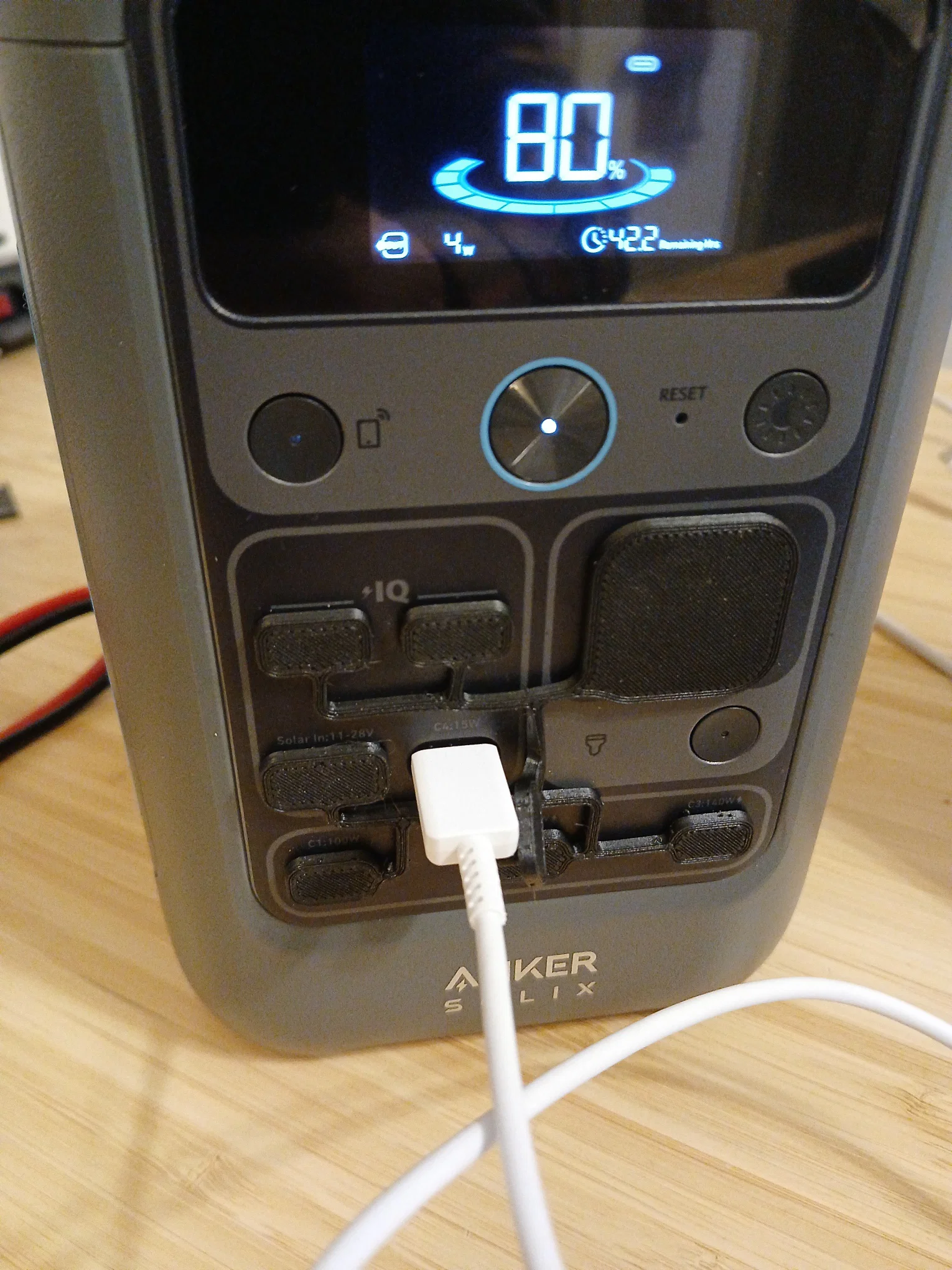

(1) Đảm bảo từng plug ngồi đủ chắc để không tự rớt ra, nhưng vẫn dễ cắm vào.

(2) Các plug được nối chung với nhau, để khi rút một cái ra thì không có nguy cơ làm thất lạc plug.

(3) Canh hướng các plug sao cho không che phần mô tả/nhãn của từng cổng.

Mình dùng:

Printer: Prusa Mini + nâng cấp Bondtech extruder

Filament: eSUN TPE màu đen, mình rất thích! https://www.amazon.com/gp/product/B08RRWZRPQ/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&th=1

Settings: Fill 100%, Speed 60mm/s, Không support, Gyroid infill, Cooling fan 90%, Nozzle 245, Bed 60, mình có dùng keo dán màu tím (purple stick glue)

Plug 12V: 10% fill cho phần thân plug bằng box modifier trong PrusaSlicer
