Deej – Case (vỏ) in 3D cho deej

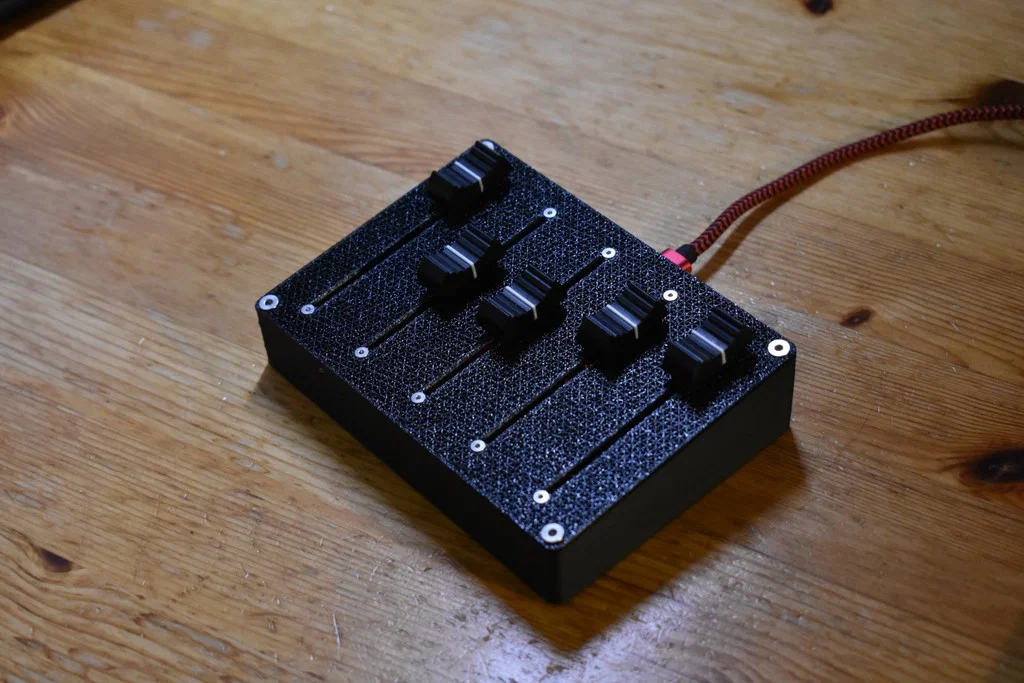

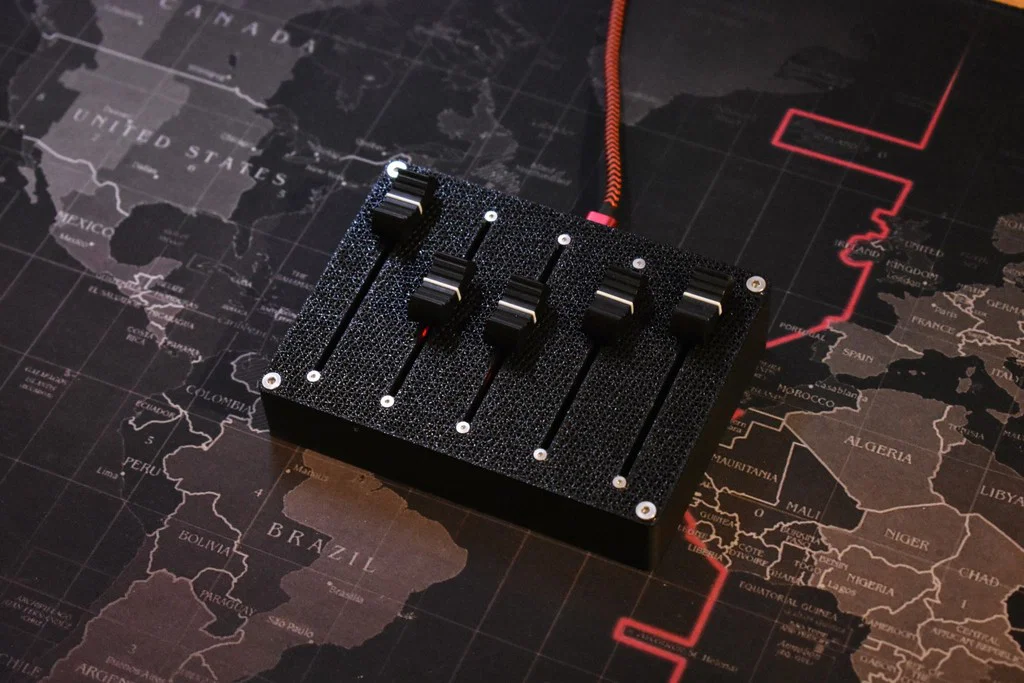

Đây là phiên bản case deej mình làm. Nếu bạn chưa biết dự án này thì ghé xem trên GitHub, trên đó cũng có sơ đồ đi dây (wiring diagram).

Các món bạn sẽ cần:

• Slider potentiometer 75mm (5pcs)
• Arduino Nano Usb-C (1pcs)
• M3*8mm (4pcs)
• M3 heated inserts (4pcs)
• M2*12mm (10pcs)

Dây điện (tùy chọn)

M3 cỡ bất kỳ đến 8mm (1pcs) Để đi dây đầy đủ thì vui lòng xem wiring diagram ở link phía trên.
Con ốc tùy chọn dùng để cố định Arduino, nhưng bạn cũng có thể giữ nó bằng một ít keo.
Nếu bạn muốn bản không dùng heated inserts, hoặc thậm chí nắp dạng snap-in, cứ để lại bình luận nha.

Print Settings

Printer: Ender 3

Supports: No

Resolution: 0.2

Infill:  60
Filament: PLA Black


Notes:

Mình in tất cả với 4 walls, không có top và bottom layers, và 60% triangle infill để tiết kiệm thời gian với filament; nhưng chủ yếu là vì nhìn rất ngầu và bạn có thể thấy đèn LED của Arduino xuyên qua. Bạn cũng có thể thêm vài LED nữa nếu muốn.

Update 03.05.23
Đã thêm Case_NoHeatsetInserts.stl
Mẫu này không cần heatset inserts và bạn có thể vặn ốc trực tiếp vào nhựa. Mình chưa test đường kính có chuẩn hoàn hảo chưa nên rất mong nhận được phản hồi.
