Bộ sưu tập Polydron Frameworks Collection

Polydron Frameworks là phiên bản khung rỗng (open-frame) của đồ chơi giáo dục tuyệt vời Original Polydron, và các loại này tương thích với nhau. Sau khi làm xong , bước tiếp theo hợp lý là xử luôn Polydron Frameworks. Những “hướng dẫn” duy nhất mình có được là lời khẳng định về tính tương thích, cùng với hình ảnh trên mạng cho thấy cơ chế ngàm khác với bản gốc.
Vậy nên, sau vài vòng thử nghiệm/điều chỉnh, ở đây mình có một bộ sưu tập các mảnh tương tự dòng Polydron, kèm thêm vài bổ sung:

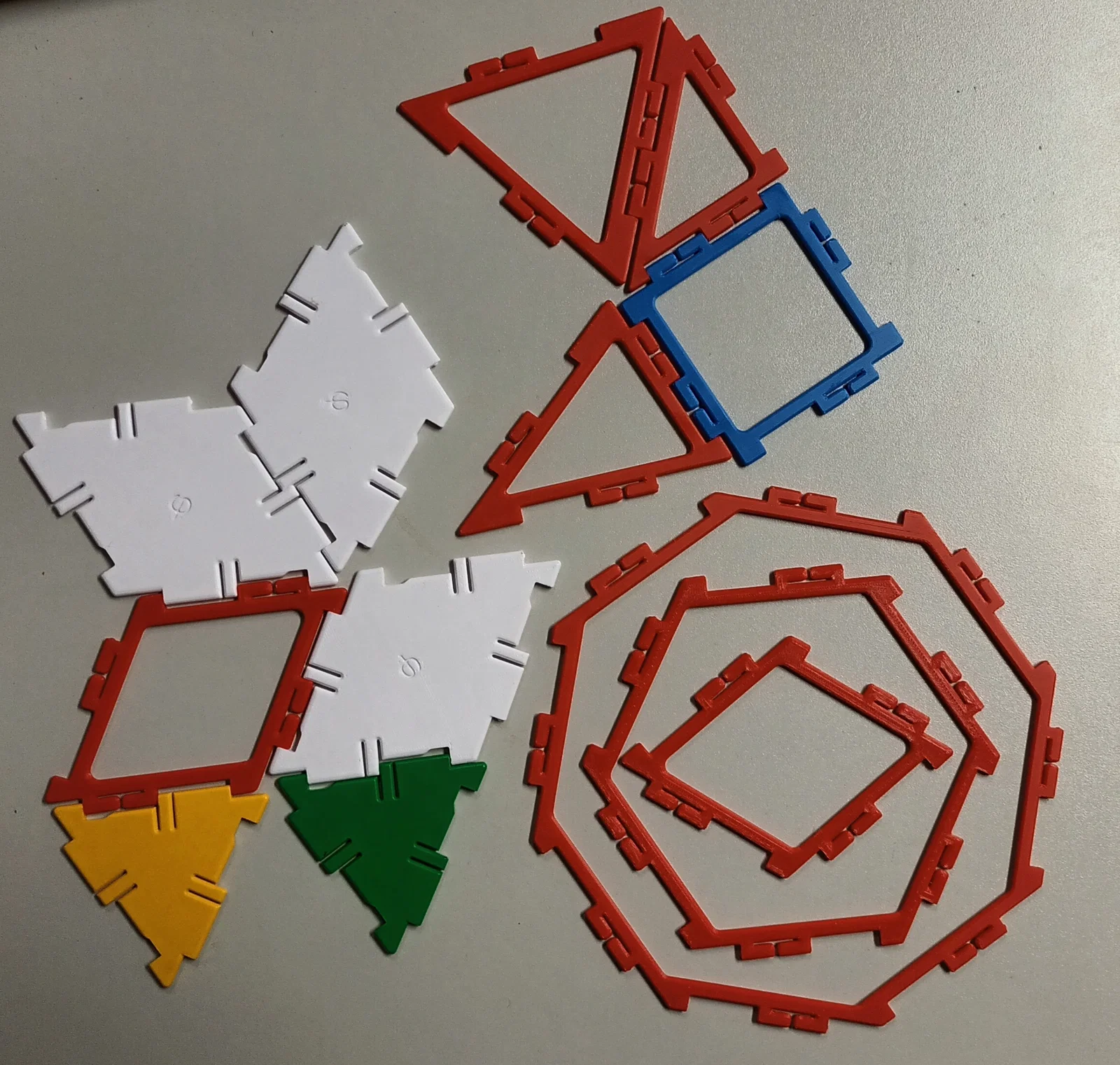

1. Các đa giác đều n cạnh, từ 3 đến 10 (tức tam giác tới thập giác). Thập giác có kích thước 222mm x 216.36mm, nghĩa là nói đúng ra thì mình không “được phép” in nó trên Prusa Mk4 vì kích thước trục Y bị giới hạn 210mm. Nhưng đôi khi trong đời cũng có lúc phải “lách” chút xíu — hóa ra có thể đẩy Y-size lên 216.5mm bằng cách đánh lừa Prusaslicer về kích thước thật: đặt bed size với Y offset +4mm. Như vậy mình tận dụng luôn phần có purge line. Kết quả là mỗi bên vẫn dư hẳn 70 micron. (Xem file FW10.3mf, mình đã cấu hình sẵn như vậy.) Nếu cách này không hợp với bạn, thì vẫn còn heptagon và nonagon để an ủi — mấy món mà không phải ai cũng có “đặc quyền” sở hữu đâu.
2. Hai hình thoi “cưng xỉu” (rhombi/rhombuses?) với tỉ lệ trục dài/trục ngắn lần lượt là sqrt(2) và phi. Một lần nữa, xin gửi bạn xem bài này để biết thêm thông tin thú vị về các hình này.
3. Thêm các loại tam giác: vuông (nửa hình vuông), cân, và root 2. Phần này đưa vào một độ dài cạnh mới, dài hơn chuẩn theo sqrt(2), tức là đường chéo của hình vuông. Các tam giác này lần lượt có một, hai, và ba cạnh dài hơn như vậy.
4. Hình chữ nhật, có cạnh bằng 1 và sqrt(2), để đi chung với các tam giác ở trên.

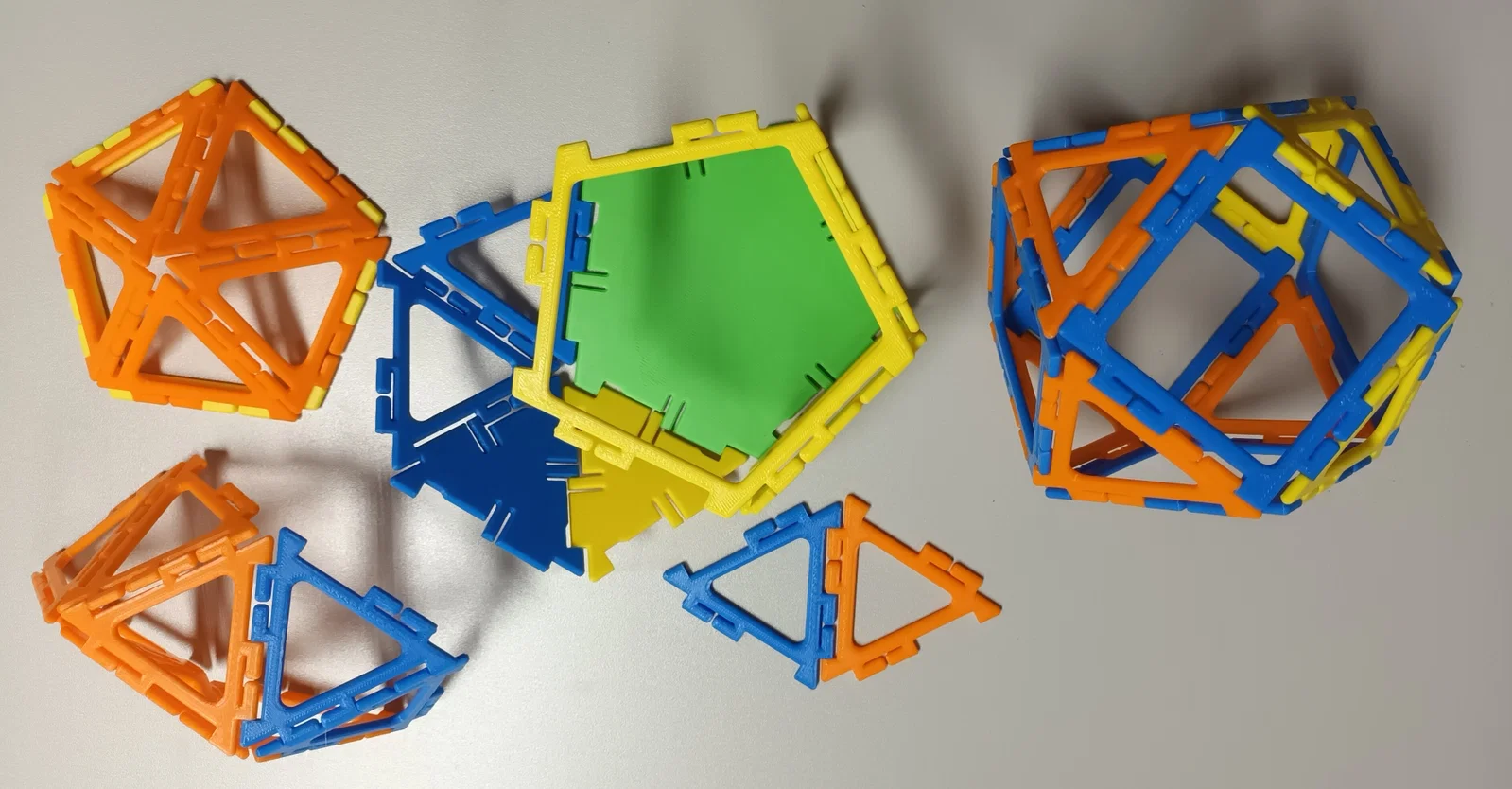

Các mảnh Frameworks lắp ráp hơi dễ hơn một chút, nhất là khi cần gắn “tấm cuối cùng” của những khối đa diện lớn như icosahedron hay có khi là triacontahedron, vì bạn có thể tiếp cận cả hai phía của mối nối — khác với trường hợp các tấm đặc (bản gốc). Đồng thời cũng tốn ít vật liệu hơn. Nhưng đôi khi đồ đặc cũng hay mà.
Cá nhân mình thích kết hợp cả hai loại — dù gì thì chúng tương thích với nhau.
Và quan trọng nhất là phải có nhiều mảnh. Càng nhiều càng tốt, thiệt luôn.

Trong Prusaslicer mình dùng profile 0.15mm SPEED, với variable layer height (ở mức cân bằng 0.50 Quality/Speed). Thiết kế tham số (parametric) làm bằng FreeCad.

Như mọi khi: nếu lắp bị chặt quá, bạn cân nhắc chỉnh 'XY Size Compensation' âm một chút (hoặc tuỳ chọn tương đương trong slicer bạn dùng), hoặc ngược lại chỉnh dương nếu bị lỏng. Và chữ nhỏ ở đây là đúng nghĩa luôn — mỗi lần chỉ chỉnh vài chục micron. Nhớ là hiệu ứng sẽ bị nhân đôi, vì cơ chế này ăn khớp với một bản y chang của nó. Mình khuyên bạn in thử từng tam giác đơn để test và tinh chỉnh slicer settings trước, tới khi chắc chắn mọi thứ “khớp bài” hoàn toàn đã rồi hãy in số lượng lớn.
