Dock laptop gắn dưới bàn (Laptop under desk dock)

Giới thiệu

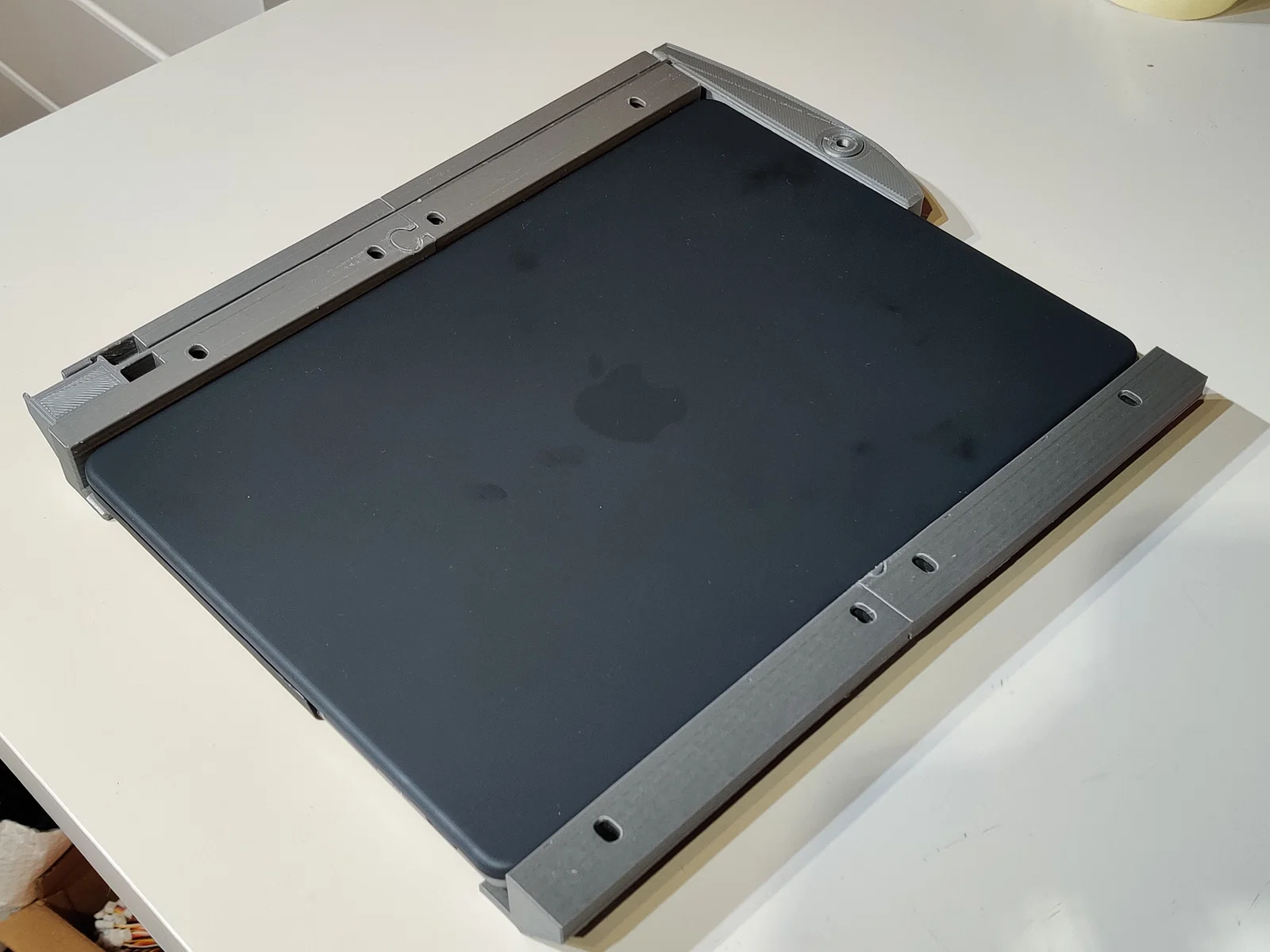

Đây là một bộ dock laptop gắn dưới mặt bàn (under-desk) có tích hợp cơ cấu đẩy (ejection mechanism). Bạn chỉ cần trượt laptop lên hai thanh ray và nó sẽ tự cắm vào cáp Thunderbolt để vừa cấp nguồn vừa kết nối màn hình và thiết bị ngoại vi. Khi muốn rời bàn, bấm nút để ngắt kết nối laptop. Phê lắm!

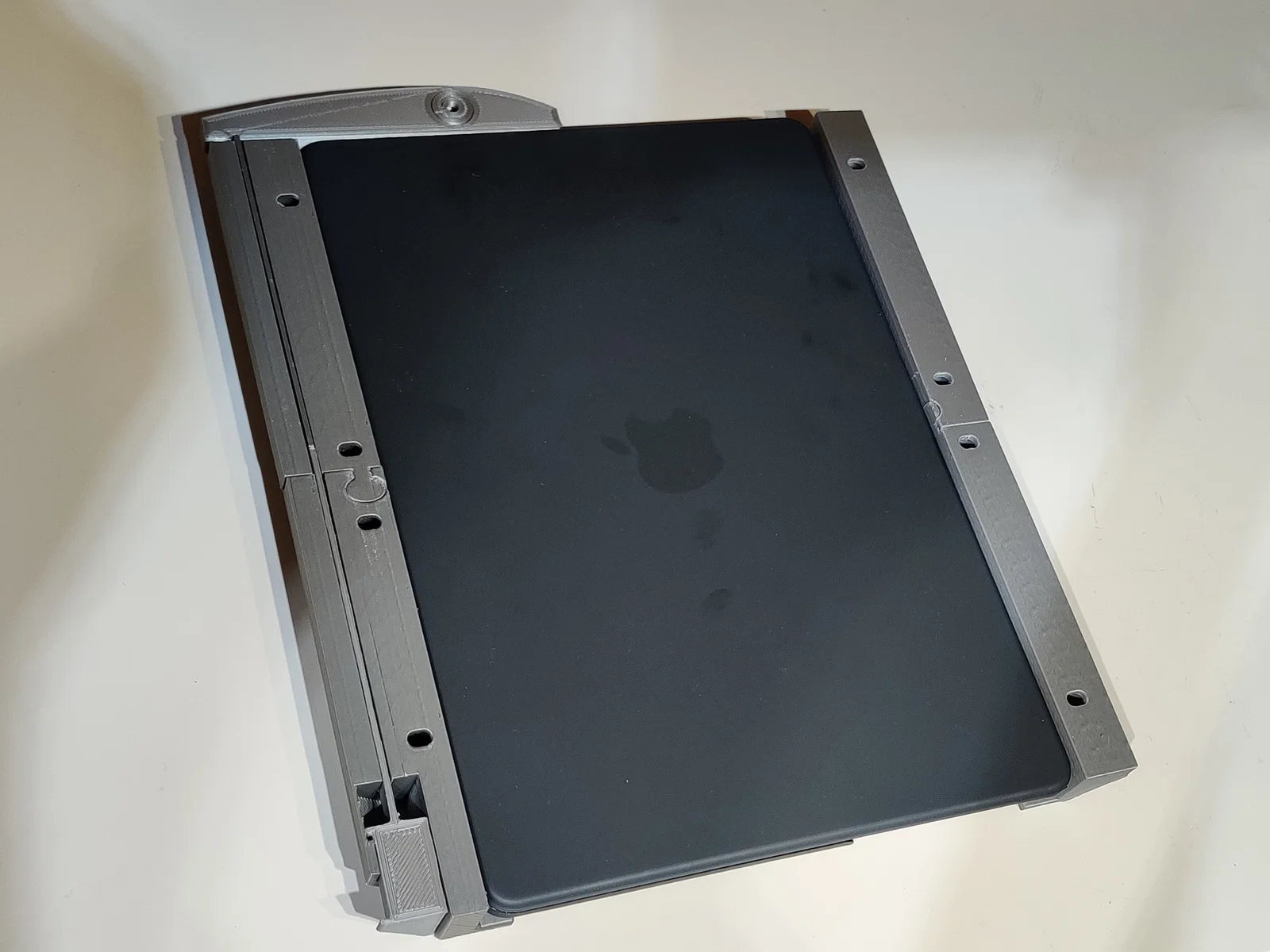

Dock được thiết kế cho MacBook Pro 14-inch (2021). Hai thanh ray có thể in làm 2 phần để dễ vừa với các máy in 3D kích thước phổ thông.

Thiết kế là fully parametric. Bạn có thể dùng file Autodesk Fusion 360 .f3d để chỉnh kích thước laptop và tạo phiên bản “đo ni đóng giày” đúng theo máy của bạn. Thiết kế có thể chỉnh cho nhiều model/brand khác nhau, miễn là chỉ cần kết nối ở một cạnh của laptop.

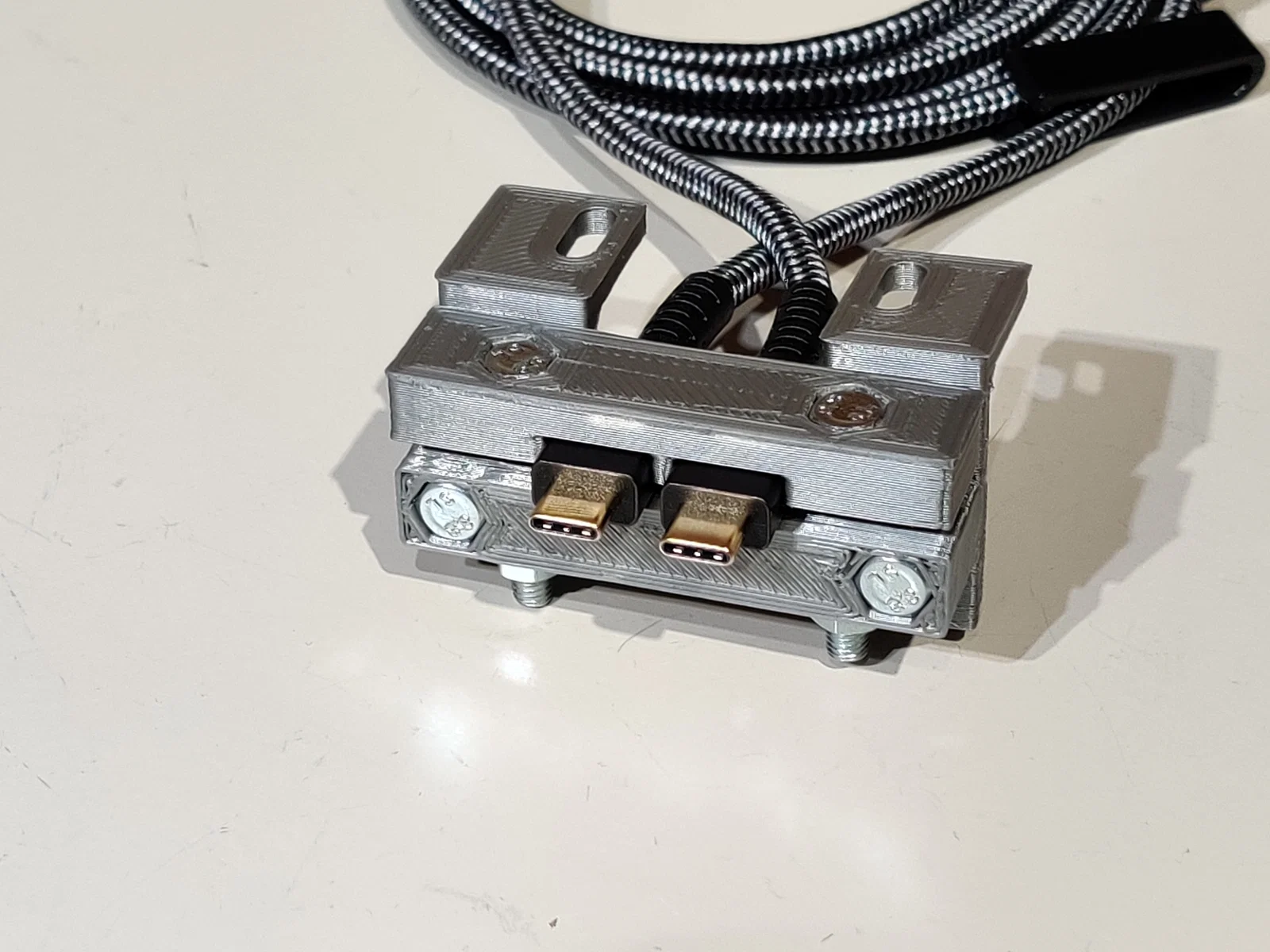

Thiết kế có tích hợp ngàm giữ đầu USB-C có thể chỉnh (adjustable USB-C connector bracket) để canh vị trí cáp thật chuẩn, cắm vào máy không cần lắc lư chỉnh qua chỉnh lại.

LƯU Ý: Nên dùng các file .3mf để in. File thiết kế gốc Autodesk Fusion .f3d cũng có kèm theo phòng khi bạn cần chỉnh lại.

In ấn

Mẫu này in được với hầu hết máy in 3D FDM phổ thông có bed từ 200 mm trở lên (theo kích thước lớn nhất). In bằng filament bạn thích. Tác giả dùng CraftBot Plus với layer height 0.2 mm và infill 25%.

Đặt wall thickness tối thiểu 1.2 mm để đảm bảo độ bền. Một số chi tiết cần supports. Bạn sẽ cần ít supports nhất nếu đặt bề mặt ray vát chéo 45° úp xuống mặt bàn in. Tác giả dùng tree supports của Cura cho kết quả rất ổn, nhưng nhìn chung loại nào cũng được.

Các chi tiết cần đúng kích thước tương đối để chạy mượt. Đặc biệt, “elephant's foot” quá nhiều là coi như mệt. Slicer hiện nay thường có tuỳ chọn bù (compensation) — nếu máy bạn hay bị đè lớp đầu, nhớ set bù ít nhất 0.2 hoặc 0.3 mm.

Chuẩn bị lắp ráp

Cơ cấu connector cần 4 bộ bulông M5x30 đầu lục giác (hex-head), kèm washer và ê-cu để lắp.

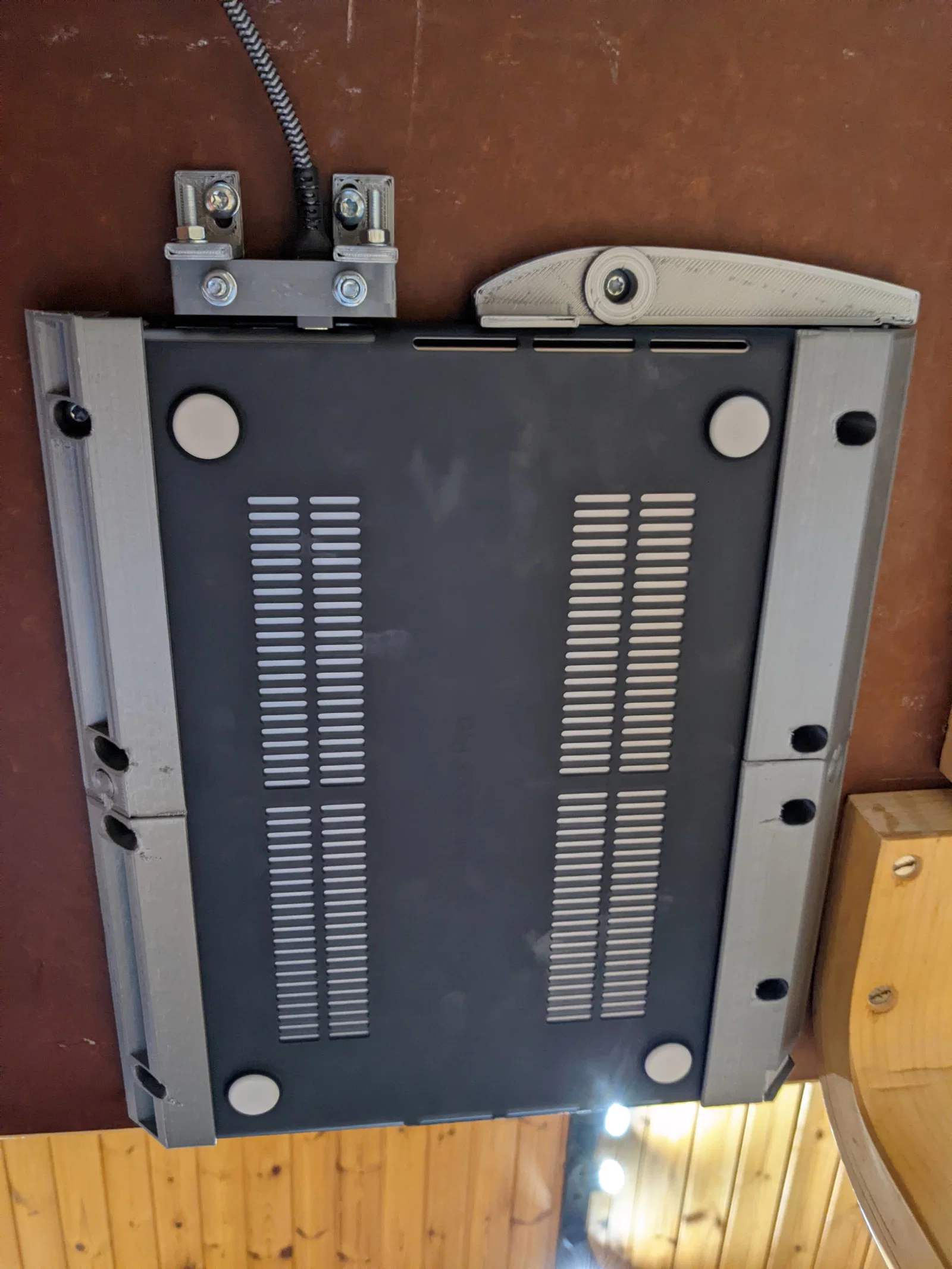

Để gắn dock dưới bàn cần 9 con vít 5mm có chiều dài phù hợp (ví dụ 19mm, nhưng nhớ kiểm tra mặt bàn của bạn dày hơn con số đó!).

Bạn sẽ cần 2 người để lắp dock. Không thì bạn sẽ làm rớt cái laptop đắt tiền và người thân/bạn bè sẽ phán bạn cho coi!

Lưu ý vật liệu mặt bàn rất đa dạng, có loại rỗng ruột kiểu honeycomb ở bên trong. Bạn phải đảm bảo vít hoặc ngàm/đồ gá bạn dùng phù hợp với vật liệu đó!

Lắp thanh ray

Bắt đầu với thanh ray gần mép bàn hơn, hoặc thanh ray nào bạn muốn dùng làm chuẩn canh thẳng tổng thể của dock. Nhờ một người giữ thanh ray áp dưới mặt bàn, rồi dùng thước vuông, bìa sách hoặc vật gì có góc tương đối vuông để kiểm tra canh thẳng. Dùng bút lông đầu nhỏ (felt pen) hoặc tương tự để đánh dấu các rãnh lỗ vít lên mặt dưới bàn. (Nếu mặt dưới bàn tối màu, dán một lớp masking tape trước để dễ thấy dấu.)

Tháo thanh ray ra và khoan lỗ tại vị trí giữa các dấu bạn vừa đánh. Với vít gỗ 5mm thì mũi khoan 3mm thường ổn, nhưng nhớ xem lại loại vít bạn dùng và tự cân nhắc! Sau đó bắt cố định thanh ray đầu tiên. Nếu bạn lắp ray bên trái trước, nhớ lắp cơ cấu nút bấm vào trước!

Khi ray thứ nhất đã bắt xong, nhờ người phụ giữ laptop áp sát theo ray đó, rồi đẩy ray còn lại sát vào thân laptop và đánh dấu vị trí lỗ vít cho ray thứ hai. Bạn có thể dùng masking tape để ray đỡ trượt qua trượt lại. Sau đó lấy ray và laptop ra rồi khoan lỗ cho ray thứ hai. Bắt ray thứ hai vào, nhưng chưa siết chặt vít.

Trượt laptop lên hai ray. Chỉnh/siết vít để hai ray ôm vừa khít. Phần đuôi (aft end) của laptop nên có độ rơ ít nhất có thể, nhưng máy vẫn phải trượt lên xuống nhẹ nhàng. Rơ nhiều sẽ làm cơ cấu “mating” của connector hoạt động tệ đi rõ rệt.

Lắp cụm connector

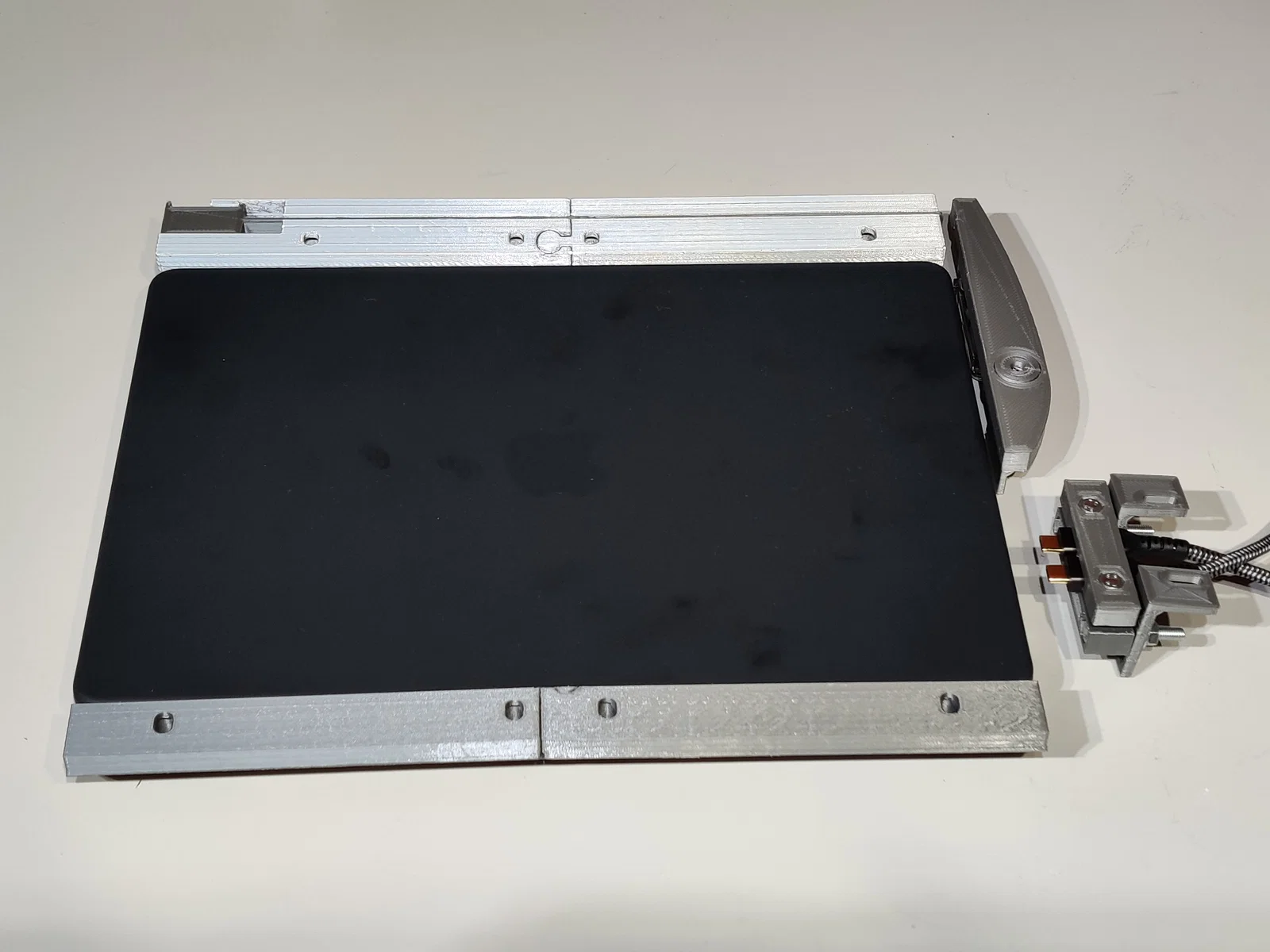

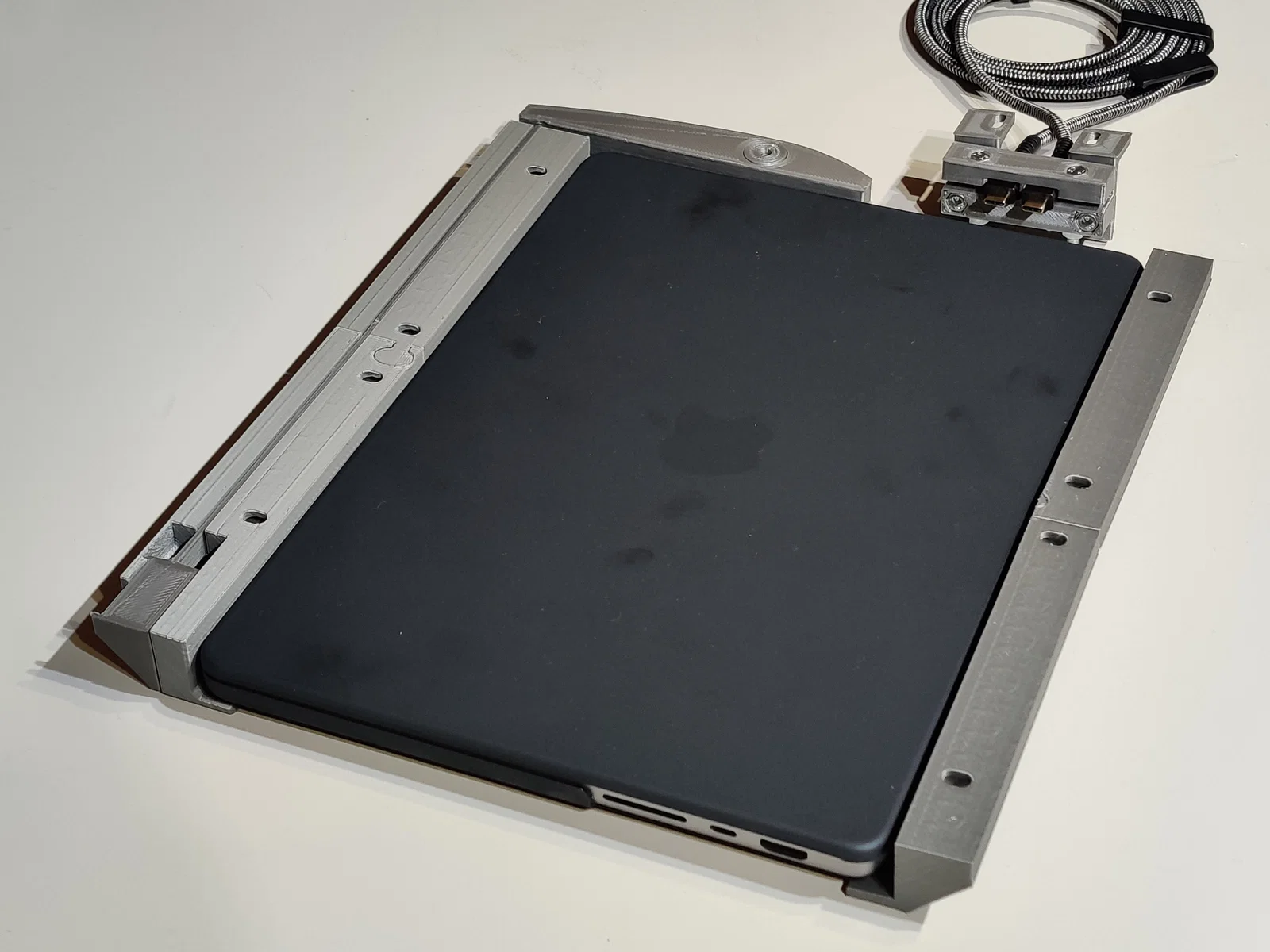

Xong phần ray thì lắp cơ cấu connector. Bắt đầu bằng cách kẹp đầu USB-C connector (một hoặc nhiều đầu) vào giữa các miếng khung connector frame. Đảm bảo cắm vào máy dễ dàng rồi siết ê-cu của connector frame.

Tiếp theo, gắn các bracket bằng bulông, nhưng chưa siết chặt. Khi laptop đang nằm trên ray, cắm connector vào máy, rồi ép cụm ray sát lên mặt dưới bàn và đánh dấu vị trí các rãnh lắp bracket. Lấy máy ra và khoan lỗ. Trượt laptop vào lại, cắm connector, rồi bắt các bracket vào mặt dưới bàn. Sau đó, nếu bạn thấy canh thẳng ổn, siết ê-cu bracket để cố định cụm connector. Kiểm tra connector đã thẳng hàng và bạn có thể trượt máy vào/ra dễ dàng.

Lắp cơ cấu cần đẩy (ejection lever)

Miếng cuối cùng là cơ cấu cần đẩy. Nếu bạn chưa làm, trượt thanh nối dài của nút bấm (button extension rod) vào đúng vị trí. Sau đó, khi laptop đang nằm trong dock, đánh dấu lỗ vít cho trục xoay của cần (lever pivot cylinder). Lấy laptop ra, khoan lỗ, rồi bắt cần và trục xoay vào. Xong!
