Vỏ bàn phím máy tính dạng nêm phong cách retro

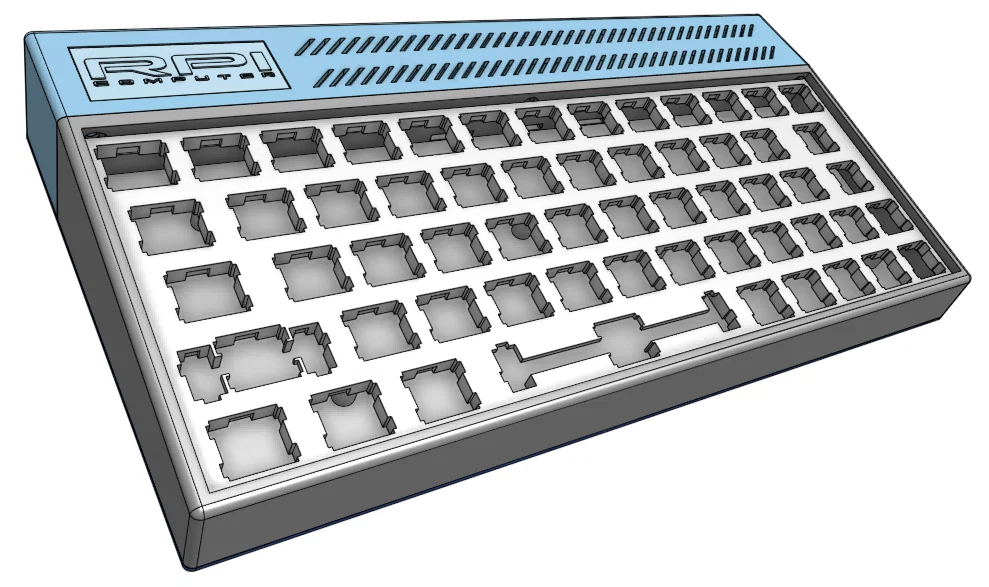

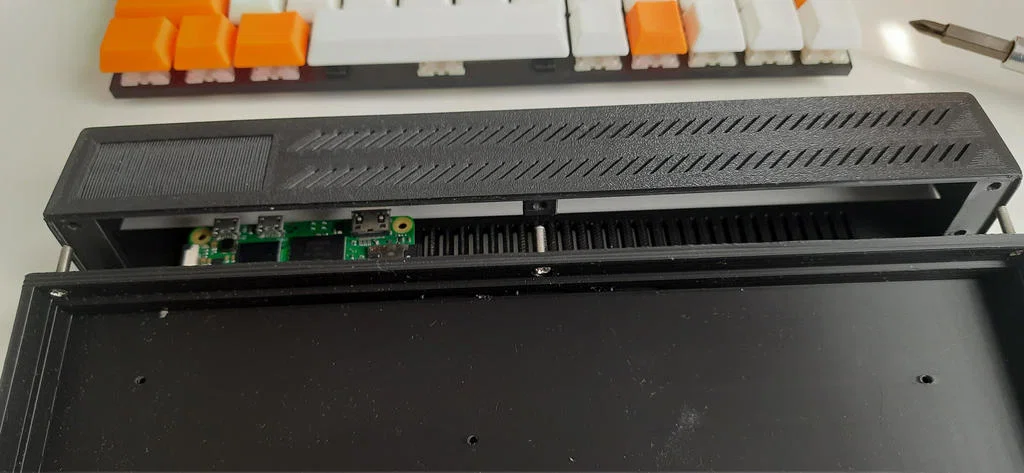

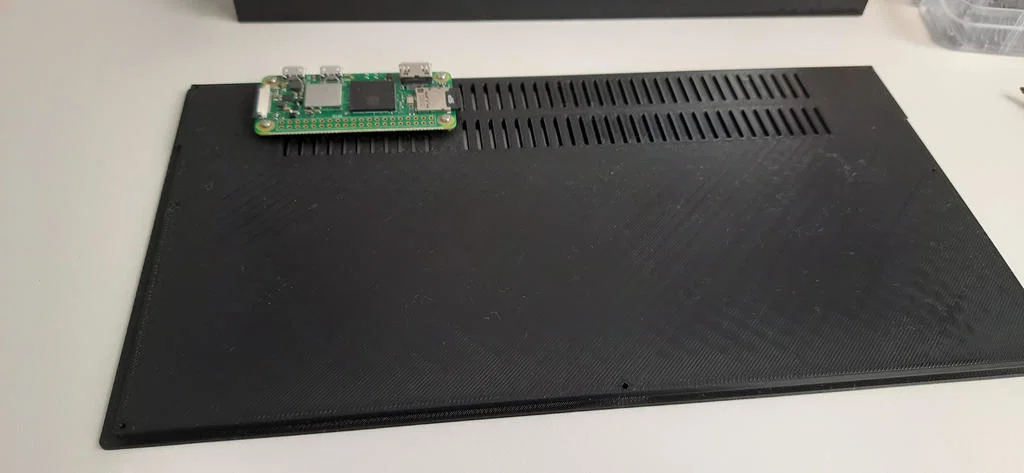

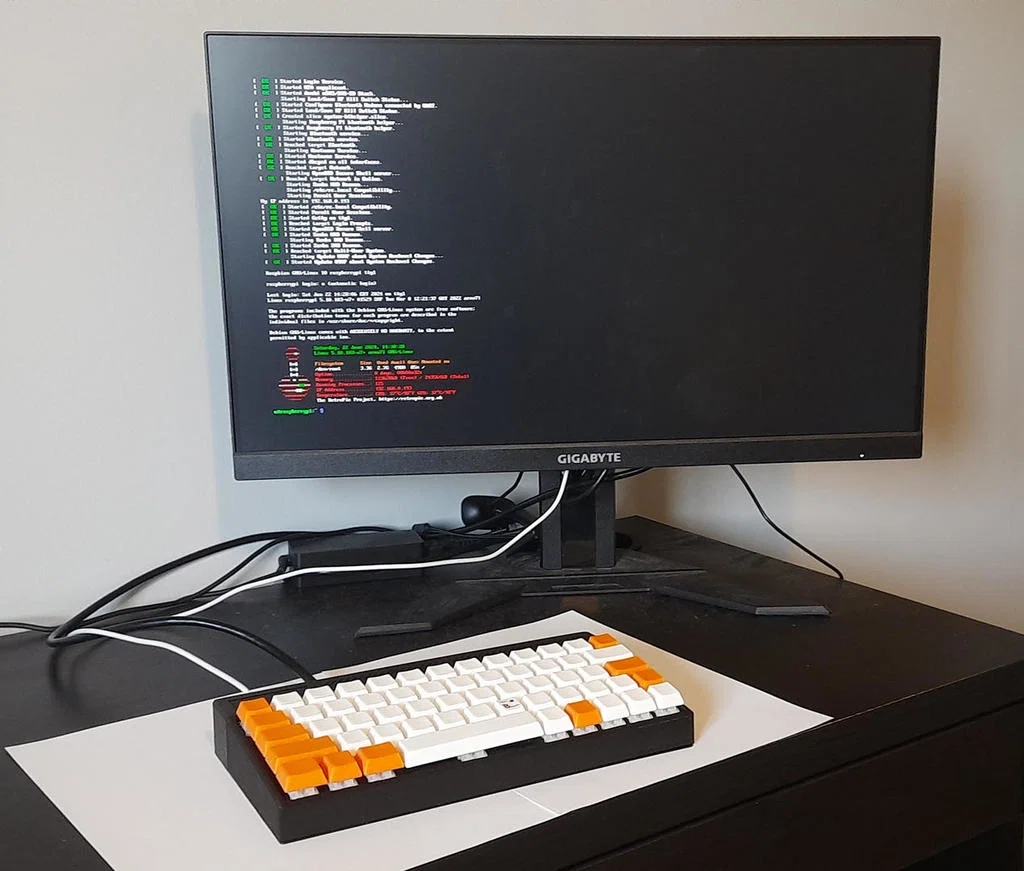

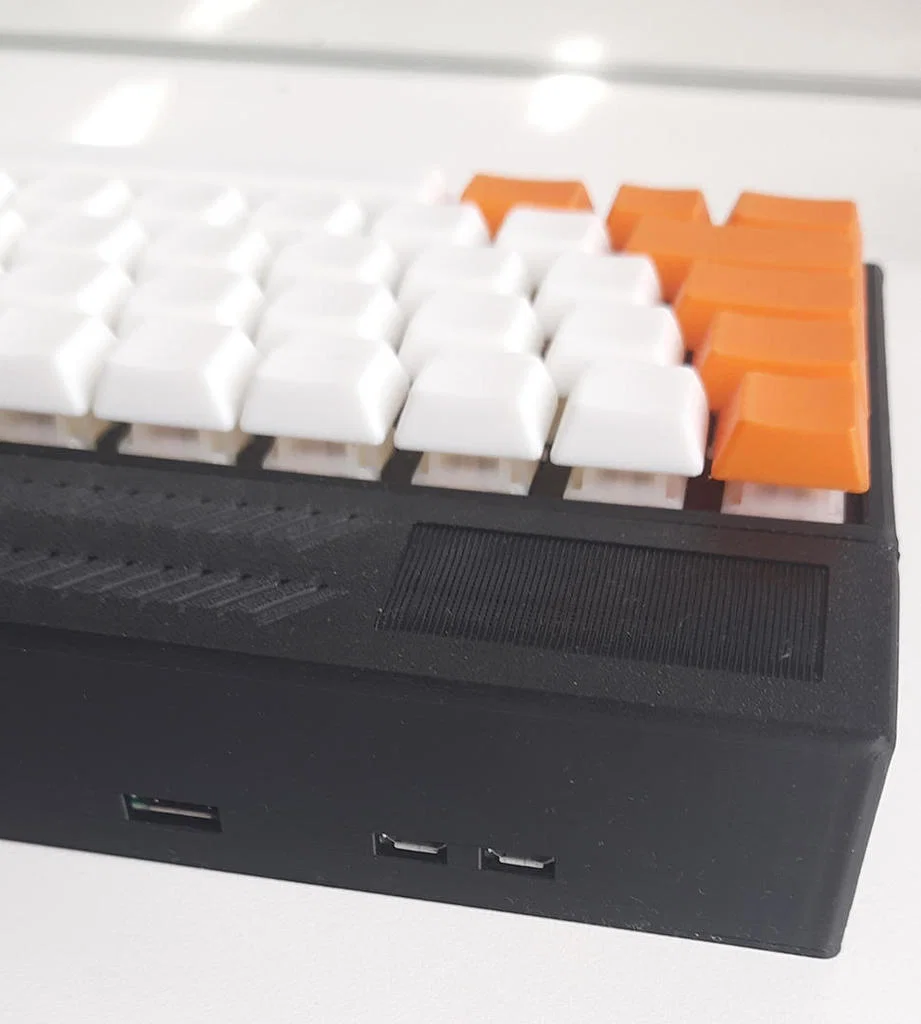

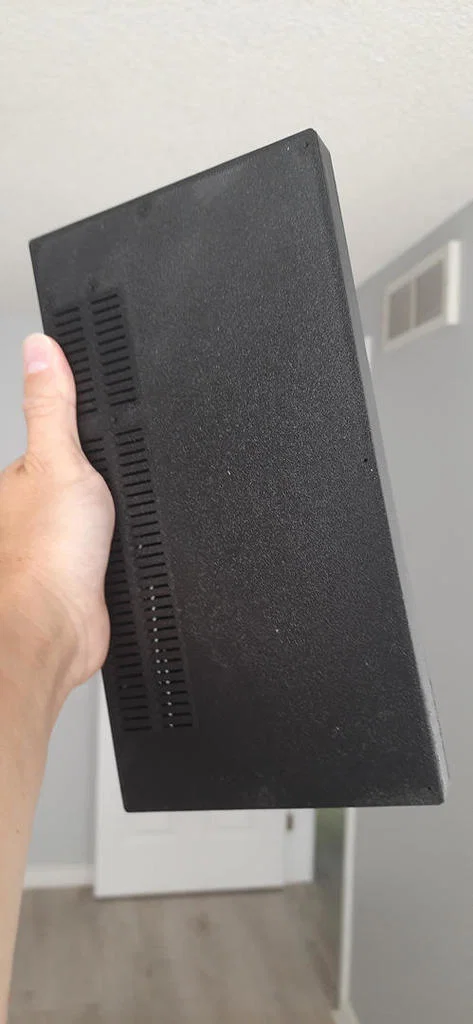

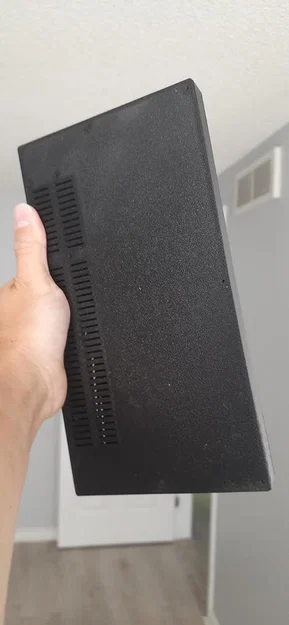

Đây là một mẫu vỏ bàn phím máy tính dạng nêm (wedge) phong cách retro khác, có thể in nguyên khối mà không cần chia nhỏ chi tiết. Bố cục bàn phím là layout tùy biến 58 phím thiết kế cho PC, có cụm phím điều hướng (cursor keys) riêng. Ngăn phía sau có chỗ đặt bo Raspberry PI 2 Zero, nhưng kích thước vỏ là dạng parametric nên có thể chỉnh để phù hợp với bo khác khá dễ.

Dự án và các mẫu/tệp bổ sung có trên: https://github.com/JSmith01/zx-keyboard/tree/master?tab=readme-ov-file#13u-wide-keyboard-case-for-a-wedge-case-computer-wip

Tất cả file nguồn CAD đều được chia sẻ miễn phí trên Onshape CAD:

• Case: https://cad.onshape.com/documents/80a6f71aa4ea5afbe3c2f400/w/0c9d95387bdbef7828758cf6/e/f104cb4e70454155592a95cd?renderMode=0&uiState=66de39ae955acf43bb4a916e
• Stabilizer re-bend tool 6.25u -> 4.5u : https://cad.onshape.com/documents/ae3792f91f504da8d6e72a6f/w/ced467ad9bcd54dddc1017f0/e/babc9538a75bcf5462f88daf?renderMode=0&uiState=66de3a5012896b37f23ab387
• keycaps (parametric): https://cad.onshape.com/documents/8eec099704dd56ee90a99779/w/f094e603417fd53c8f53642f/e/6200ad26f37156b8d2f7b3c0

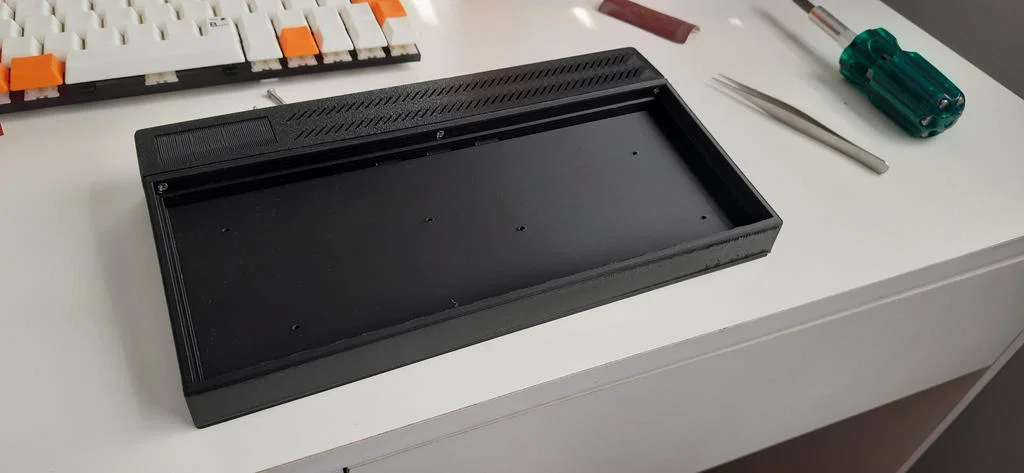

Ghi chú in 3D: phần đáy và plate bàn phím nên in theo hướng bình thường, phần lưng (back part) thì đặt nằm trên bề mặt trên của nó. Khó nhất là phần vỏ phía trước (front case) — nơi chứa/ôm plate bàn phím. Mình thử in nó nằm trên mặt trên với support thường, nhưng kích thước bị quá sít và chất lượng in không tốt trên Bambulab A1; gỡ support cũng rất cực. Vì vậy cách hợp với mình nhất là in dựng theo cạnh nối với phần lưng, dùng tree supports. Mình tô tay (hand-painted) các vị trí cần support thành các đường bên trong hộp, khoảng cách giữa các đường tầm 20–30mm.

Về profile, mình dùng preset 0.12 fine với filament PLA của Bambulab, và chỉnh “wall loops” lên 4 (mặc định là 2). Phần trước lớn nhất mất khoảng 7 giờ để in xong.

Với keycaps thì cần chất lượng in tốt nhất. Mình dùng mặt chéo phía trước làm đáy để hướng xuống plate (-120/120 độ). Về lý thuyết có thể in keycaps trên 2 plate, nhưng với mình mẻ in lớn (màu trắng) bị fail, nên mình chia in theo lô nhỏ 6–12 keycaps thôi.

Trừ phần đáy, mấy phần còn lại chắc sẽ vừa với plate nhỏ hơn; loại phổ biến 220x220 cũng ổn.

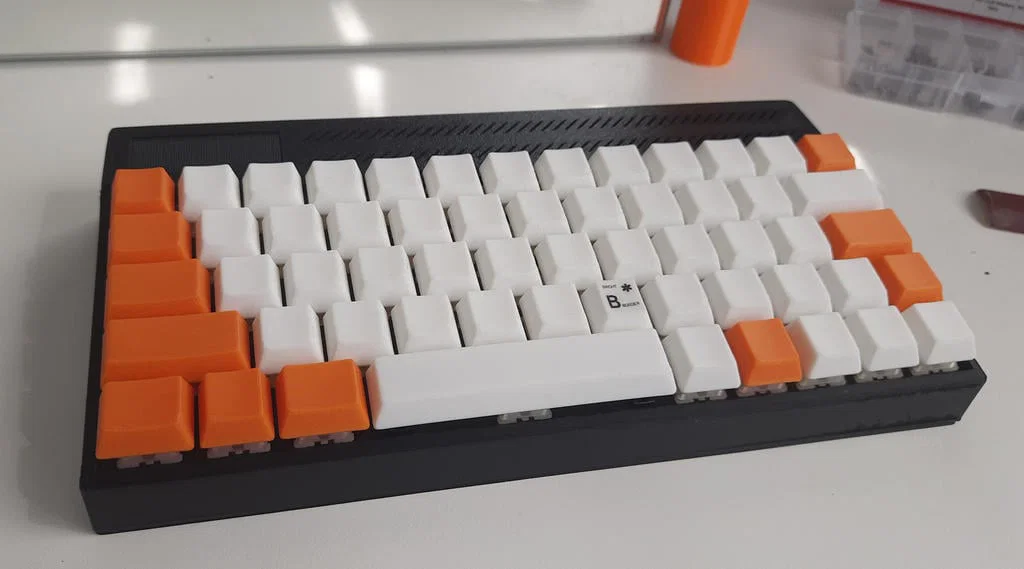

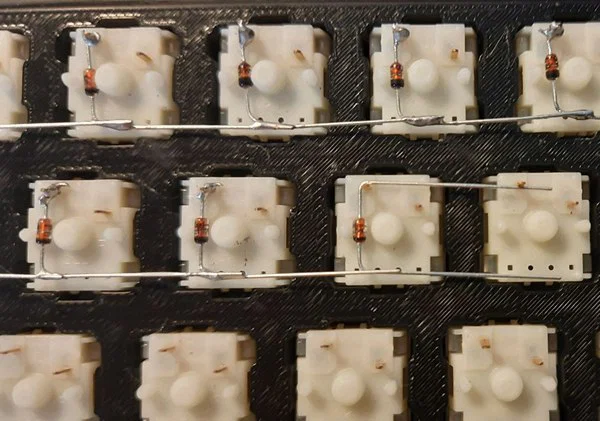

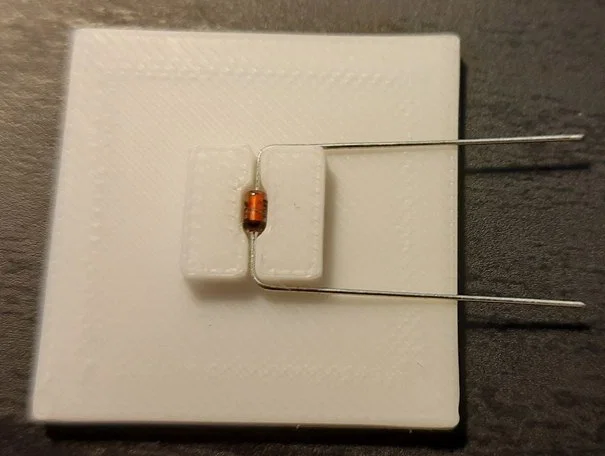

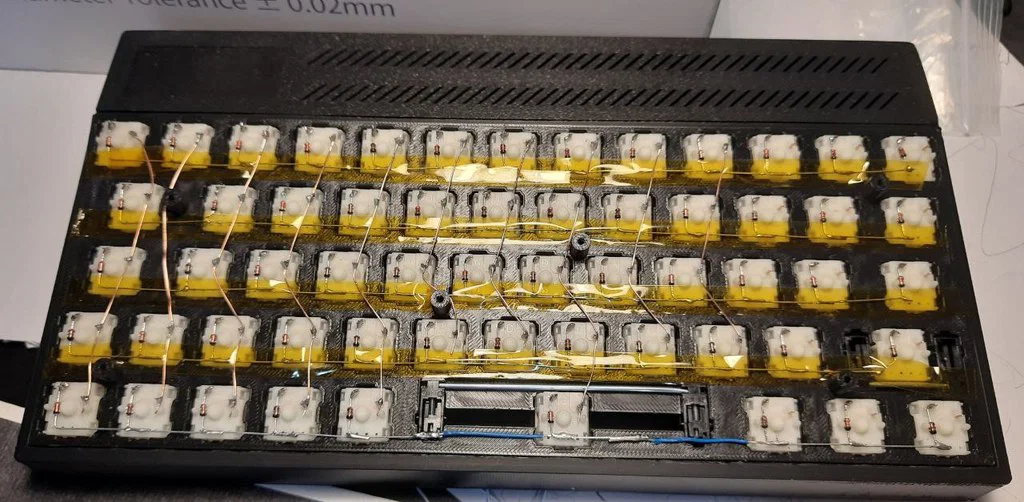

Mình chưa hoàn thiện phần đi dây, nhưng đã gắn 58 switch gateron yellow và 2 stabilizer gắn plate (2u và 6.25u đã chuyển thành 4.5u) và đã hàn diode vào. Để bẻ chân diode, mình có làm một tool riêng.

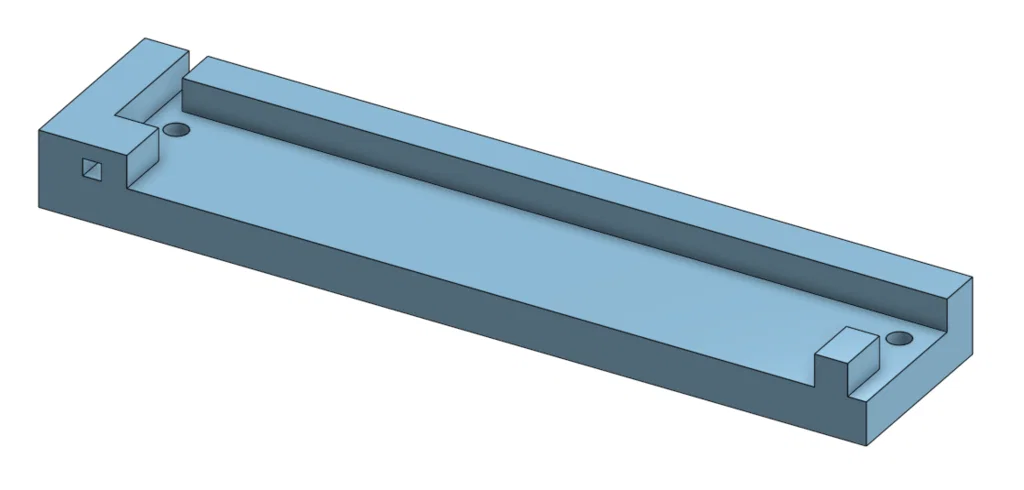

Do không mua được stabilizer 4.5u cho phím “Space”, nên mình tạo tool để uốn lại stab lớn 6.25+ u thành 4.5u. Tool này cần 2 con ốc/bu-lông M2 ngắn (6mm là đủ), và có thể tái sử dụng cho bộ vỏ.

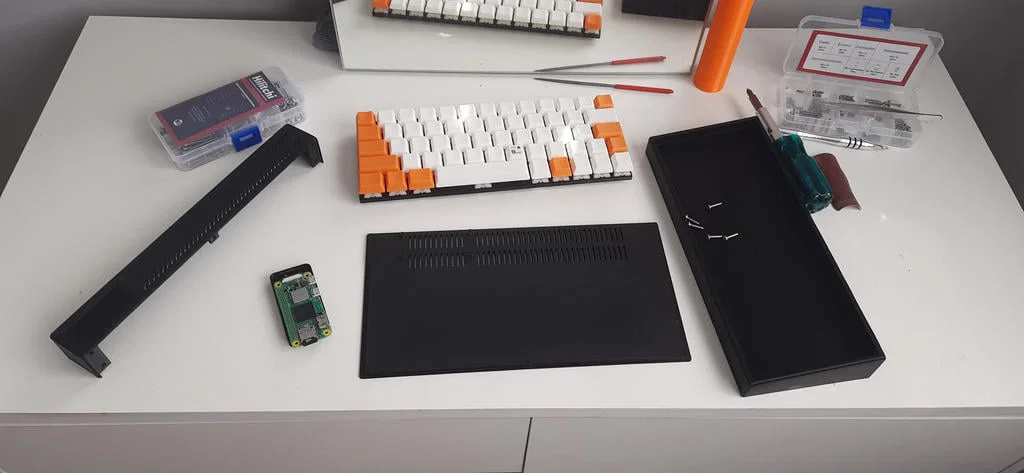

Lắp ráp vỏ sẽ cần khoảng (~20) ốc/vít M2 dài 6–8mm và 5 bộ bu-lông M3 8mm kèm đai ốc. Hiện chưa dùng threaded inserts (chưa?). Có thể cần chà nhám nhẹ, nhất là chỗ support tiếp xúc với vỏ, và dũa lại lỗ M3 (độ hở clearance là 0.2mm).

Print Settings

Printer Brand:

Bambu Lab

Printer:

A1

**Rafts:**

No

Supports:

Yes

**Resolution:**

0.12

Infill:

rectilinear

**Filament:** Bambulab, Sunlu PLA Black, white, orange

Category: Computer
