Chuyển đổi sang chuột công thái học (vertical) – CONVERSION A RATON ERGONOMICO

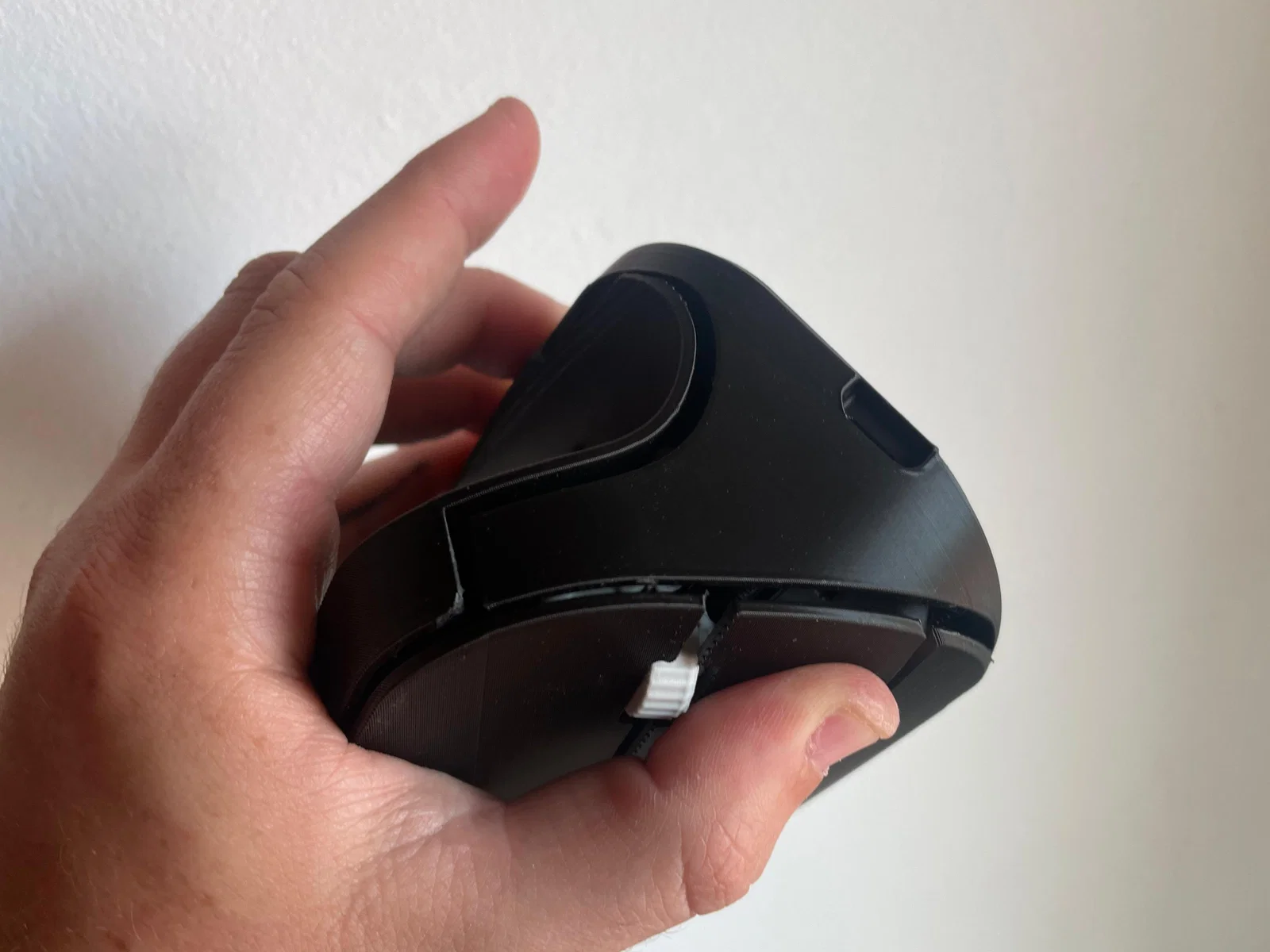

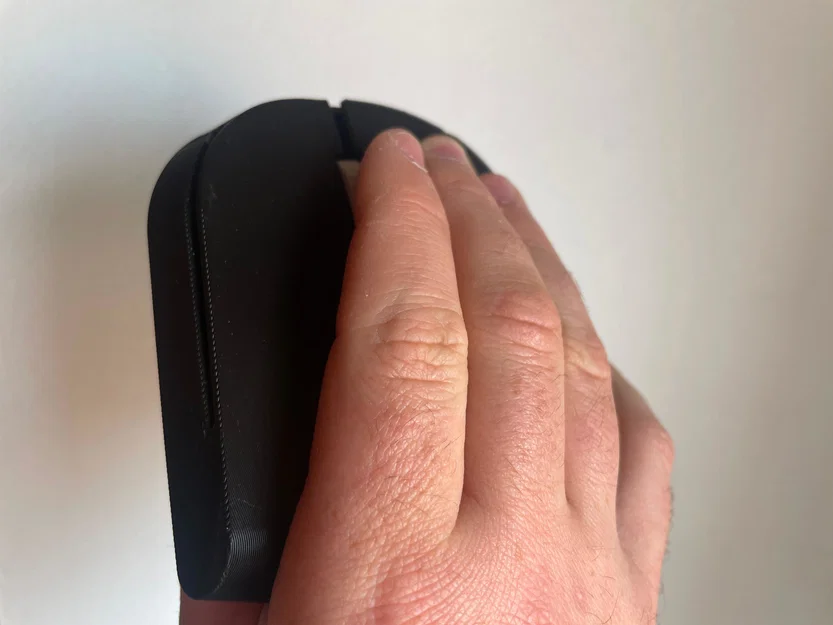

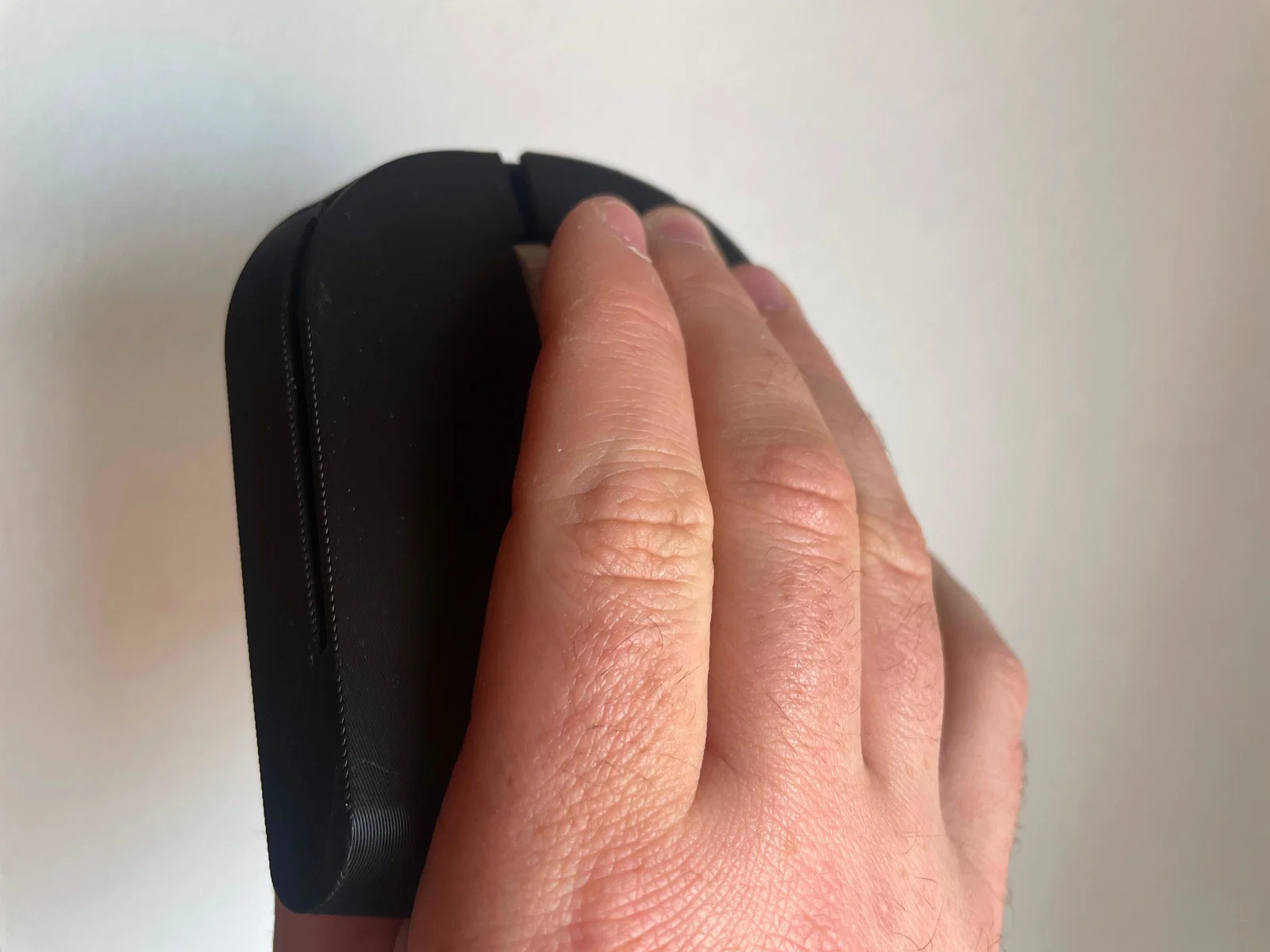

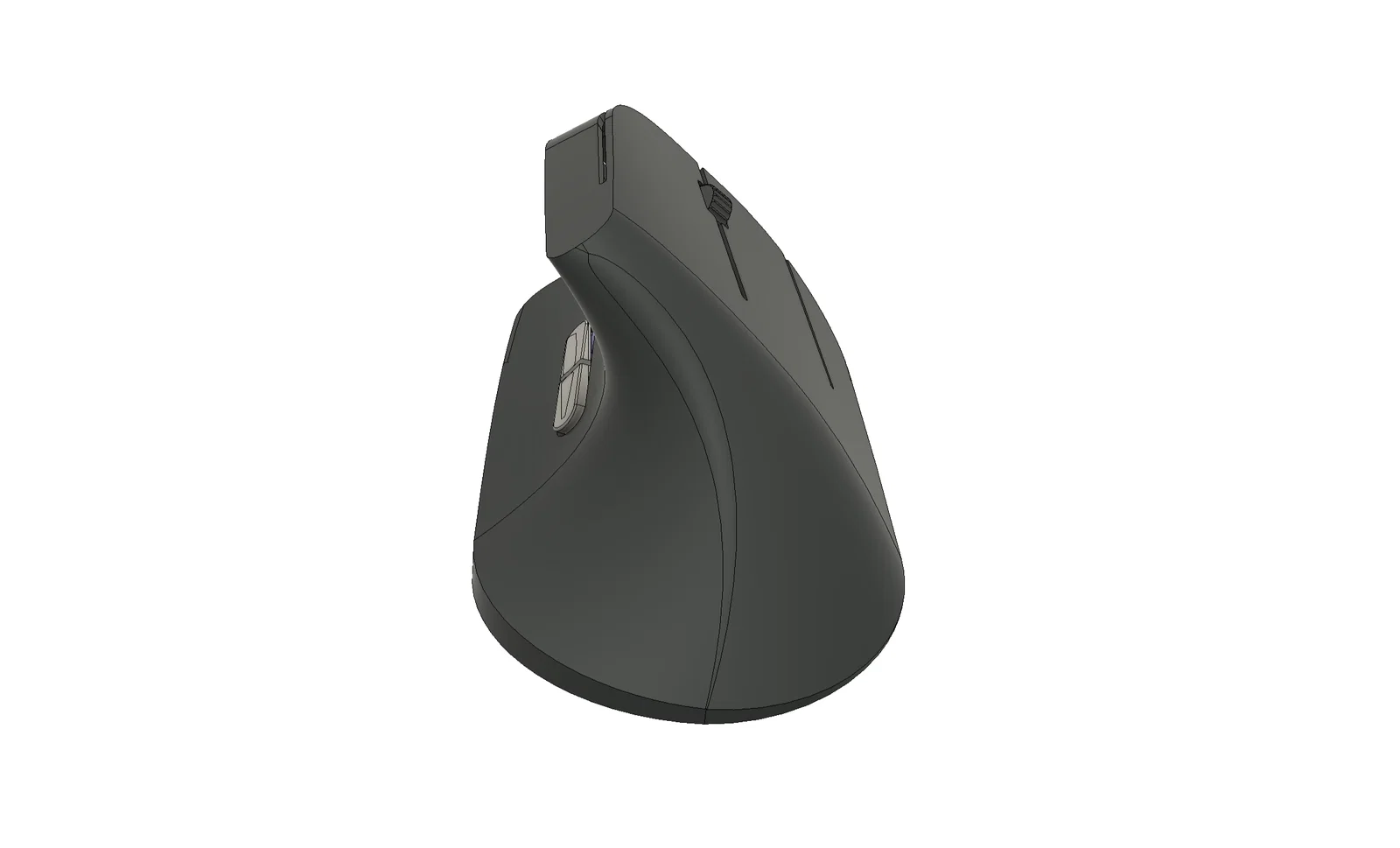

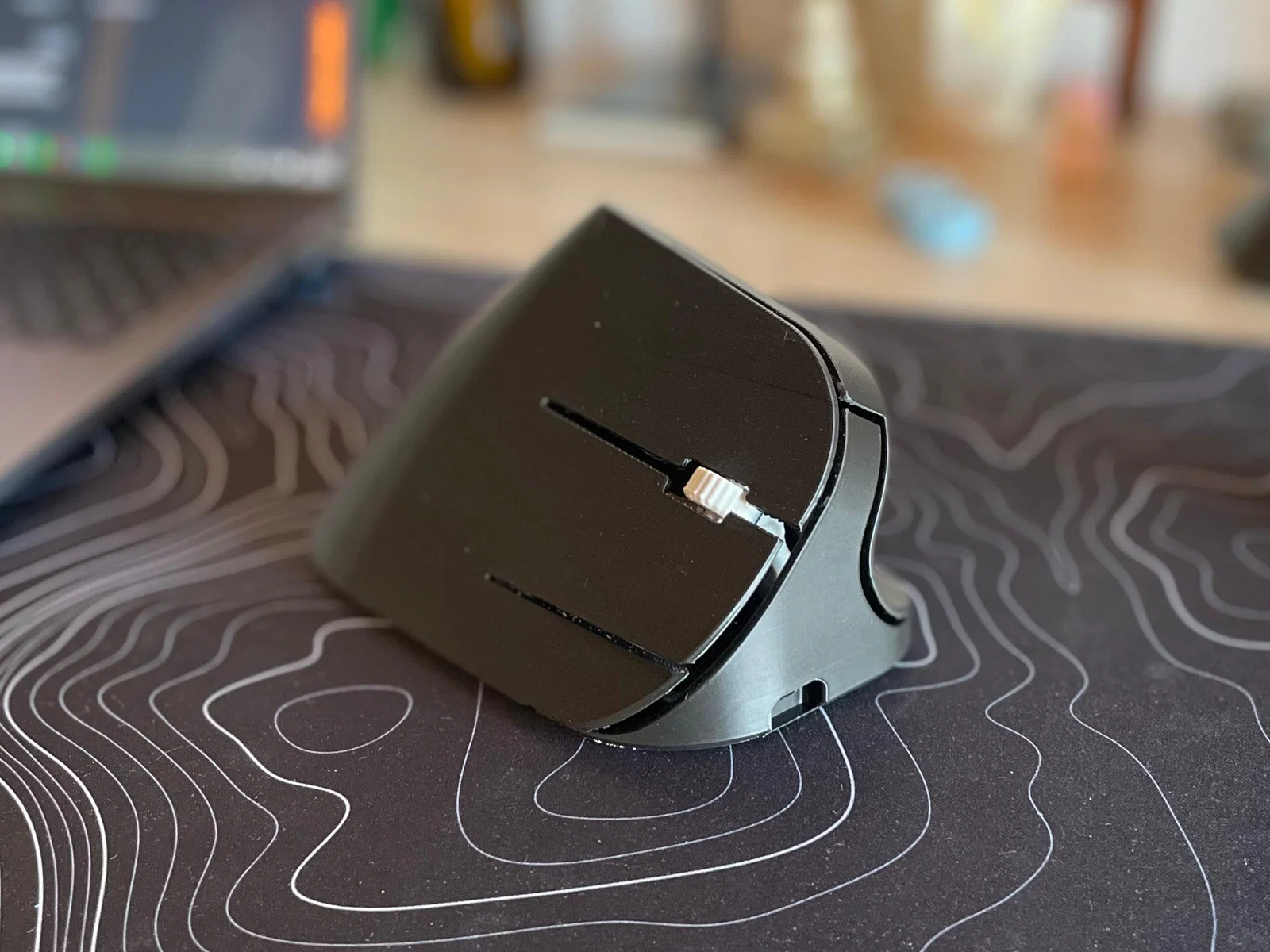

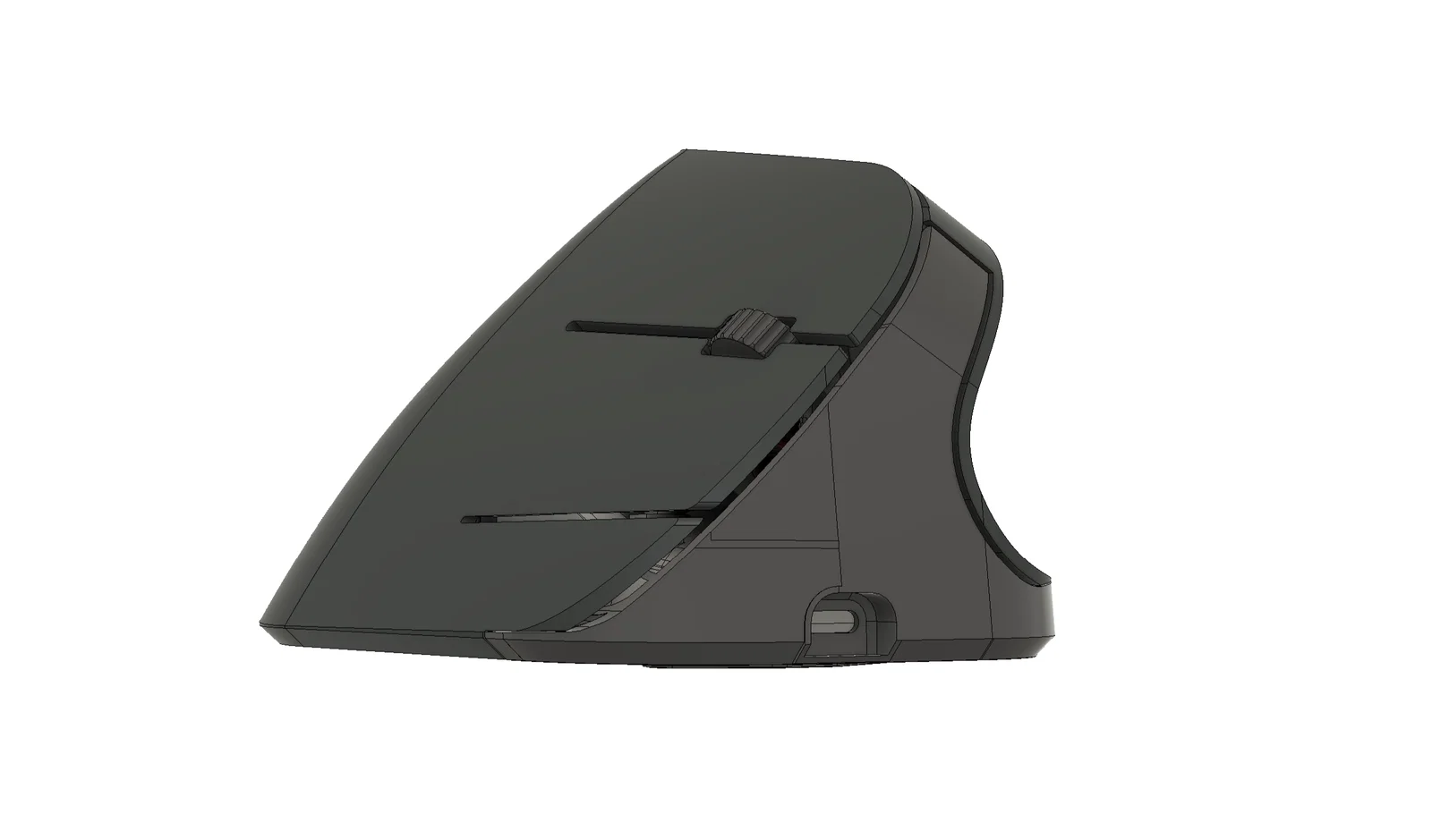

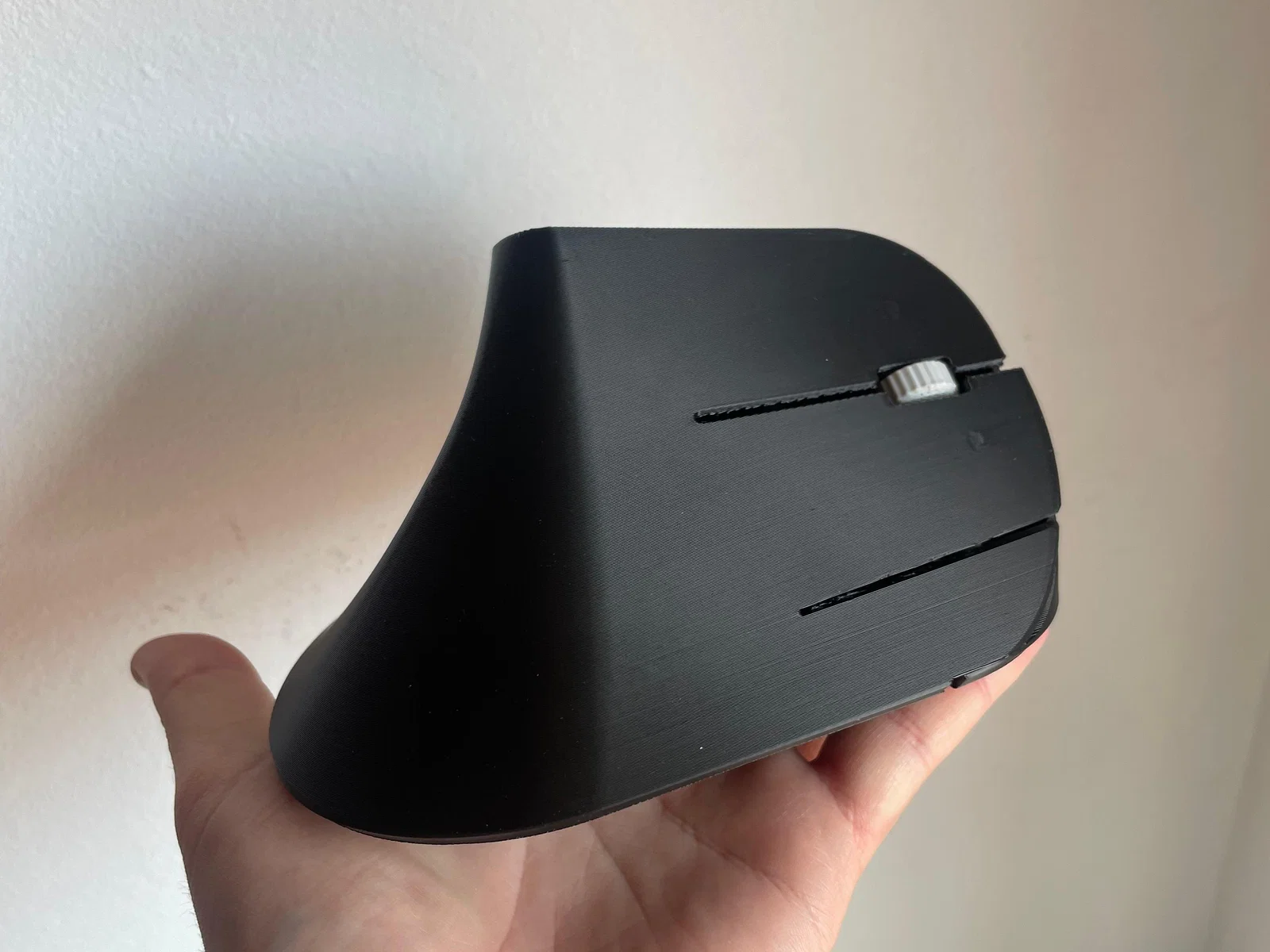

Với đề xuất này, mình đã remix các mẫu vỏ (housing) nguyên bản của HyperX Pulsefire để tạo ra một phiên bản kiểu “vertical mouse” (chuột dọc) — một lựa chọn công thái học hơn cho những ai phải ngồi trước màn hình nhiều giờ.

Dù thiết kế hiện vẫn còn vài chi tiết thẩm mỹ nhỏ cần chỉnh, đây chỉ là lỗi rất nhẹ và khi in ra thì hầu như không thấy.

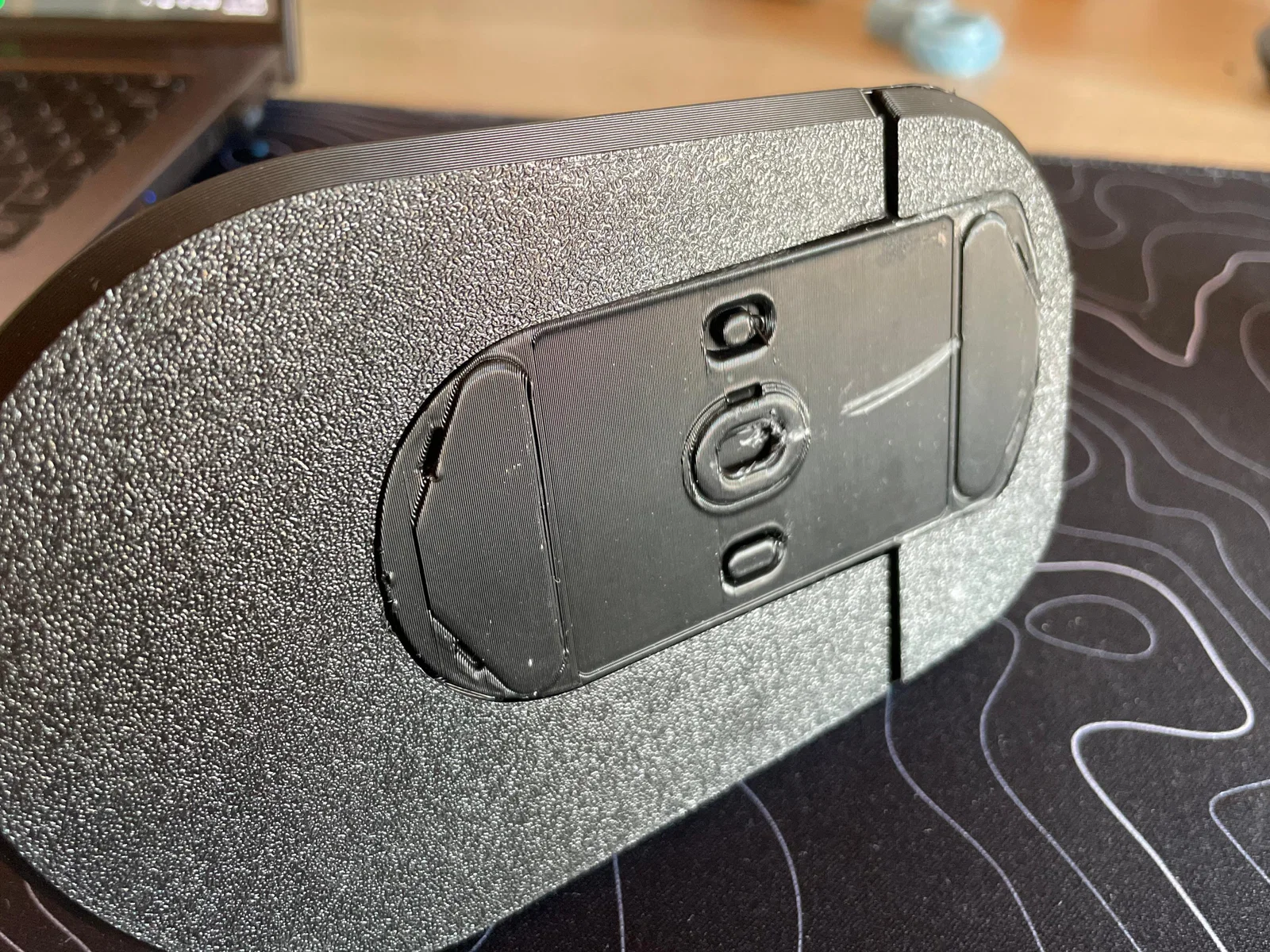

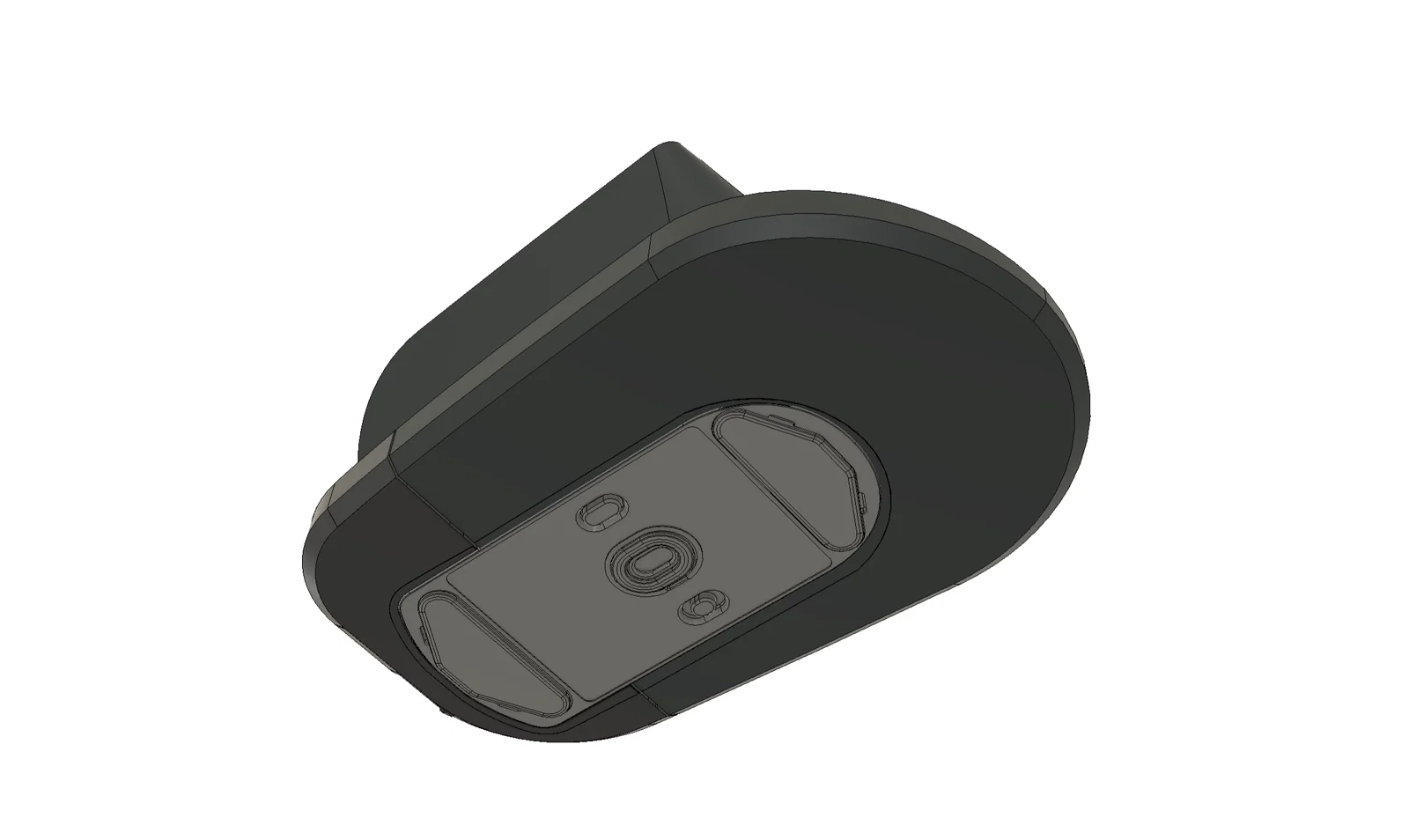

Phần vỏ chính đã được chỉnh để khớp với phần đuôi chuột, chừa không gian để lắp thân chuột zin và một khung mới dùng để kích hoạt các nút, tái sử dụng cơ chế click trái/phải.

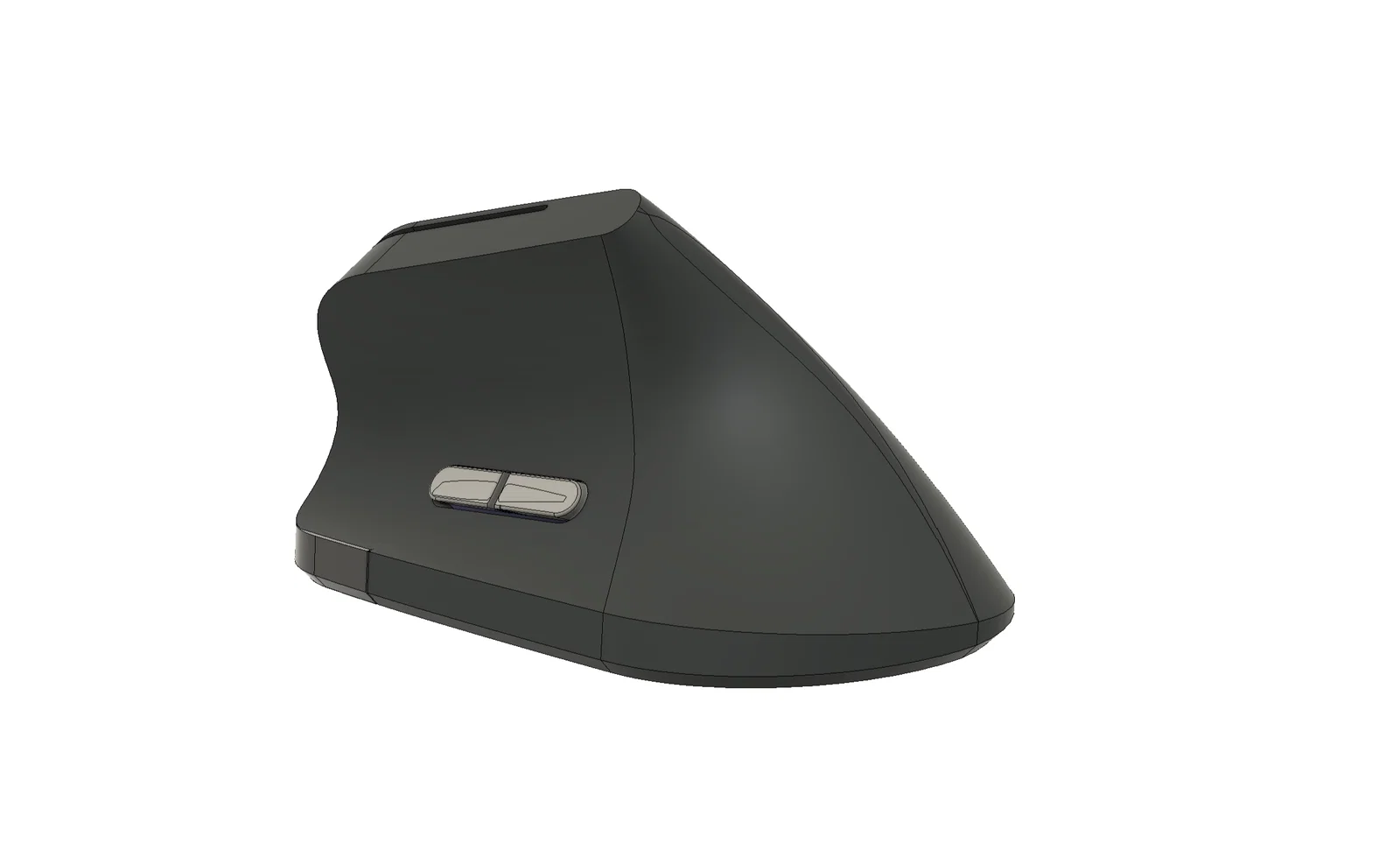

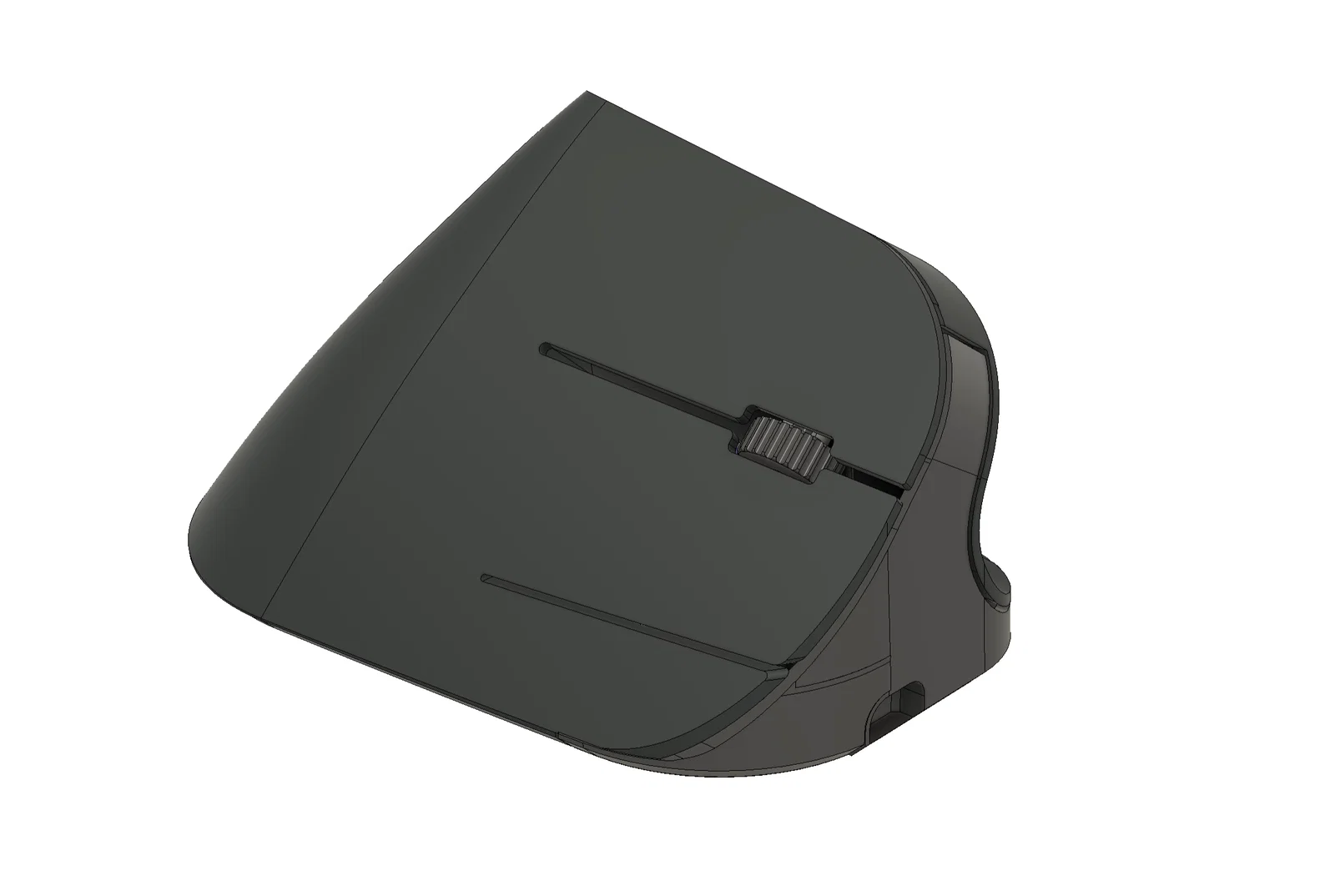

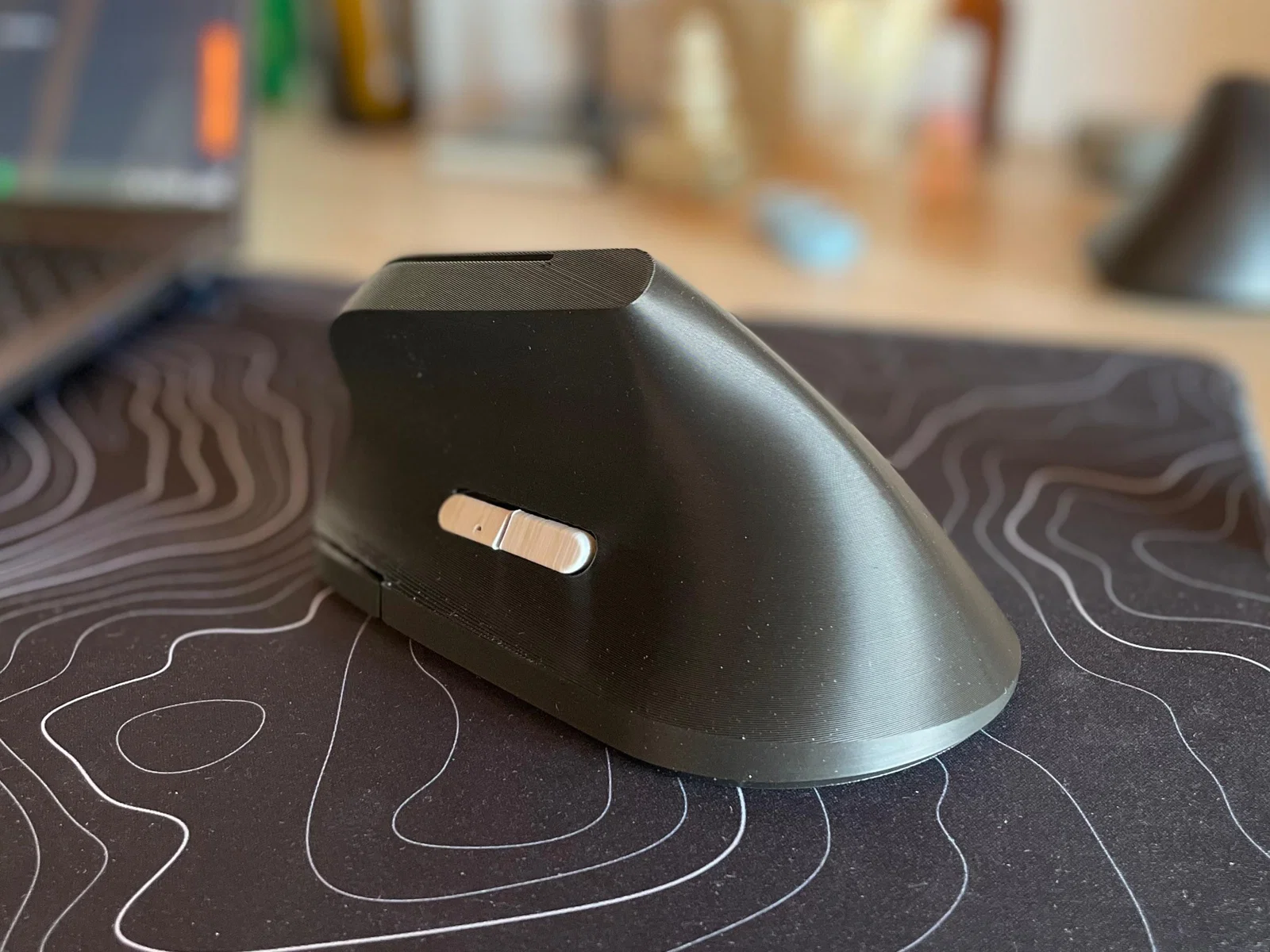

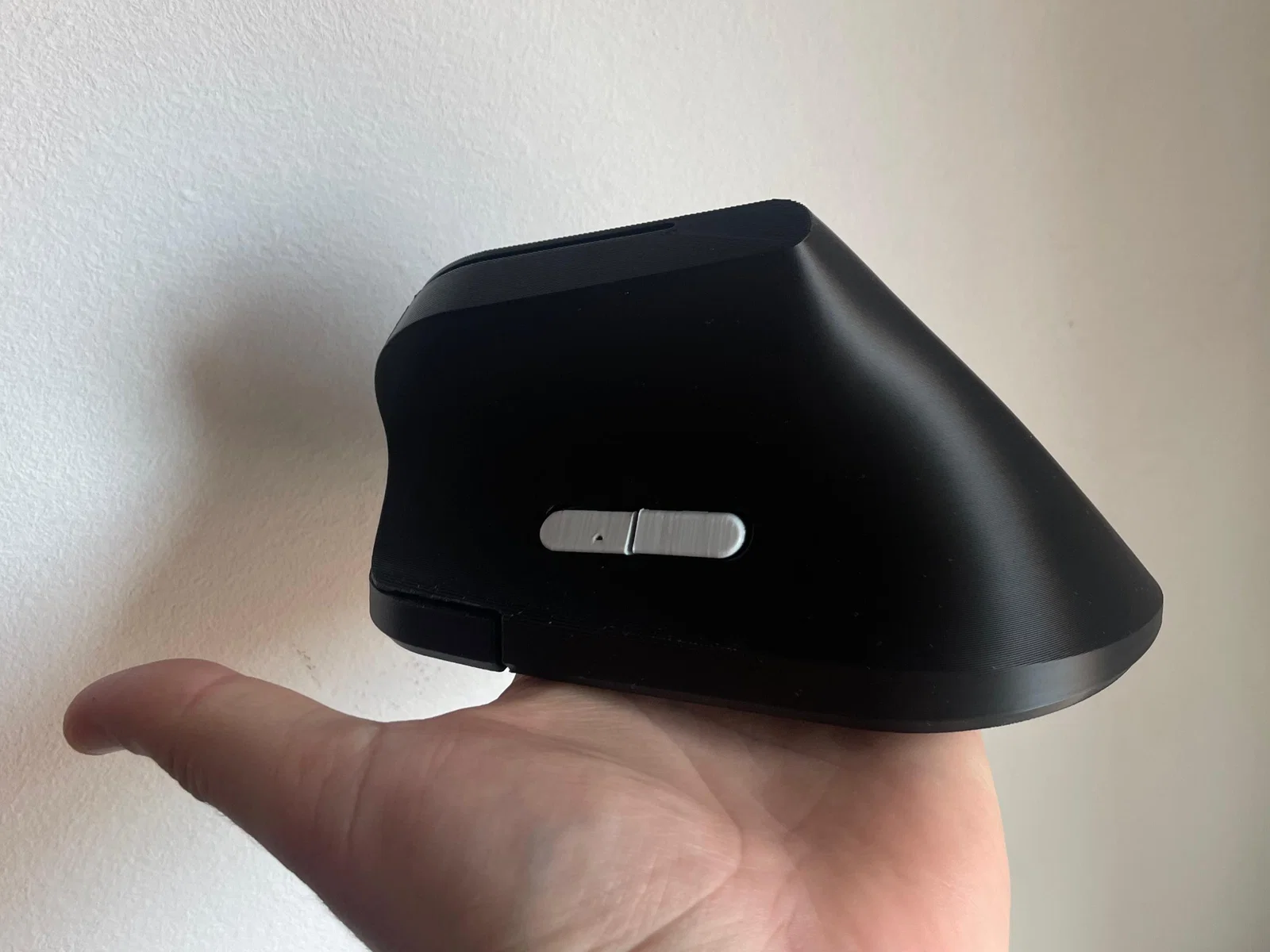

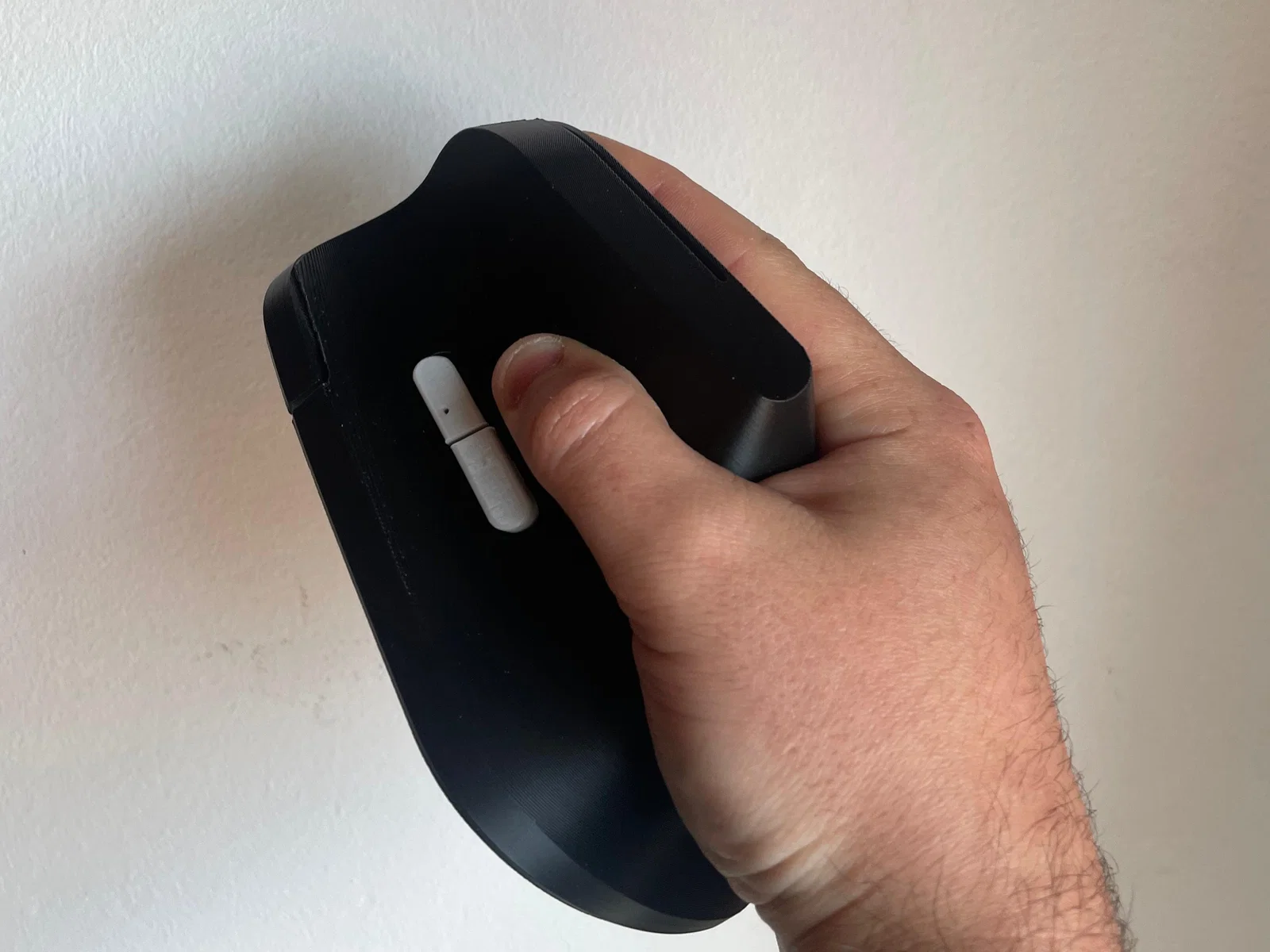

Để tạo dáng đứng và tăng độ ergonomics theo kiểu chuột Logitech, mình thiết kế một hệ bánh răng truyền chuyển động cho con lăn. Ngoài ra có thêm một ống dẫn dạng tubular để dẫn một đoạn filament, giúp nhấn các switch cho click R và L. Các nút phụ nguyên bản cũng được dời xuống vị trí dưới ngón cái để bấm thuận tiện hơn.

Lắp ráp:

Trước tiên lắp bánh răng nhỏ rồi tới bánh răng lớn, sau đó nhét 2 đoạn filament (ưu tiên loại flexible) vào các ống, chừa dư 1 mm ở đầu.

Bắt vít phần mặt trước vào thân chuột.

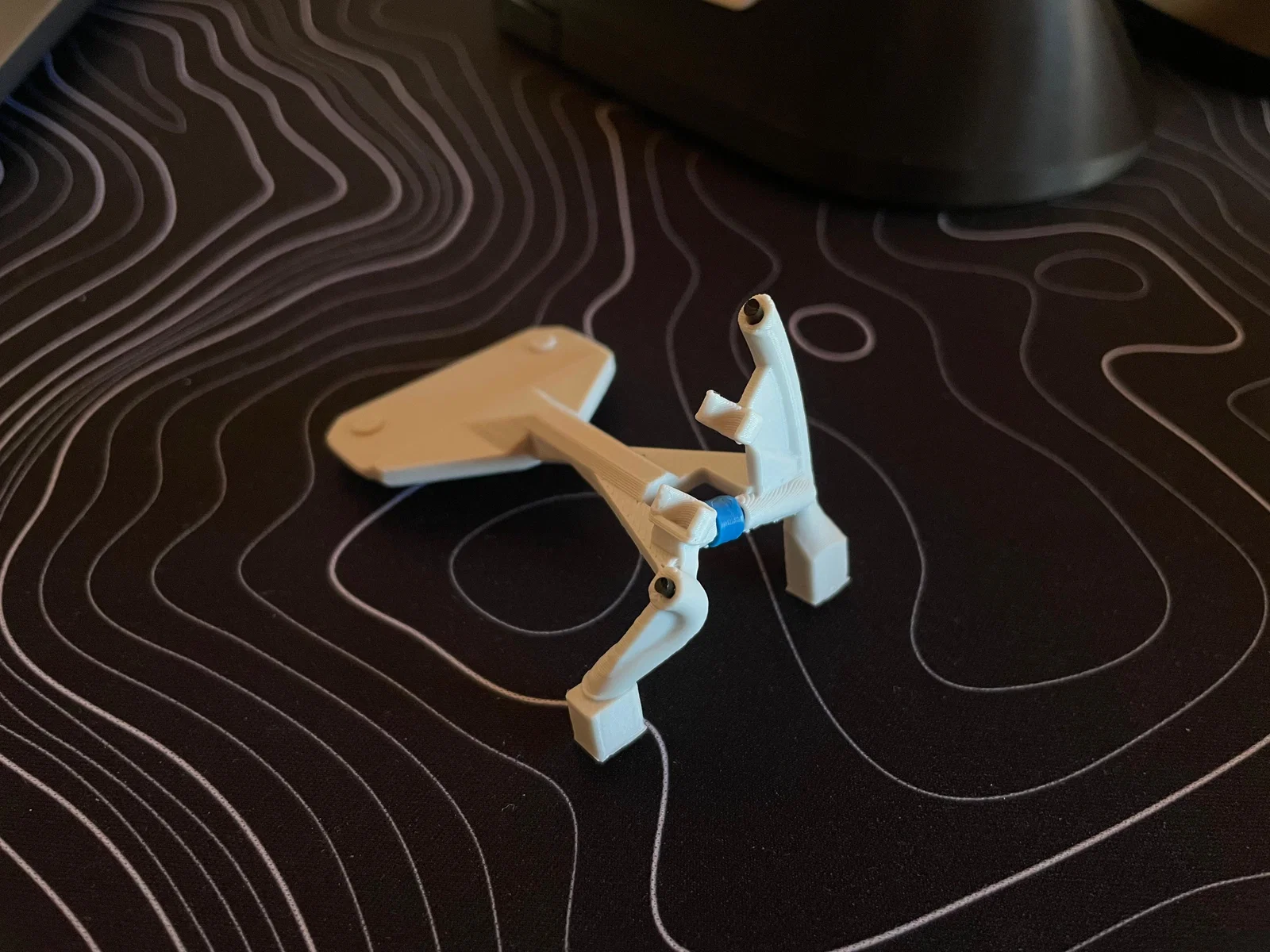

Lắp cơ cấu click và con lăn lên cụm này.

Gắn toàn bộ vào vỏ tổng.

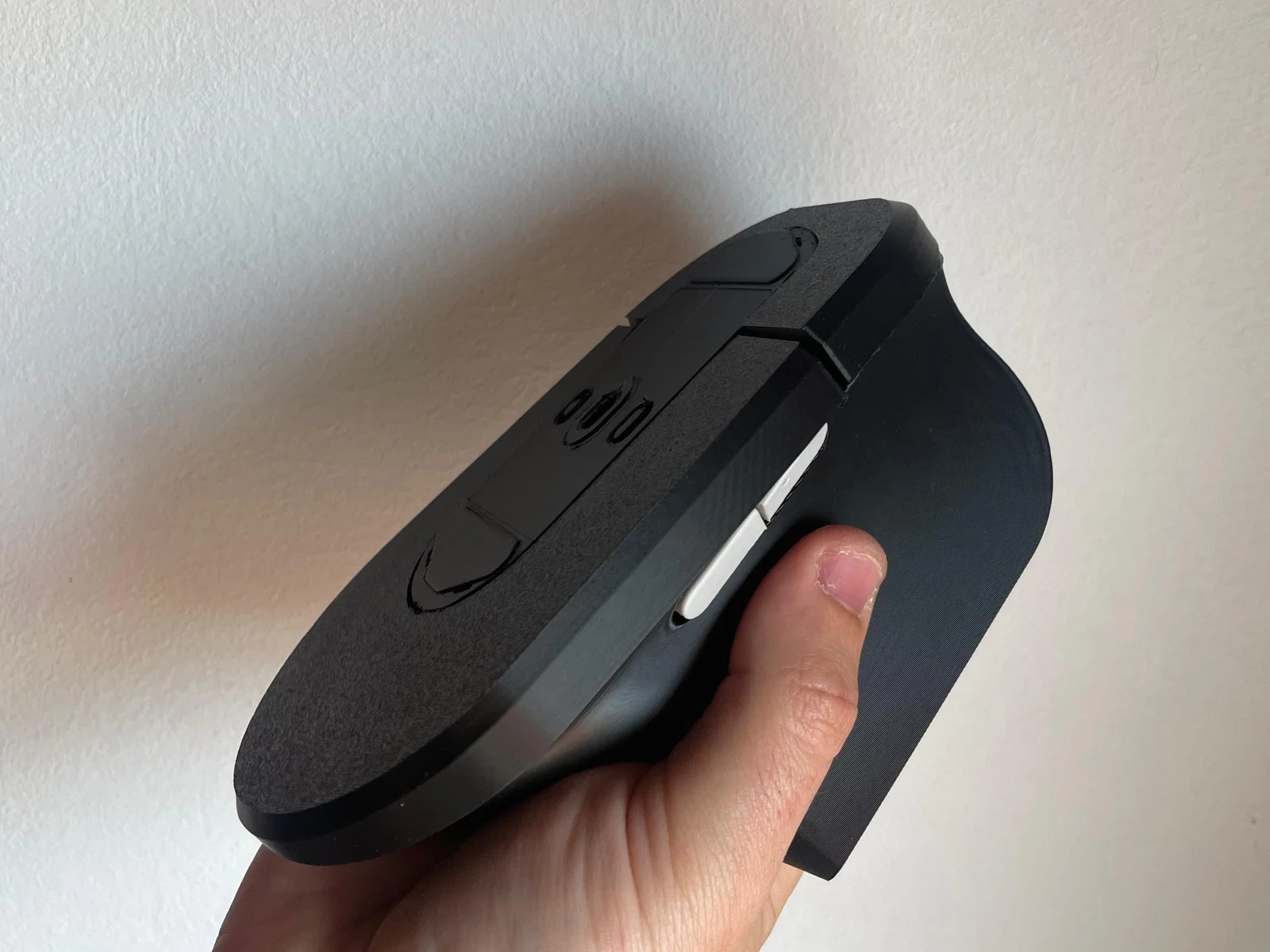

Cuối cùng, lắp các nút hông.

In 3D:

Để in đúng, làm theo hướng đặt mẫu (orientation) như trong hình. Các bánh xe có thể in bằng TPU để tăng độ bám.

Thông số khuyến nghị:

• Chiều cao lớp (Layer height): 0.2 mm
• 2 hoặc 3 perimeter (vòng tường)
• Organic supports tự động
• Infill kiểu gyroid 10–15%
