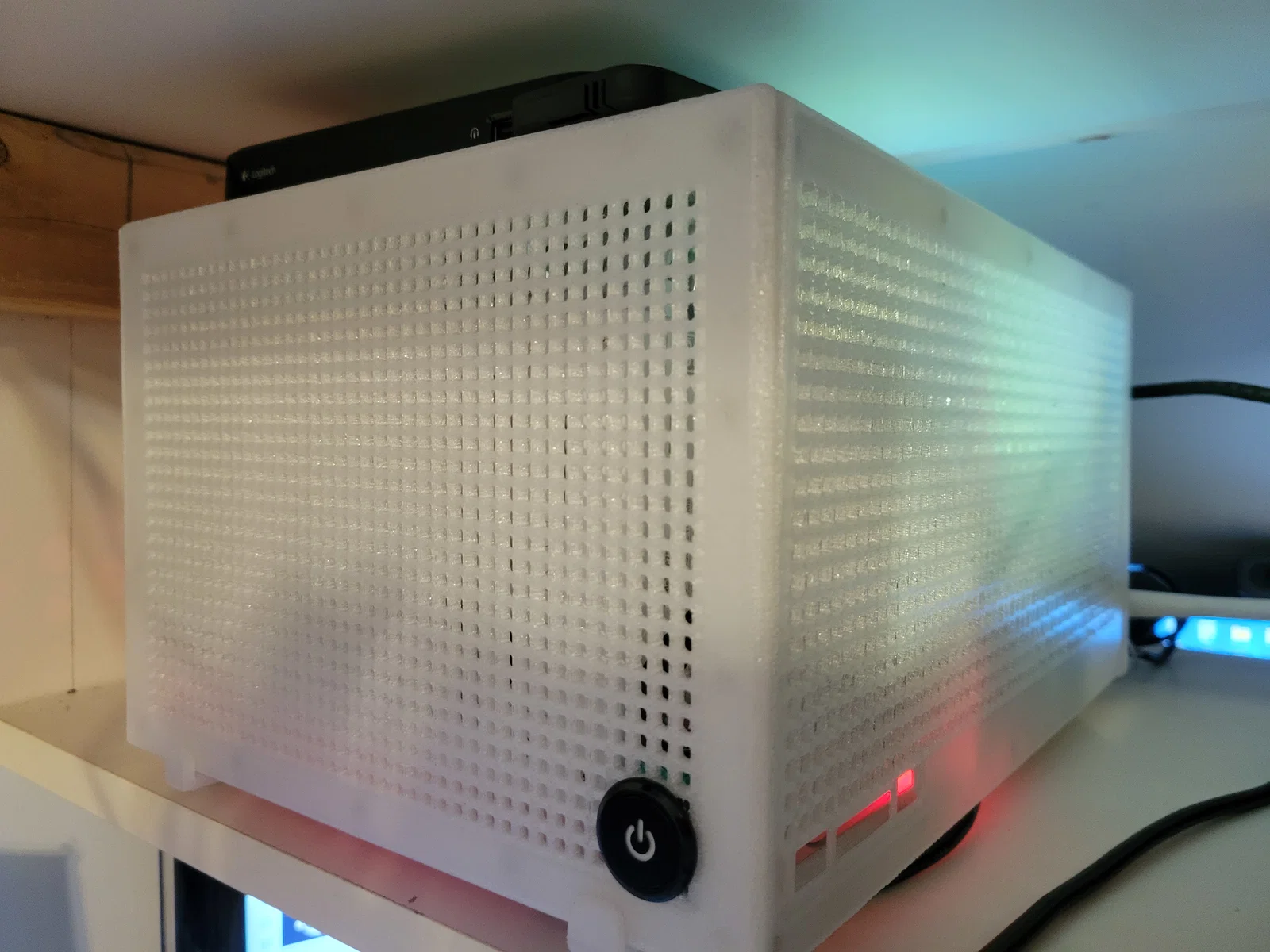

Đây là những lần thử đầu tiên của mình để tạo một mẫu vỏ PC mini-ITX khác.

Trước giờ dùng Cougar QX, mình muốn một cái nhỏ hơn, dưới 10L, vẫn lắp được cấu hình khá mạnh, và càng “toolless” càng tốt.

Ngoại trừ 2 chỉnh sửa kích thước nhỏ lẽ ra nên làm từ đầu, thì cái case này đạt gần như đủ tiêu chí.

Nó lắp được:

-mainboard mini-ITX
-GPU 2 slot dài tới 267mm (mình đang dùng 6700XT reference)
-Gần như lắp ráp không cần dụng cụ, không cần insert hay standoff
-Chỉ dùng SFF PSU

Có chỗ cho 2.5" SSD, và nếu bắt buộc thì bạn có thể đặt tạm 1 ổ 3.5" HDD đâu đó... mình có làm rồi nhưng hiện tại hơi “căng”/không chắc chắn.
Mình dự tính sẽ in thêm một cái cage/support nhỏ cho HDD để cố định ổ vào vị trí hợp lý.

Có rủi ro va chạm khá cao giữa nút nguồn và front USB panel. Cái của mình đang trên đường về, nhưng mình có thể phải chế chút để gắn được cổng USB đầu tiên vì nút nguồn “dài” quá, thò vào trong case nhiều.

Đây là danh sách bạn sẽ cần:
-Khoảng 1.3 đến 1.5kg filament, tùy cách bạn dùng support và infill.
-Nam châm 4mmx2mm, rất nhiều! Tầm 136 viên! Link: https://a.co/d/4UN55Vg
-Dây nguồn đầu 90 độ
-Nút nguồn 16mm, Link: https://a.co/d/8G7iHmA
-Front usb/audio panel, Link: https://a.co/d/c8uIjbO
-Keo siêu dính (super glue)
-Mỏ hàn (có thể cần, tùy độ “tolerence” của lỗ)

Nhìn chung đây là một project vui, mình khá hài lòng với kết quả.
Mình khuyên bạn nên in phần frame nghiêng một góc, vì mình in với phần đáy dựng thẳng đứng nên lúc vệ sinh và lắp ráp có vài chỗ bị nứt/gãy trên frame. Sửa lại được, nhưng chắc chắn mình sẽ không mang cái case này trong balo.

Và tùy dây nguồn của bạn, có thể bạn phải kê thêm chút gì đó dưới chân trước (hoặc cả 4 chân), vì mình thiết kế khá sát, một số dây có thể cần thêm vài mm khoảng hở.

Mình in bằng Clear Hyper-PETG của Creality trên Anycubic Mega X, chạy setting chậm (siêu chậm!) để ra bề mặt đẹp hơn (như bạn thấy vẫn có stringing và nhiều lần retraction ở đoạn di chuyển ngắn).

Cứ liên hệ mình nếu bạn có câu hỏi, mình sẽ cố gắng trả lời nhanh nhất có thể!
Chúc bạn in vui :)

Kích thước: tính cả chân, khoảng 21.1cm x 28.7cm x 16.5cm, nên về lý thuyết là dưới 10L!
