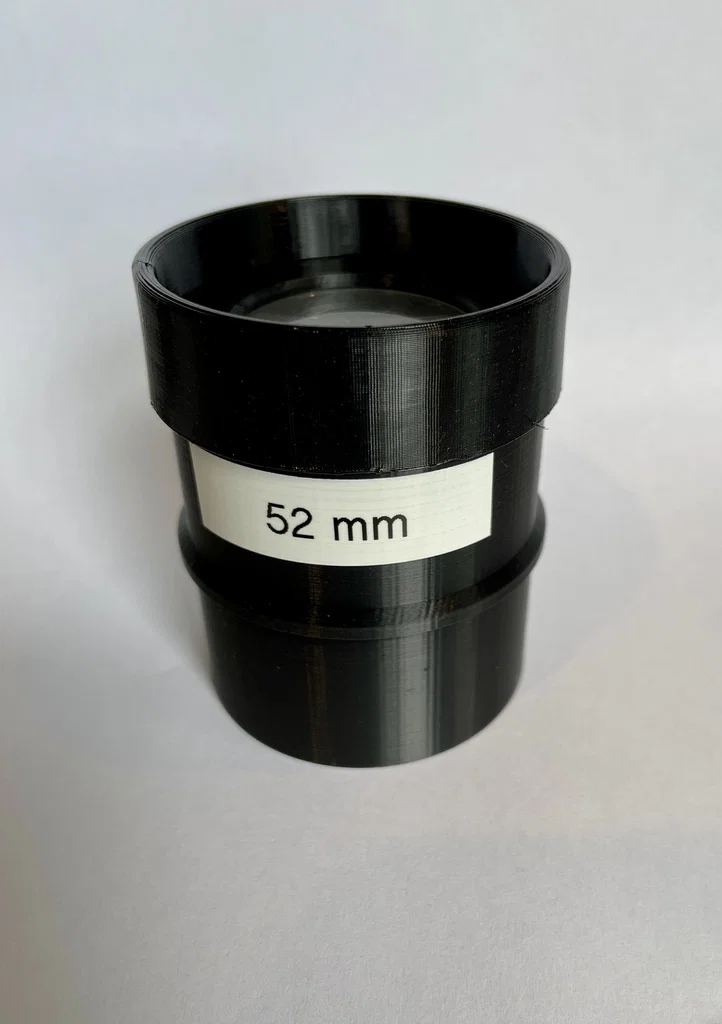

Thị kính kính thiên văn Reverse Kellner 52mm, đường kính 2"

Dự án này được lấy cảm hứng từ bài viết của Jerry Oltion trên số Sky & Telescope tháng 9/2020, trang 74.

Đây là một thị kính (eyepiece) cho kính thiên văn quan sát thiên văn, dùng bộ thấu kính mua từ Surplus Shed (surplusshed.com): L3721 Reverse Kellner, tiêu cự 52mm.

Bộ này gồm hai thấu kính (eye, field).

Đây là bản remix từ mẫu thị kính 52mm chuẩn 1.25" trong bộ bốn mẫu ở đây: https://www.thingiverse.com/thing:4597001

Thị kính này gồm các phần sau:

1. Ống barrel 2" có ren trong bước ren 1.5mm,
2. Vòng retainer có ren ngoài khớp tương ứng,

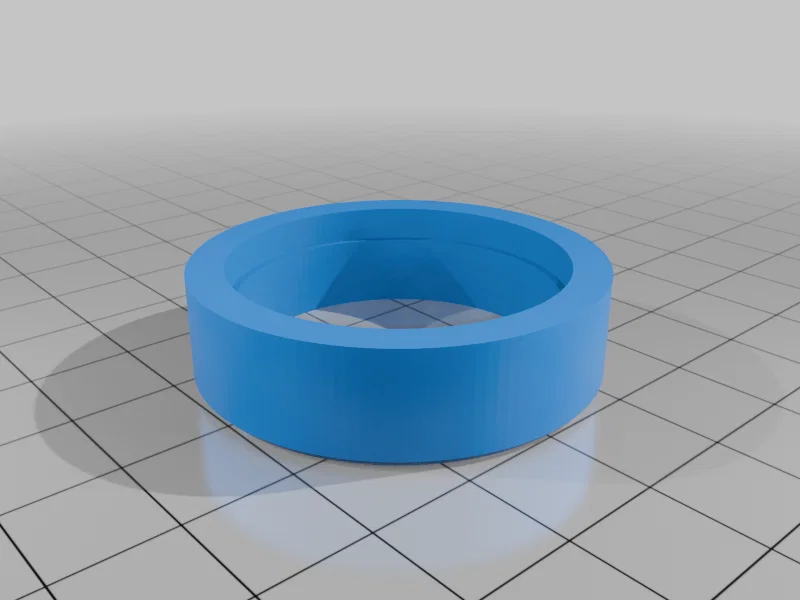

3. Hai vòng spacer cho thấu kính, mỗi cái cho một thấu kính eye và field.
4. Chụp chắn mắt (eye guard) dạng mềm.

Mình in bằng ABS cho tất cả các phần, trừ phần eye guard mềm. ABS bền hơn, nhẹ hơn và bề mặt ít bóng hơn PLA. Phần eye guard được in bằng TPU màu đen.

Độ phân giải theo trục Z (vertical resolution) rất quan trọng để chất lượng ren đạt yêu cầu. Mình in ở độ phân giải Z 0.12mm và tốc độ 20mm/s. Bạn có thể in toàn bộ các part mà không cần support, nhưng khi slicing thì một số file cần lật 180º.

Mình đã so sánh thị kính này với các thị kính thương mại của Meade. Thị kính in 3D cho kết quả rất ổn. Có hơi méo hình ở rìa và một chút chromatic aberration. Khi ngắm Mặt Trăng sẽ thấy viền màu, trong khi thị kính Meade thì không bị màu. Độ tương phản tương đương hoặc tốt hơn thấu kính Meade, và mình không thấy phản xạ nội (internal reflections).

Print Settings Printer brand: Anet

Printer: A8

Rafts: No Supports: No Resolution: 0.12mm

Infill: 20%

Filament brand: Inland

Filament color: Black

Filament material: ABS & TPU
