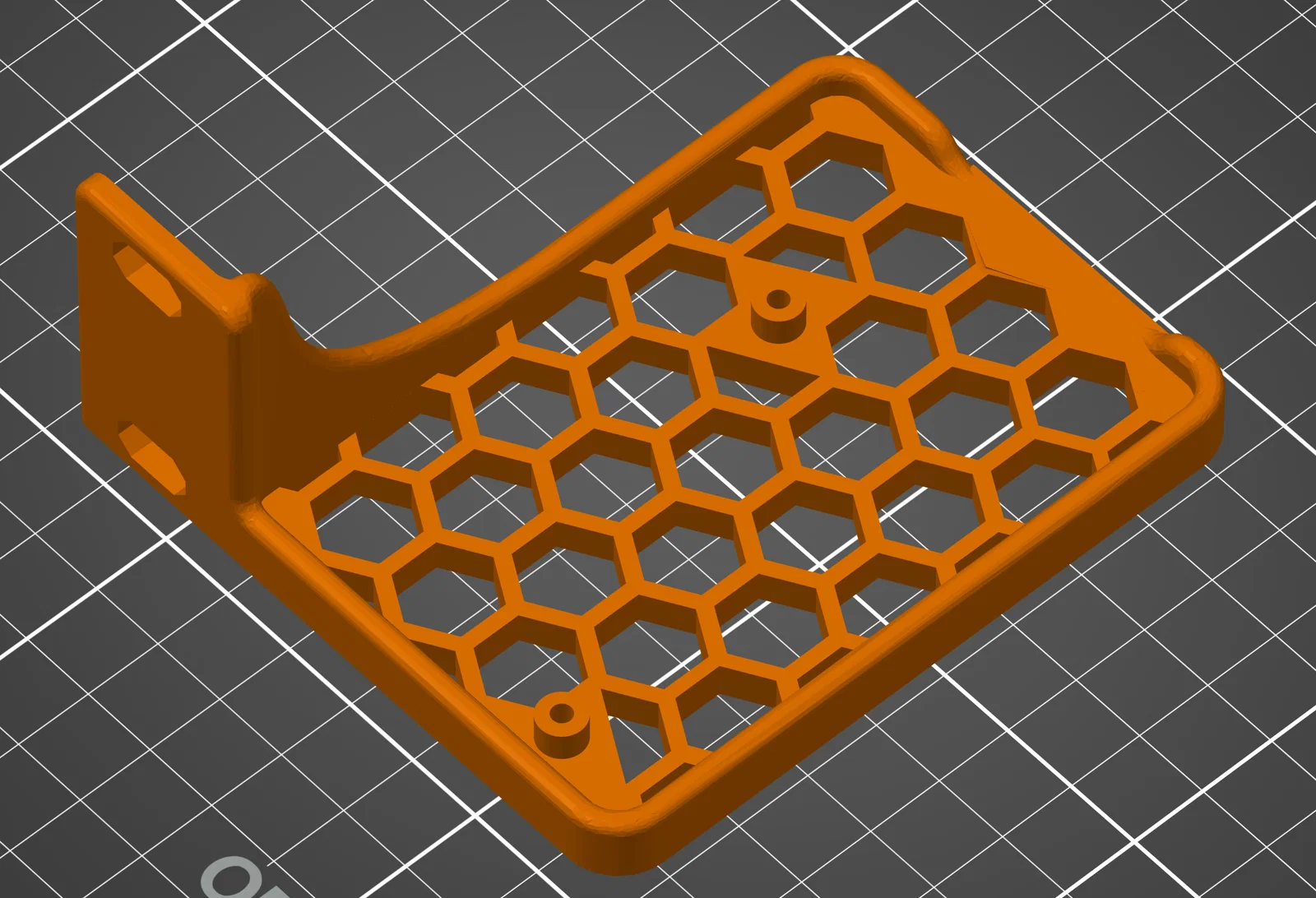

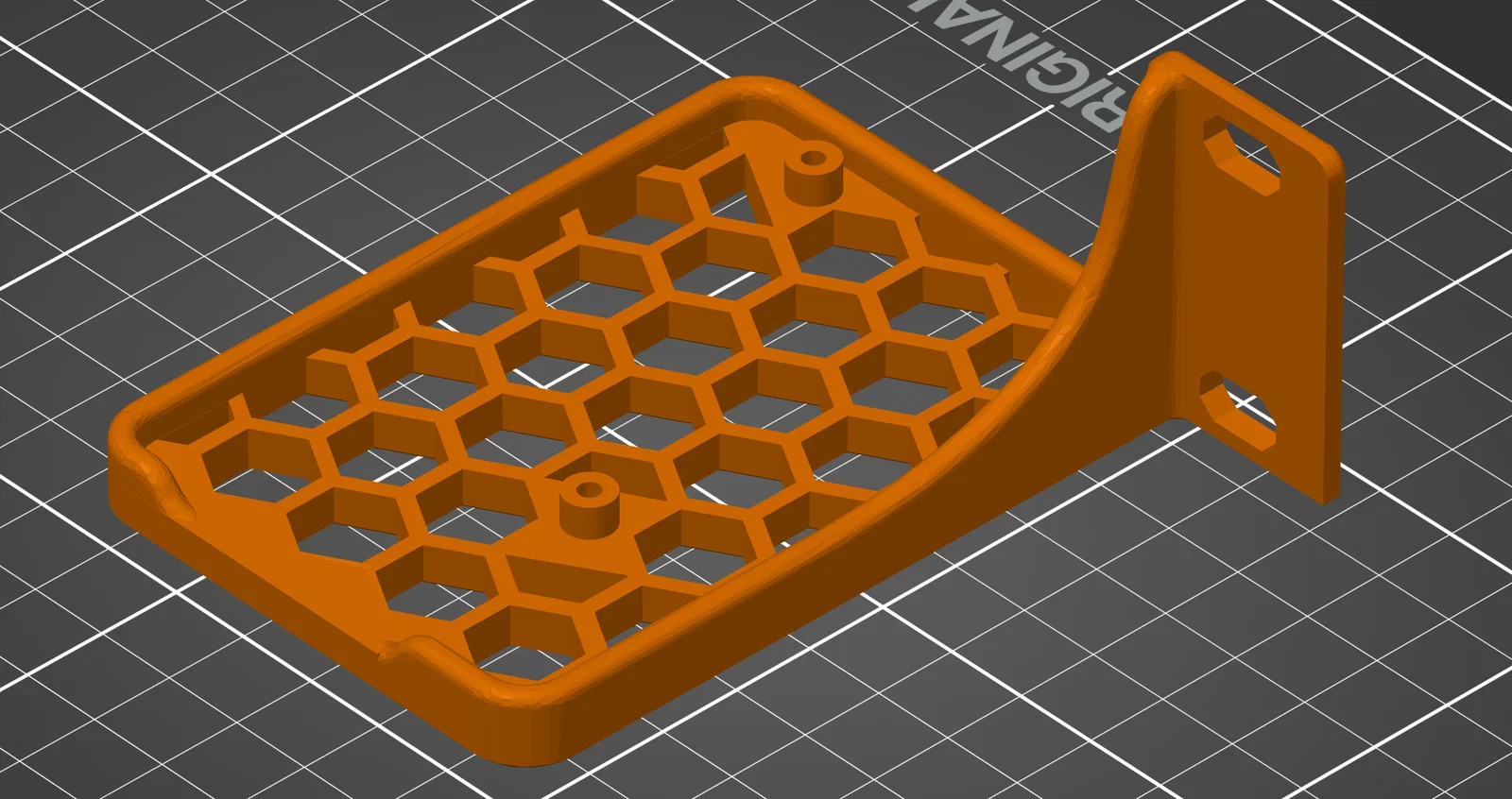

Ngàm gắn rack Raspberry Pi Model B (v1)

Có con Raspberry Pi Model B (v1) đời đầu và muốn gắn rack mount hả? Đây nè!

• Mẫu này là để gắn rack bên trái. Bạn không thể mirror trong slicer vì các lỗ bắt vít không đối xứng.
• In thì khá đơn giản — chỗ duy nhất cần support là các lỗ cho bu-lông bắt lên rack.
• Dùng vít/bu-lông M3 để bắt Raspberry Pi vào ngàm. Chiều dài ngắn nào cũng được. Có thể cần siết mạnh tay chút để vít “ăn” vào vật liệu.
• Mình khuyên in bằng PETG, nhưng PLA cũng ổn.

Quá trình phát triển

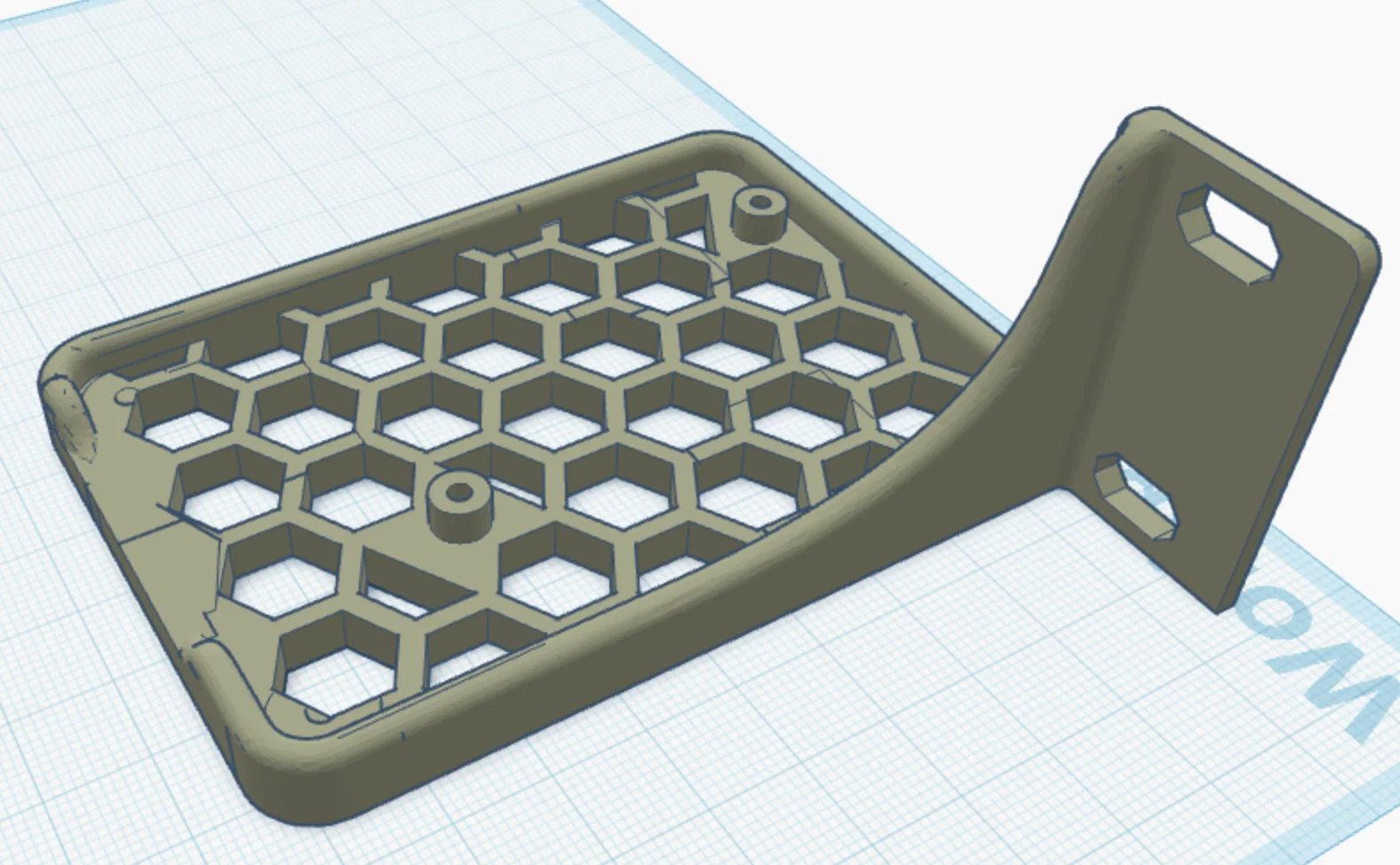

Mình làm 3D model dở lắm, nhưng cắt ghép trong TinkerCAD thì cũng tạm. Cái này làm cũng mất công đó!

Phần khó nhất là canh lỗ sao cho khớp cho thiệt chuẩn. Cuối cùng mình phải làm tới 15 lần (iterations) mới canh đúng hết.

Lặp đi lặp lại có thể tốn nhiều thời gian, nhưng nhiều lúc tính năng của slicer lại giúp được mình. Để đỡ hao filament, mình dùng tool “cut” trong slicer để in thử một lát cắt mỏng 1mm của cái ngàm. Trên Mk4S của mình, mỗi lần in thử kiểu này chỉ mất khoảng 30 phút là xong, tiết kiệm thời gian đáng kể.

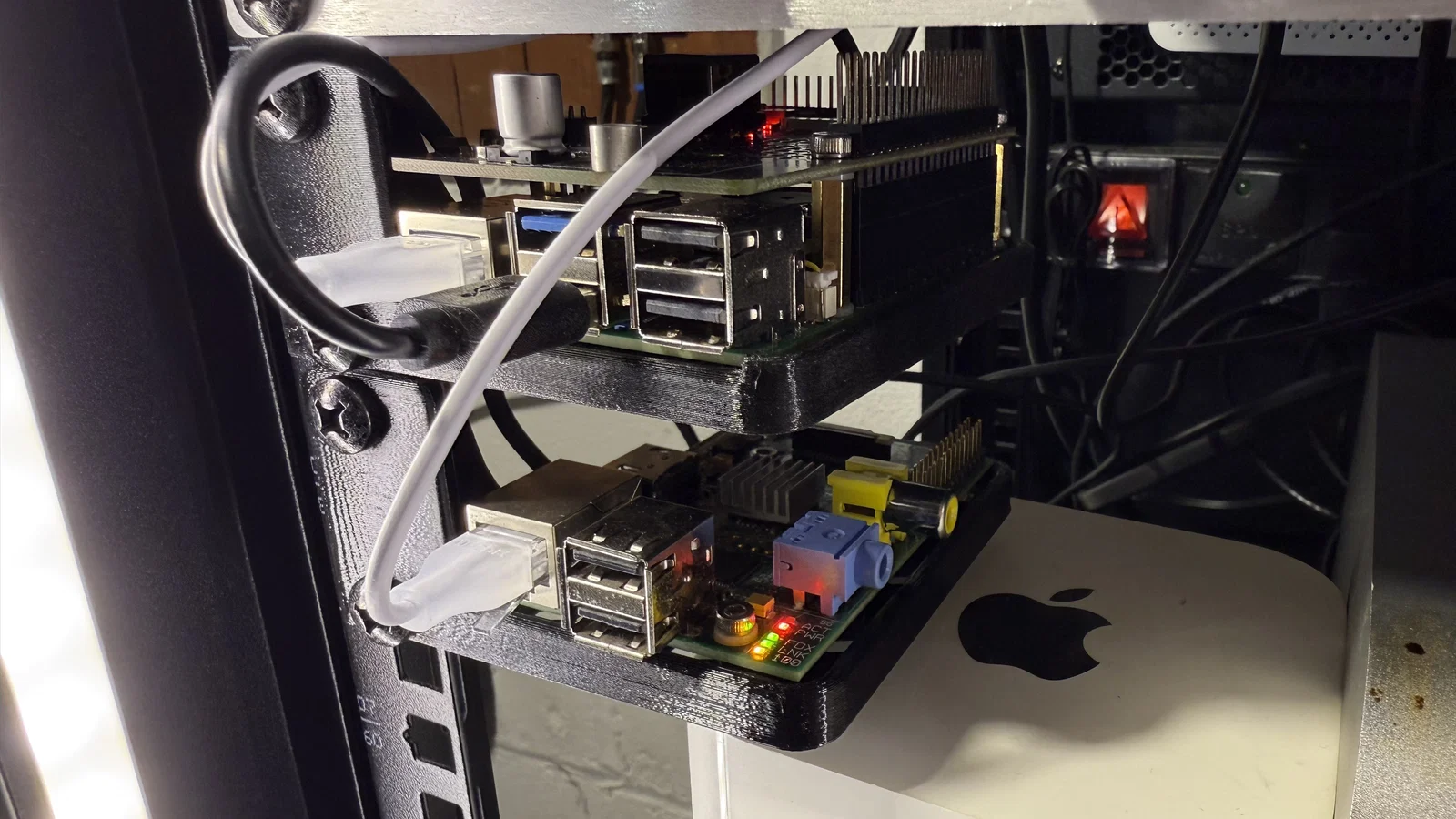

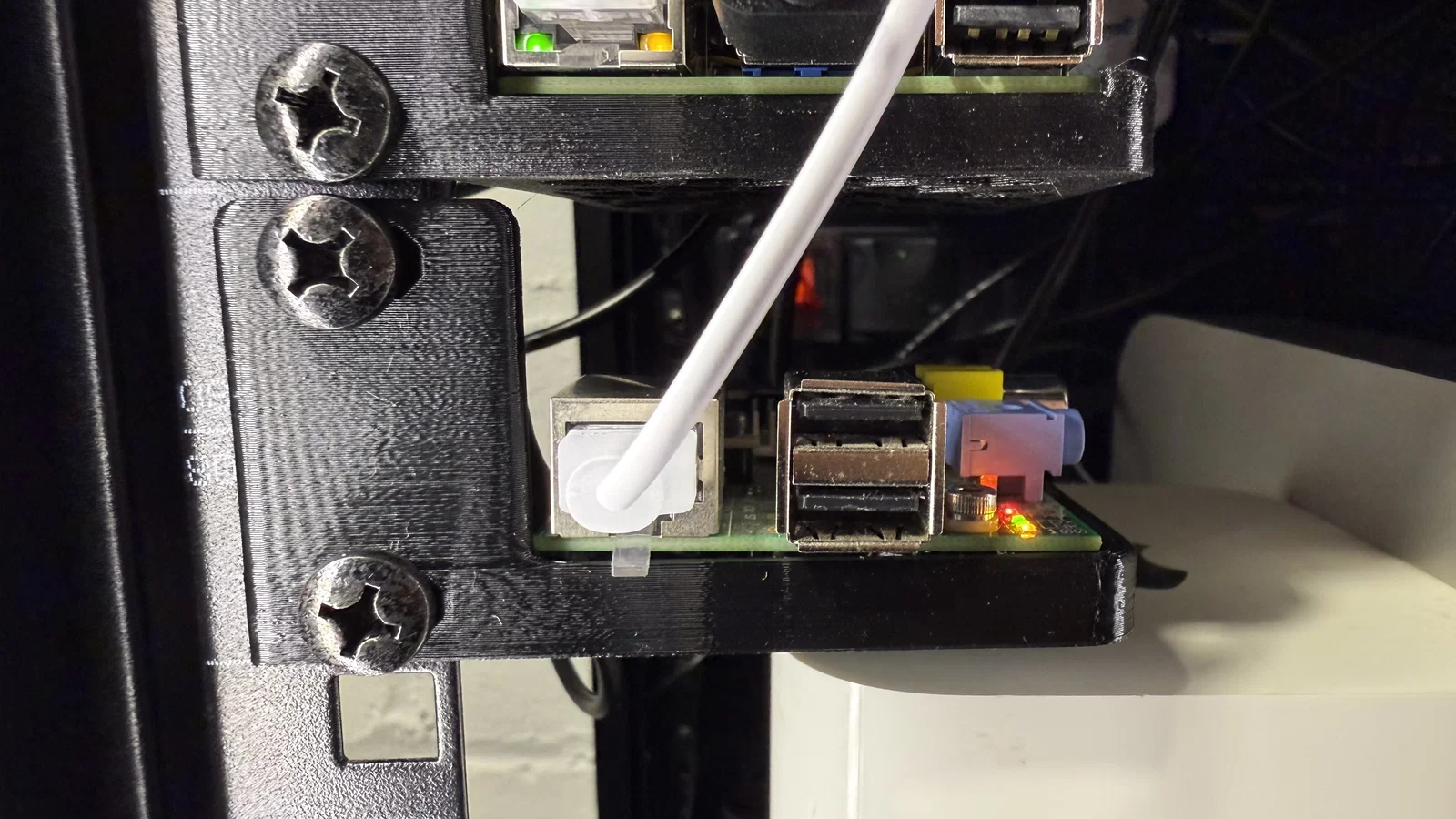

Cuối cùng, mình ra được món dùng ngon lành, và con Raspberry Pi đời đầu của mình đã được gắn phía dưới một con Raspberry Pi 4.

Mình thấy ra cũng ổn. :)
