Bạc đạn skateboard – Không có bi (22-8-7 mm)

Tác giả PhDGoSlowAncient

Lượt tải
63
Lượt thích
6
Lượt coi
432
Tải tất cả (.zip)· 4 file · 1,7 MB· 1,7 MB

File 4 1,7 MB

  • 9V.3-TwistLoose_1777647381.stlSTL · 5,2 KB
  • 9V.2-OutterRace_1_1777647382.stlSTL · 426,8 KB
  • 9V.1-InnerRace_1_1_1777647384.stlSTL · 326,4 KB
  • CE3E3V2_9V-SkateBearing-NoBalls_v9_1777647384.gcodeGCODE · 1.010,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#358532
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mình có in thử vài cái ball bearing bằng PLA và thấy thường sẽ bị kẹt/nhám ở một hai điểm.

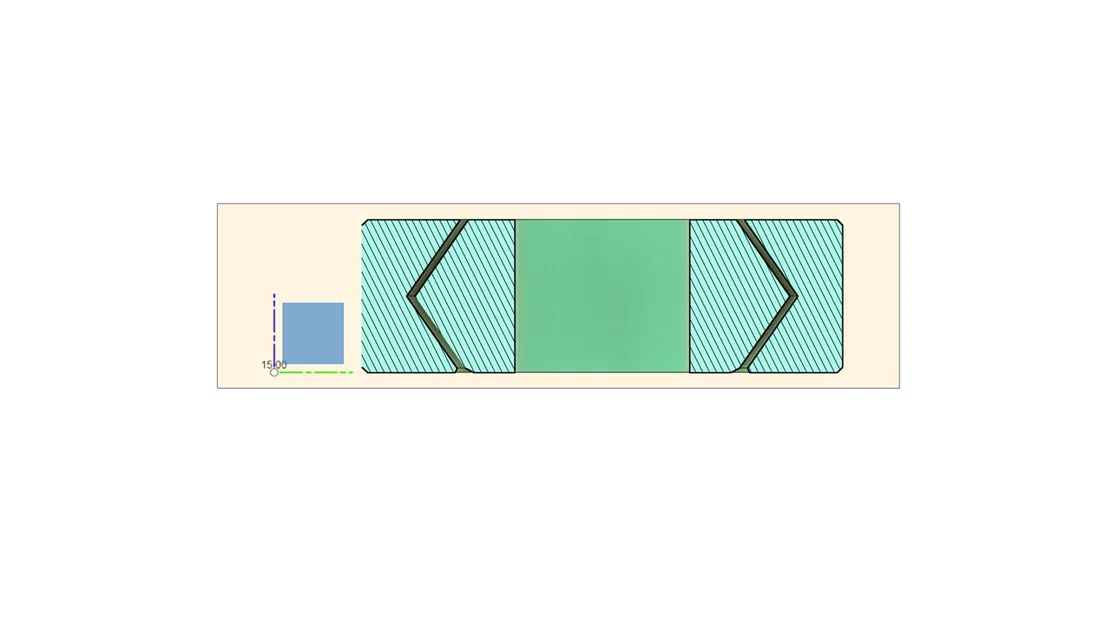

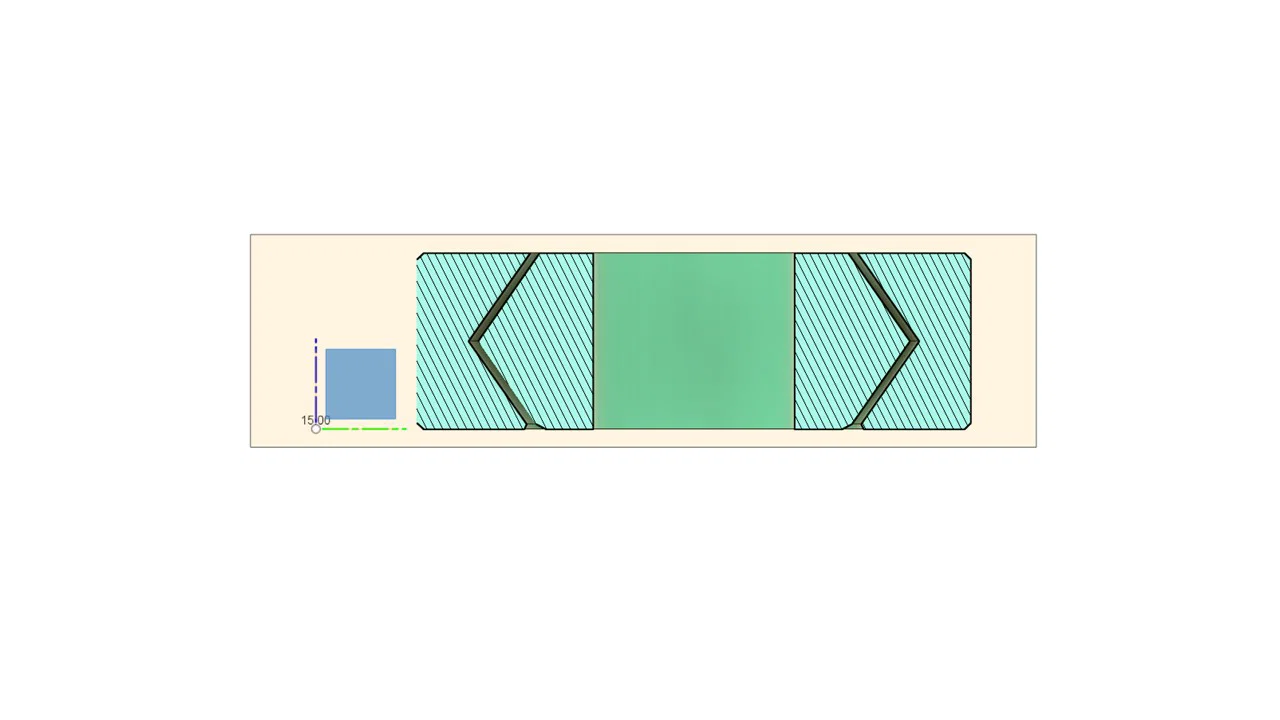

Mình nghĩ bề mặt PLA trượt trên PLA có ma sát khá thấp, và đúng là vậy. Cái bearing này dùng giao diện dạng chữ V giữa vòng trong (inner ring) và vòng ngoài (outer ring).

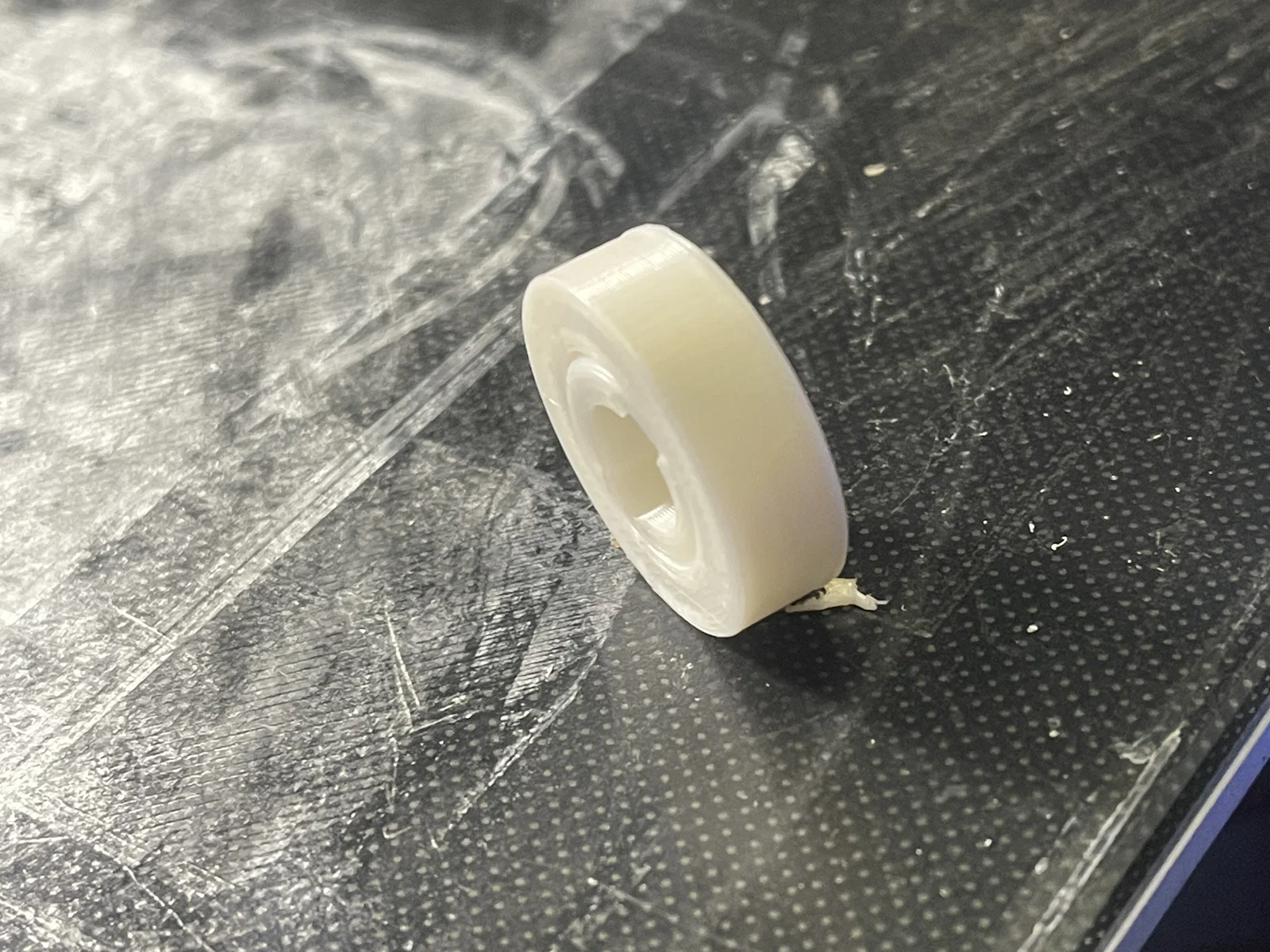

In một lần là xong, không cần support.

Nó không thể nào bền như steel ball bearing, nhưng phù hợp cho nhiều dự án PLA tải nhẹ, cần đỡ một trục quay (turning shaft) với mức tải phù hợp với PLA.

KHÔNG dùng nó để đỡ skateboard và người.

Khe hở (clearance) giữa 2 bề mặt chịu tải dạng 2V là 0.3 mm.

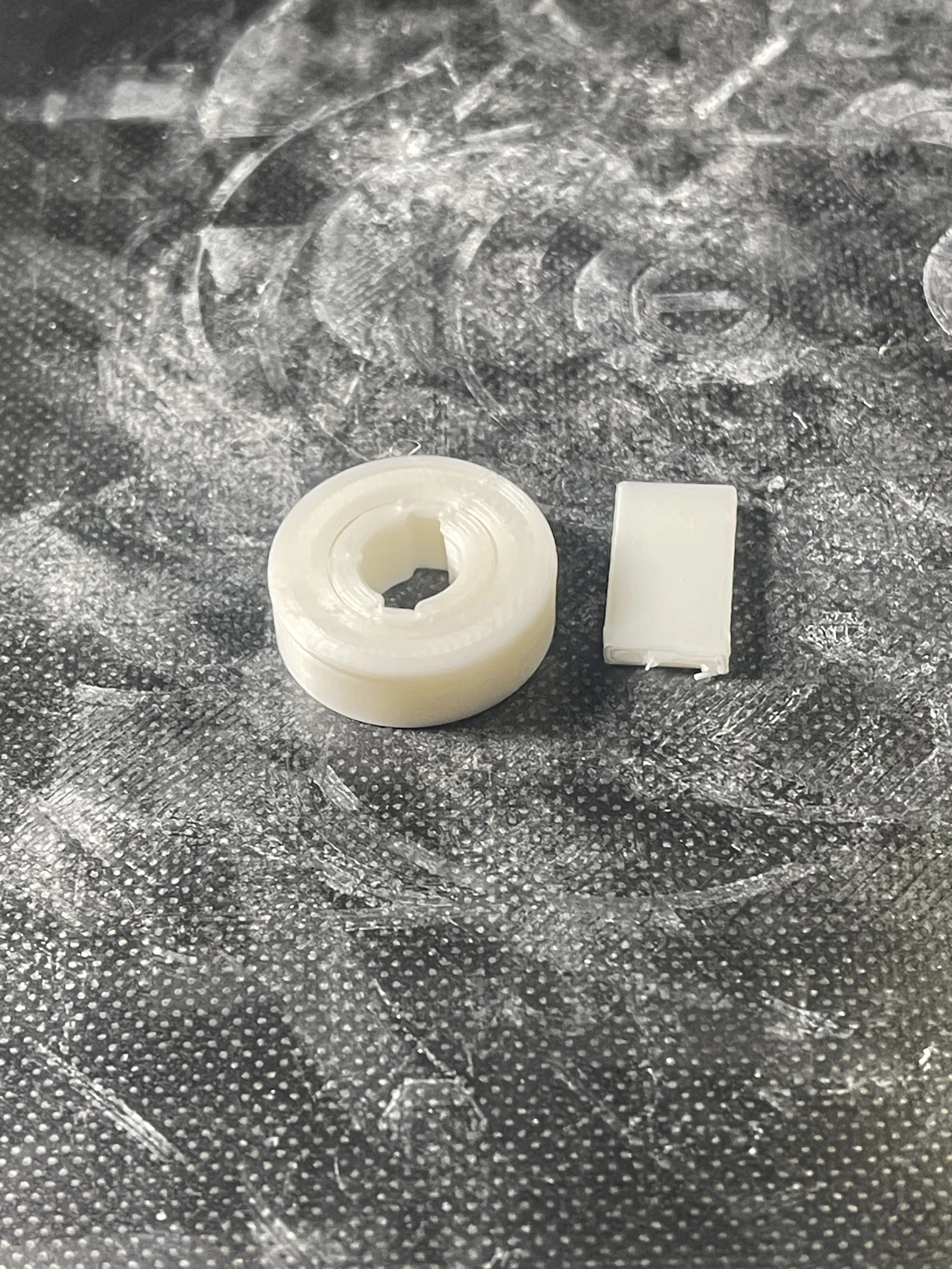

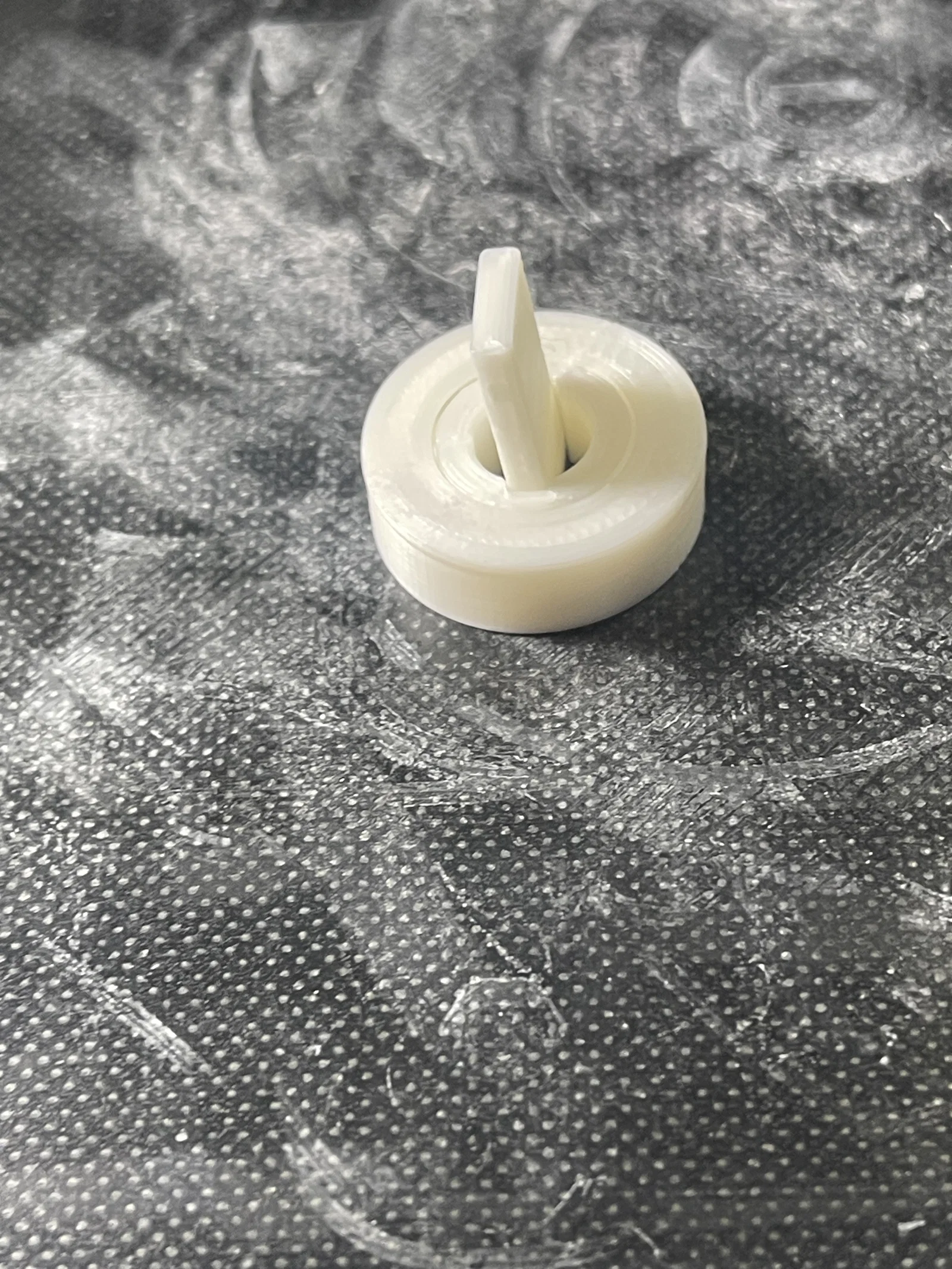

Mình tách Outer và Inner Races hoài không được cho tới khi thêm một cái slot và “twister”. Mình không nghĩ cái slot sẽ ảnh hưởng tới trục (mating shaft) của bạn. Để tách các race: kẹp vòng ngoài bằng kìm, cắm twister vào rồi vặn xoay.
