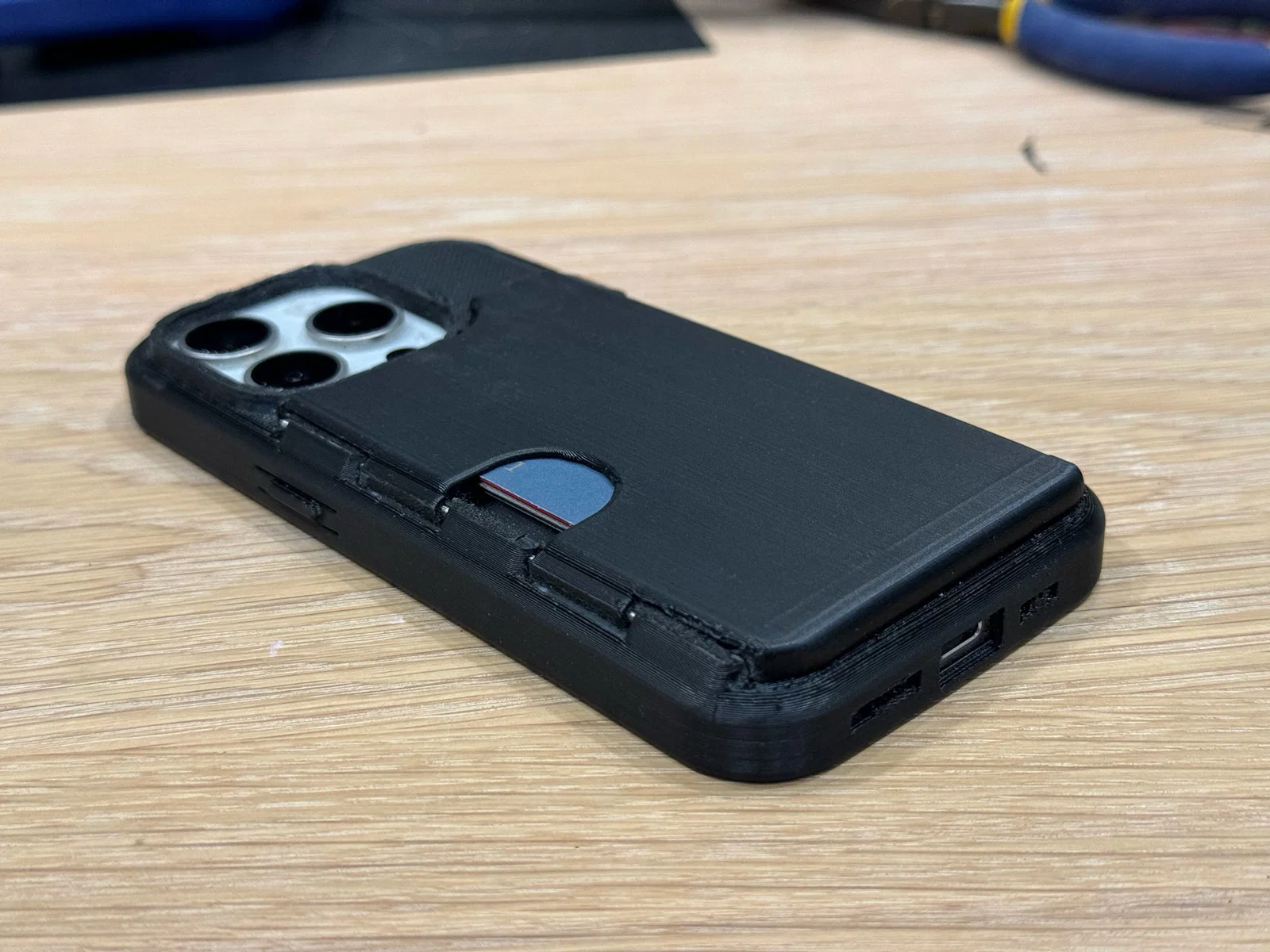

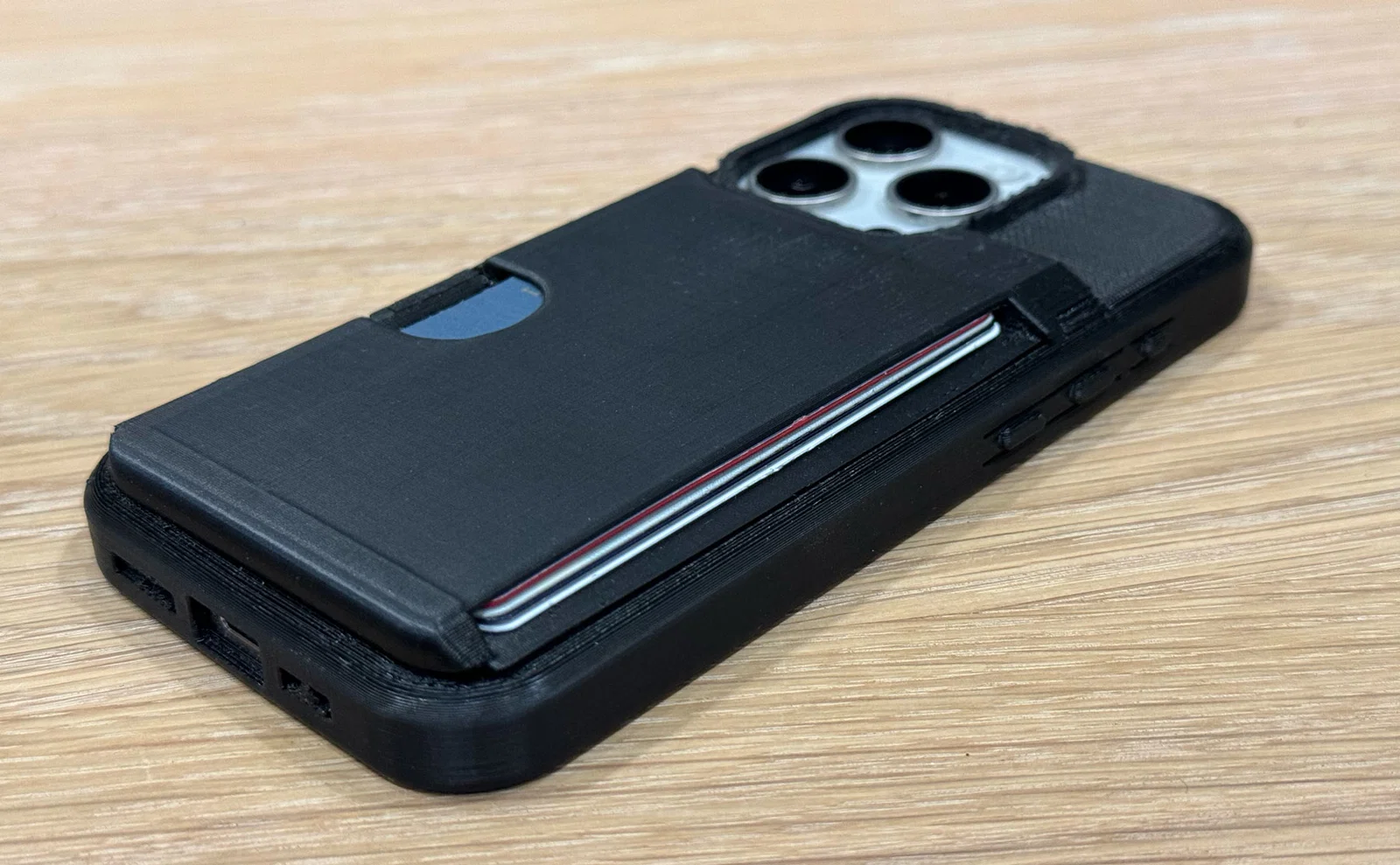

Ốp lưng iPhone 15 Pro kèm ví gập MagSafe

Mẫu ốp lưng này được mình thiết kế trên onshape.com và in bằng nhựa TPU 98A trên máy Prusa MK3s.

SLICING (CẮT FILE)

Phần khó nhất chính là gỡ hỗ trợ (supports) cho nhựa TPU. Phần viền quanh camera trông khá nham nhở. Mình đã thử nghiệm mãi mới tìm ra phương án hỗ trợ tối ưu.

Mình dùng PrusaSlicer với profile TPU của AmazonBasics kèm các thiết lập sau:

• 0.2mm Quality
• 80% infill
• Organic supports
• Supports everywhere
• 40° overhang threshold
• 0.2mm top contact z-distance
• Top/Bottom interface layers: 3
• Tốc độ: 20-35mm/s
• Nhiệt độ đầu in: 210°C

Sử dụng Organic supports với các lớp tiếp giáp (interface layers) dày là chìa khóa để gỡ hỗ trợ sạch sẽ.

Ốp lưng - in với phần viền camera úp xuống. Nếu làm lại, mình sẽ in trên một lớp raft bằng organic supports để tháo hỗ trợ dễ hơn.

Ví - in ở tư thế đứng, đáy ốp hướng xuống dưới. Cách này giúp phần bản lề in ra sạch đẹp. Nhớ dùng brim lớn để bám bàn chắc chắn nhé.

IN ẤN

Mình đã thử TPU tiêu chuẩn nhưng nó quá dẻo, PLA thì dễ gãy, PETG lại quá cứng. Cuối cùng mình chọn TPU độ cứng 98A (link bên dưới). TPU tuy in khó nhưng cực kỳ bền. Mình chưa thử với nylon.

Mẹo nhỏ: Bạn bắt buộc phải sấy TPU ngay cả khi mới khui hộp. Cuộn đầu tiên mình in thẳng khi vừa lấy ra bị hiện tượng stringy cực nặng. Sau khi sấy qua đêm ở 50°C thì kết quả khác biệt hoàn toàn.

LẮP RÁP

Mình dùng máy khoan tay với mũi khoan nhỏ để làm sạch lỗ bản lề. Sau đó dùng thanh thép 100mm x 1.5mm (link bên dưới) cắt vừa kích thước để làm chốt.

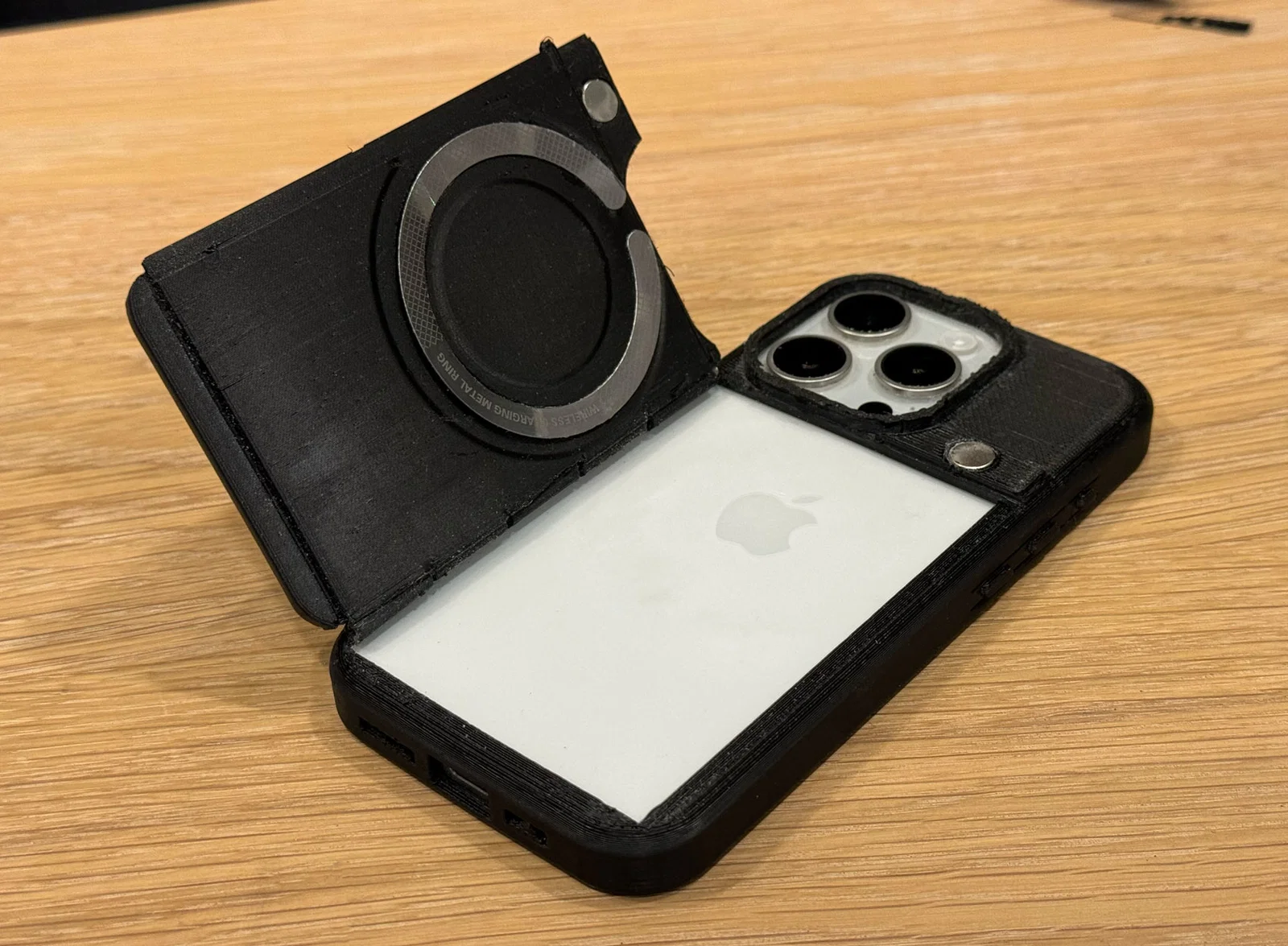

Ốp lưng sử dụng hai viên nam châm cùng một vòng từ tính MagSafe giúp nắp ví đóng lại rất chắc chắn. Bạn có thể chọn dùng một trong hai loại thôi cũng được. Mình dùng keo dán sắt dạng gel, loại này dán trên TPU cực ổn.

À, ở bản thiết kế cũ, mình có dùng Tetrahydrofuran (THF) để kết nối các chi tiết TPU nhưng không hiệu quả lắm với loại 98A, dù nó làm tan chảy TPU nên chắc dùng để vệ sinh các vết hỗ trợ thừa thì ổn hơn.

LINH KIỆN CẦN MUA

Nhựa TPU 98A:
https://www.amazon.com/gp/product/B09229WKY3

Bản lề (thanh thép 1.5mm):
https://www.amazon.com/gp/product/B07KY8XJQL

Vòng nam châm MagSafe:
https://www.amazon.com/gp/product/B09VDMVKPF

Nam châm tròn (5x2 mm):
https://www.amazon.com/gp/product/B09SW9BQ2D
