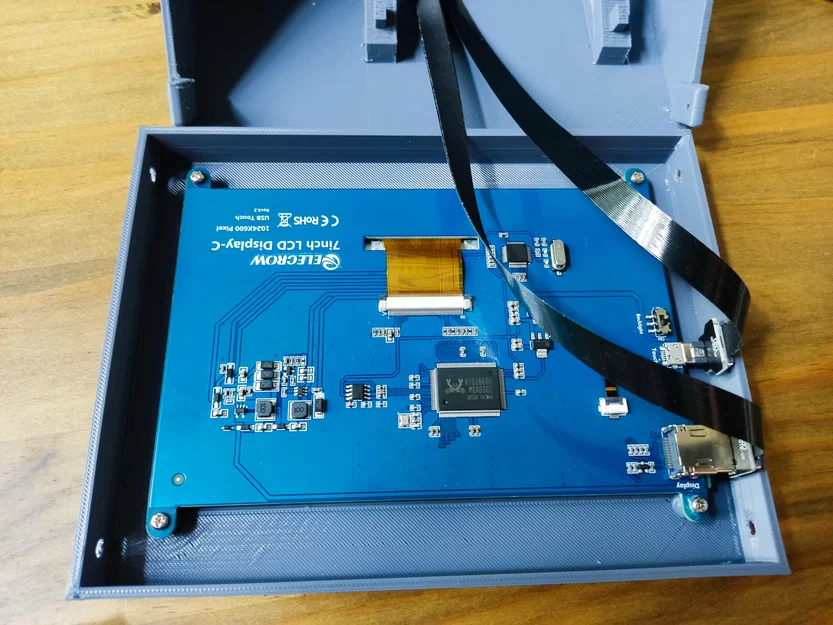

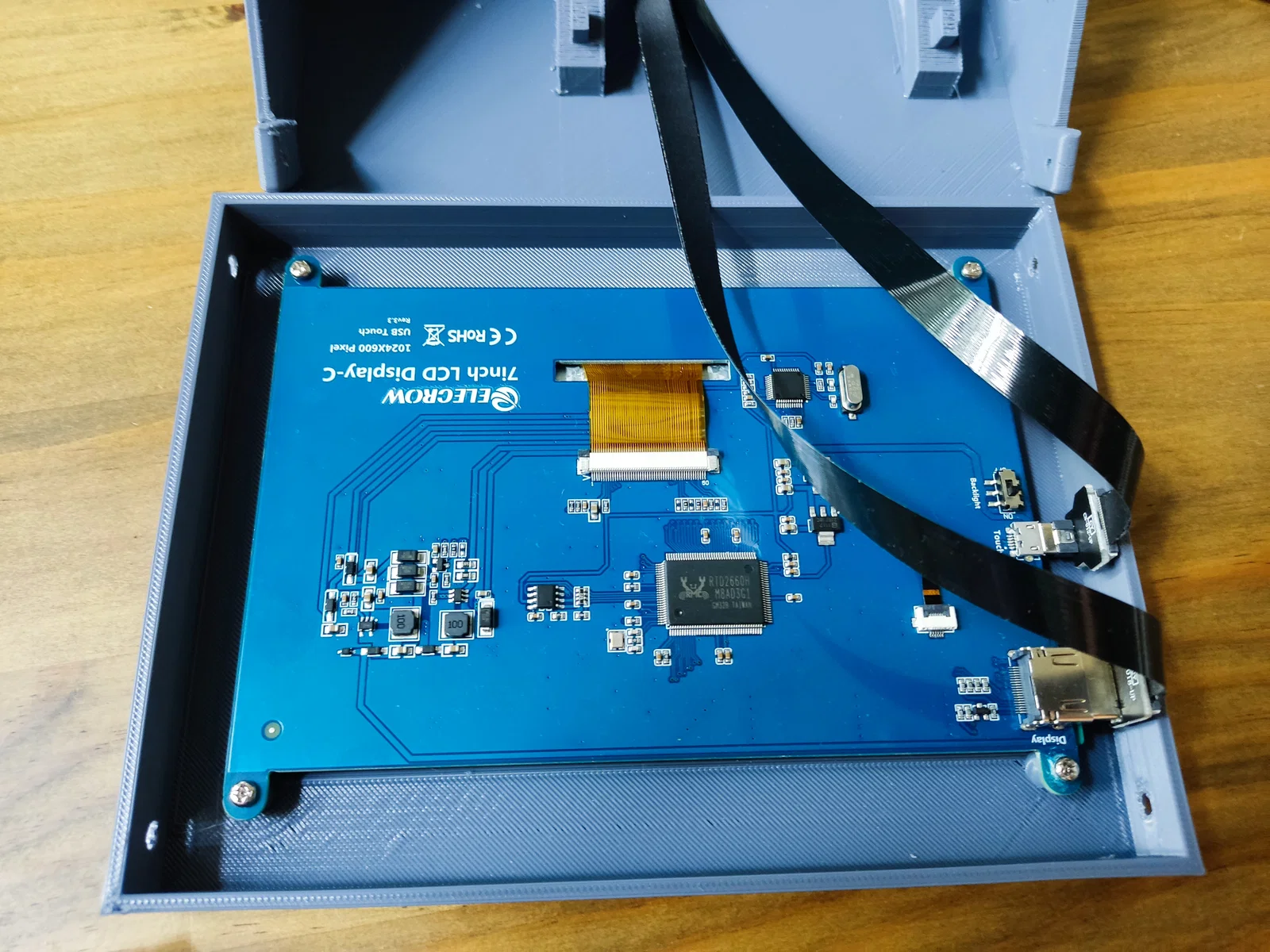

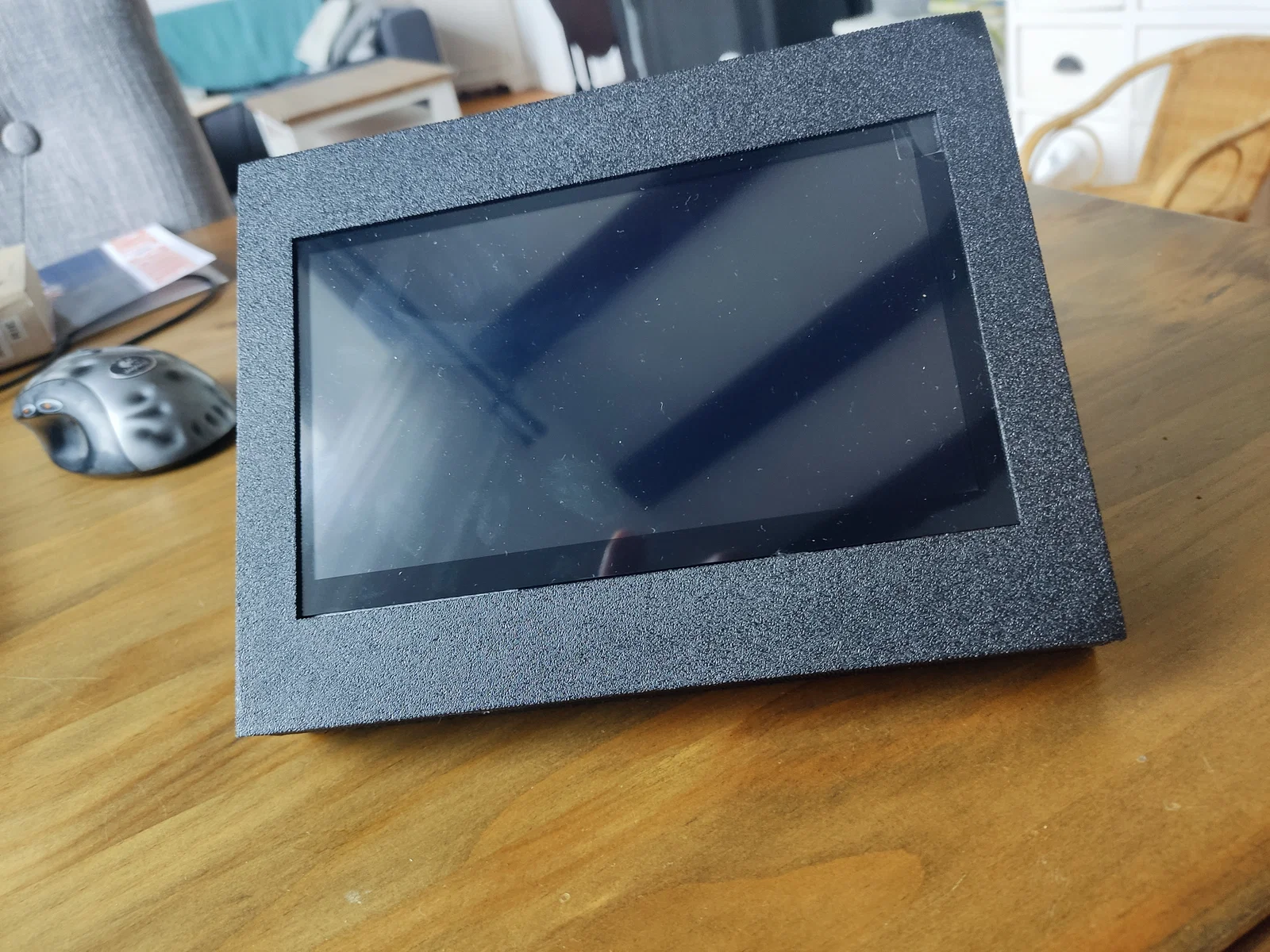

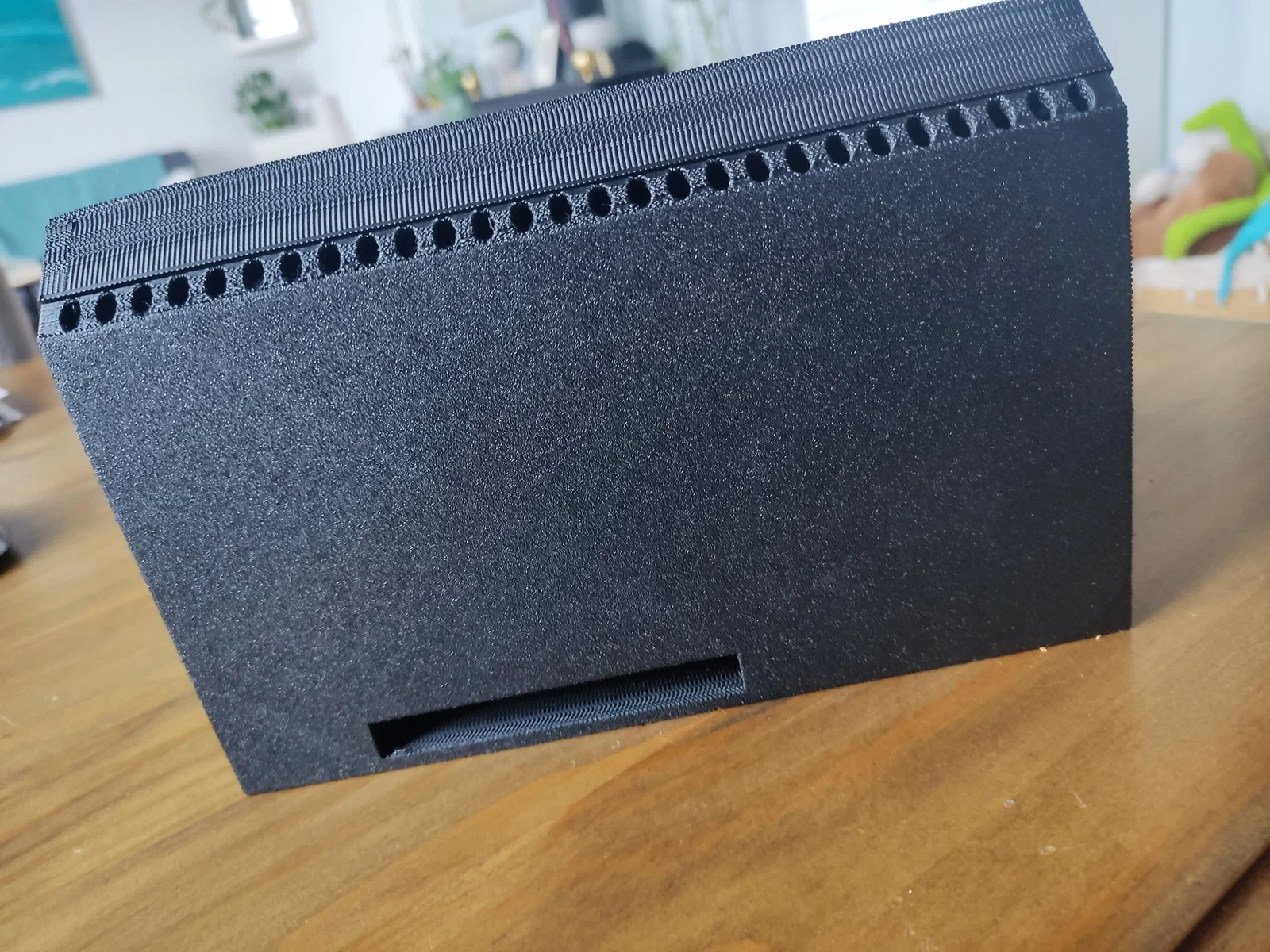

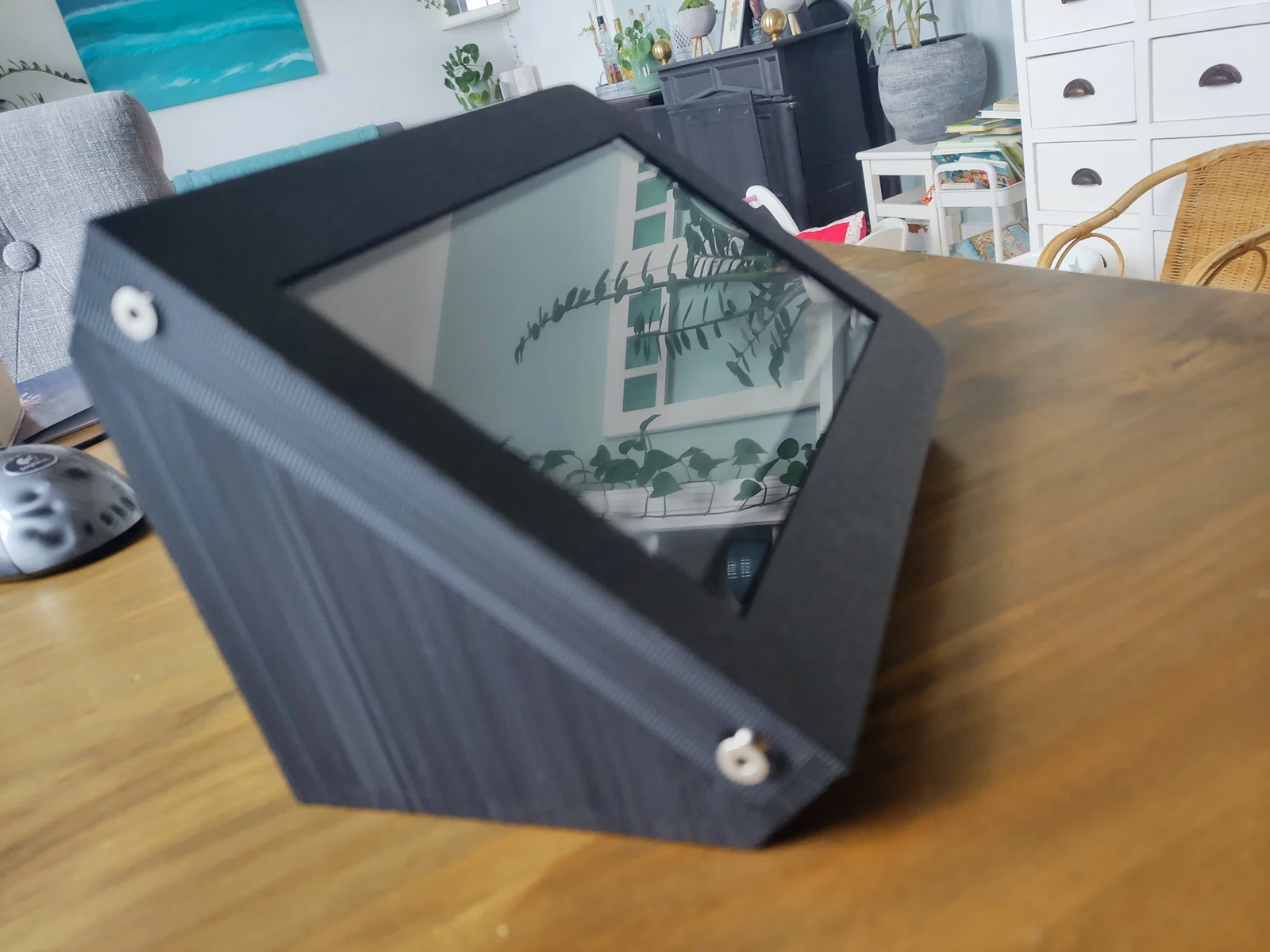

Console màn hình 7 inch Elecrow cho Orange Pi 5B

Mình lấy ý tưởng từ đây:

Nhưng mình muốn làm phiên bản cho màn hình 7 inch, và dùng Orange Pi 5B.

Hiện vẫn đang trong quá trình hoàn thiện (work in progress) nhưng nhìn sơ thì có vẻ lắp vừa.

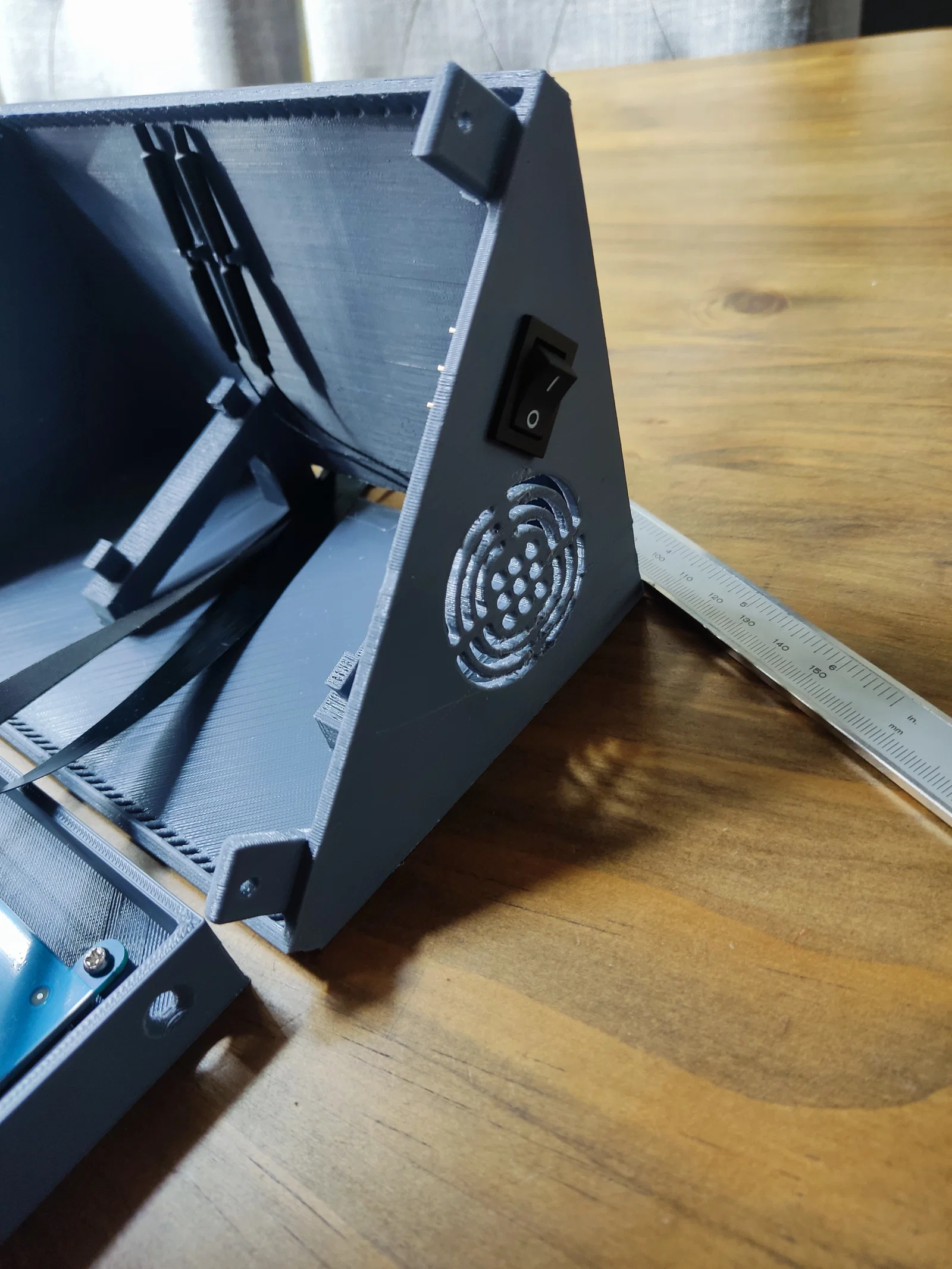

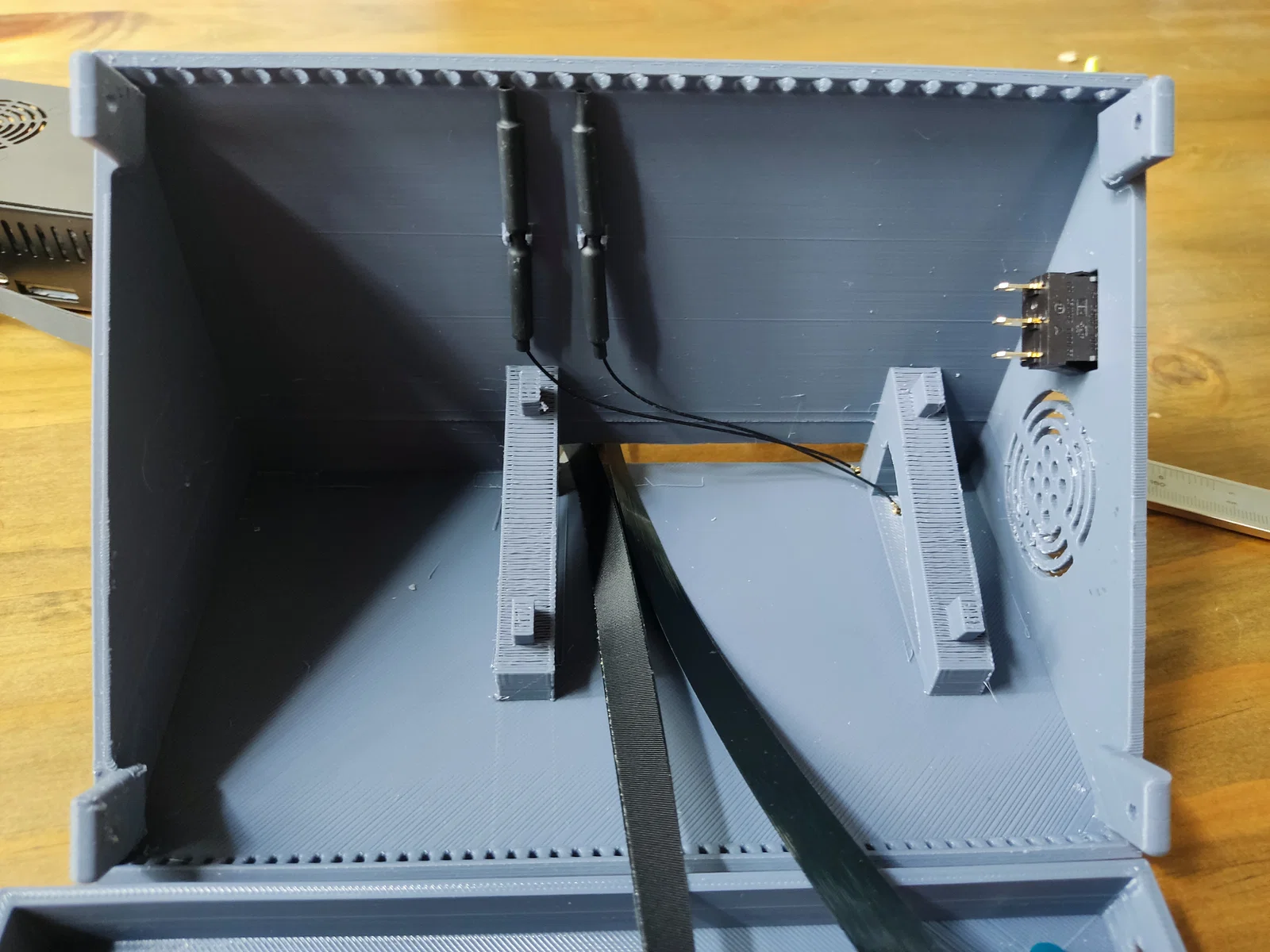

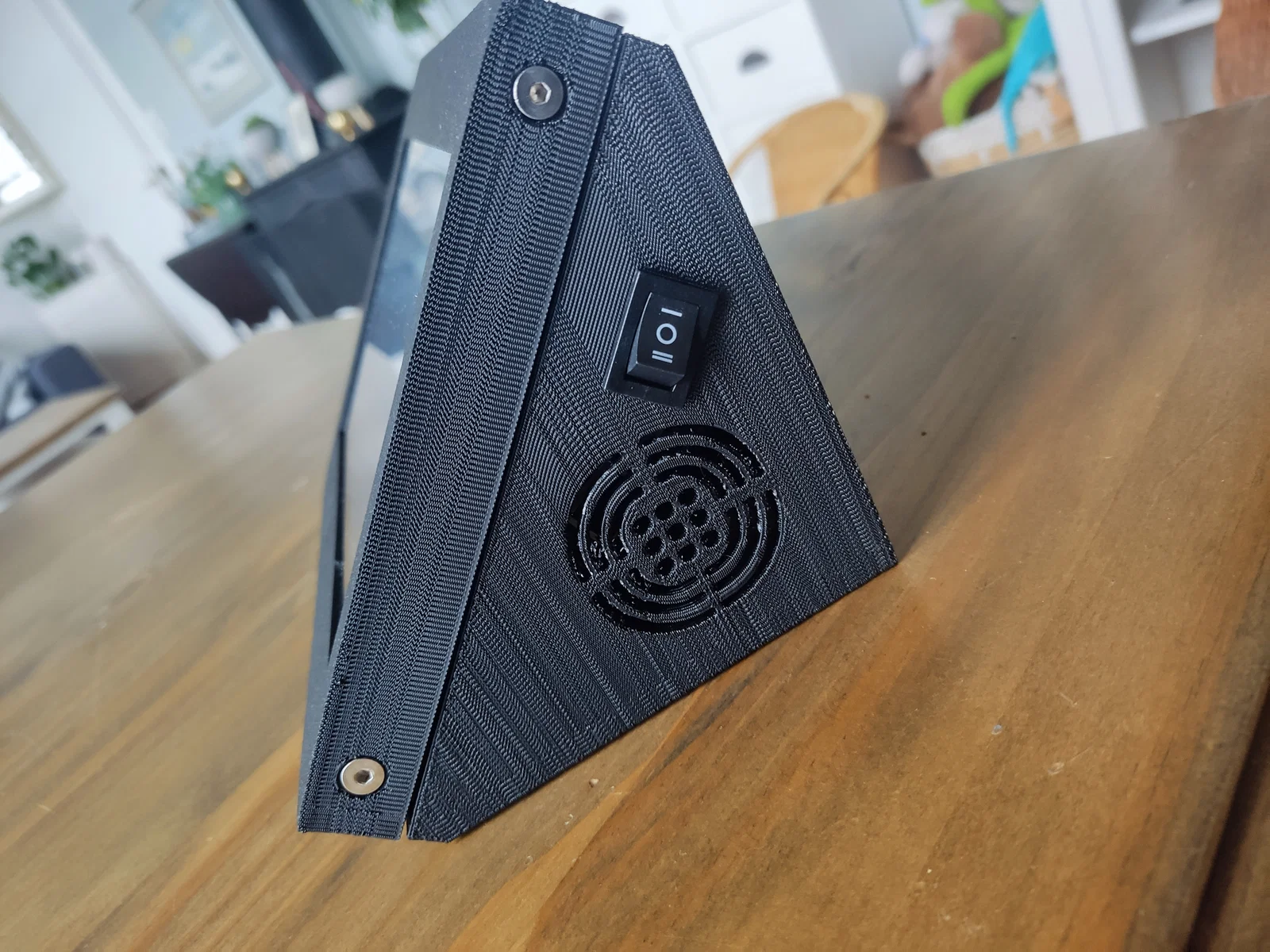

Mình sẽ dùng thread inserts để bắt Orange Pi. Cái công tắc bên tay phải sẽ dùng để bật/tắt đèn nền (backlight) của màn hình, vì mình vẫn muốn điều khiển được cái đó khi đã gắn lên.

PS: Mọi người nhẹ tay giúp, đây là lần đầu mình đăng và mình không phải kỹ sư “xịn”.

Nếu ai quan tâm thì mình cũng có thể làm thêm bản cho Raspberry Pi.

Update:

Mình đã đổi phần spacers cho thread inserts để chừa thêm chỗ cho thread inserts.

Theo yêu cầu, mình thêm một biến thể cho Raspberry Pi 4. Mình làm kiểu friction fit vì các lỗ quanh cụm GPIO header không có nhiều bề mặt PCB phẳng để tạo chân đế cho thread inserts.

Cách lắp Raspberry Pi dự kiến là để GPIO hướng lên trên.

Có thể bạn sẽ cần một sợi micro HDMI ribbon cable như link này, vì nó có thể bị cấn với USB-C hoặc audio.

https://www.amazon.com/Cablecc-Degree-Angled-Multicopter-Photography/dp/B01787LRFY/ref=sr_1_4?crid=A5JOIK8BI8SA&keywords=micro%2Bhdmi%2Bangled%2Bribbon%2Bcable&qid=1698784915&sprefix=micro%2Bhdmi%2Bangled%2Bribbon%2Bcab%2Caps%2C441&sr=8-4&th=1

Update v2:

Mình chỉnh nhẹ thiết kế Orange Pi để ôm khít và vừa hơn. Đồng thời cũng chỉnh lại phần friction fit cho biến thể Raspberry Pi.
