N-1 – Mô hình tên lửa Liên Xô tỉ lệ 1:200

Mô tả

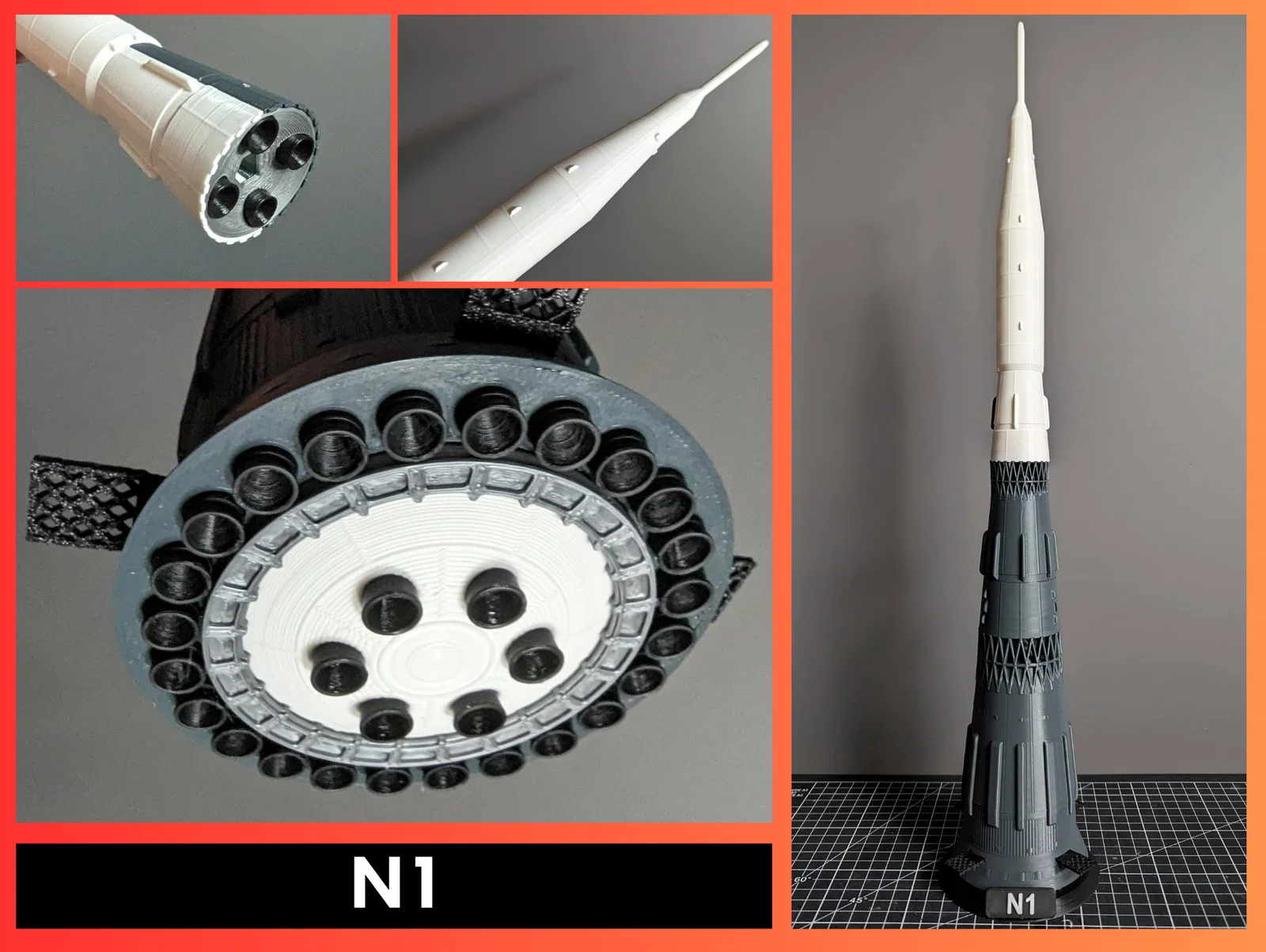

     Mẫu N1 là bản tái tạo tỷ lệ 1:200 với độ chi tiết cao của tên lửa Mặt Trăng Liên Xô từng cạnh tranh với SATURN V; nó bay lần đầu vào năm 1969 và có 4 chuyến bay đều kết thúc thất bại. Mô hình gồm nhiều chi tiết in rời, dễ in và dễ lắp ráp.

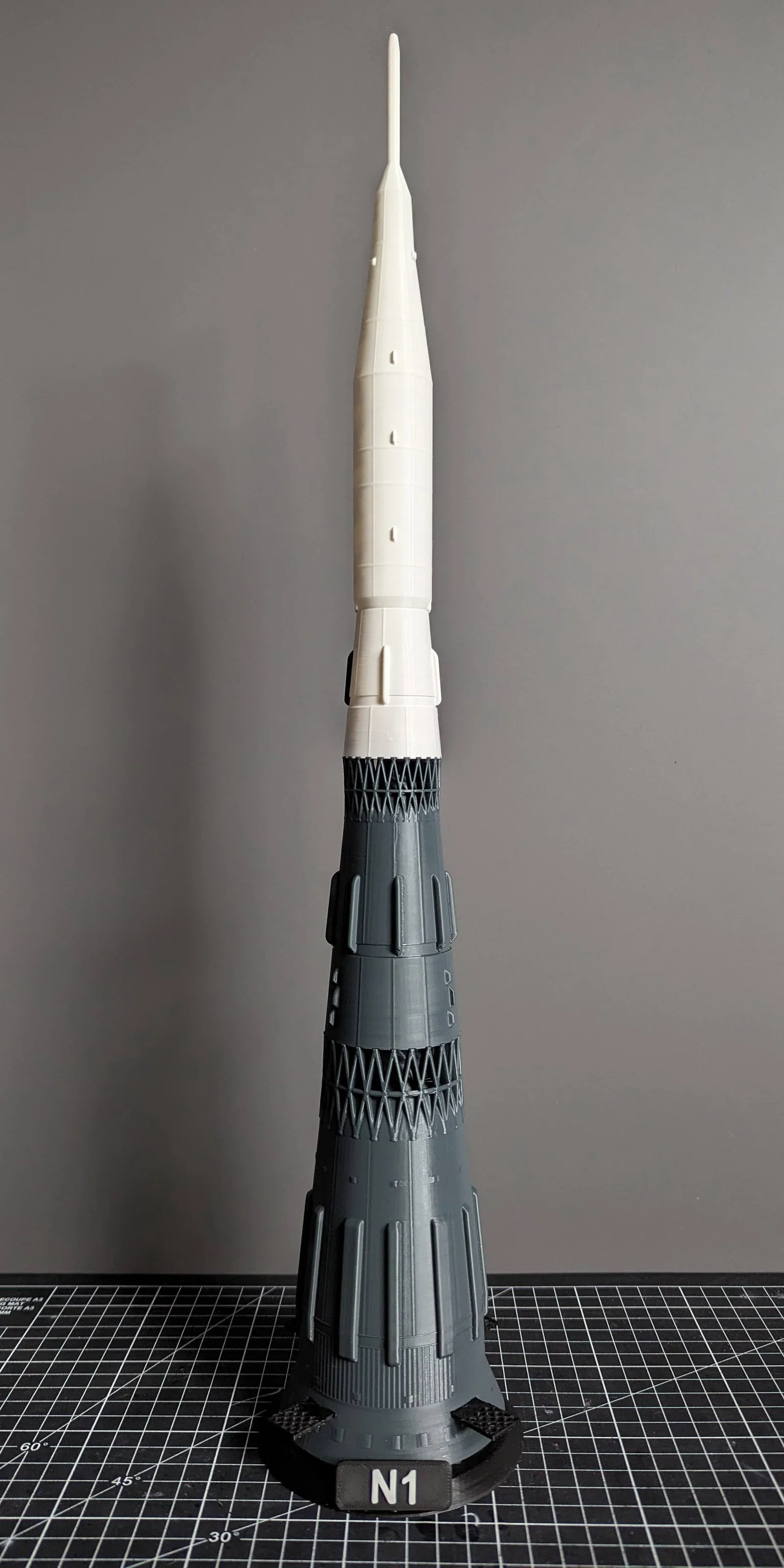

     Kích thước thành phẩm xấp xỉ 53cm cao và 9cm rộng đối với N1.

In ấn

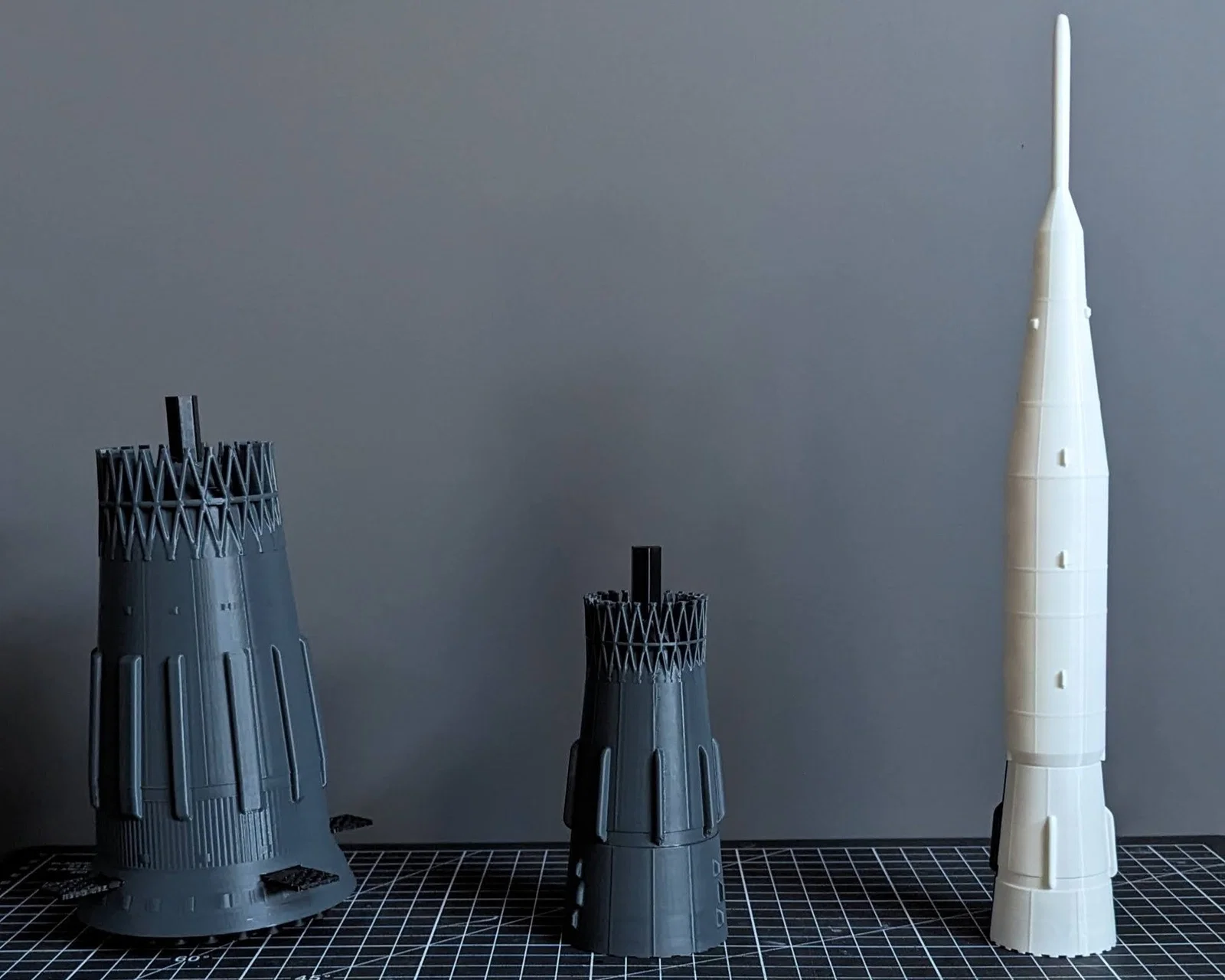

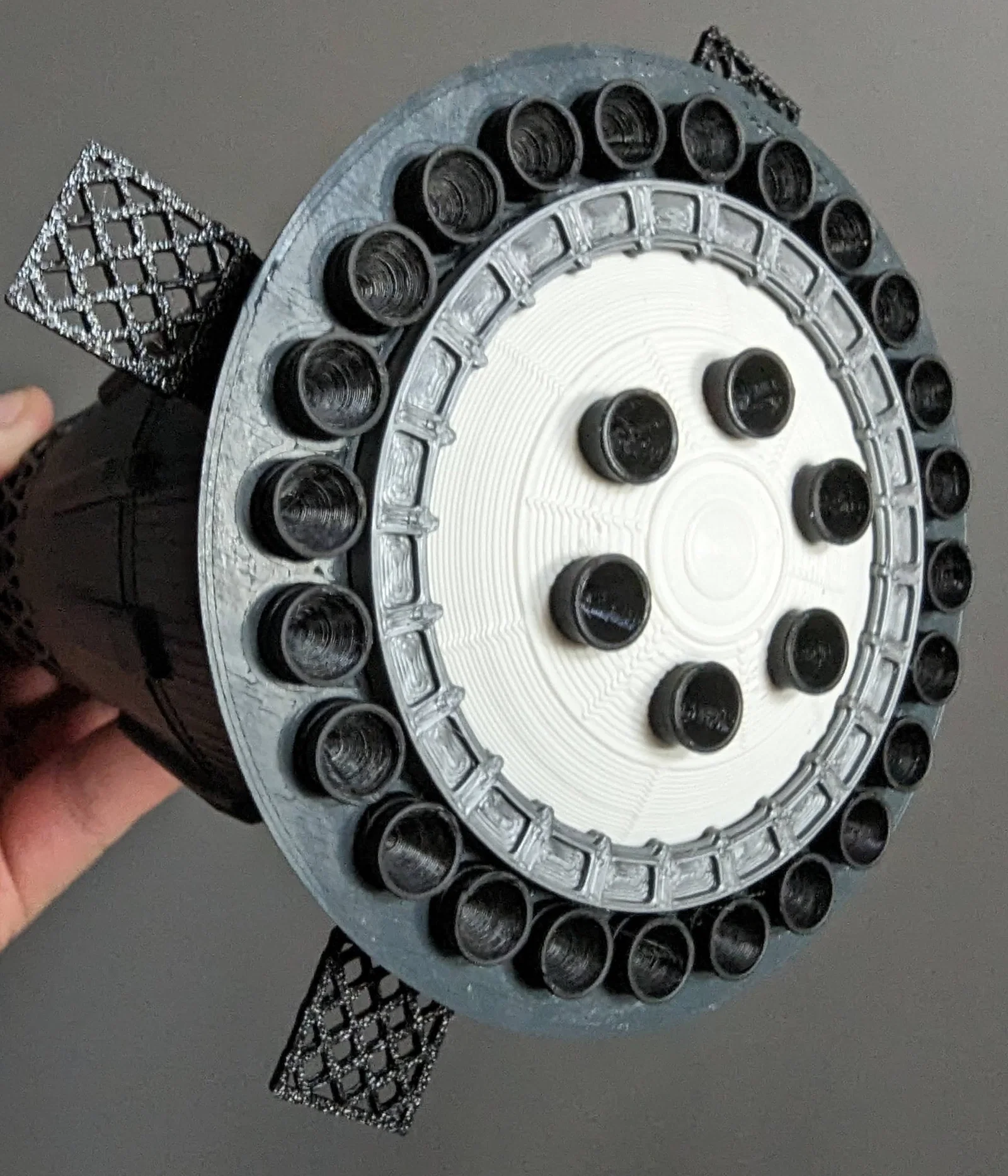

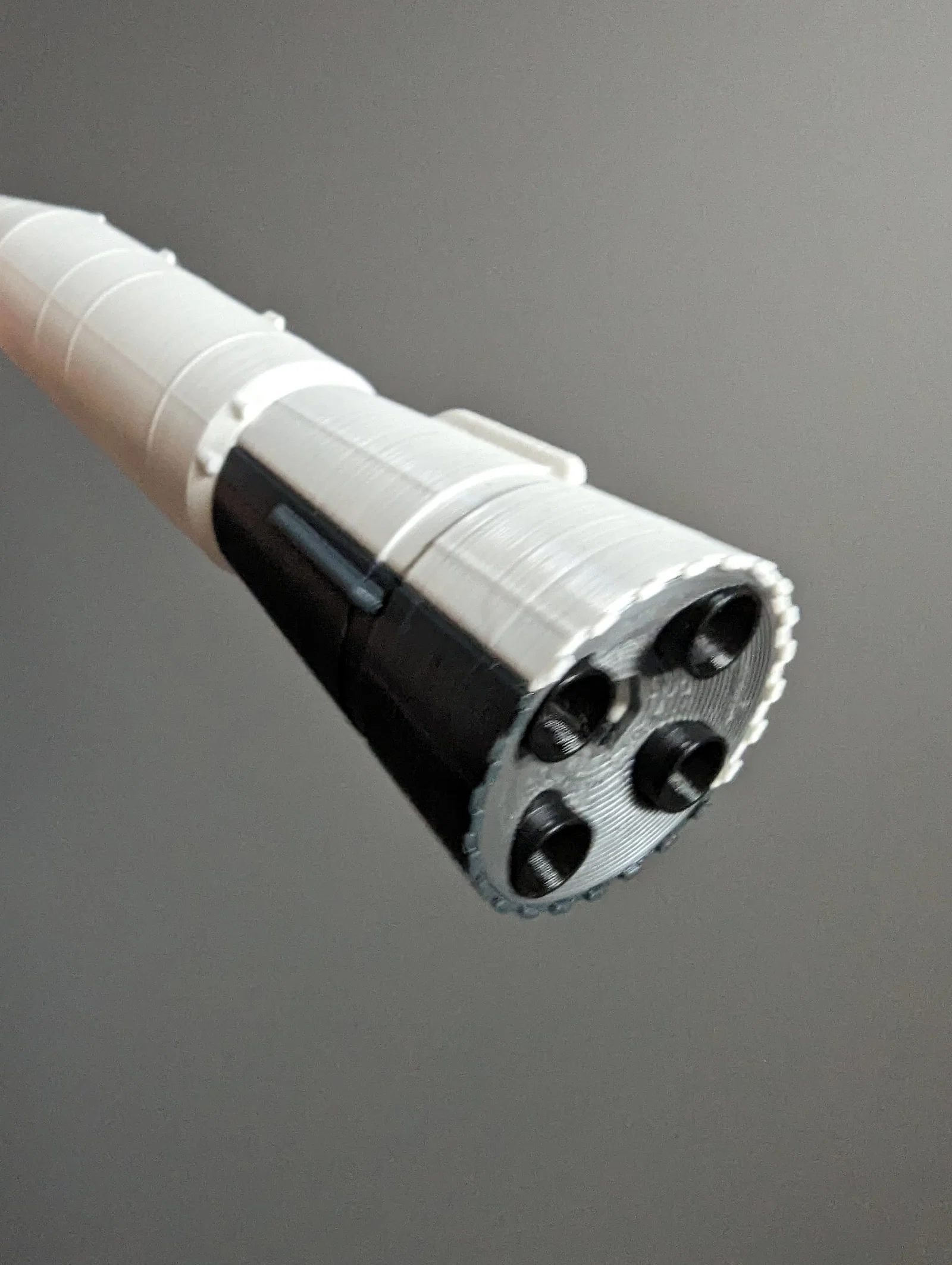

• Có 61 chi tiết cần in, bao gồm 37 chi tiết cho Block A và 10 chi tiết cho Block B.
• Phần cao nhất có chiều cao tối đa 14cm.
• Tổng thời gian in cho toàn bộ mô hình khoảng 22 giờ.

Chọn bộ cấu hình (configuration kit)

    Mẫu này có nhiều bộ cấu hình khác nhau, tùy theo nhu cầu in và lắp ráp của bạn. (File tải về đã bao gồm những phần cần thiết cho từng cấu hình.)

     Bên mình có 4 bộ lắp ráp:

Kit 1 (14-F)

• Block L3 được cắt để có chiều cao tối đa 14 cm.
• Các lưới "A _Grid_Black_x4" dạng gập (folded).

Kit 2 (22-F)

• Block L3 bản Full với chiều cao tối đa 22 cm
• Các lưới "A _Grid_Black_x4" dạng gập (folded).

Kit 3 (14-UF)

• Block L3 được cắt để có chiều cao tối đa 14 cm.
• Các lưới "A _Grid_Black_x4" dạng mở (unfolded).

Kit 4 (22-UF)

• Block L3 bản Full với chiều cao tối đa 22 cm
• Các lưới "A _Grid_Black_x4" dạng mở (unfolded).

Hướng dẫn lắp ráp và in

Bạn có thể dùng hướng dẫn lắp ráp được đăng trên Instructables để hỗ trợ lắp N1.

Mẹo

Cài đặt

• Về infill, 10% là đủ cho một món trang trí; bạn cũng có thể dùng thiết lập infill "Lightning" của PrusaSlicer.
• Với một số chi tiết, sẽ cần support.

In ấn

• Để ra thành phẩm đẹp hơn, mình khuyên in phần Jonction_Block sau cùng để có thể canh chỉnh kích thước theo bản in thực tế và khớp hơn khi lắp.
• Nếu có chi tiết bị lỏng hoặc không khớp, bạn có thể chỉnh scale +/- 1% trong slicer để fit tốt hơn.
• Các chi tiết đã được đặt sẵn theo hướng tối ưu cho việc in.

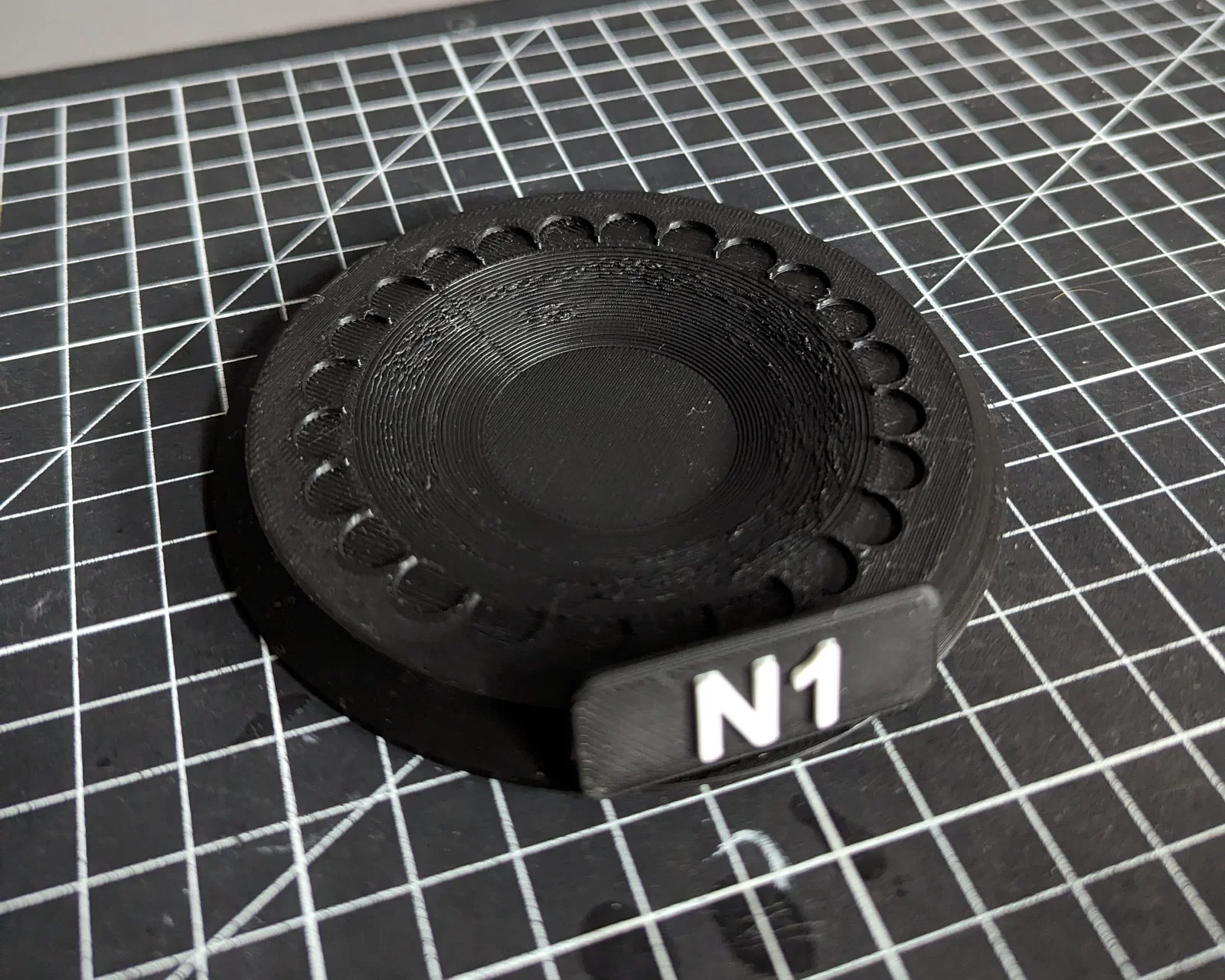

• Phần đế khuyến nghị in với 3 perimeters để tránh lộ infill.

Sau khi in

• Có thể bạn sẽ cần chà nhám các vị trí tiếp giáp giữa các phần để bề mặt mượt hơn.
• Ngoài ra, mình khuyên dùng keo dán để tăng độ chắc và độ bền.
• Tham khảo hướng dẫn lắp ráp để có thêm lời khuyên về in và lắp.
