Grips cho GPD Win Max 2 (có chân chống tích hợp)

Tác giả Ivan_1204090

Lượt tải
1.399
Lượt thích
61
Lượt coi
8.469

File 16 21 MB

  • WM2_grip_L_ext_v105_1777596562.3mf3MF · 884,5 KB
  • WM2_grip_R_ext_v105_1777596563.3mf3MF · 893,4 KB
  • WM2_grip_L_stand_v105_1777596564.objOBJ · 727,8 KB
  • WM2_grip_L_int_v105_1777596565.objOBJ · 1,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Update 2024/02/17 :

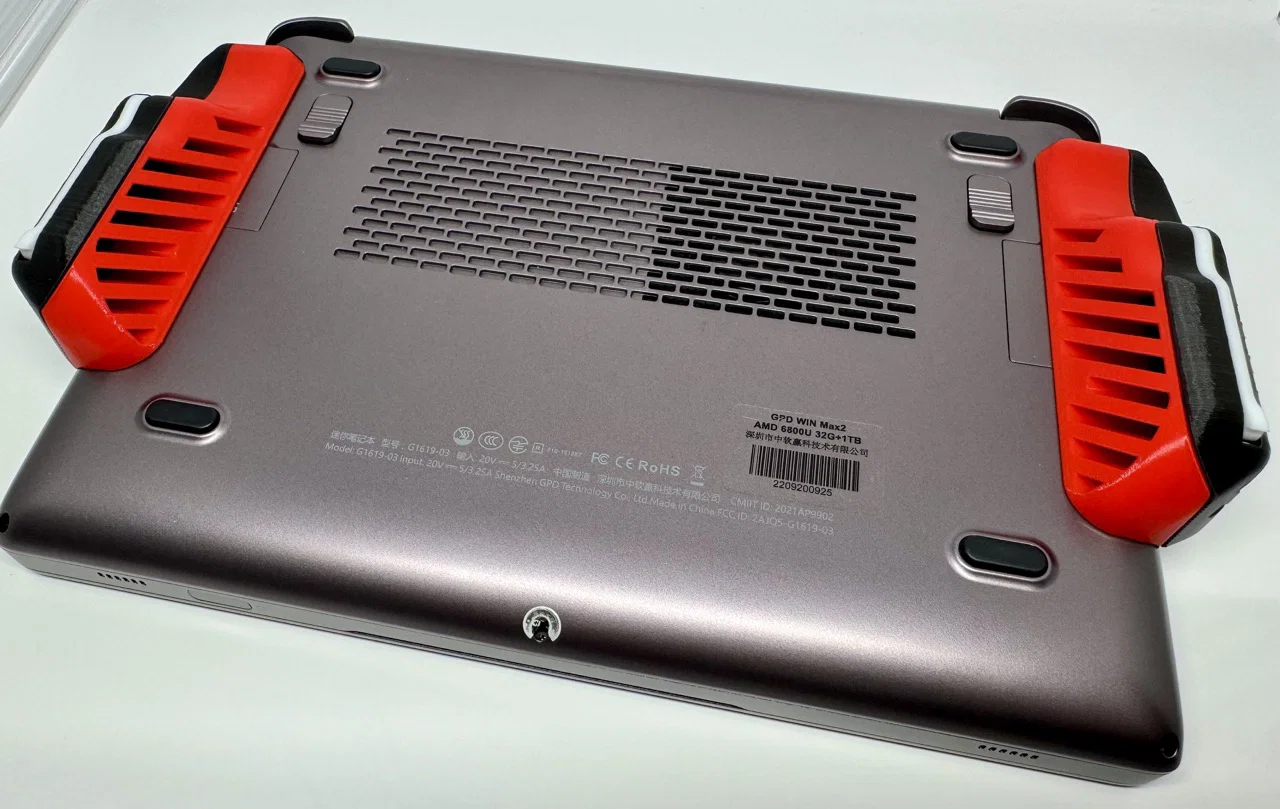

Thiết kế mới V105 cho ai muốn độ khít cao:

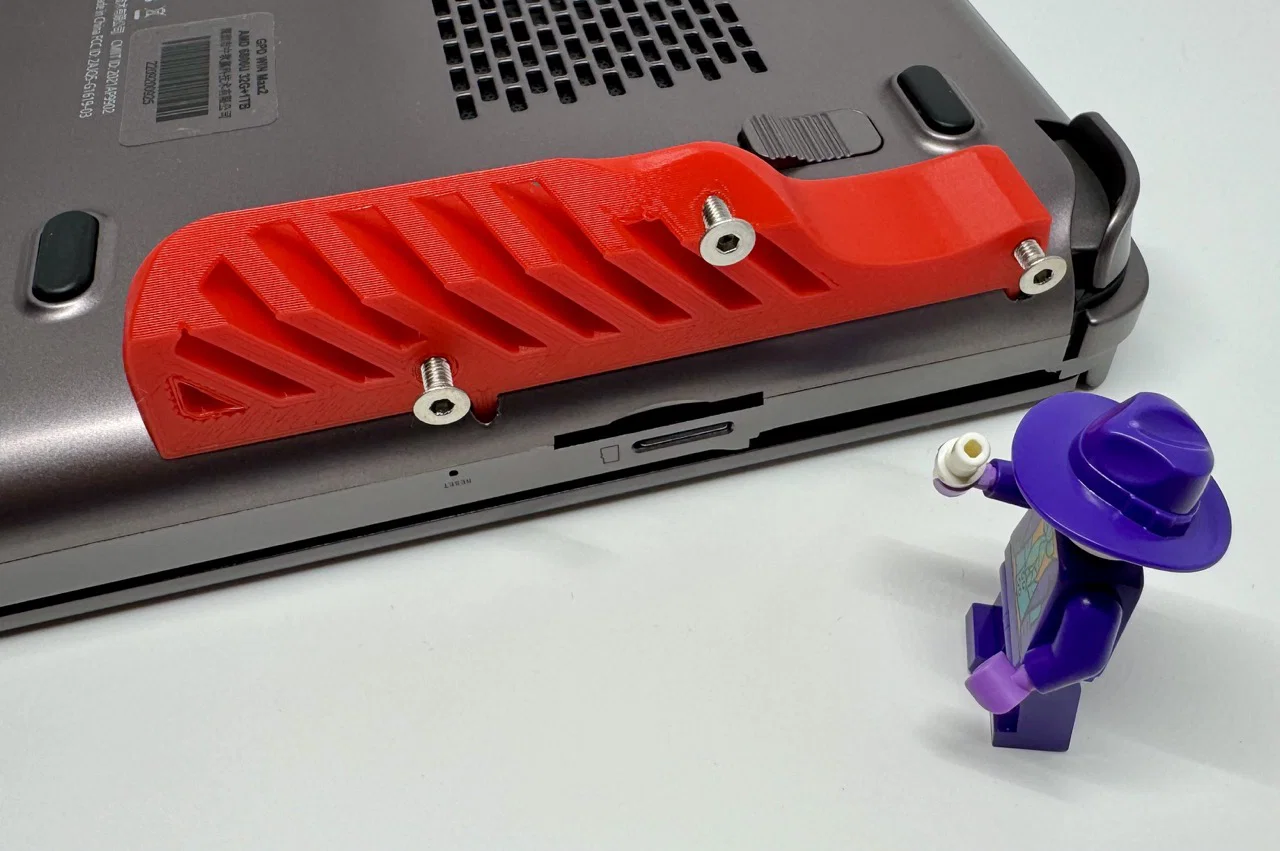

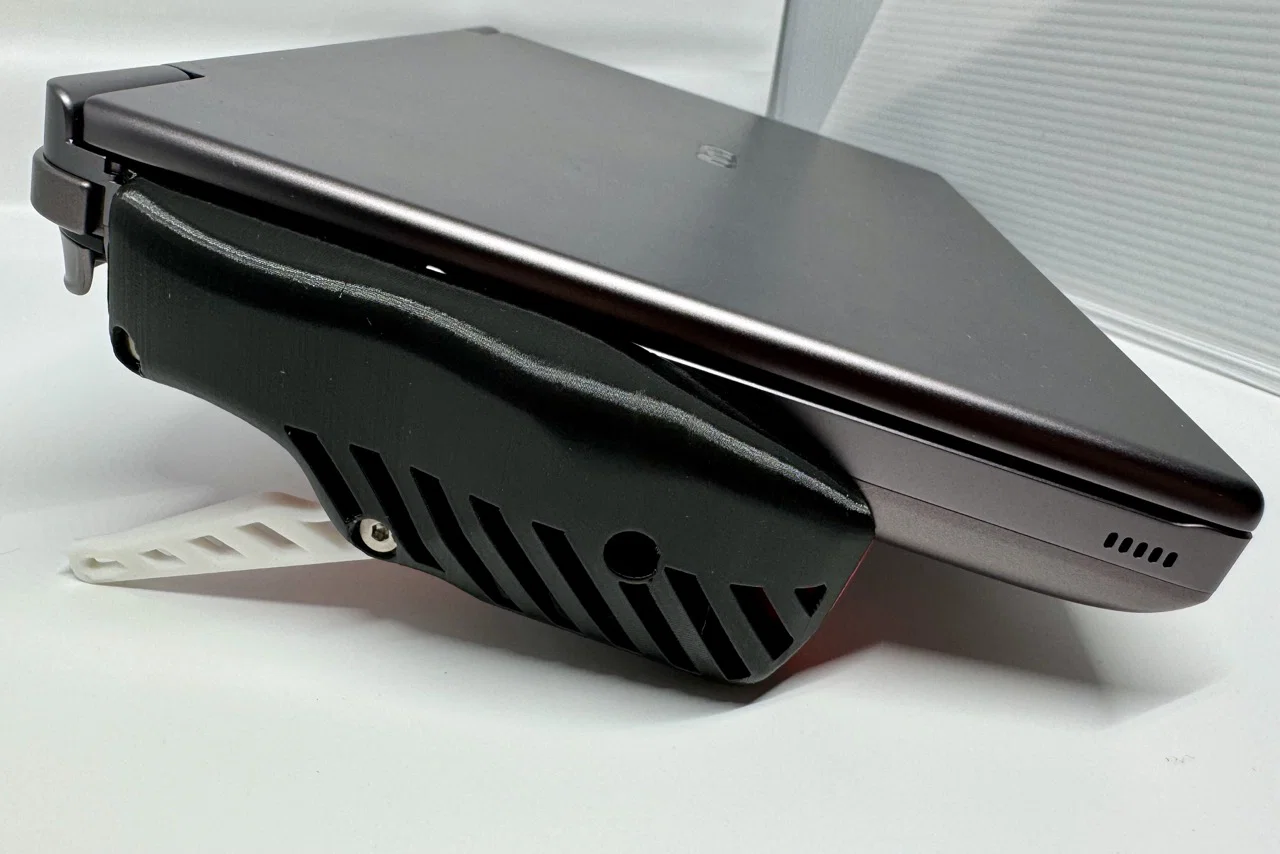

  • Siêu khít: tận dụng các lỗ bắt ốc của WM2 để gài vào, grips ôm sát như liền khối với thân máy

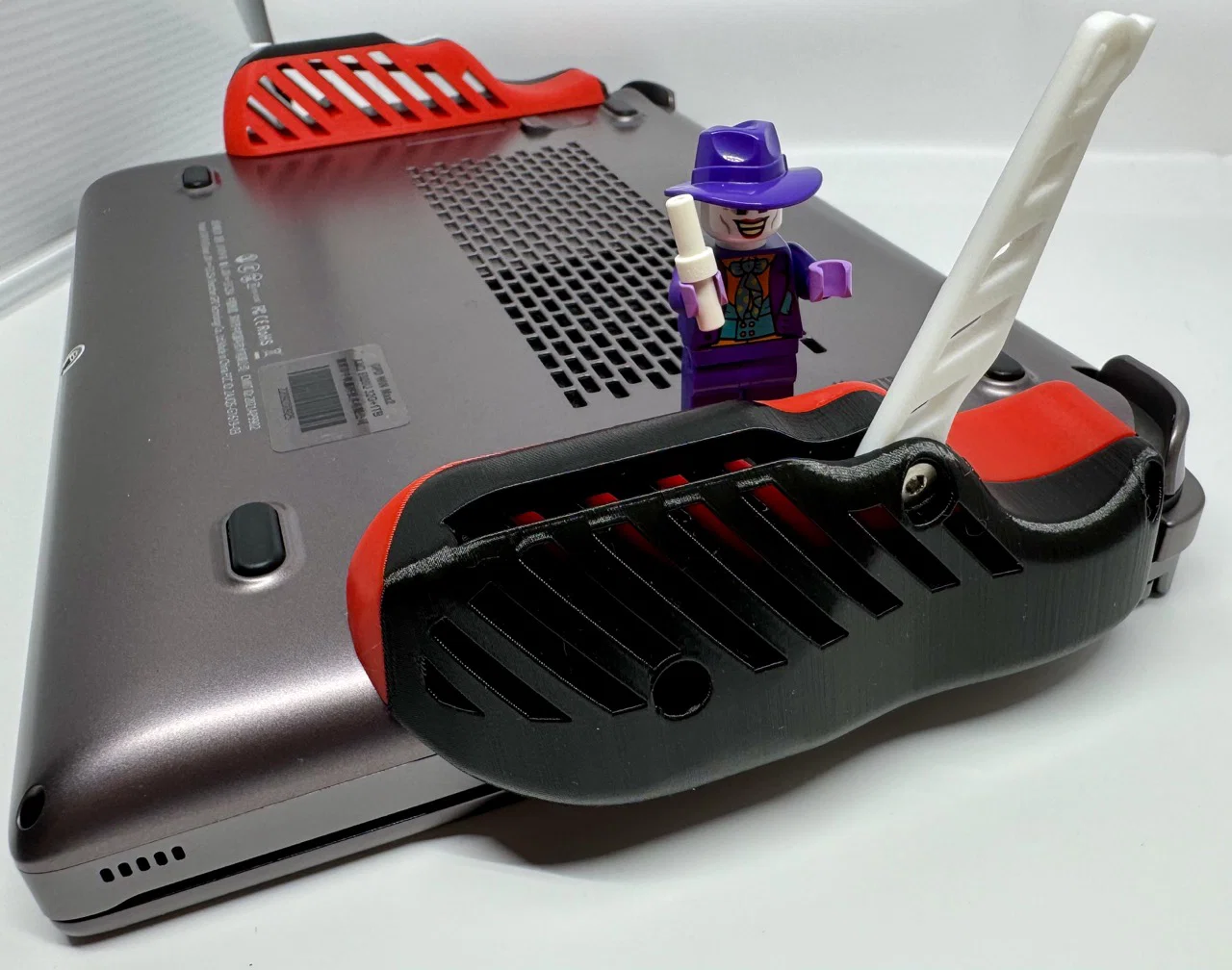

  • Chế độ dựng đứng: chân chống và góc dựng mới, cho mình xin góp ý nha
  • Cải thiện độ bám: thoáng hơn và bo tròn hơn chút
  • Khoét rỗng cổng USB: một số đầu chuyển USB giờ có thể cắm được khi vẫn đang gắn grips

Phiên bản này cần 3 con ốc M3 đầu côn (tapered) dài 8mm.

Đã thêm 2 file 3mf để dễ hình dung cách nên in.

Chúc vui ^^

Update 2022/12/05 :

Cải tiến thiết kế và thêm tính năng mới:

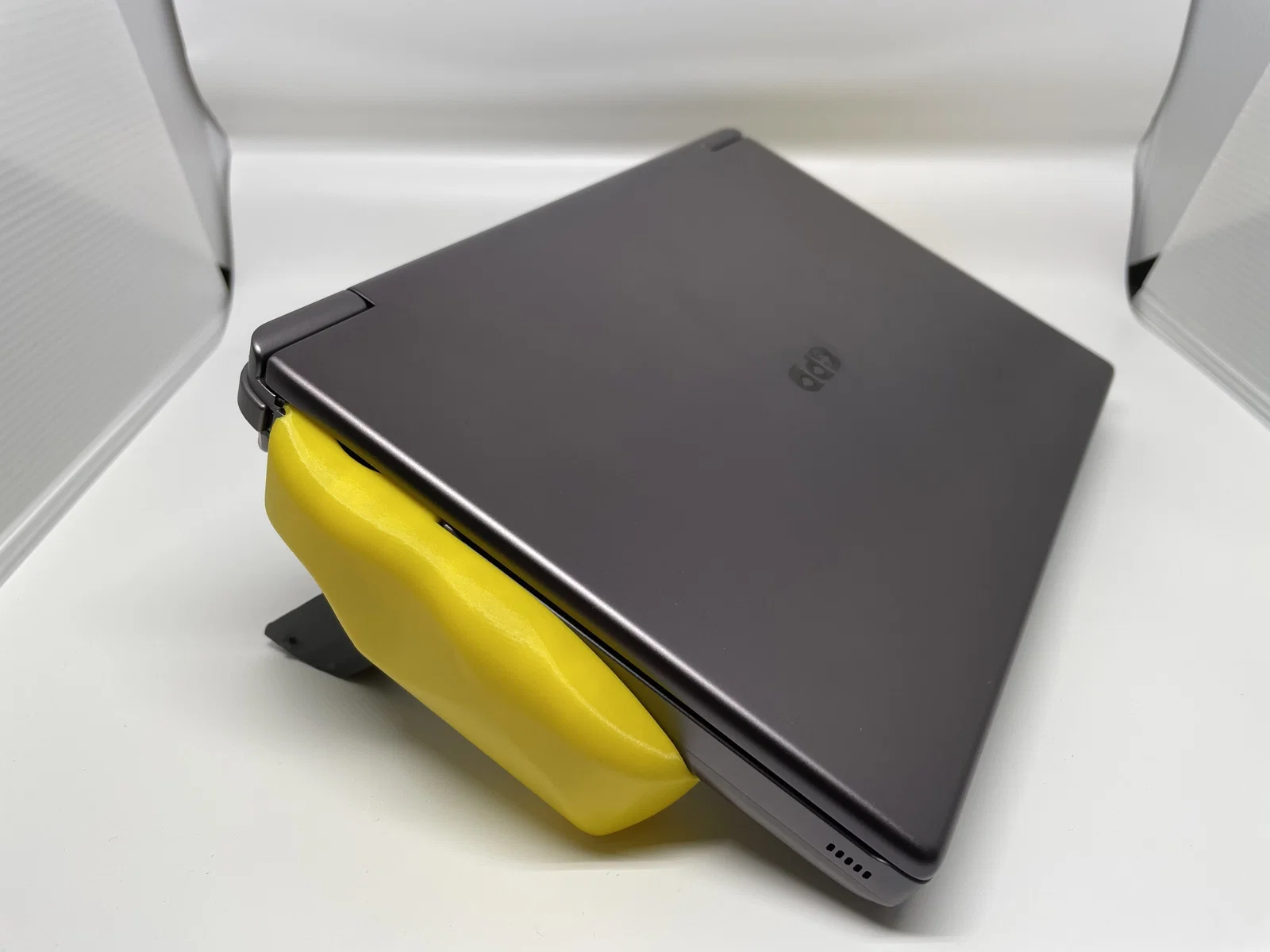

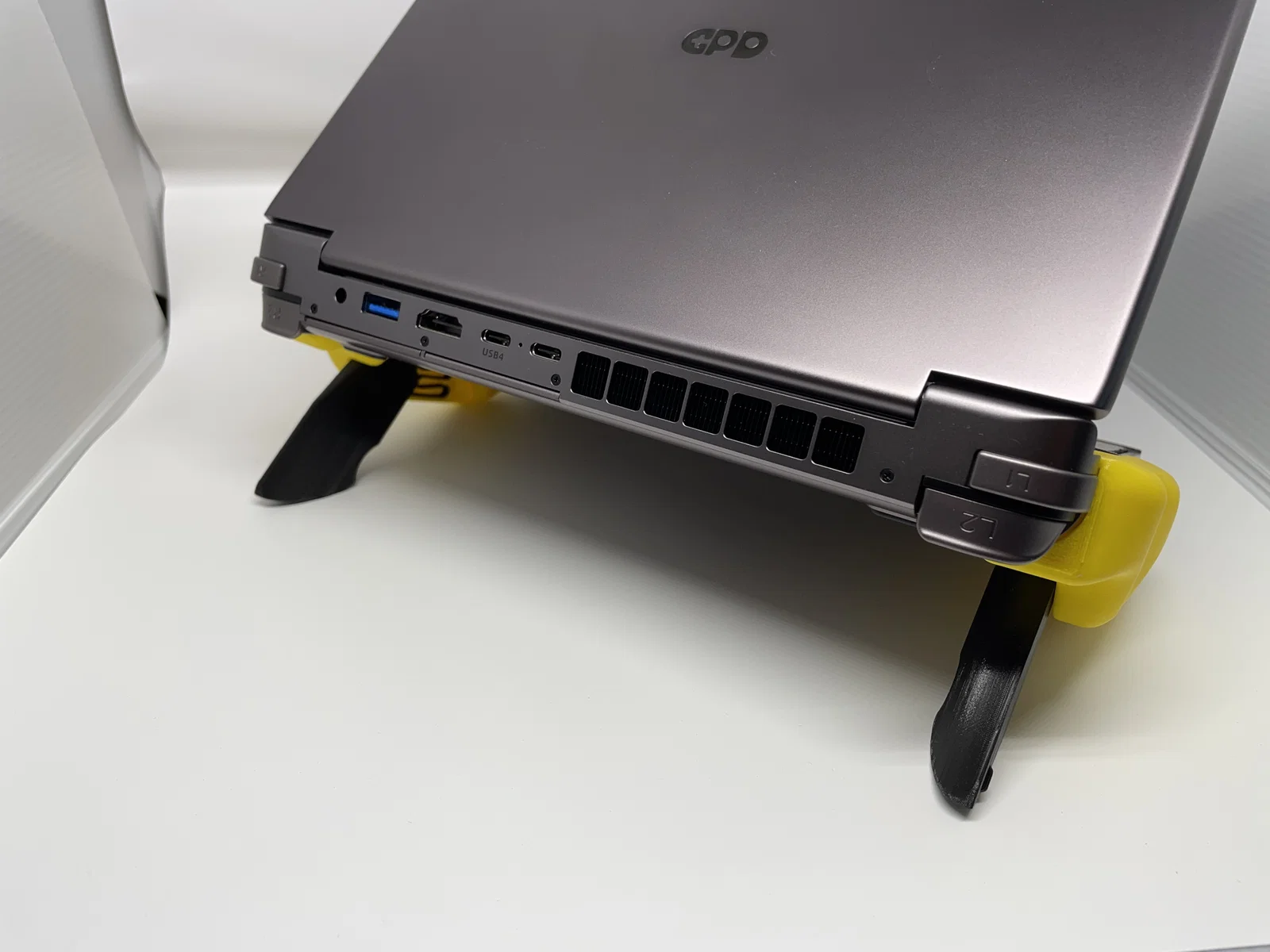

  • Chế độ dựng đứng: bung “chân” từ grip ra và dùng chế độ desktop nâng cao, giúp WM2 thoáng gió hơn

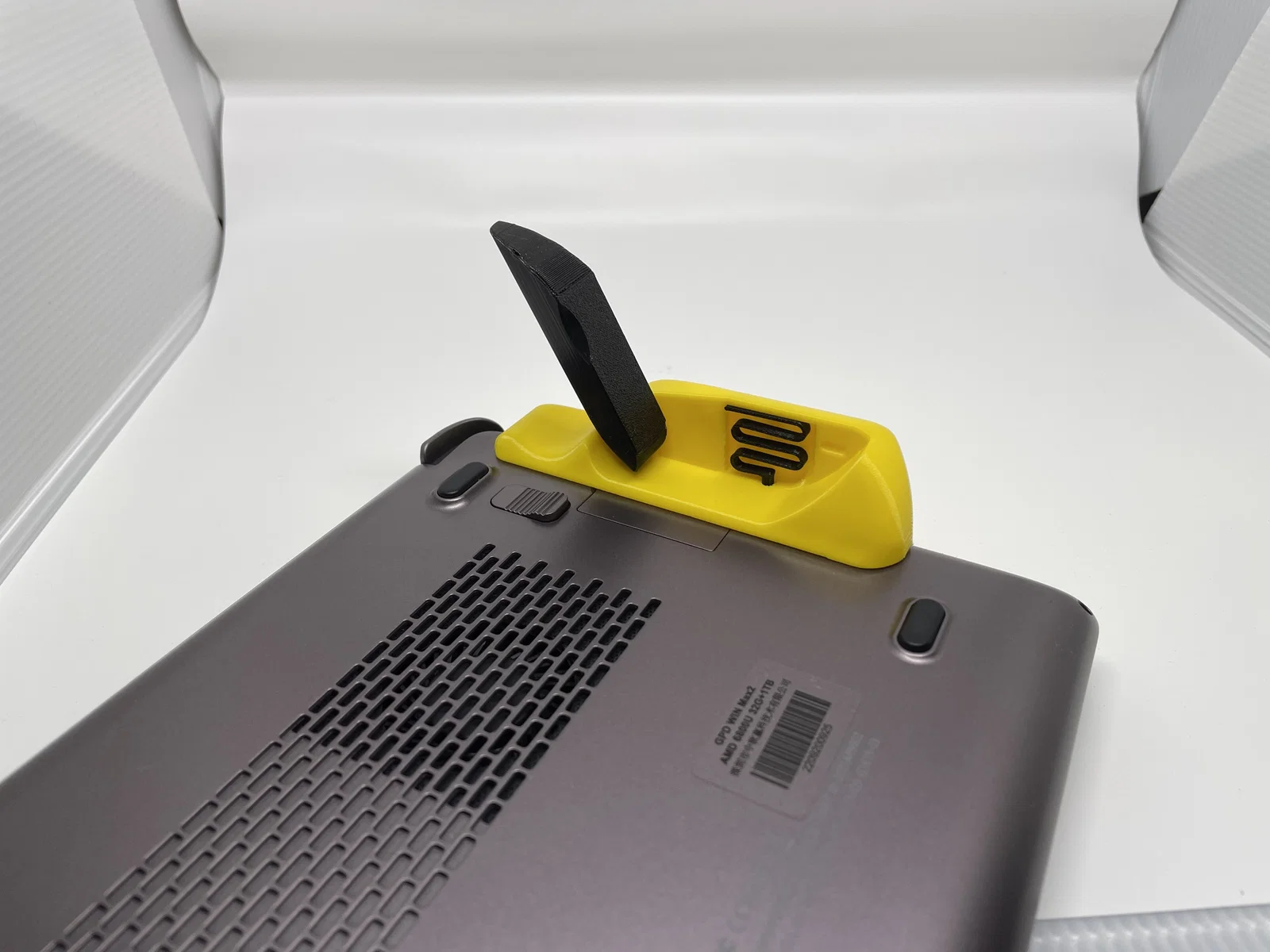

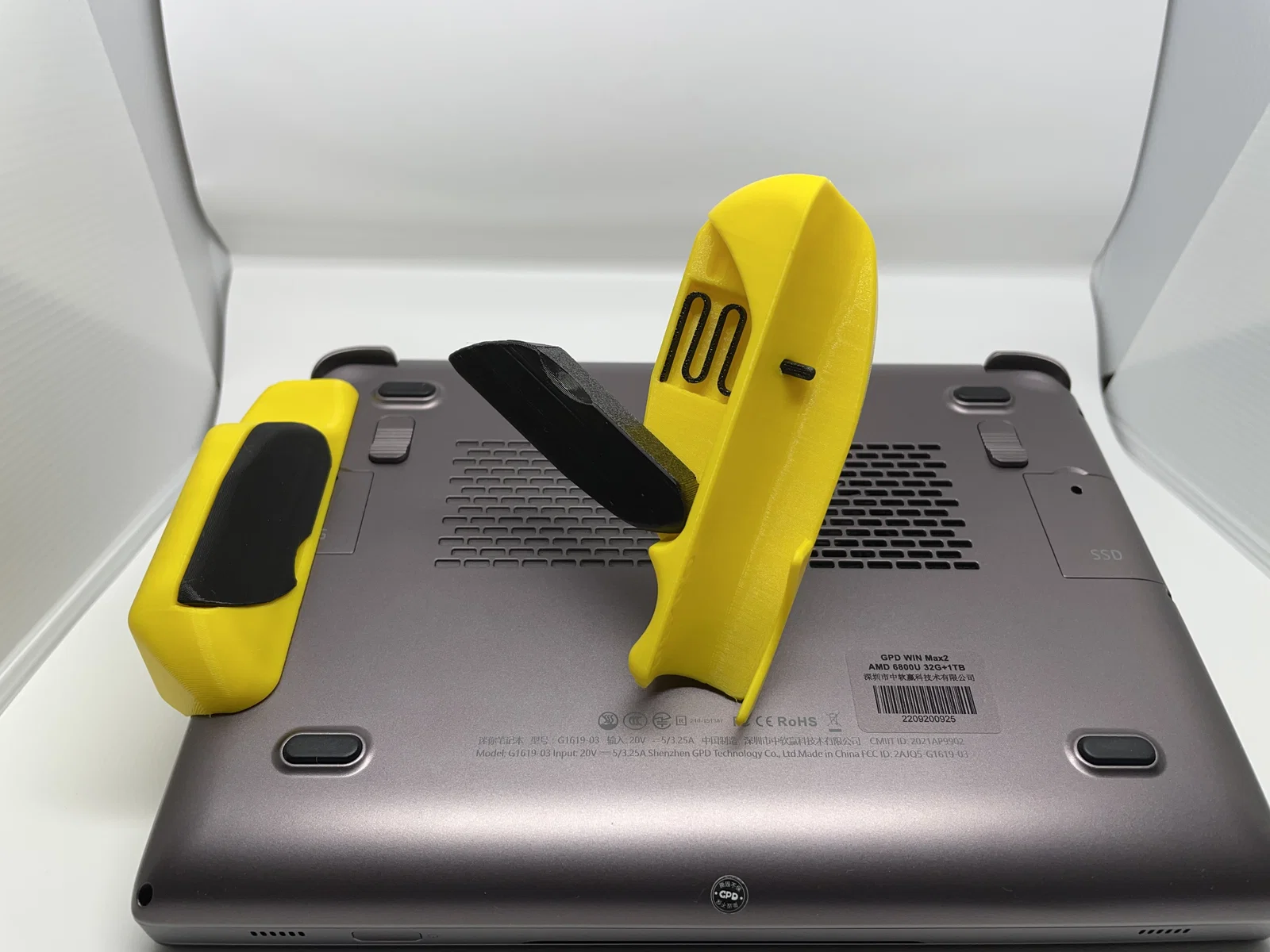

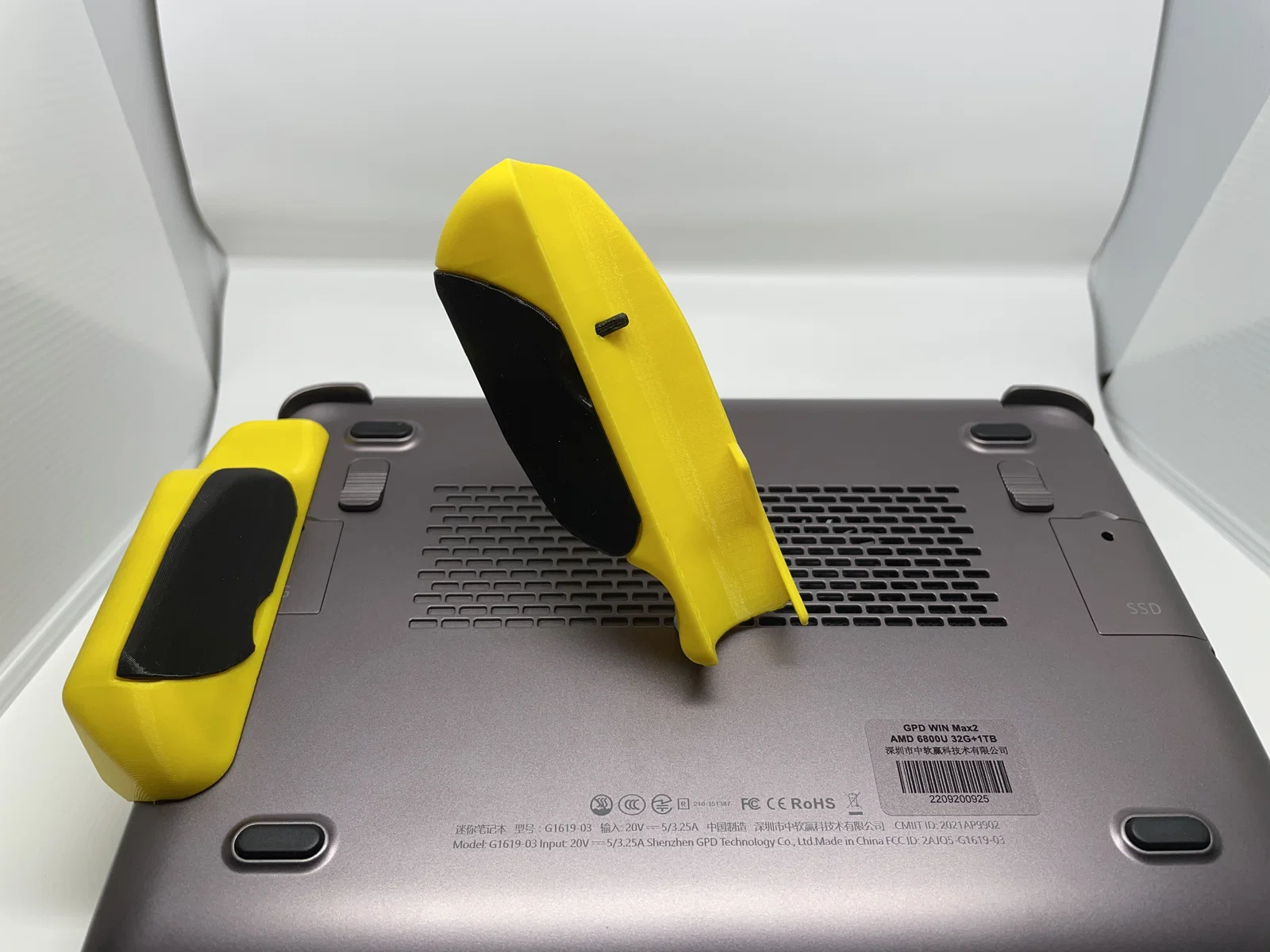

  • Tháo lắp nhanh: chốt khóa dạng pin có lò xo (in 3D) giữ grip đúng vị trí; nhả lò xo là tháo ra được. Nhanh gọn, dễ làm!
  • Cải thiện độ bám: to hơn và bo tròn hơn, cầm êm tay hơn

Các file mới nhất được gắn nhãn v66, in phần axis và pin mỗi món 2 cái.

Hy vọng bạn thích các bổ sung này :)

===========================

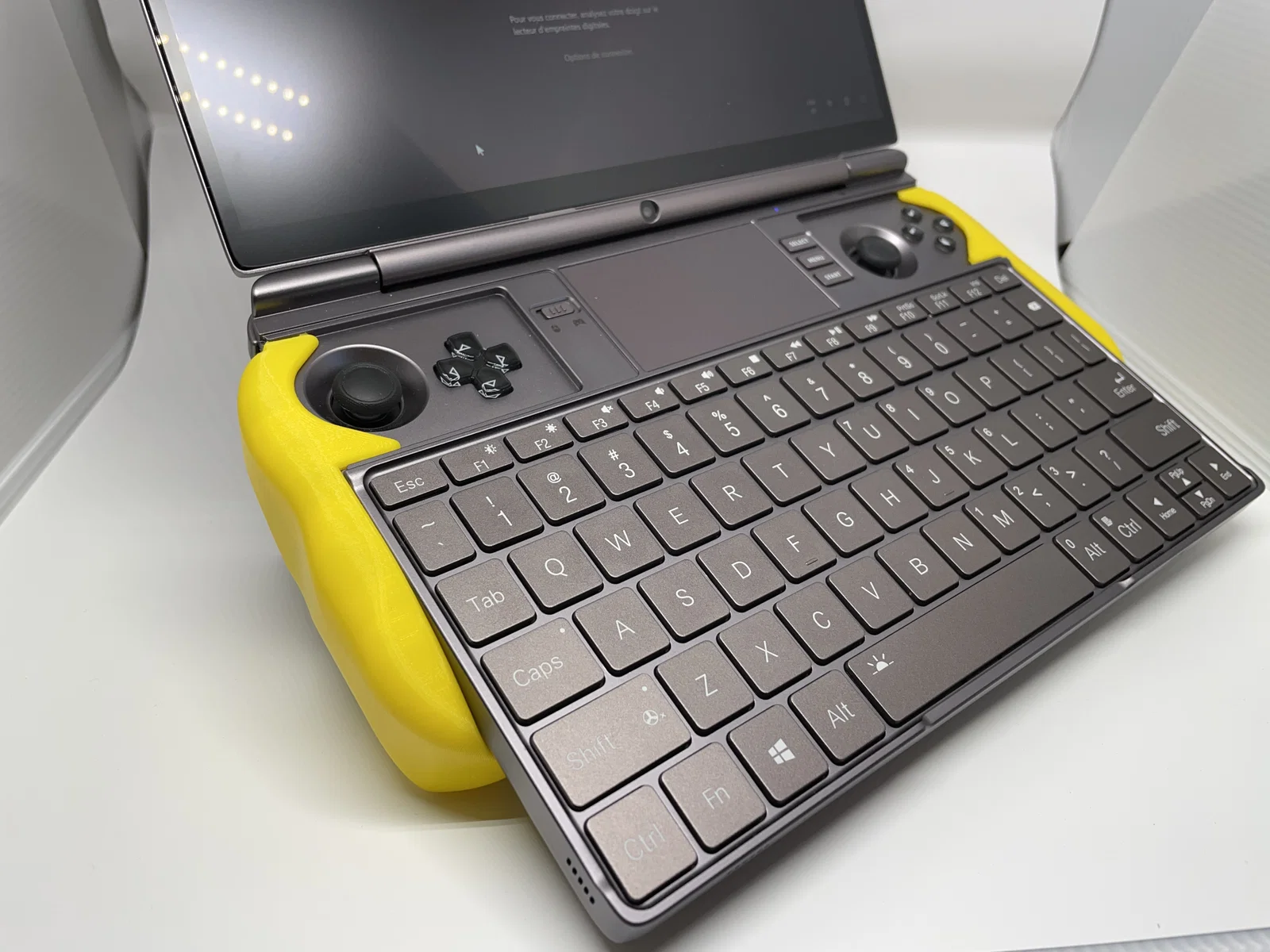

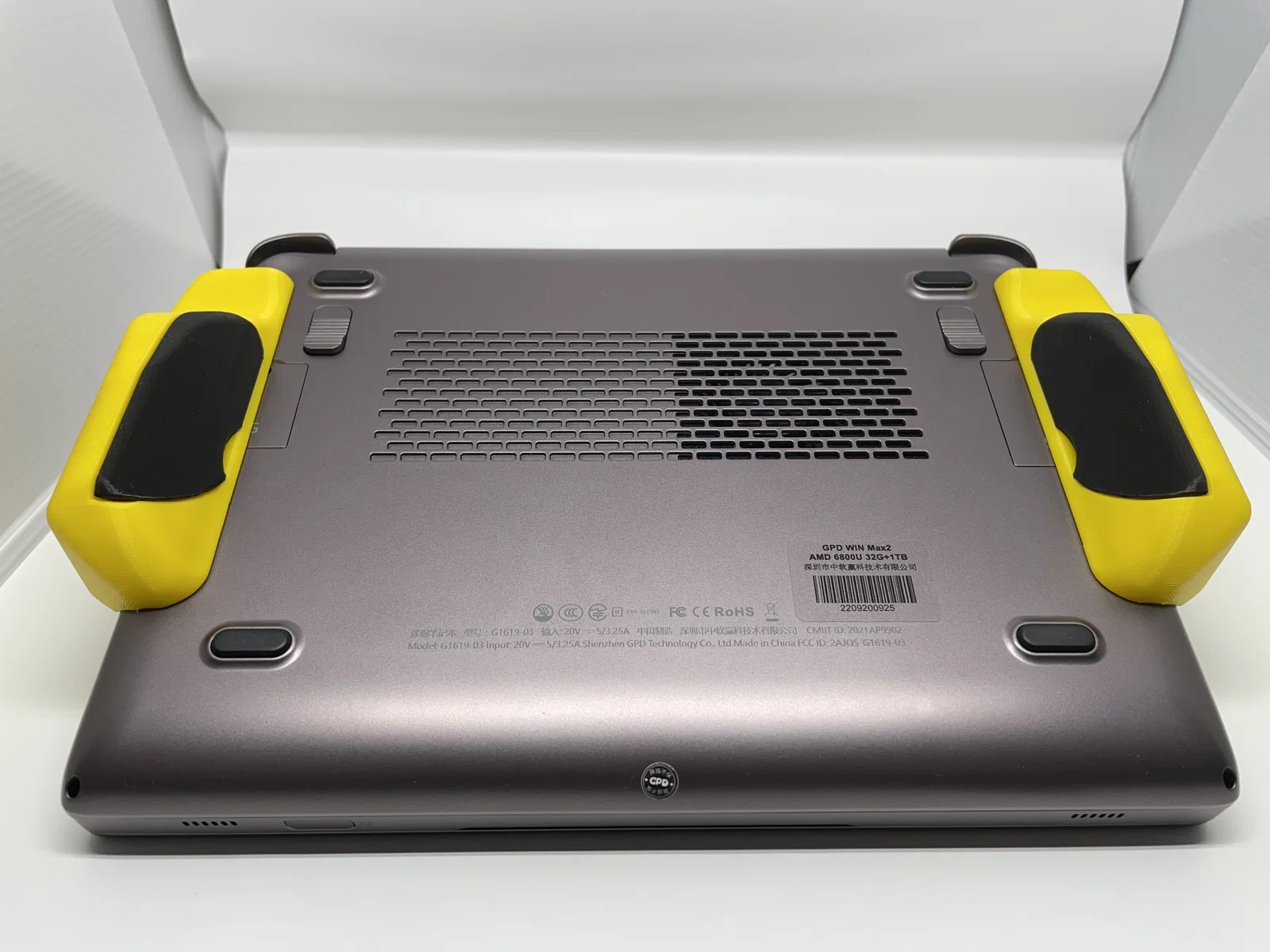

Một cặp grips cho GPD WM2, thiết kế trực tiếp trên máy bằng Fusion 360 ;)

Hiện tại nó trượt vào hai bên và giữ bằng ma sát. Bạn có thể thêm chút Blu Tack hoặc loại tương đương nếu muốn nó đứng yên chắc hơn mà không cần dùng keo dán.

In theo hướng dựng đứng, layer 0.2, 2 walls và thêm brim.

Work in progress, rất mong nhận được góp ý!
