Tile tham số có rãnh (Parametric Tile with Groove) tương thích LEGO
Tile có rãnh tương thích LEGO, thiết kế parametric trong FreeCAD cho phép chỉnh WidthStuds/LengthStuds và in 3D làm gạch tạm khi prototype. Có hướng dẫn thông số in và chỉnh dung sai để khớp LEGO.
Mô tả

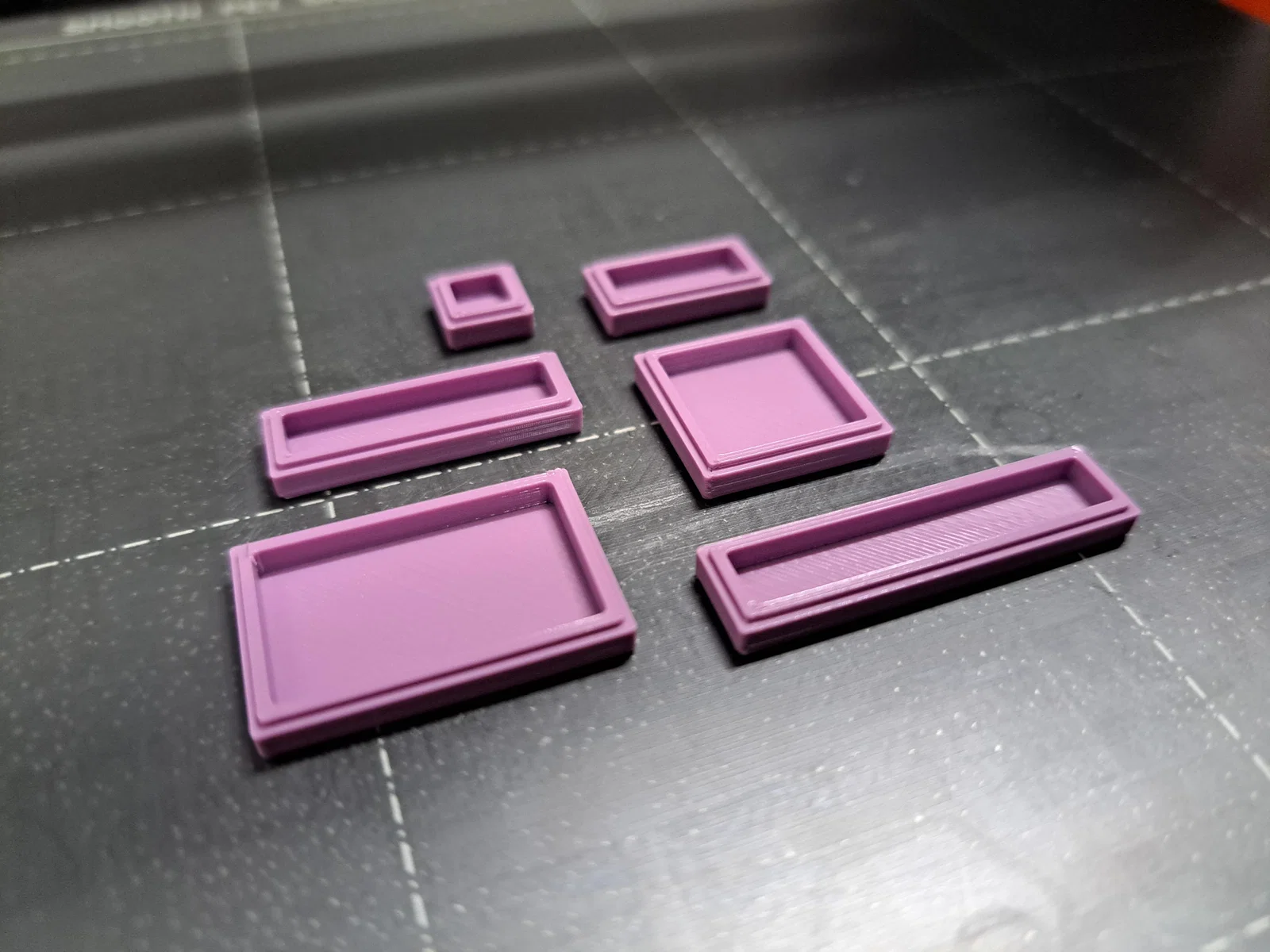

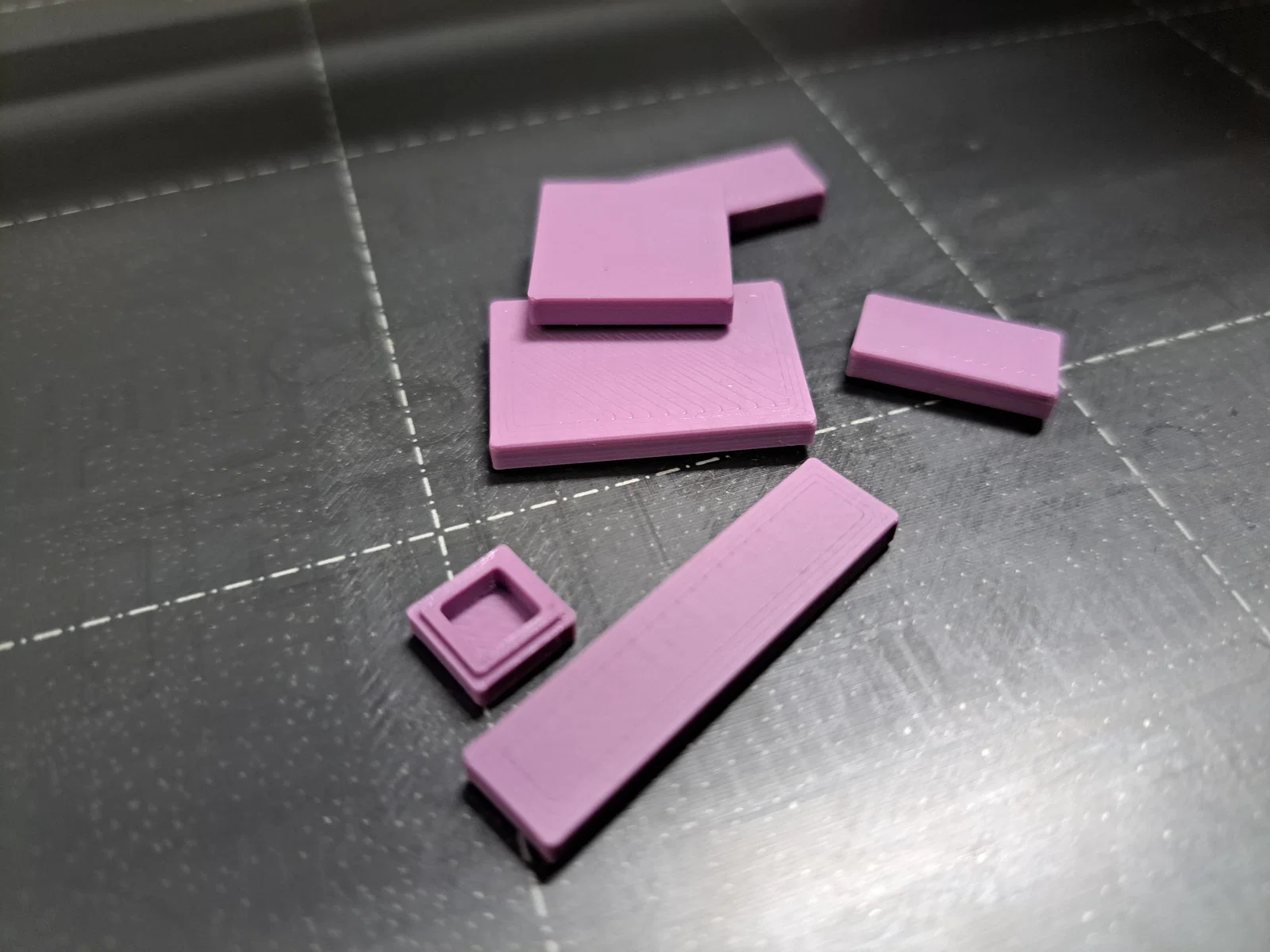

Gạch tile. Tile thì lúc nào cũng thiếu. Mình hay bị thiếu vài viên khi làm LEGO MOCs (My Own Creation), nên mình dùng FreeCAD với máy in của mình để in mấy viên tạm thay thế trong lúc prototype.
Model này được thiết kế riêng cho in 3D, có tính tới dung sai (tolerances).
Khi in, mình khuyên bạn bắt đầu từ file dự án FreeCAD đính kèm và chỉnh các thuộc tính theo phần Printing Guide.
Kích thước Parametric

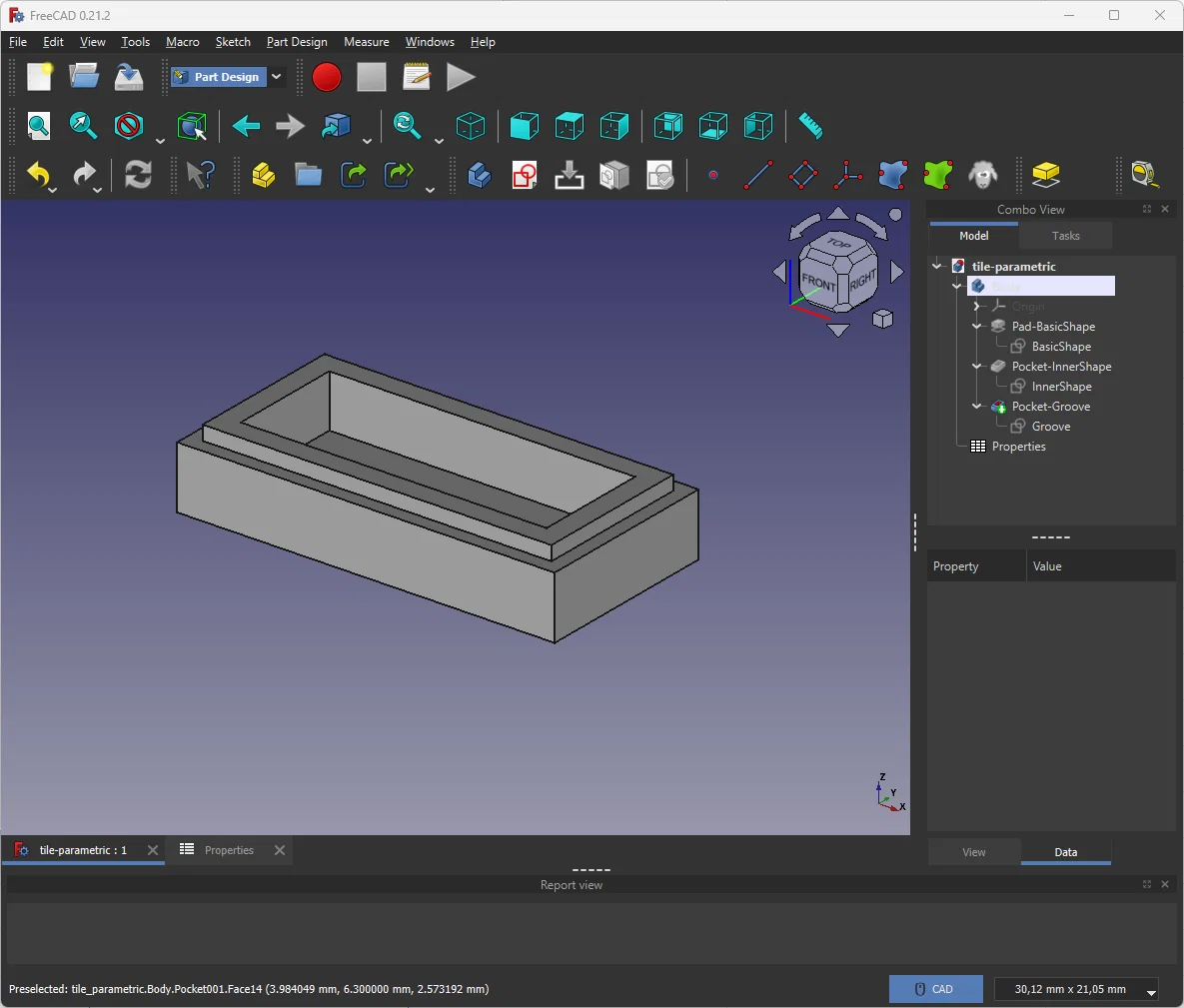

Kích thước có thể chỉnh trong file FreeCAD đính kèm, ở bảng Properties.
- WidthStuds - chiều rộng của tile,
- LengthStuds - chiều dài của tile.
Đính kèm sẵn các file export cho kích thước phổ biến: 1x1, 1x2, 1x3, 1x4, 2x2 và 2x3.
Printing Guide
(cách giữ tương thích với LEGO khi in)
Có nhiều yếu tố ảnh hưởng tới độ tương thích với LEGO hoặc các hệ gạch khác. Khả năng lắp ghép chủ yếu dựa trên:
- độ ma sát (friction), và
- khoảng cách (spacing).
Ma sát (Friction) được đảm bảo bởi
- đường kính studs và tubes,
- độ dày vách trong (inner walls), và
- các gân/tăng cường phụ (auxiliary reinforcments).
Khoảng cách (Spacing) được đảm bảo bởi
- play tolerance offset.
Với máy in 3D phổ thông, mình không thể đạt đúng độ chính xác cần thiết để tạo ma sát chuẩn, chỉ có thể xấp xỉ.
Thông số in cơ bản
- Vật liệu: PLA, PETG hoặc ABS
- Layer Height: 0.15 hoặc 0.2, cái nào cũng OK.
- Perimeters: 3, ưu tiên in perimeters phía ngoài trước
- Infill: không quan trọng
- Supports: không cần
Thông số của model
Áp dụng cho model này. Model không có studs, tubes hay hollow studs, nên sẽ dễ calibrate hơn.
Parameter
Description
My MK4 (kit)
Your printer?
WallThickMod
Hệ số chỉnh độ dày vách
-0,1 mm
?
PlayTolerance
Play tolerance offset
0,2 mm
0,2 mm
Play tolerance offset 0,2 mm là chuẩn LEGO, thường không cần đổi.
Lưu ý: Thông số cũng có thể hơi khác nhau theo từng loại vật liệu; thậm chí khác màu trong cùng một hãng cũng có thể ảnh hưởng kết quả.
Khi gặp trường hợp sau thì làm gì
- Viên in ra không bám được lên trên viên LEGO zin (vách quá lỏng) - tăng WallThickMod theo bước 0,05 mm.
- Viên in ra không gắn được lên trên viên LEGO zin (vách quá lỏng) - giảm WallThickMod
Chia sẻ lại setting in và thông số bạn dùng cho máy của bạn. Mình sẽ cập nhật bảng. Các file export (3MF, STEP, STL) đang để thông số theo máy MK4 của mình.
