Radiator Grille 1x2 tương thích LEGO (Brick 2412)

Mình hay bị thiếu vài viên gạch khi làm LEGO MOCs (My Own Creation), nên mình dùng FreeCAD và máy in để tạo mấy món “tạm thay thế” trong lúc lên mẫu/prototype.

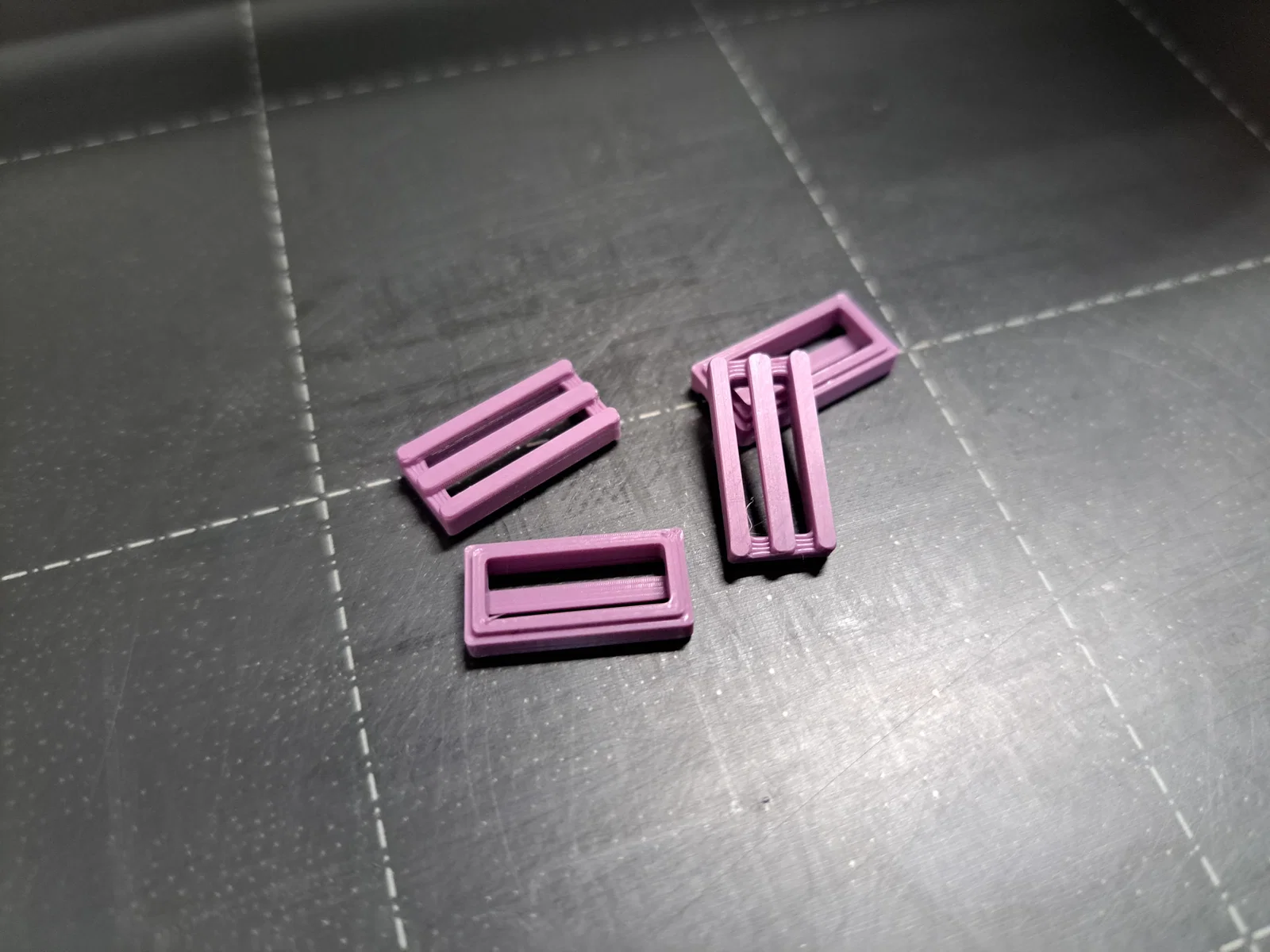

Mẫu này là một viên gạch tương thích với LEGO brick số 2412 - Radiator Grille 1x2. Cần thiết cho mọi mô hình kiểu kỹ thuật (tech).

Model được thiết kế riêng cho in 3D, có tính đến dung sai (tolerances).

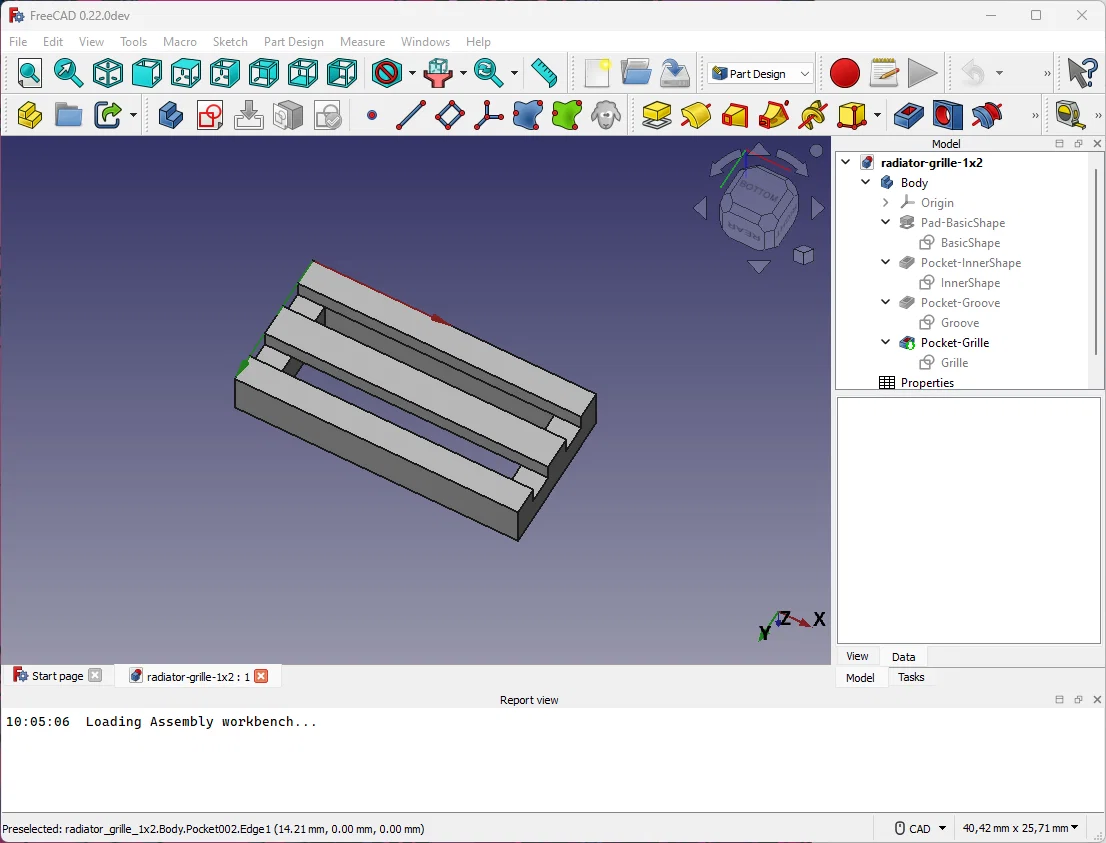

Khi in, mình khuyên nên bắt đầu từ file dự án FreeCAD đính kèm và chỉnh các thông số theo Printing Guide.

Printing Guide

(how to preserve compatibility with LEGO when printing)

Có vài yếu tố ảnh hưởng tới độ tương thích với LEGO hoặc các hệ gạch khác. Khả năng lắp ráp (building capabality) chủ yếu dựa trên:

• ma sát (friction), và
• khoảng cách (spacing).

Friction được duy trì bởi

• đường kính studs và tubes,
• độ dày thành trong (inner walls thickness), và
• các gân gia cường phụ (auxiliary reinforcments).

Spacing được duy trì bởi

• play tolerance offset.

Với máy in 3D phổ thông, mình không thể đạt đúng độ chính xác cần thiết để tạo ma sát “chuẩn”, chỉ có thể xấp xỉ.

Basic printing parameters

• Material: PLA hoặc ABS, PETG không phù hợp vì khả năng bridging kém hơn.
• Layer Height: 0.15 hoặc 0.2, đều OK.
• Perimeters: 2
• Infill: 15 % là OK.
• Supports: không cần

Model parameters

Áp dụng cho model này. Model này canh chỉnh (calibrate) khá dễ.

Parameter

Description

My MK4 (kit)

Your printer?

WallThickMod

Hệ số chỉnh độ dày tường (Wall thickness modifier)

-0,1 mm

?

PlayTolerance

Play tolerance offset

0,2 mm

0,2 mm

Play tolerance offset 0,2 mm là tiêu chuẩn LEGO, thường không cần đổi.

Lưu ý: Thông số cũng có thể hơi khác nhau theo từng vật liệu; thậm chí khác màu cùng một hãng cũng có thể ảnh hưởng kết quả.

What to do when

• Viên in ra không bám/không giữ được khi gắn lên viên LEGO zin (thành quá lỏng) – tăng WallThickMod theo bước 0,05 mm.
• Viên in ra không gắn lên được viên LEGO zin (thành quá lỏng) – giảm WallThickMod

Chia sẻ cài đặt in và thông số của máy bạn nha. Mình sẽ cập nhật bảng. Các file export (3MF, STEP, STL) đang để thông số theo máy MK4 của mình.
