Ngói mái Brick Roof Tile 4x2 45° inverted tương thích LEGO 4871

Lúc làm LEGO MOCs (My Own Creation) mình hay bị thiếu vài viên gạch, nên mình dùng FreeCAD và máy in để in mấy món “chữa cháy” tạm thời khi đang prototype.

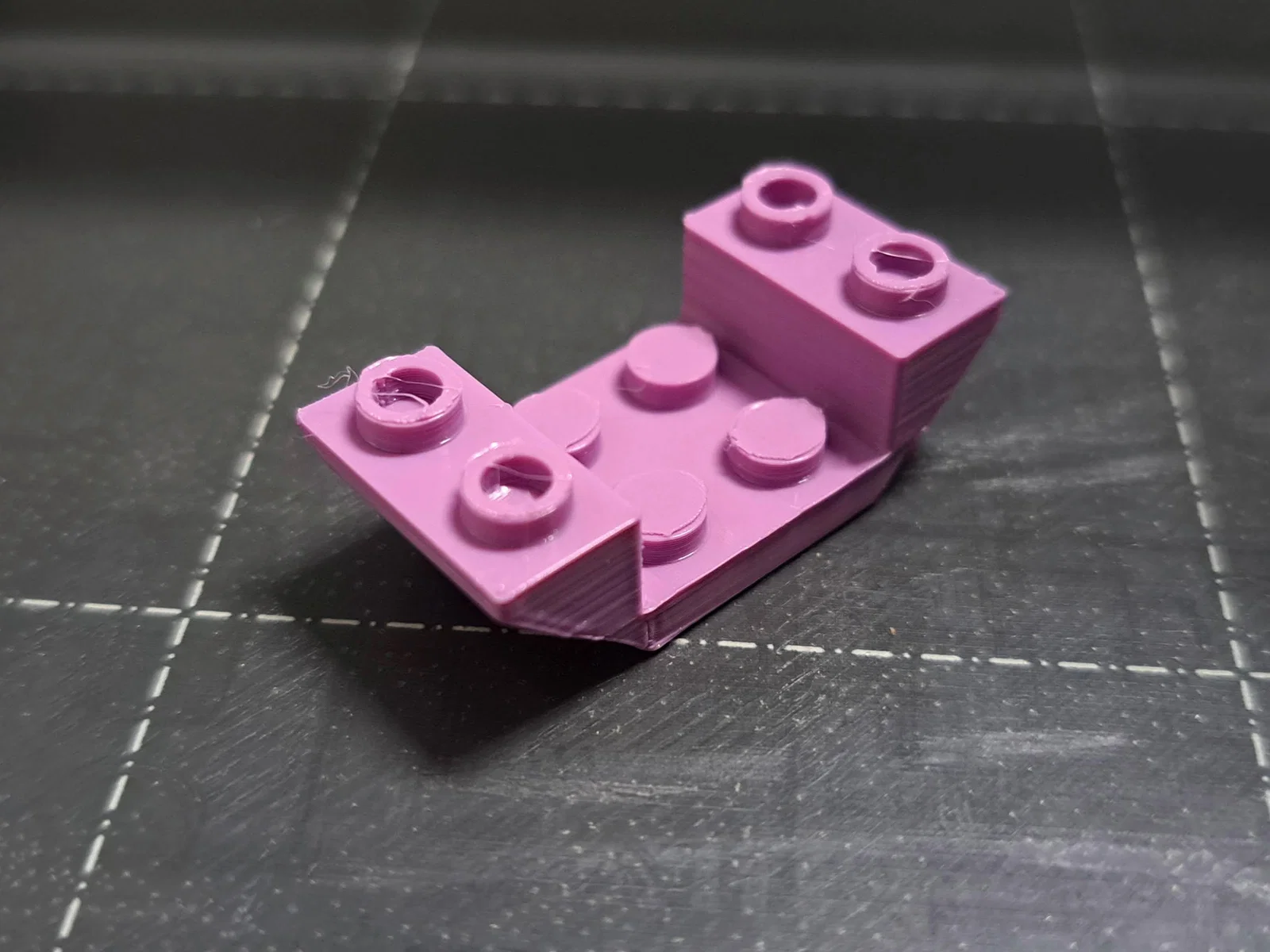

Model này là một viên gạch tương thích với LEGO brick số 4871 - ROOF TILE 4X2/45° INV. Đây là món rất cần cho mấy bộ mech và làm (space)ship.

Model được thiết kế riêng cho 3D printing, có tính tới dung sai (tolerances).

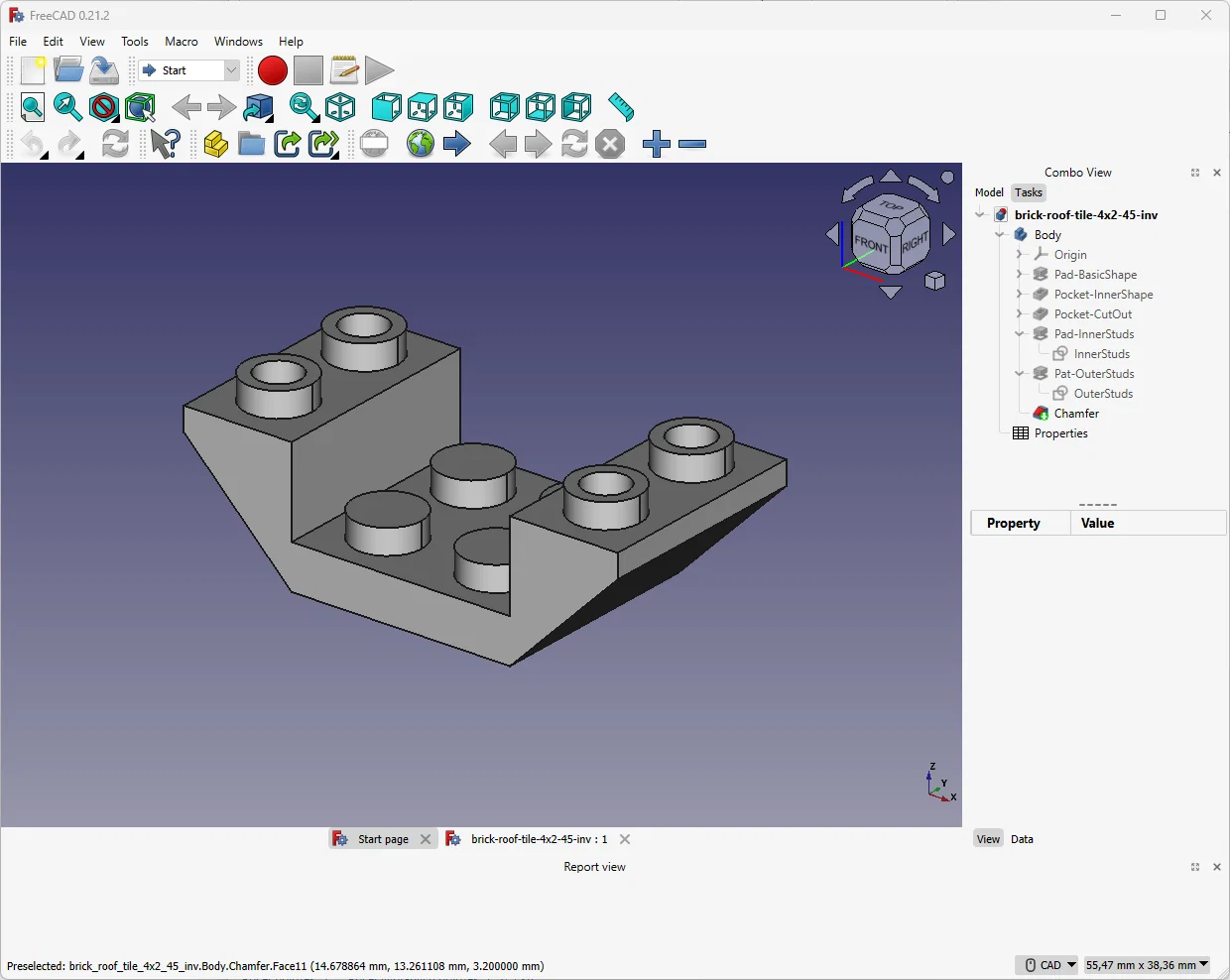

Khi in, mình khuyên bạn bắt đầu từ file dự án FreeCAD đính kèm và chỉnh các thông số theo Printing Guide.

Printing Guide

(cách giữ tương thích với LEGO khi in)

Có vài yếu tố ảnh hưởng tới khả năng tương thích với LEGO hoặc các hệ brick khác. Khả năng “gắn/khớp” chủ yếu dựa trên:

• ma sát (friction), và
• khoảng cách (spacing).

Friction được duy trì nhờ:

• đường kính studs và tubes,
• độ dày vách trong (inner walls), và
• các gân/tăng cứng phụ (auxiliary reinforcments).

Spacing được duy trì nhờ:

• play tolerance offset.

Với máy in 3D phổ thông, mình không thể đạt độ chính xác cần thiết để tạo ma sát đúng chuẩn, chỉ có thể xấp xỉ.

Basic printing parameters

• Material: PLA hoặc ABS, PETG không phù hợp vì khả năng bridging kém hơn (vấn đề chủ yếu với plates).
• Layer Height: 0.15 hoặc 0.2, cái nào cũng OK.
• Perimeters: 3, ưu tiên in outside perimeters trước.
• Infill: 15 % là OK.
• Supports: không cần, dùng brim nếu bạn bị vấn đề bám dính

Model parameters

Áp dụng cho model này. Model này khá khó canh chỉnh (calibrate) vì nó dùng gần như đầy đủ các hệ (systems) hiện có.

Parameter

Description

My MK4 (kit)

Your printer?

StudDiaMod

Hệ số chỉnh đường kính stud

0,1 mm

?

StudInnerDiaMod

Hệ số chỉnh đường kính trong của stud

0 mm

?

WallThickMod

Hệ số chỉnh độ dày vách

-0,1 mm

?

PlayTolerance

Độ lệch dung sai lắp (play tolerance offset)

0,2 mm

0,2 mm

TubeDiaMod

Hệ số chỉnh đường kính tube

0,05 mm

?

Play tolerance offset 0,2 mm là tiêu chuẩn của LEGO, thường không cần đổi.

Lưu ý: Thông số cũng có thể hơi khác nhau tùy vật liệu; thậm chí khác màu trong cùng một hãng cũng có thể ảnh hưởng kết quả.

Khi gặp tình huống sau thì làm gì

• LEGO brick xịn không bám khi gắn lên viên in (studs quá lỏng) - tăng StudDiaMod theo bước 0,05 mm.
• LEGO brick xịn không gắn lên được viên in (studs quá chặt)  - giảm StudDiaMod theo bước 0,05 mm.
• Viên in không bám khi gắn lên LEGO brick xịn (vách quá lỏng) - tăng WallThickMod theo bước 0,05 mm hoặc tăng TubeDiaMod theo bước 0,05 mm.
• Viên in không gắn lên được LEGO brick xịn (vách quá lỏng) - giảm WallThickMod hoặc giảm TubeDiaMod theo bước 0,05 mm.

Chia sẻ setting in và các tham số bạn dùng cho máy của bạn nhé. Mình sẽ cập nhật bảng. Các file xuất (3MF, STEP, STL) đang dùng tham số theo máy MK4 của mình.
