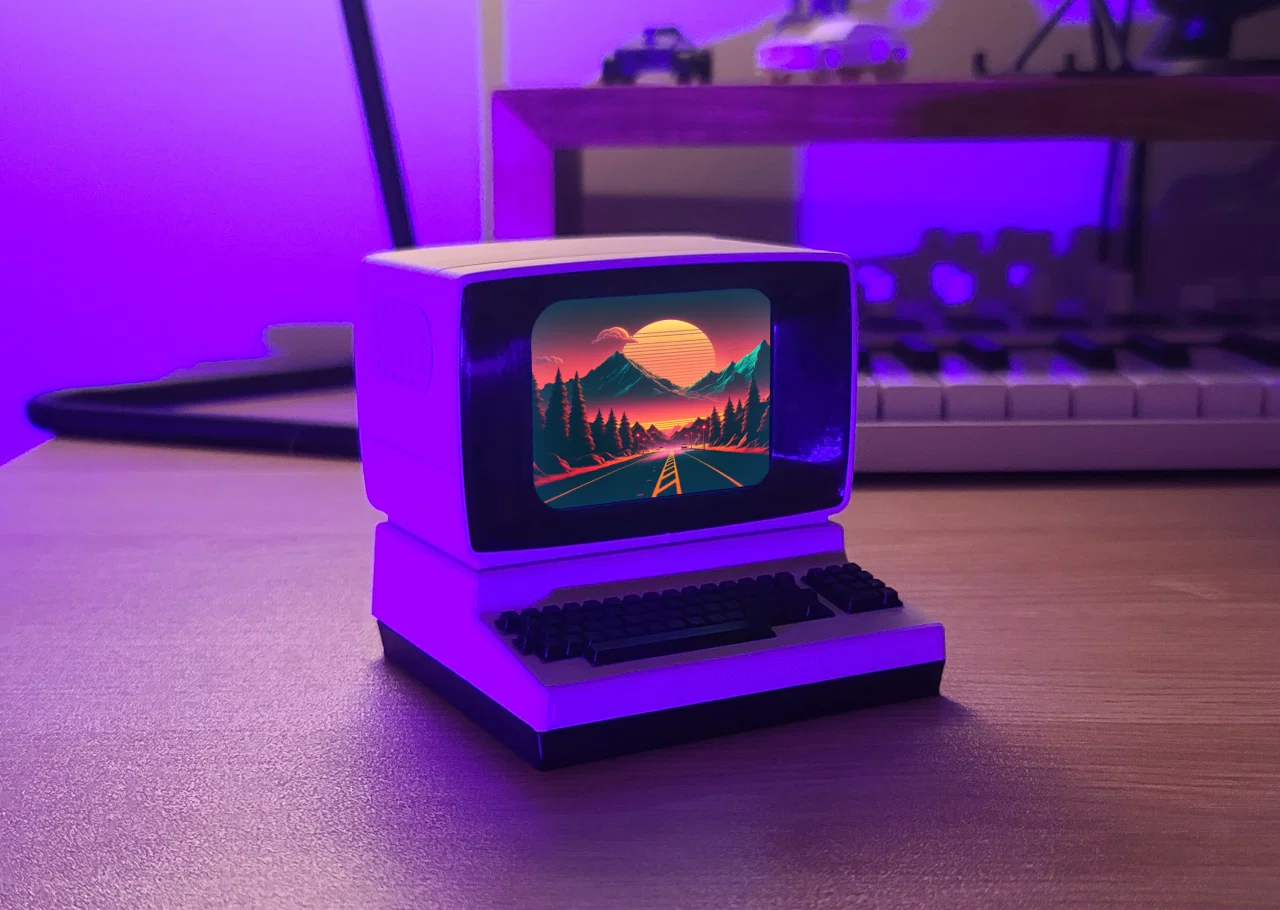

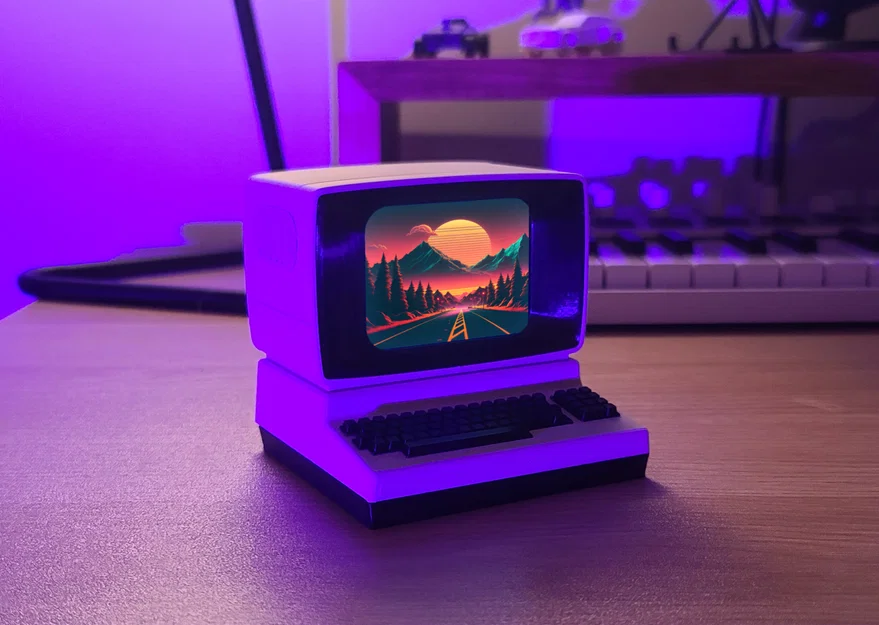

Máy tính mini retro chạy được (Working Tiny Retro PC)

Mình làm cái tiny retro PC này mà vui dữ luôn, với lại nó chạy thiệt nha. Nghĩ bụng đăng lên đây chia sẻ, lỡ ai cũng đang hứng thú. Nó dùng linh kiện khá rẻ, lắp ráp cũng nhanh.

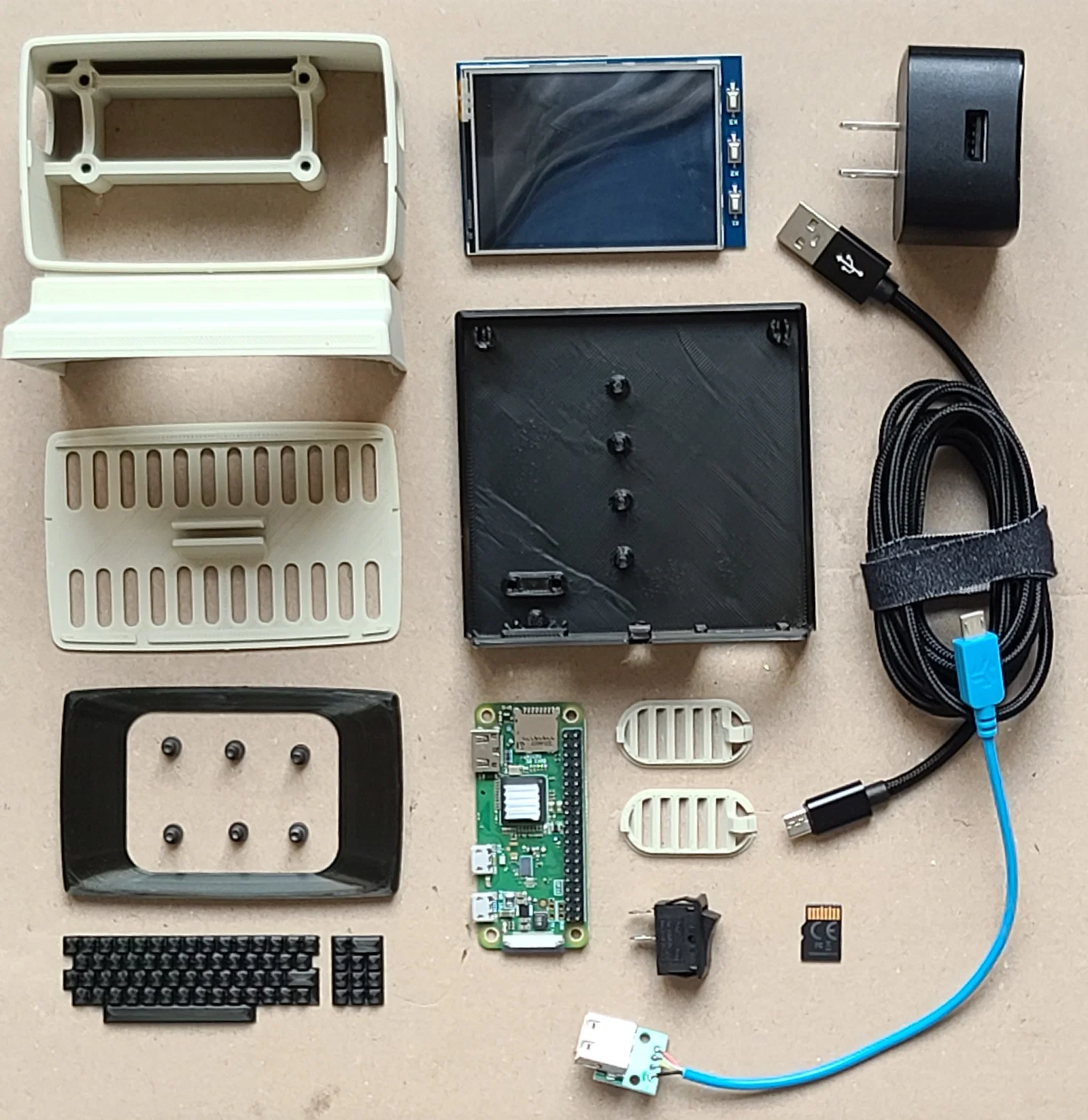

Required stuff:

1. Raspberry Pi Zero W
2. Bộ nguồn cho Pi
3. Màn hình cảm ứng 3.2". Mình dùng mẫu #MPI3201.
4. 4 con ốc 2x4mm (hoặc tương tự)

Optional stuff:

1. USB 2.0 Breakout Board
2. Thêm 2 con ốc 2x4
3. Công tắc nguồn 12mm x 15mm Power Switch
4. Mỏ hàn (Soldering Iron)

How to build:

1. In hết tất cả chi tiết. (Thử màu beige cho ra đúng vibe thập niên 90). Phần đáy và mấy cái khe vent có thể sẽ cần supports. Mấy phần còn lại thì thường không cần.
2. Bắt ốc cố định Raspberry Pi vào vỏ, để thẻ SD quay về phía lỗ vent. (Mấy con ốc này có thể tháo ra sau để truy cập). Mình phải khoan/nới nhẹ lỗ bắt ốc trên Raspberry Pi để vừa với ốc của mình.
3. Gắn (ấn) panel LCD vào các chân GPIO

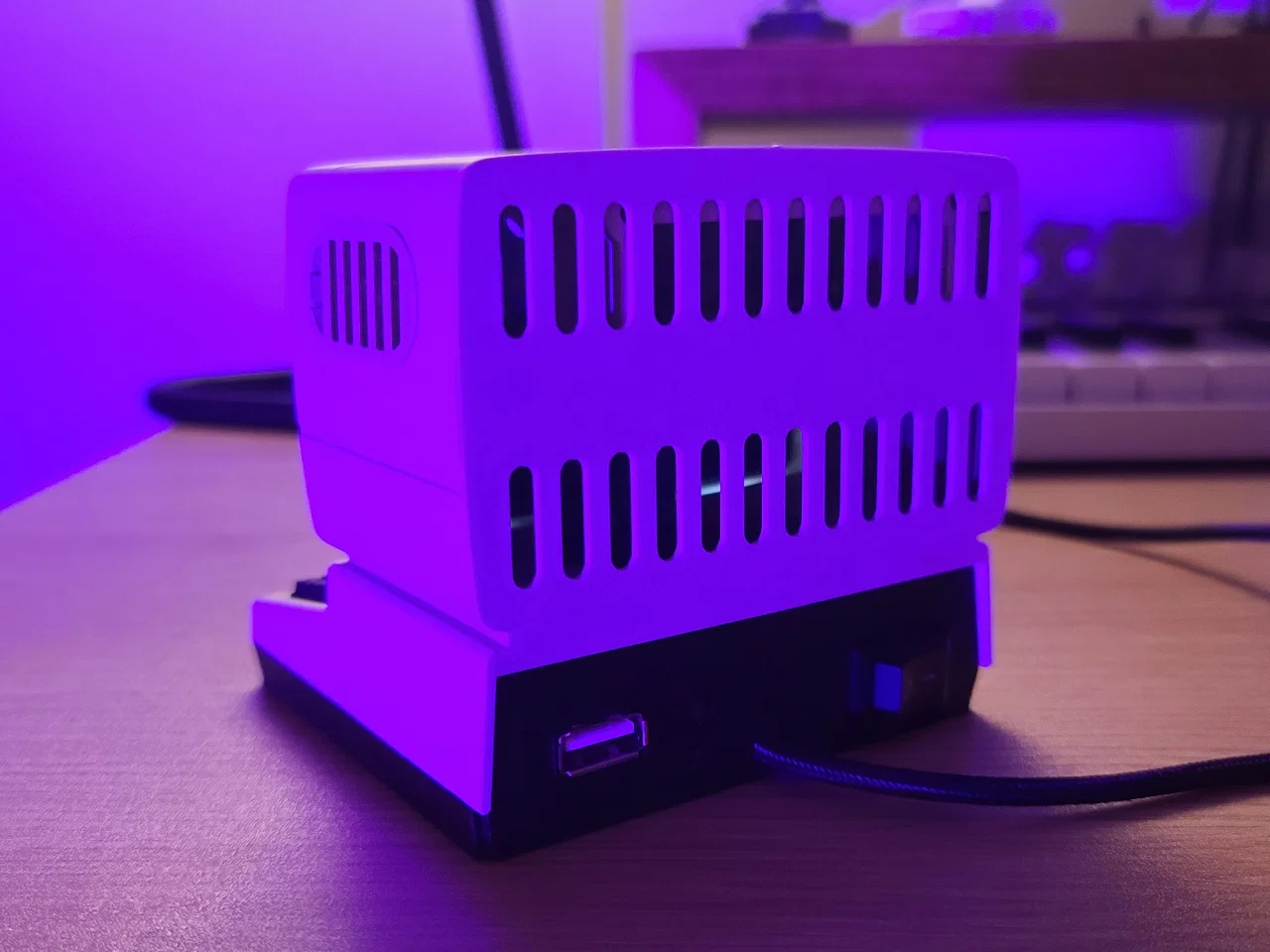

4. Nếu dùng công tắc nguồn thì lắp công tắc vào phần đáy. Cắt dây nguồn USB, chẻ sợi dây đỏ rồi nối hai đầu vào hai terminal trên công tắc. Các dây còn lại giữ nguyên như cũ. Dán băng keo điện che hết các chỗ lộ dây/mối nối.
5. Nếu dùng cổng USB, kiếm một sợi cáp microUSB cũ rồi cắt bỏ một đầu, giữ lại phía cắm vào Pi. Ở đầu vừa cắt, hàn các dây vào usb breakout board. Dán băng keo che các chỗ lộ dây/mối nối và bắt ốc cố định board USB vào đúng vị trí.
6. Cắm dây nguồn & dây USB vào Pi. Dây nguồn có thể quấn quanh các ngàm/peg trong phần đế để khỏi bị kéo tuột ra.
7. Ấn lắp (press fit) các phần vent, bezel và nắp lưng vào đúng chỗ.
8. Dùng keo 502 (super glue) dán cố định bàn phím.
9. Vào trang này (http://www.lcdwiki.com/3.2inch_RPi_Display) tìm cụm “images download” rồi tải image đã có sẵn drivers. Dùng Raspberry Pi Imager để ghi image đó lên thẻ SD.
10. Tới đây là phải chạy được rồi! Giờ có thể cần chỉnh độ phân giải, xoay màn hình (rotation) và phần mềm cho hợp. Đừng kỳ vọng nó mạnh như PC xịn, nhưng làm dashboard để bàn thì quá ổn!
