LED Clock - MICRO [ powered by WLED ]

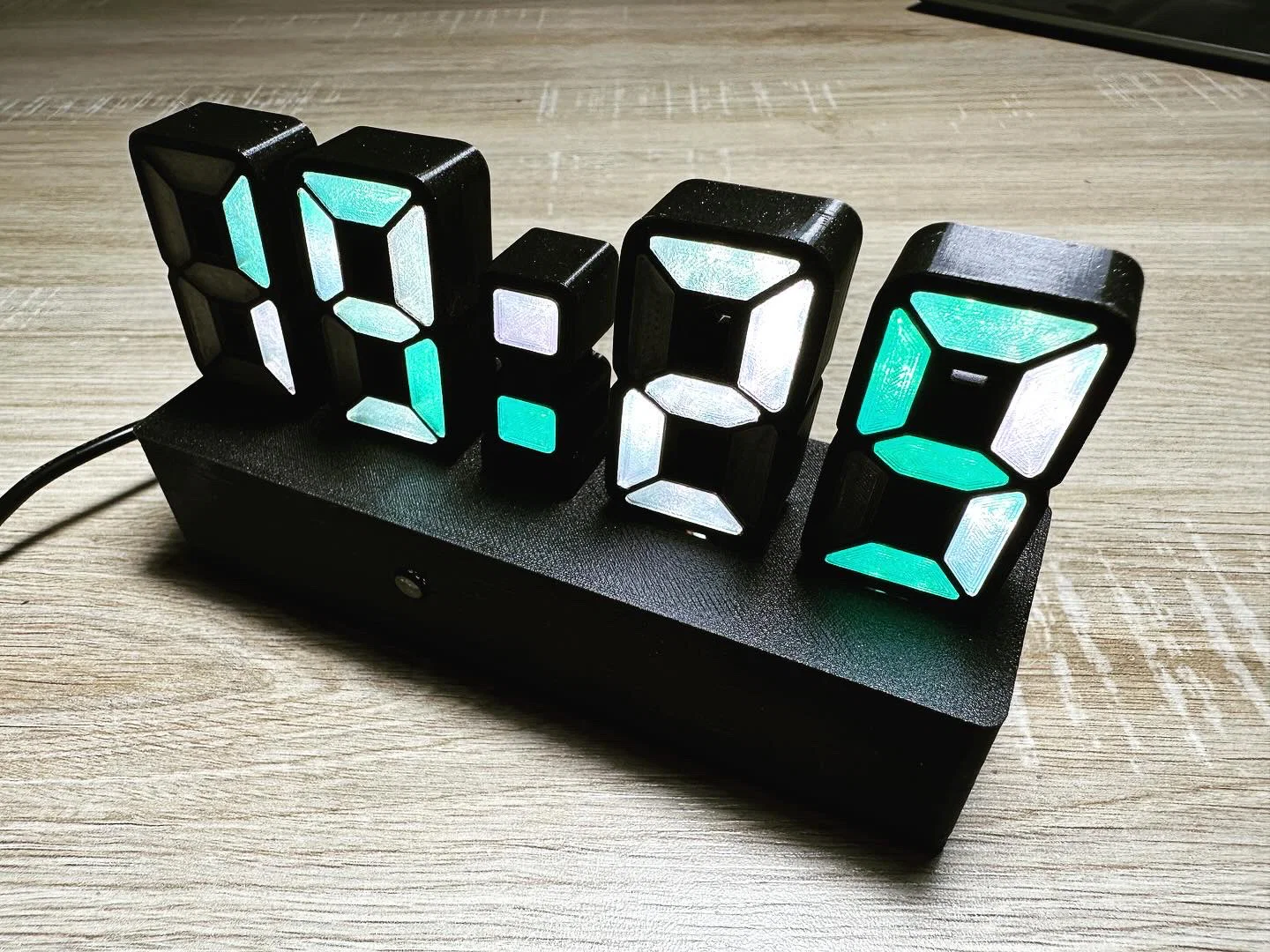

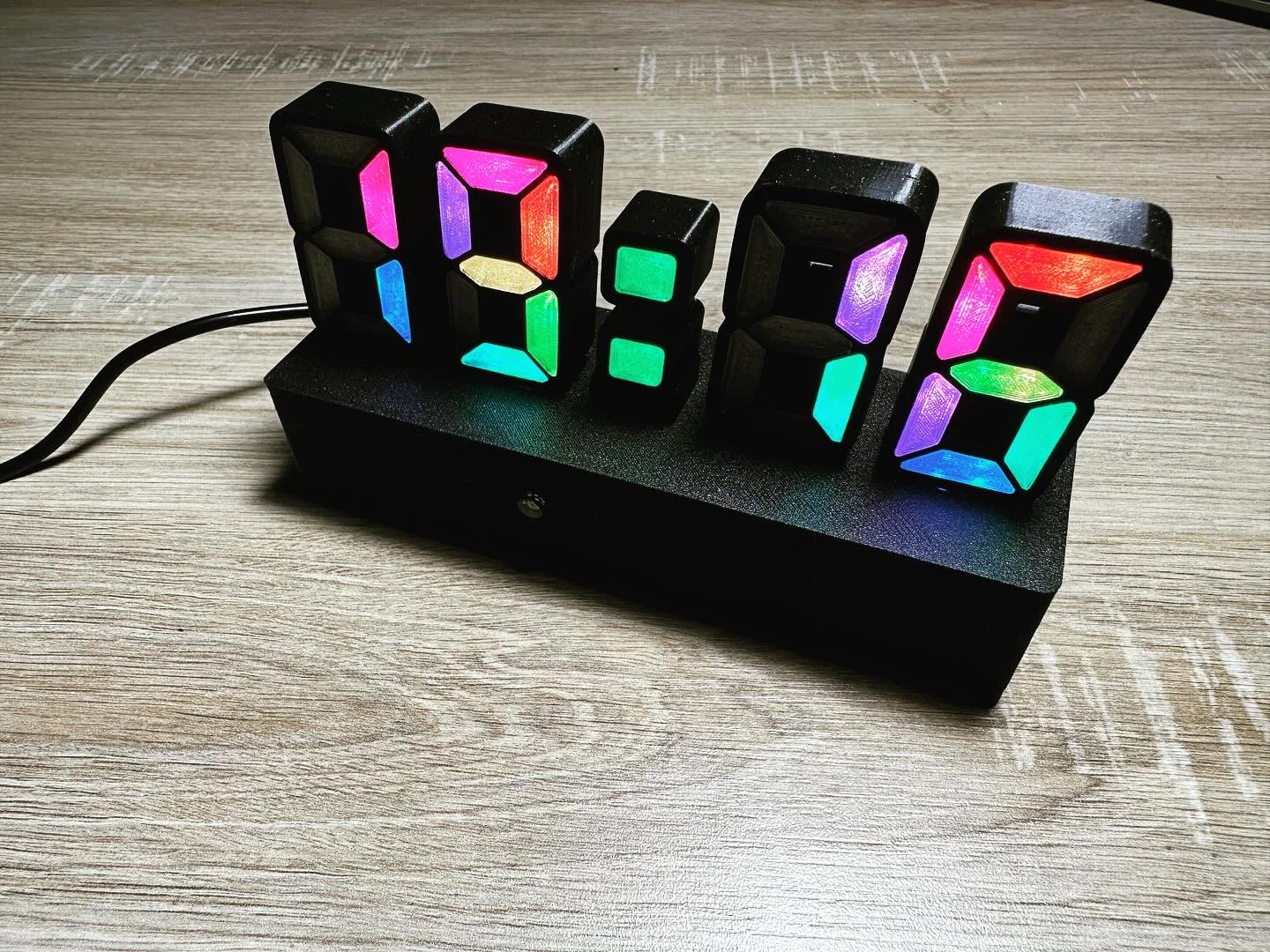

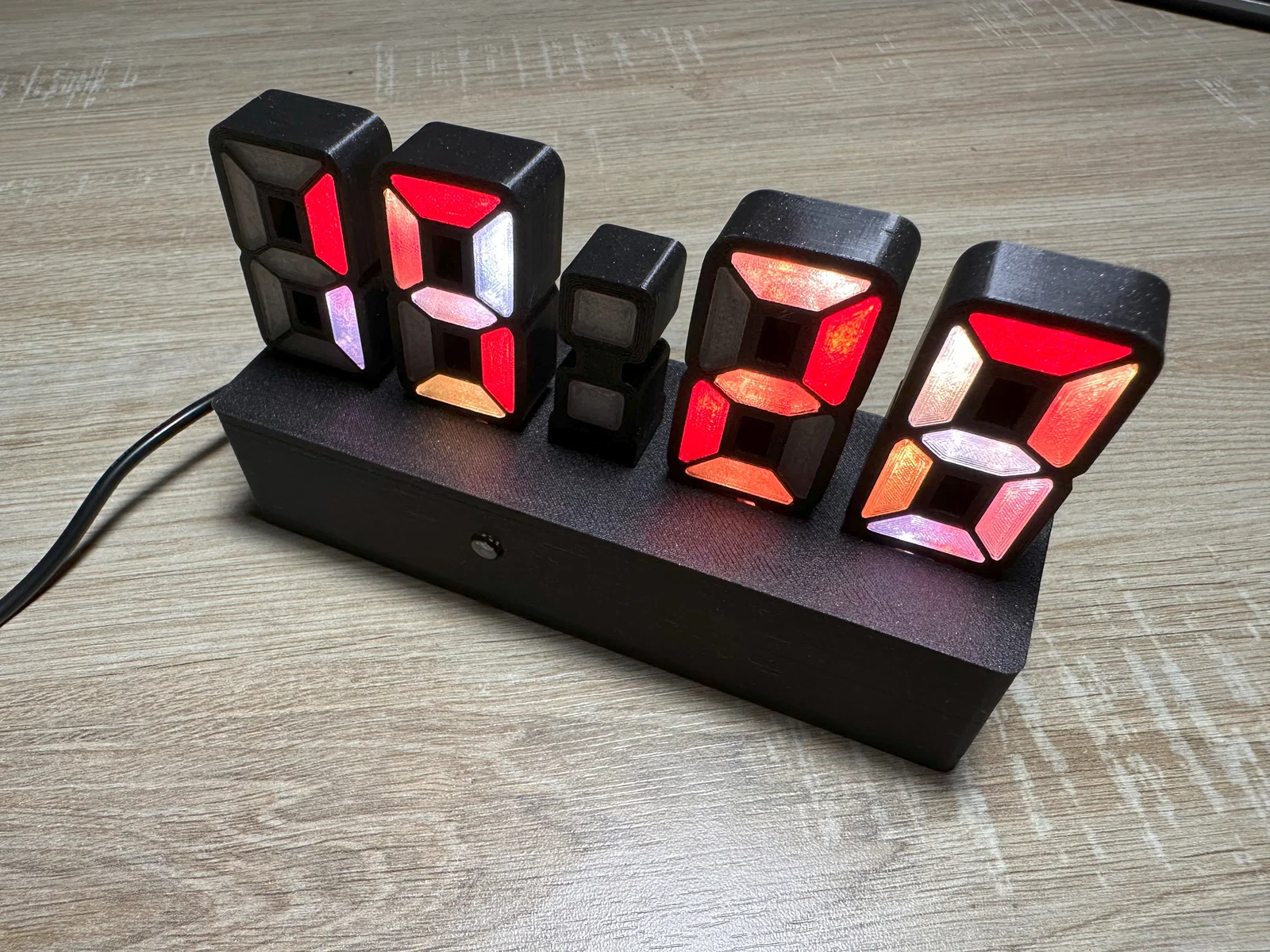

Led Clock - MICRO (PCB 24x41mm)

Đây là phiên bản nhỏ nhất của dự án LED clock project của @imeszaros.

Bạn có thể in phiên bản này kể cả trên Prusa Mini :).

Để xem thêm chi tiết, vui lòng tham khảo repository github fork: https://github.com/mariusmym/LedClock-Resized

Các file upload ở đây là cho phiên bản 24x41mm.

LED dùng cho phiên bản này là TCWIN TX1812ZN (hoặc WS2812B-2020 ).

Mình dùng LED TCWIN TX1812ZN trong thiết kế gốc vì lúc đó nó rẻ hơn.

WS2812B-2020 có pinout giống nhau, nhưng nhớ đặt đúng chiều (lưu ý là dấu định hướng trên silkscreen khớp với dấu định hướng cho TCWIN—dấu này chỉ chân DIN chứ không phải chân GND). Với WS2812B-2020 thì chỉ cần khớp chân GND của PCB với chân GND của LED là ổn (mình đã test và chạy ok. Bạn còn có thể dùng stencil làm cho footprint TCWIN TX1812ZN).

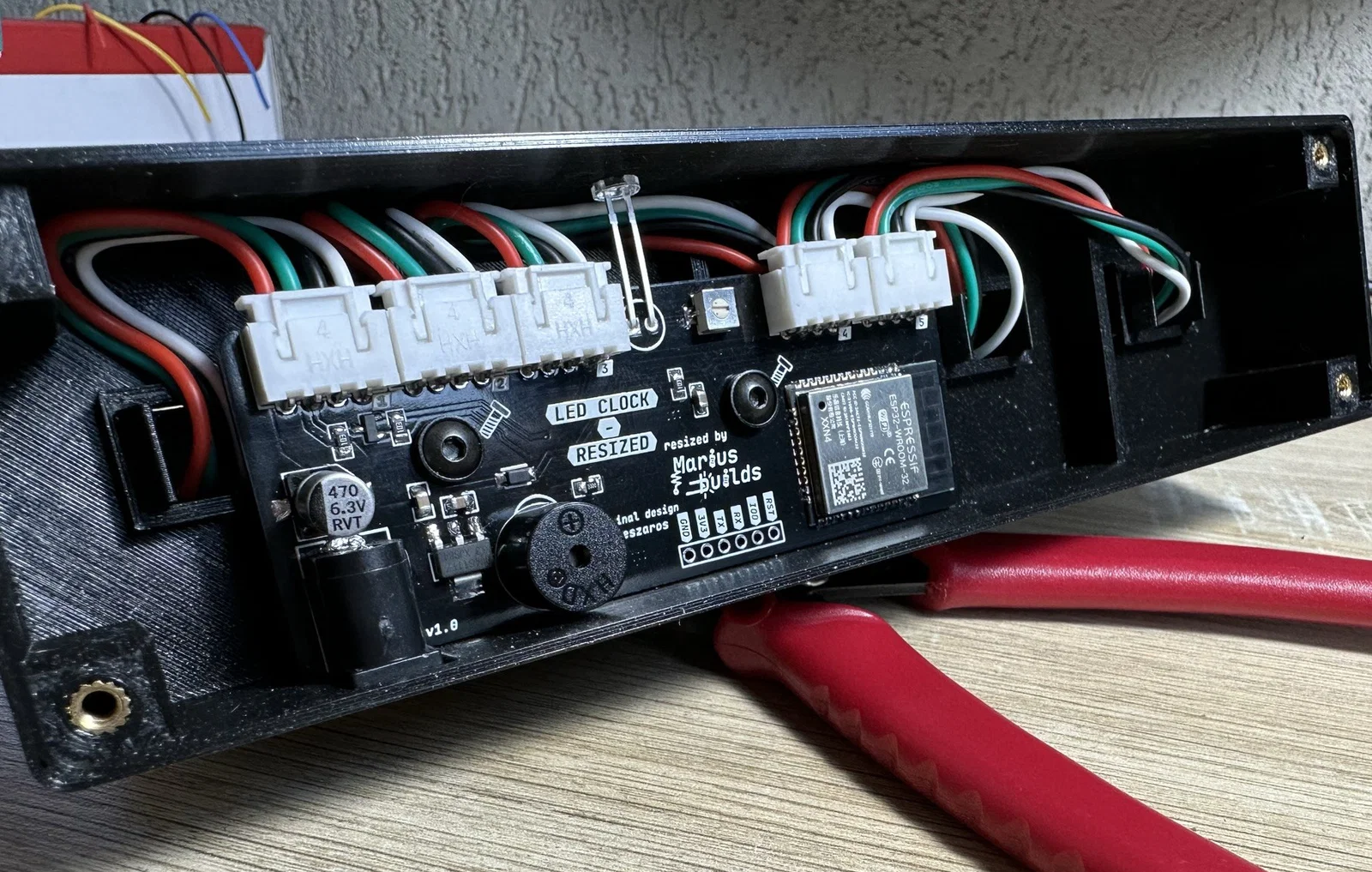

!!! LƯU Ý: Do phần đế của phiên bản này hẹp hơn, bạn BẮT BUỘC phải dùng phiên bản controller board này.
Nếu bạn muốn dùng phiên bản controller board ESP32 D1 Mini thì bạn cần dùng đầu nối XH thẳng thay cho loại góc vuông ở các connector đánh dấu 1, 2, 3 (hoặc hàn dây trực tiếp lên PCB).
Bạn cũng có thể chỉnh sửa PCB của controller board nếu muốn :). Link ở đây: https://oshwlab.com/mariusmym/ledclock_board-esp32-d1-mini. (Mình gợi ý là hạn chế đổi vị trí jack nguồn DC và vị trí lỗ bắt vít, nếu không bạn sẽ phải chỉnh lại thiết kế phần đế nữa).

Các PCB cần thiết có thể tìm ở đây:

• 7Segment PCB;
• Dots PCB;
• Controller Board dựa trên ESP32D/E (khuyến nghị);
• Controller Board dựa trên ESP32 D1 Mini

In tất cả các bộ phận với mặt úp xuống. Không cần supports.

Bạn cũng sẽ tìm thấy file .f3z nếu muốn tinh chỉnh model.
