Giá đỡ treo mạng cho kệ lưới 19 inch

Tác giả DieselDan_1254237

Lượt tải
18
Lượt thích
7
Lượt coi
287

File 2 1 MB

  • Wire_Rack_Support_for_Hanging_Network_Rack_1766598651.stlSTL · 924,3 KB
  • Wire_Rack_Support_for_Hanging_Network_Rack_1766598653.3mf3MF · 127,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là, thừa nhận rằng, một giải pháp khá đặc thù cho một vấn đề khá cụ thể, nhưng nó hoạt động cho những gì tôi cần.

Tôi đang tìm cách di chuyển bộ chuyển mạch mạng 24 cổng của mình ra khỏi giá đỡ khung dây trong homelab để tạo không gian cho thiết bị mới, nhưng không tìm thấy bất kỳ giải pháp nào sẵn có phù hợp với không gian làm việc của tôi. Cách duy nhất để có không gian tôi cần là treo giá đỡ và sử dụng không gian chiều dọc.

Tôi đã chọn một giá đỡ mạng 3U có thể gắn tường từ Amazon, nhưng không có cách rõ ràng nào để gắn nó vào giá đỡ khung dây, vì vậy tôi đã tạo ra giá đỡ gắn này.

Các tính năng chính:

  • Hoạt động với giá đỡ khung dây thương mại tiêu chuẩn

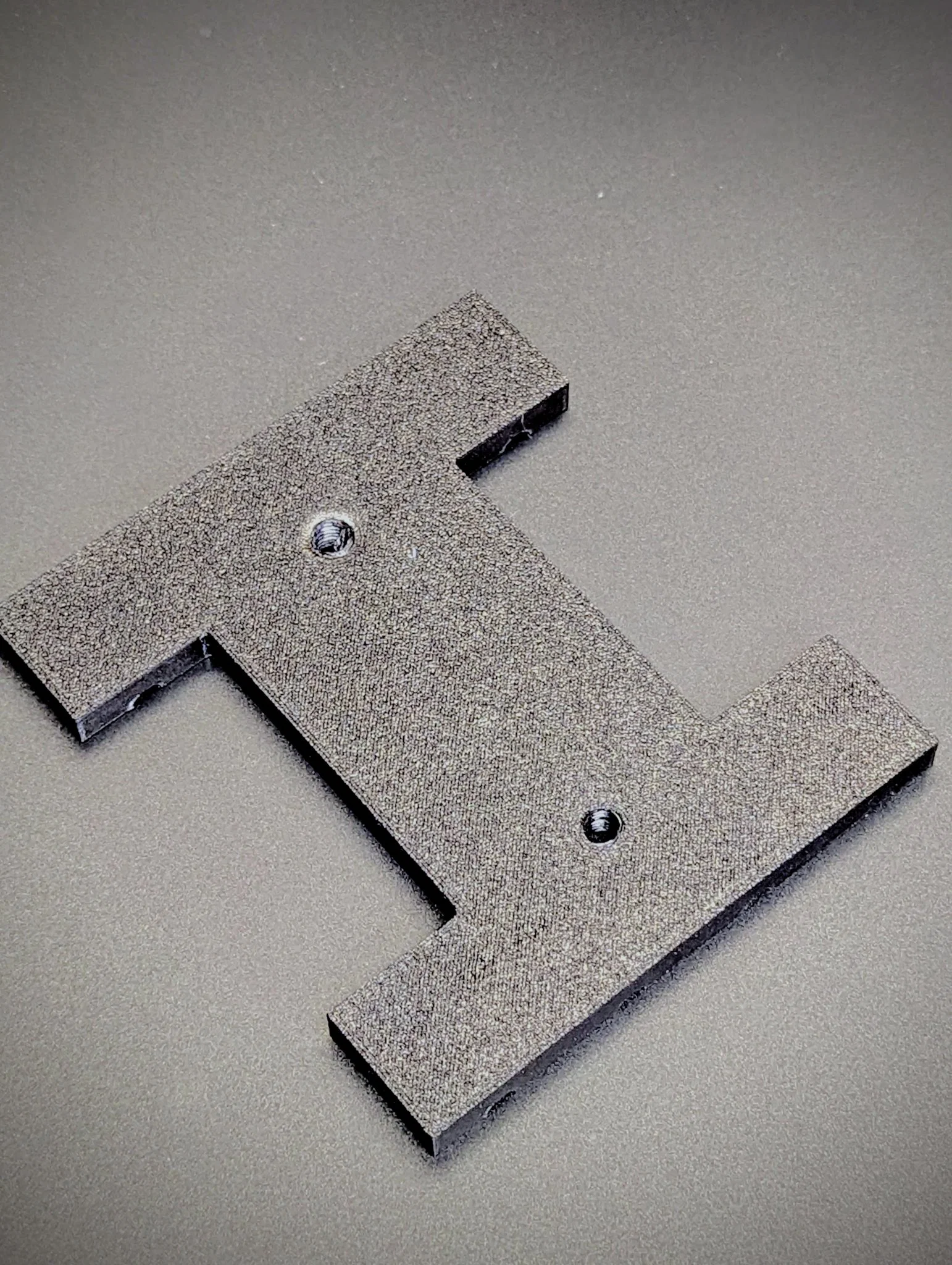

  • Độ dày tối thiểu để không làm cản trở việc sử dụng không gian kệ phía trên

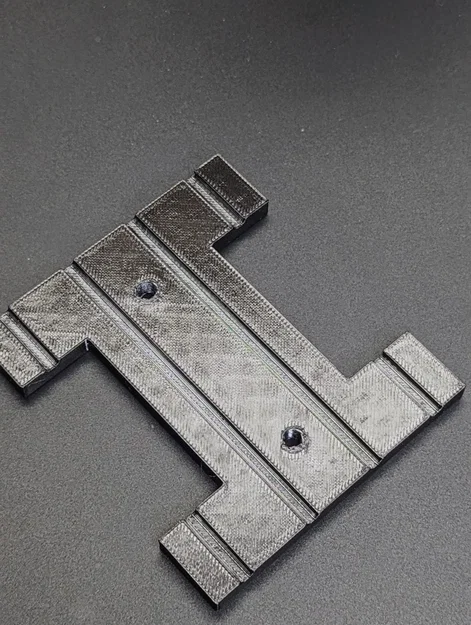

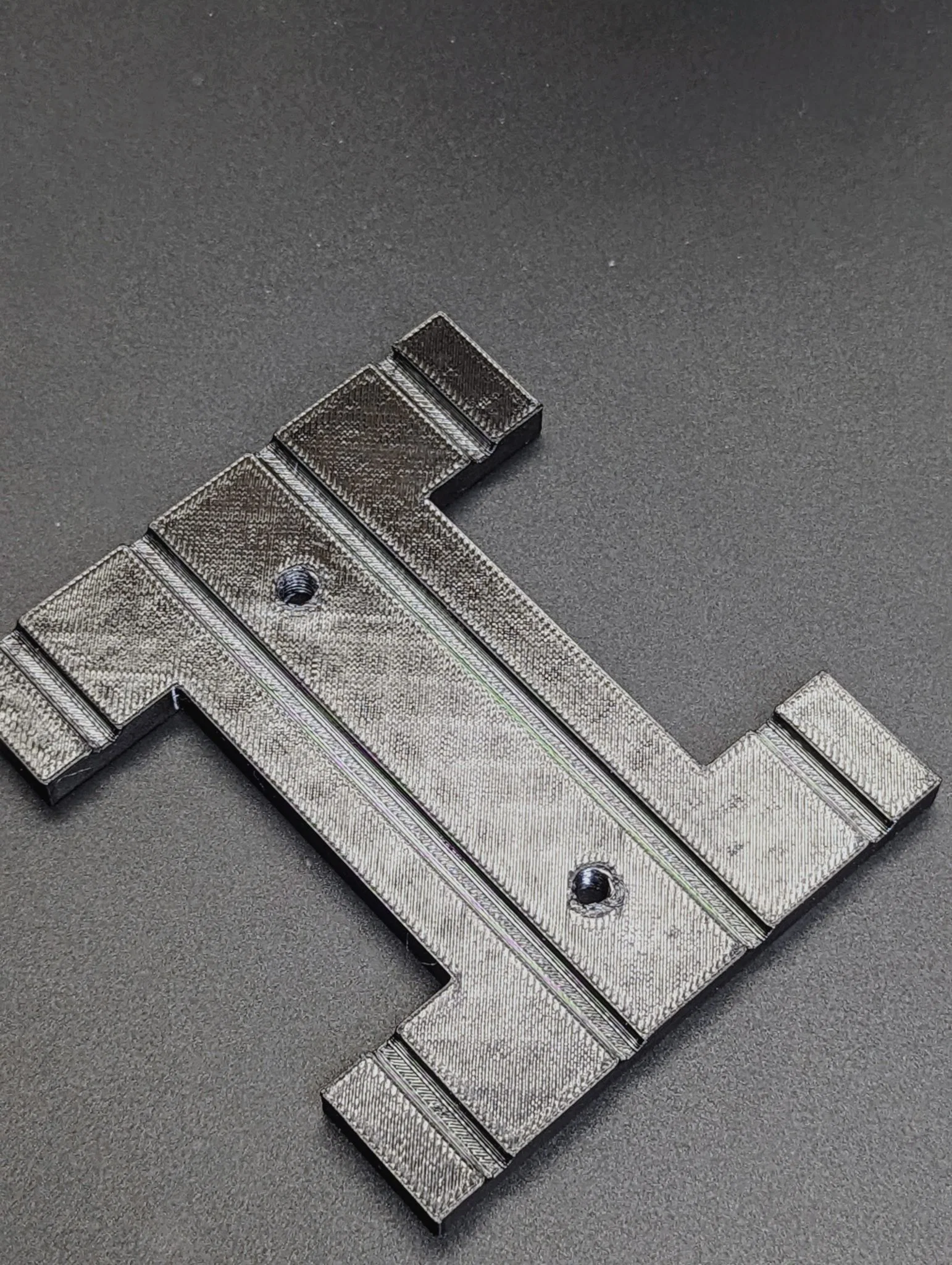

  • Rãnh lót để ngăn chặn trượt ngang
  • Hỗ trợ ngang để ổn định tải treo
  • Lỗ đã được ren sẵn cho vít M5. Cũng có thể sử dụng các chèn nhiệt.

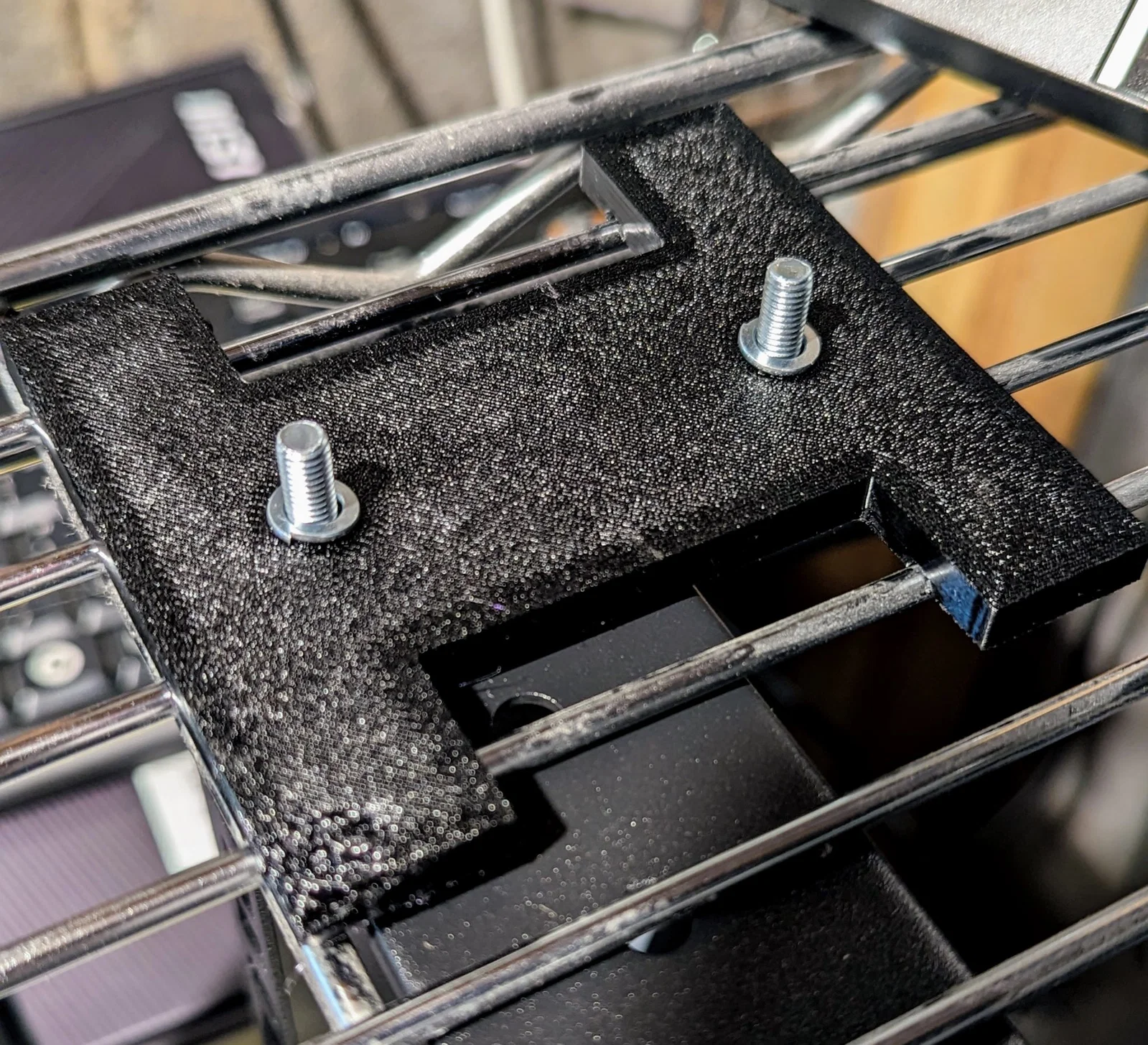

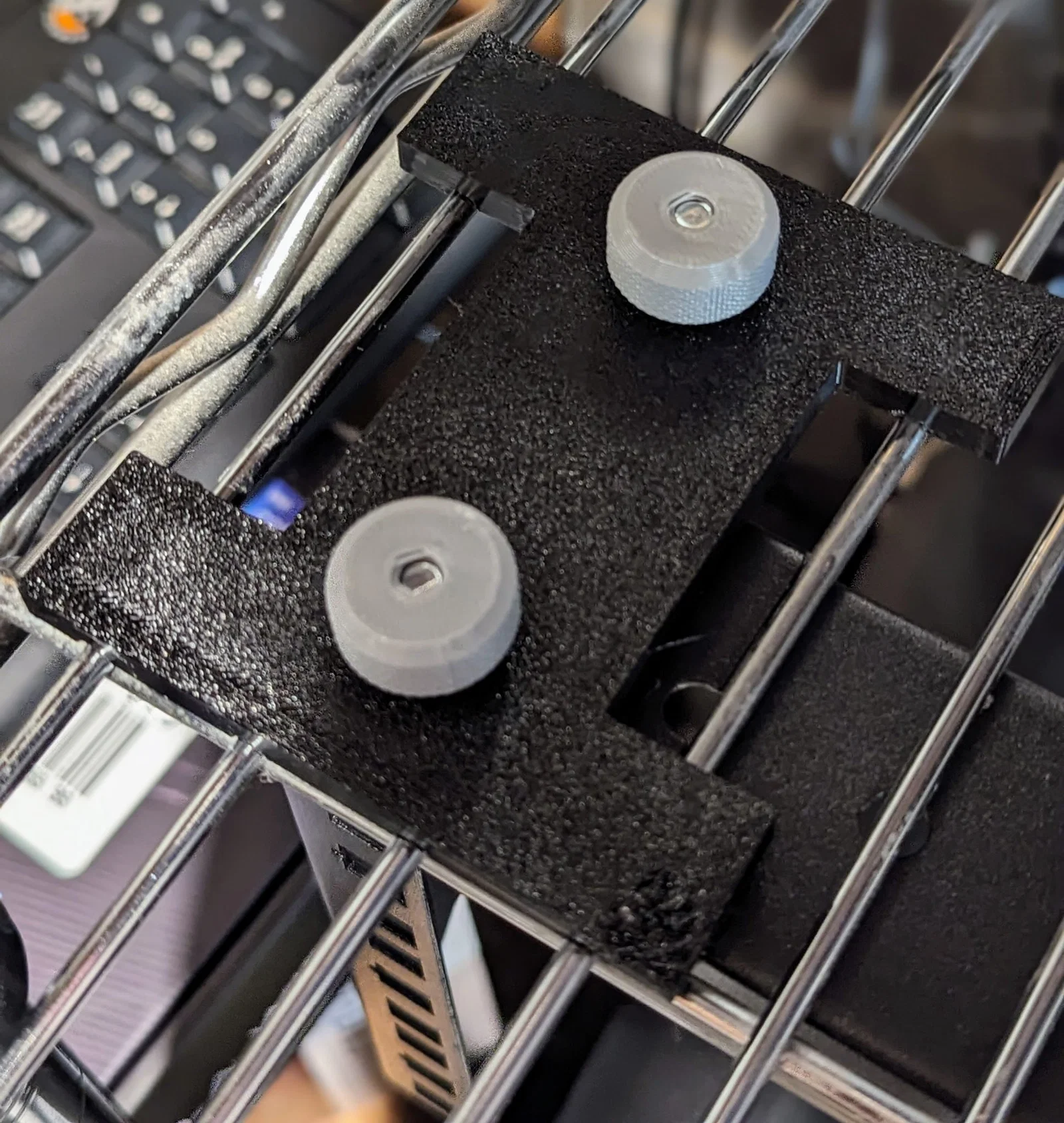

Bạn sẽ cần 4 vít M5 x 12mm (hoặc dài hơn) để gắn giá đỡ từ phía dưới của kệ. Tôi đã sử dụng M5 x 20mm, và có 9.3mm nhô ra phía trên. Tôi cũng quyết định tạo một đai ốc ngón tay M5 để giúp che phủ chiều dài thừa, ngăn chặn việc vướng vào bất kỳ cáp hoặc dây nào tôi có thể sử dụng trên kệ trên, và để chịu một số tải thêm và ngăn chặn sự trượt của vít.

Tôi đã in cái này bằng PETG với 6 lớp tường và 25% độ đầy Gyroid để tăng cường độ bền, nhưng ngay cả các nguyên mẫu thô của tôi cũng dường như đủ mạnh để xử lý tải kết hợp 7 lbs của giá đỡ và bộ chuyển mạch.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
2
Tổng dung lượng
1 MB
File lớn nhất
924,3 KB
