Ghost S1 Top Hat (Parameterized) – Nón Top Hat tuỳ chỉnh tham số

Tác giả jonathan_542538

Lượt tải
119
Lượt thích
8
Lượt coi
863
Tải tất cả (.zip)· 2 file · 381,5 KB· 381,5 KB

File 2 381,5 KB

  • TopHat_31mm_1777490129.stlSTL · 117,7 KB
  • TopHat_1777490129.f3dF3D · 263,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#352716
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

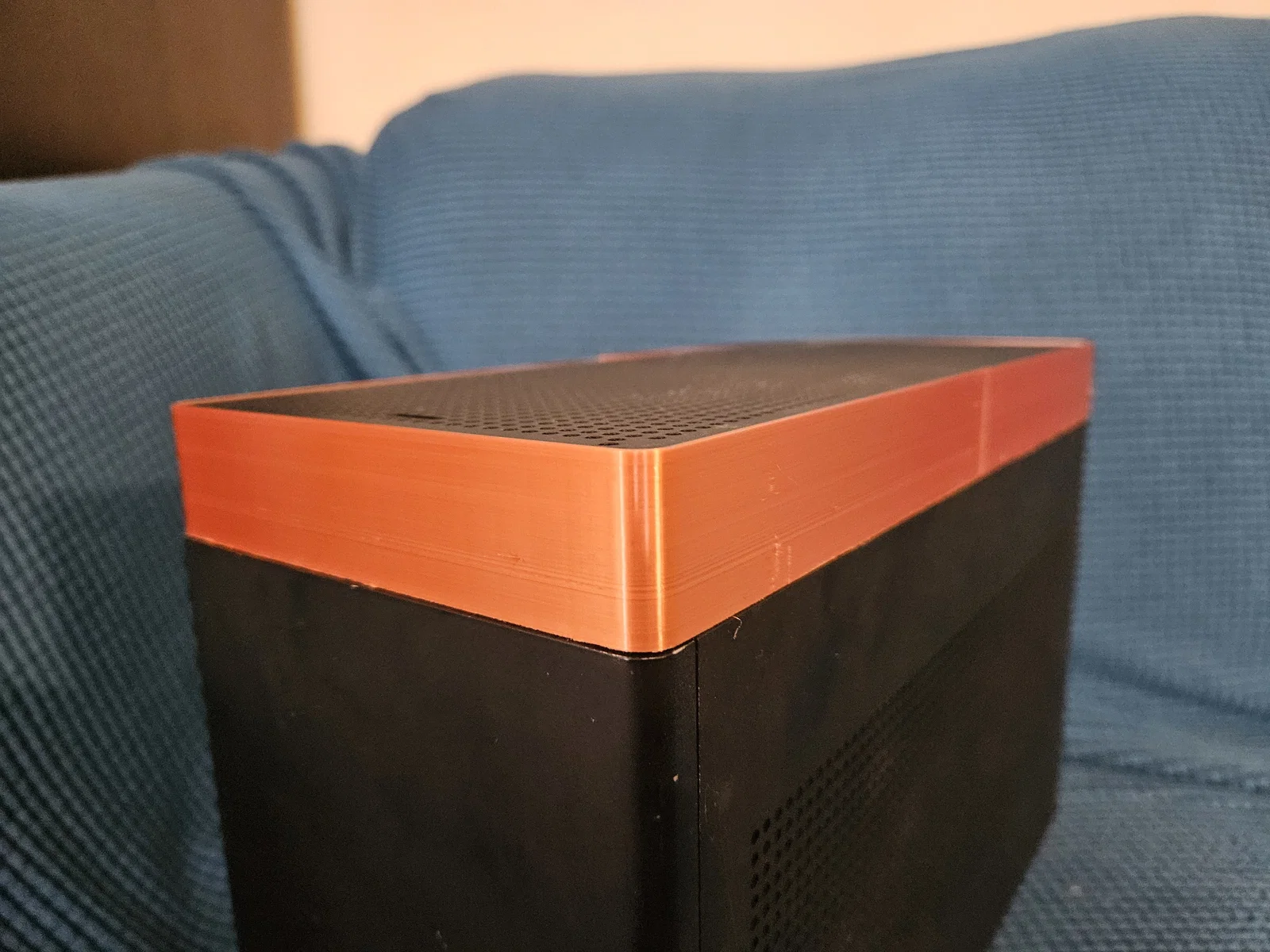

Để tham khảo, top hat medium chính hãng là 25mm và bản mình in trong hình là 31mm.

BOM

Part

Quantity

Notes

10mm x 5mm x 2mm neodymium magnets

4

tụi mình dùng loại có sẵn là 9.5x4.5x2 nên bạn có thể muốn test phần đó của model trước khi in cả cái

M3x10 bolt

4

tầm 8-12 mm là ổn, dùng để siết top hat vào thân qua top plate

M4x12 bolts

2

Ghi chú

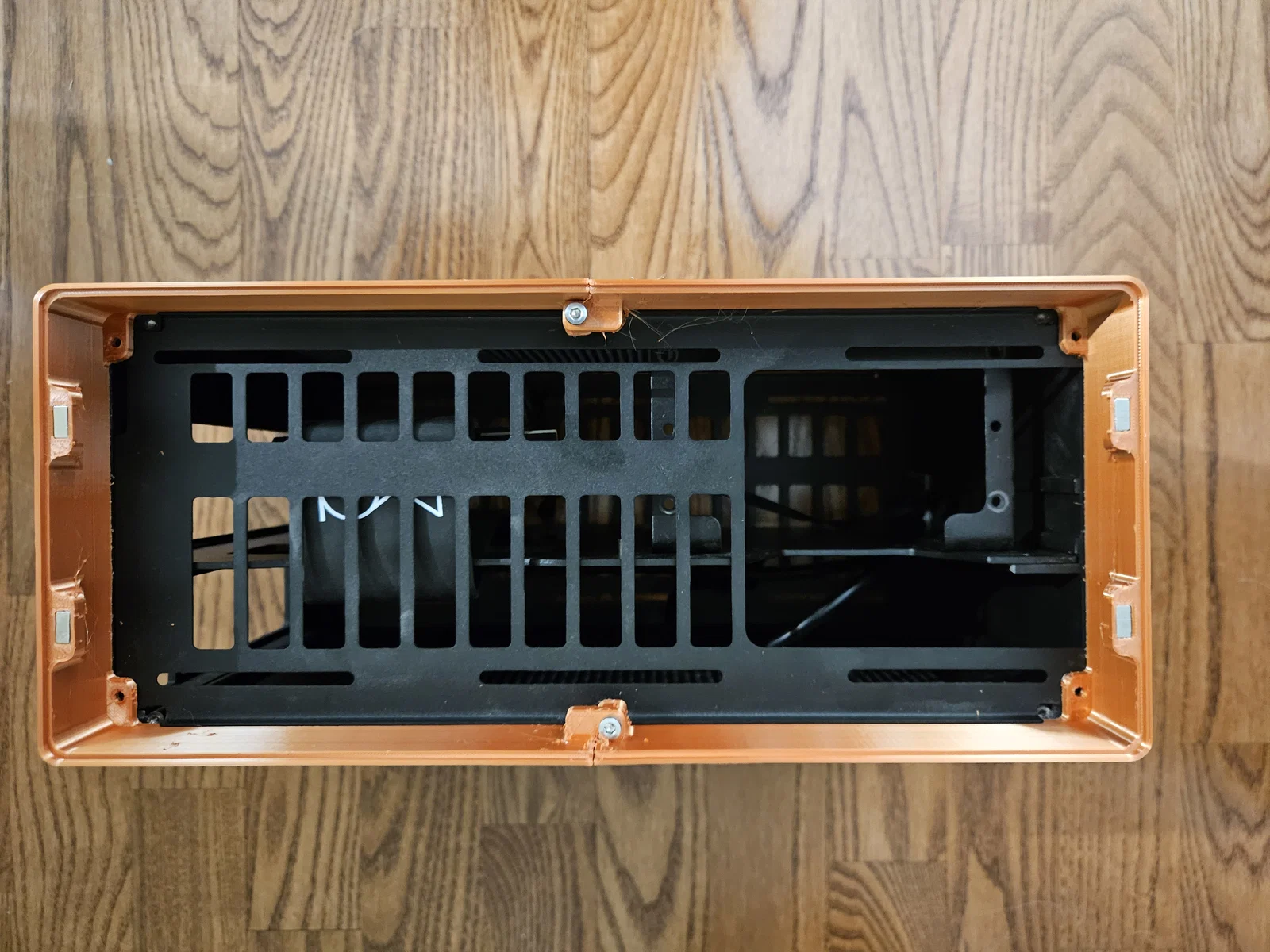

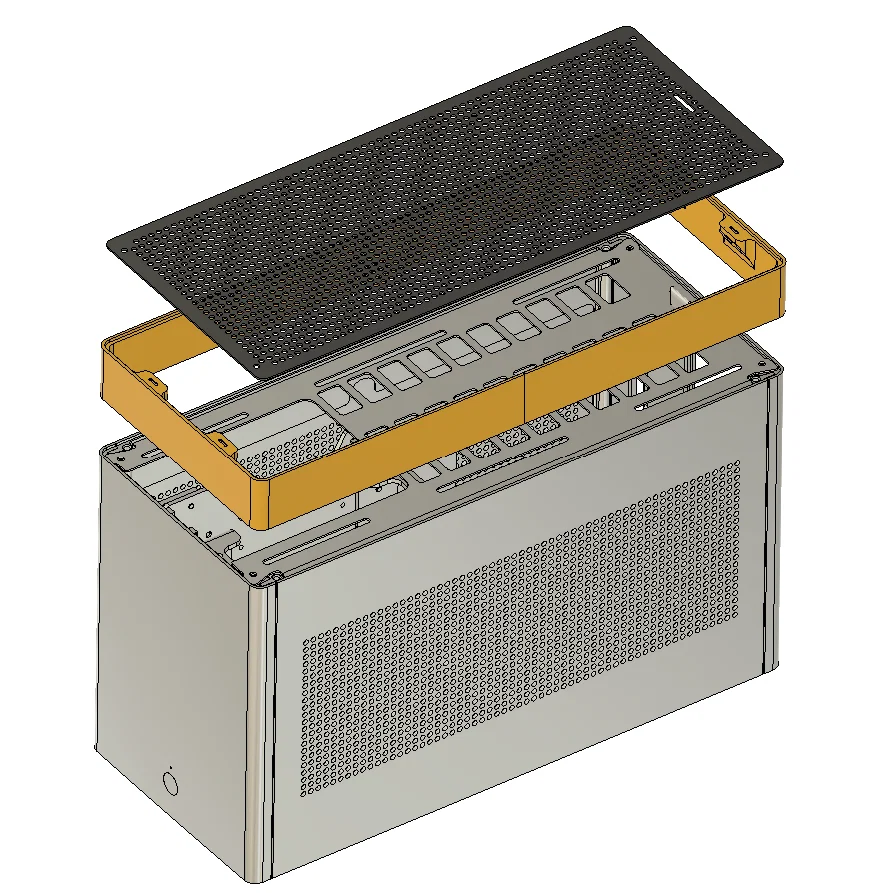

  • Mình lật ngược top plate lại để phần gờ (lips) hướng lên trên, vừa khớp với các tab này:
    • Cách này giúp tránh cho chi tiết bị flex (bị oằn) khi dùng
  • Nếu bạn không muốn dùng nam châm, hãy xoá feature tên 'magnetmounts' trong file .f3d
  • Có lỗi hay thắc mắc gì thì cứ nhắn mình nha!

Tham số (Parameters)

  • Để chỉnh tham số, dùng file .f3d (mở trong Fusion360, Modify > Change Parameters)
    • magnetLength: chiều dài nam châm (đã tính tolerance)
    • magnetWidth: chiều cao nam châm (đã tính tolerance)
    • magnetDepth: phần này bạn canh thử nhé
    • topHatHeight: chiều cao top hat
      • Thực tế thì để giá trị nào cũng được, nhìn mấy bản Ghost S1 kiểu Doug Dimmadome chắc vui lắm :)
