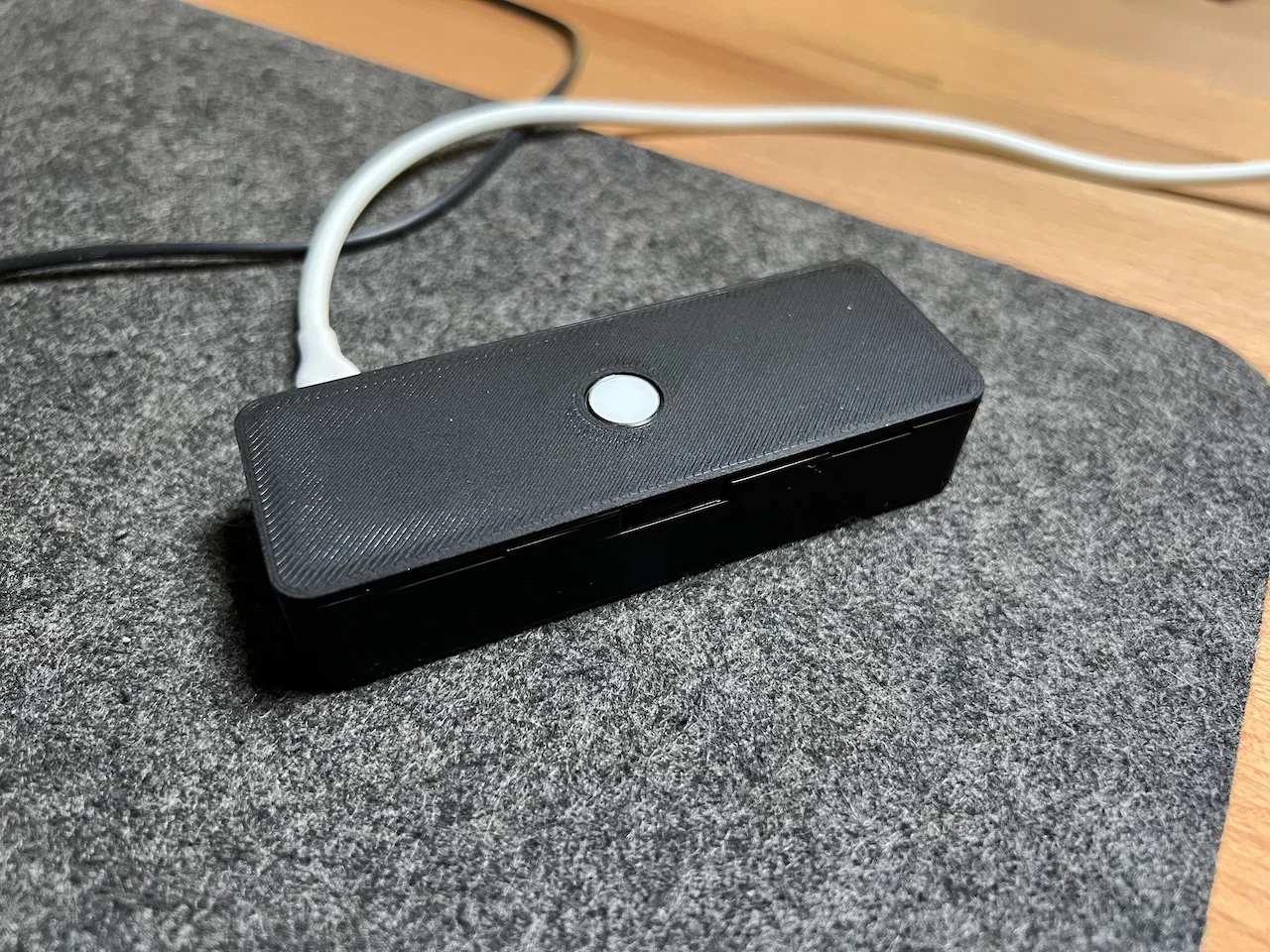

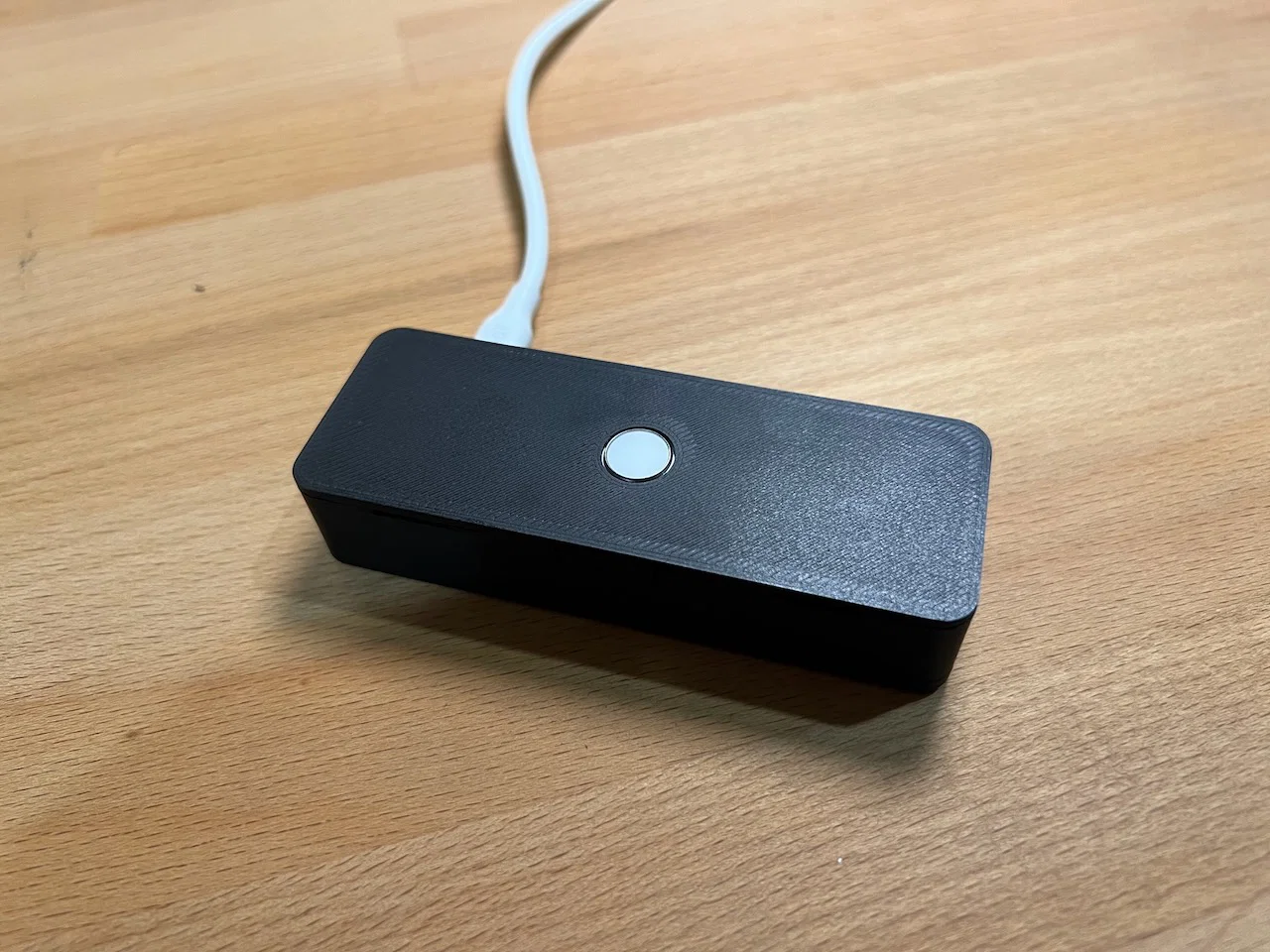

Module TouchID rời có phím click

Dựa theo ý tưởng gốc của SnazzyLabs, mình muốn làm phiên bản riêng có phím bấm “click” được. Cuối cùng mình làm thành bộ 3 phần:

• Phần đầu là đế, nơi đặt logic board. Mình dùng 2 con insert ren M2 H4 (threaded inserts) rồi dùng mỏ hàn để ép/trượt vào để cố định. Cũng chính mỏ hàn đó mình dùng để làm chảy phần nhựa quanh cổng lightning nhằm “plastic-weld” cho nó dính cố định.
• Phần thứ hai là khung giữ nút (button holder). Mình thêm một bo góc (fillet) để bạn biết hướng lắp phím.
• Phần thứ ba và cũng là phần cuối là nắp (lid). Phần này bấm snap vào vị trí và nếu cẩn thận thì vẫn có thể tháo ra lại.

Mình đã in thử bằng cả PLA và PETG với support tối thiểu (có đính kèm file bgcode cho Prusa MK4).

Hướng dẫn lắp ráp

Trước khi bắt đầu, mình giả định là bạn đã tháo rời toàn bộ.

1. Dùng mỏ hàn để lắp các threaded inserts
2. Làm chảy 2 cái “stud” vào cổng lightning để cố định nó

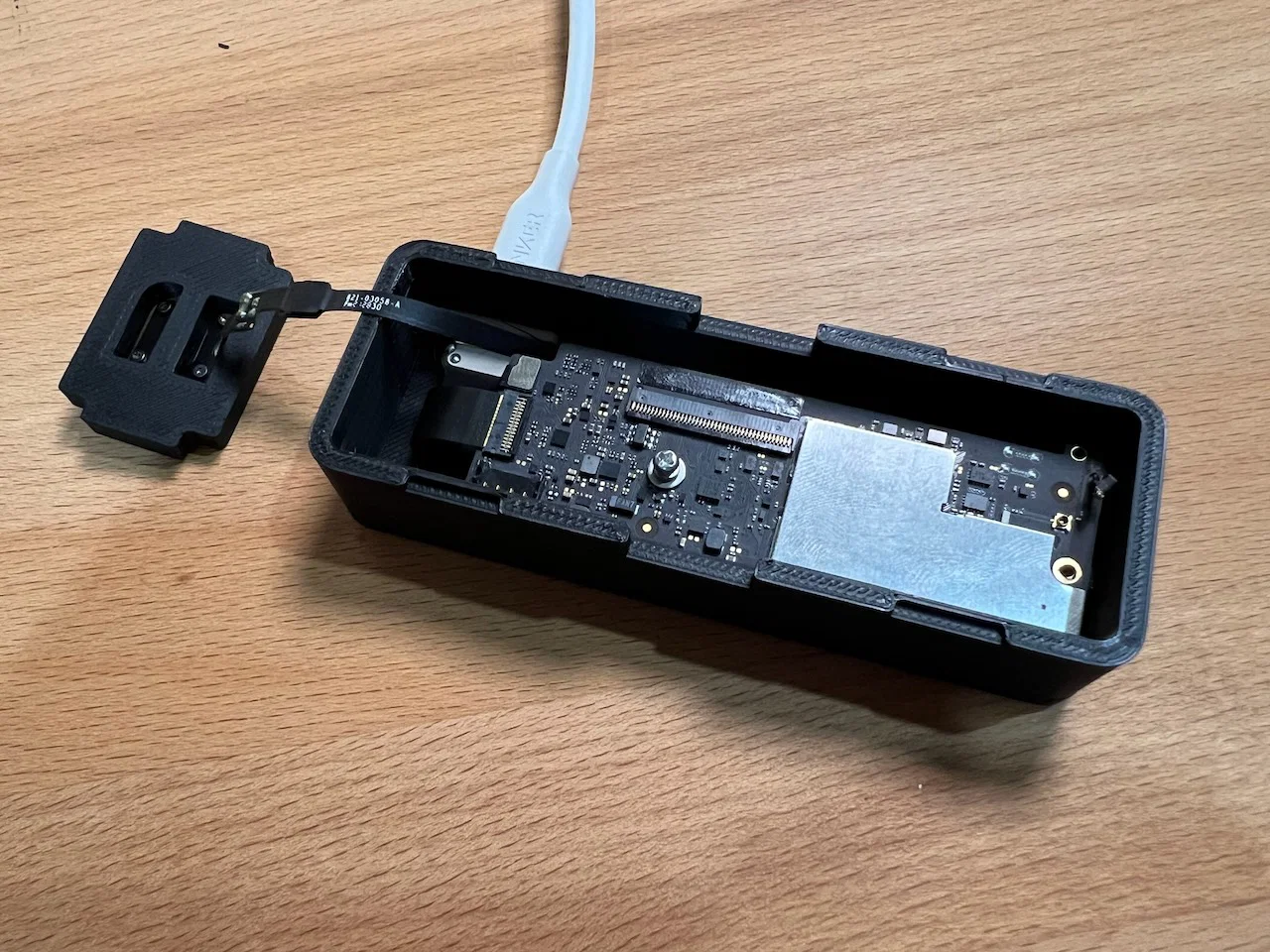

3. Kết nối phím TouchID vào logic board
4. Kết nối cổng lightning vào logic board
5. Bắt vít cố định logic board bằng 2 vít M2 (dài 5mm hoặc 6mm đều được)
6. Luồn nút vào button holder từ phía không có fillet

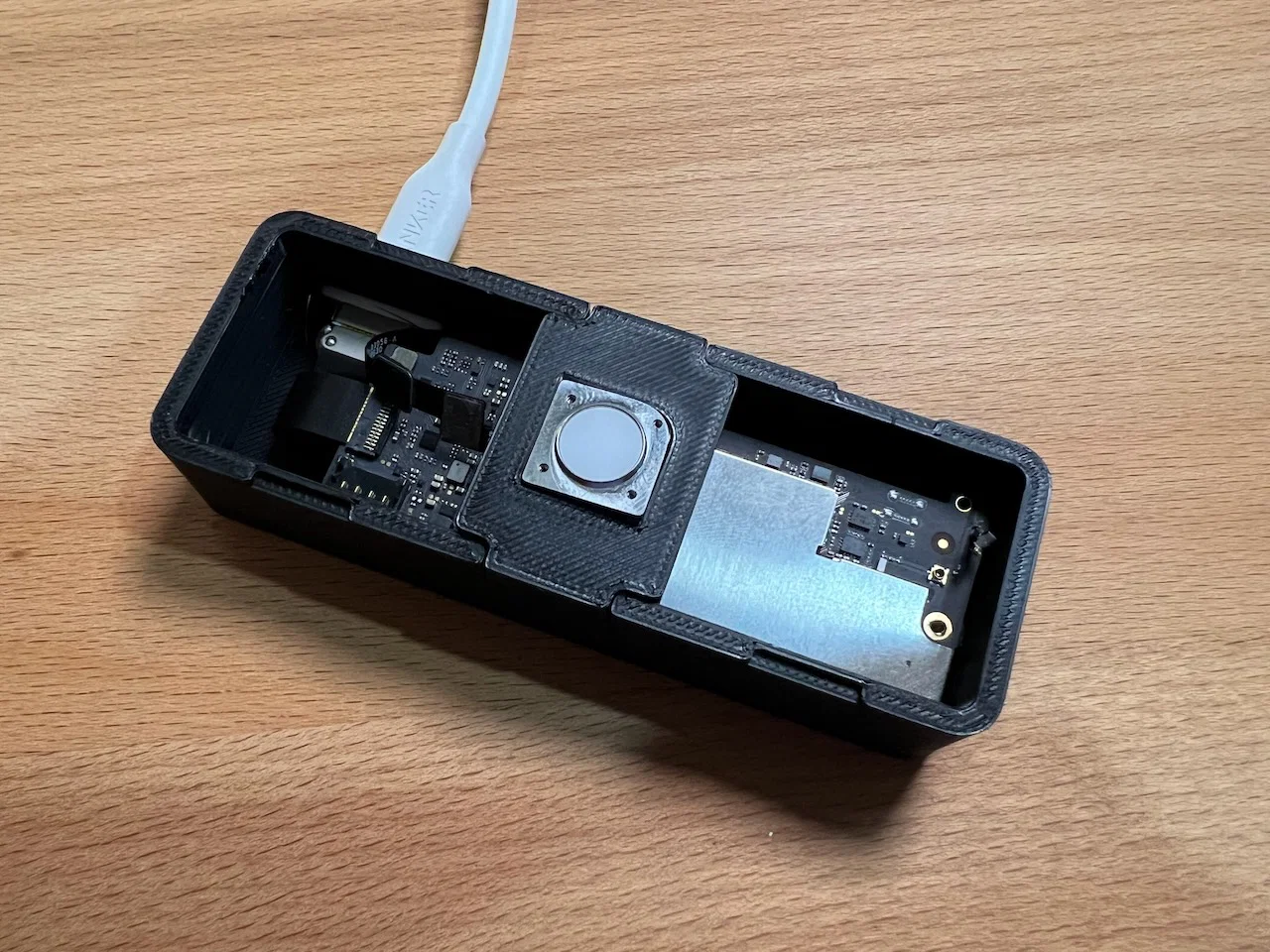

7. Đặt button holder vào đúng vị trí
8. Cắm/kết nối mọi thứ và kiểm tra cho chắc là hoạt động ổn!
9. Đặt nắp lên trên và bấm snap vào vị trí
