Giá treo đầu sạc xe điện Type 2 (EV) gắn tường

Remix từ Giá đỡ phích cắm sạc loại 2 Tác giả SplinterPrinter

Tác giả ThomasAlbrecht

Lượt tải
371
Lượt thích
50
Lượt coi
2.955
Bản remix
1

File 11 1,8 MB

  • Type_2_EV_charging_plug_holder_1777463446.f3dF3D · 394,8 KB
  • Lever_3.4_mm_1777463447.3mf3MF · 114,7 KB
  • Lever_5.0_mm_1777463448.3mf3MF · 118,7 KB
  • Holder_closed_1777463448.3mf3MF · 334,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#351786
Danh mục
DIY
Ngày đăng

Mô tả

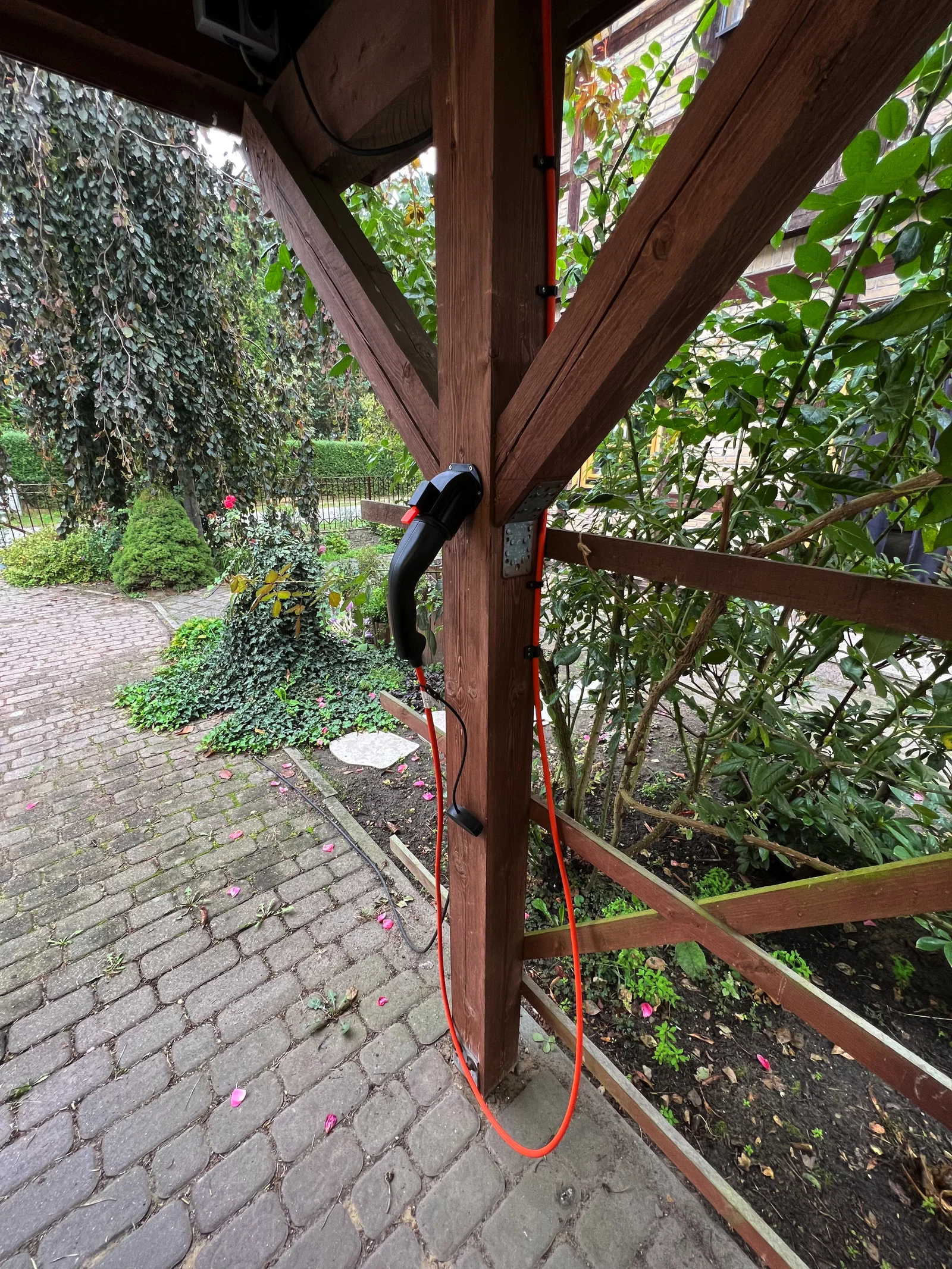

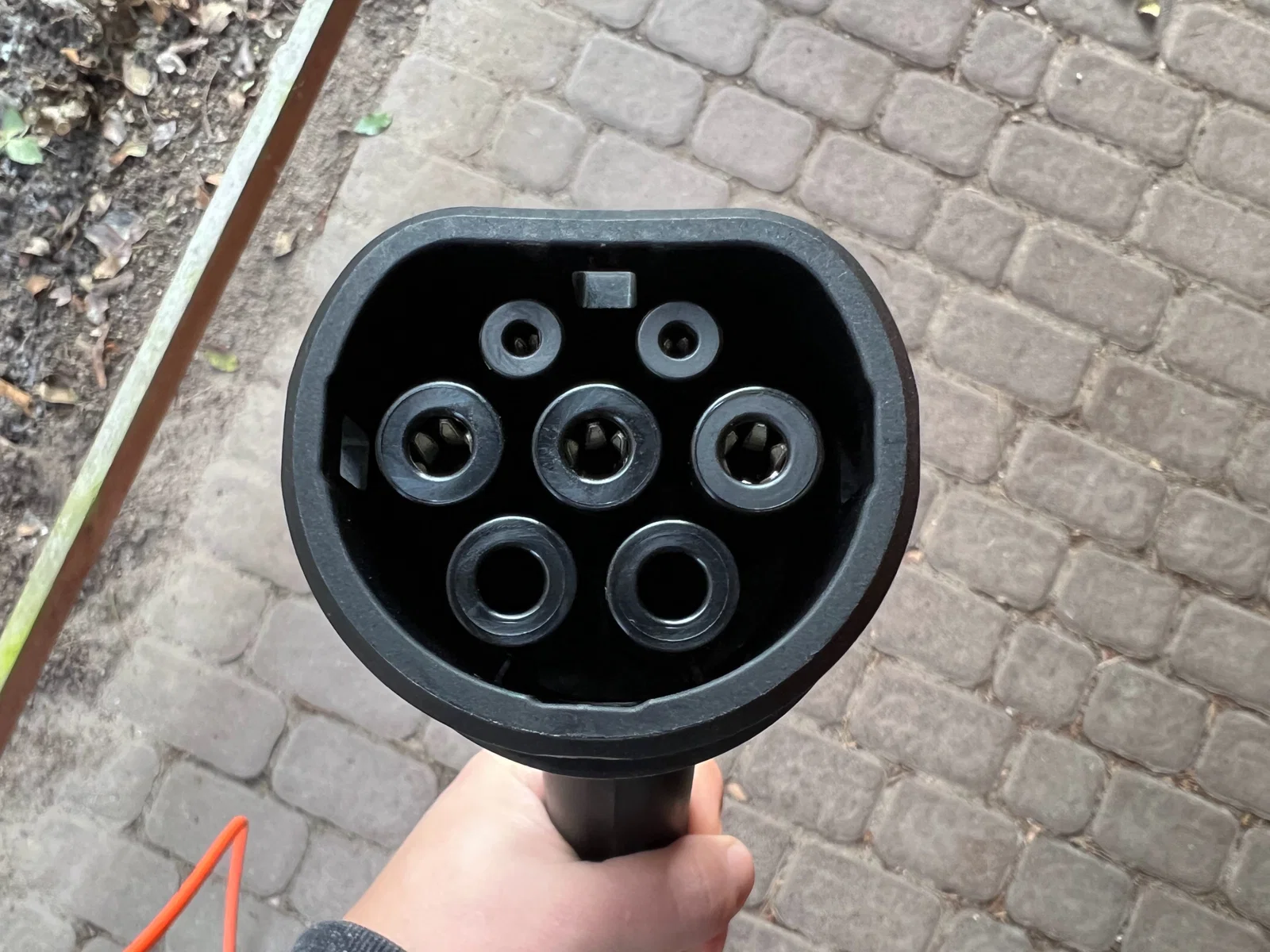

Đây là bản remix từ Type 2 charging plug wall holder của SplinterPrinter. Mình giữ nguyên cơ chế nhả (release) của đầu cắm, nhưng bỏ phần vòng chặn cáp (cable collar) vì mình để dây cáp thả thẳng xuống. Mình cũng thu nhỏ phần đế bắt tường (wall mounting plate) vì bản gốc không vừa với thanh gỗ trong chỗ để xe có mái (carport) của mình.

Những thứ bạn cần thêm

Ngoài các chi tiết in ra, bạn sẽ cần một trục gỗ hoặc kim loại 3 mm (ví dụ: cây đinh) và một lò xo nhỏ (ví dụ: lò xo trong bút bi). Bạn cũng cần 4 con vít đầu chìm (countersunk) (đường kính 3.5 mm) để bắt cả bộ lên tường.

Các phiên bản chi tiết

Nếu có khả năng nước mưa lọt vào, hãy in bản holder dạng kín (closed). Còn không thì in bản holder dạng mở (open) để tiết kiệm vật liệu.

Thiết kế gốc dùng lò xo 5 mm nhưng mình không có sẵn. Cây bút bi mình tháo ra có lò xo đường kính trong 3.4 mm. Mình đã kèm theo cả hai phiên bản của cần gạt (lever).

Thiết lập in

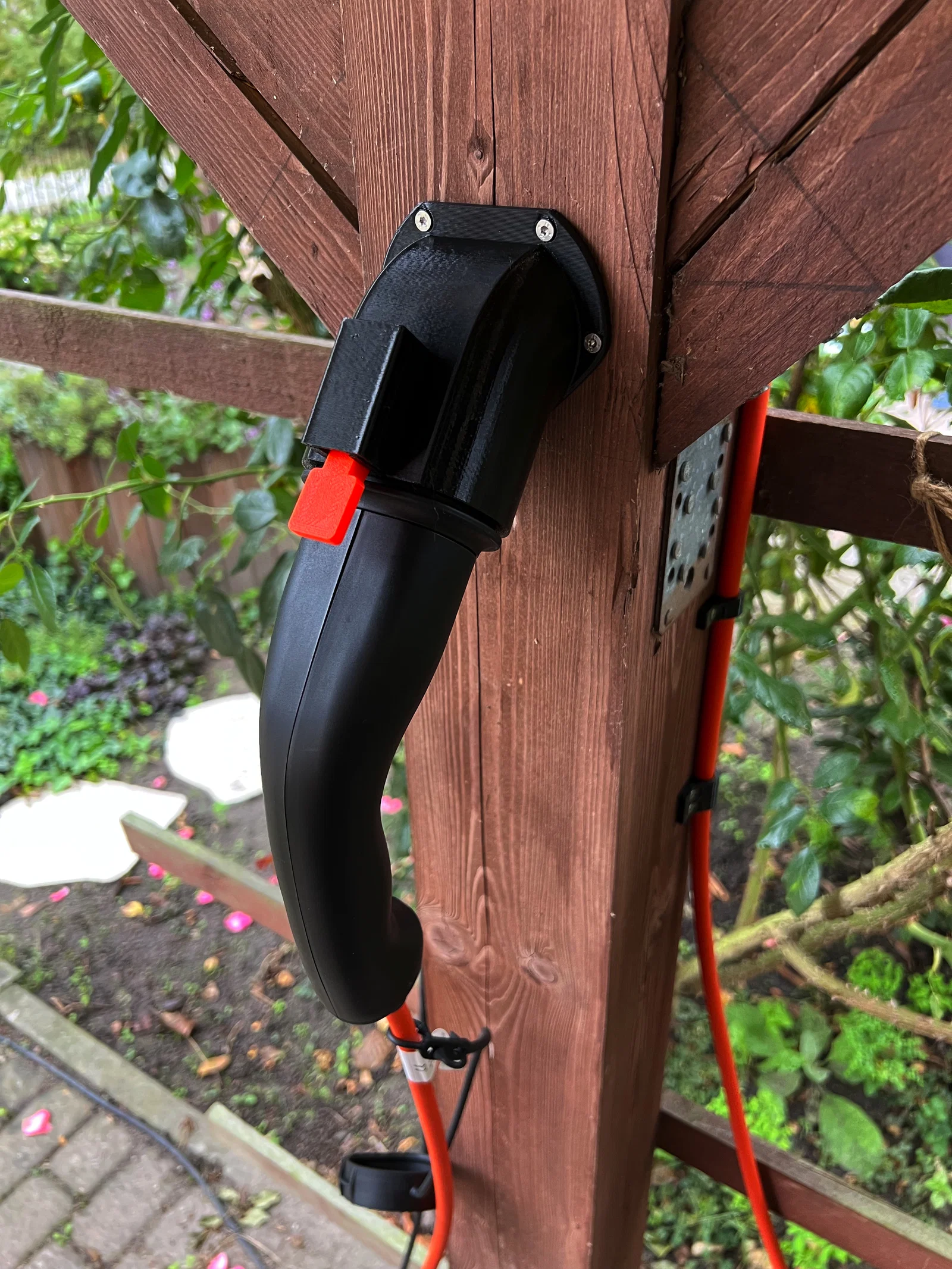

In các chi tiết theo đúng hướng như hình:

Mình in bằng Prusament PETG (holder & cover) và extrudr PETG (lever). PLA chắc cũng ổn nếu chỉ dùng trong nhà. Nếu để ngoài nắng trực tiếp thì nên dùng filament chống UV (như ASA).

nozzle size: 0.6 mm
layer height: 0.3 mm
infill: 15%
supports: no
brim: no
buildplate: heated, textured

Lắp ráp

Cắt cây đinh 3 mm (hoặc vật bạn dùng làm trục) dài 18 mm. Cắt lò xo dài khoảng 15 mm. Gắn lò xo vào lever. Luồn trục xuyên qua holder và lever. Trượt cover vào holder trong khi dùng tua vít dẹt ép lò xo lại. Bắt holder đã lắp lên tường bằng 4 con vít đầu chìm đường kính 3.5 mm.

Chỉnh sửa (Modification)

Mình đã kèm file STEP cho từng chi tiết, và cả file Fusion 360. Có 3 tham số (parameters) điều khiển lỗ bắt tường và lò xo của lever. Ở mỗi tab, bạn có thể bấm Modify > Change Parameters để đổi giá trị.

Sau đó bạn có thể in các file đã chỉnh bằng cách nhấp phải lên một component rồi chọn Save As Mesh, chọn STL hoặc 3MF, đặt Refinement là High rồi bấm Ok.

Ngoài ra bạn cũng có thể chọn Export…, chọn kiểu file STEP rồi bấm Ok. Từ PrusaSlicer 2.5.0 trở lên cũng đọc được các file đó.
