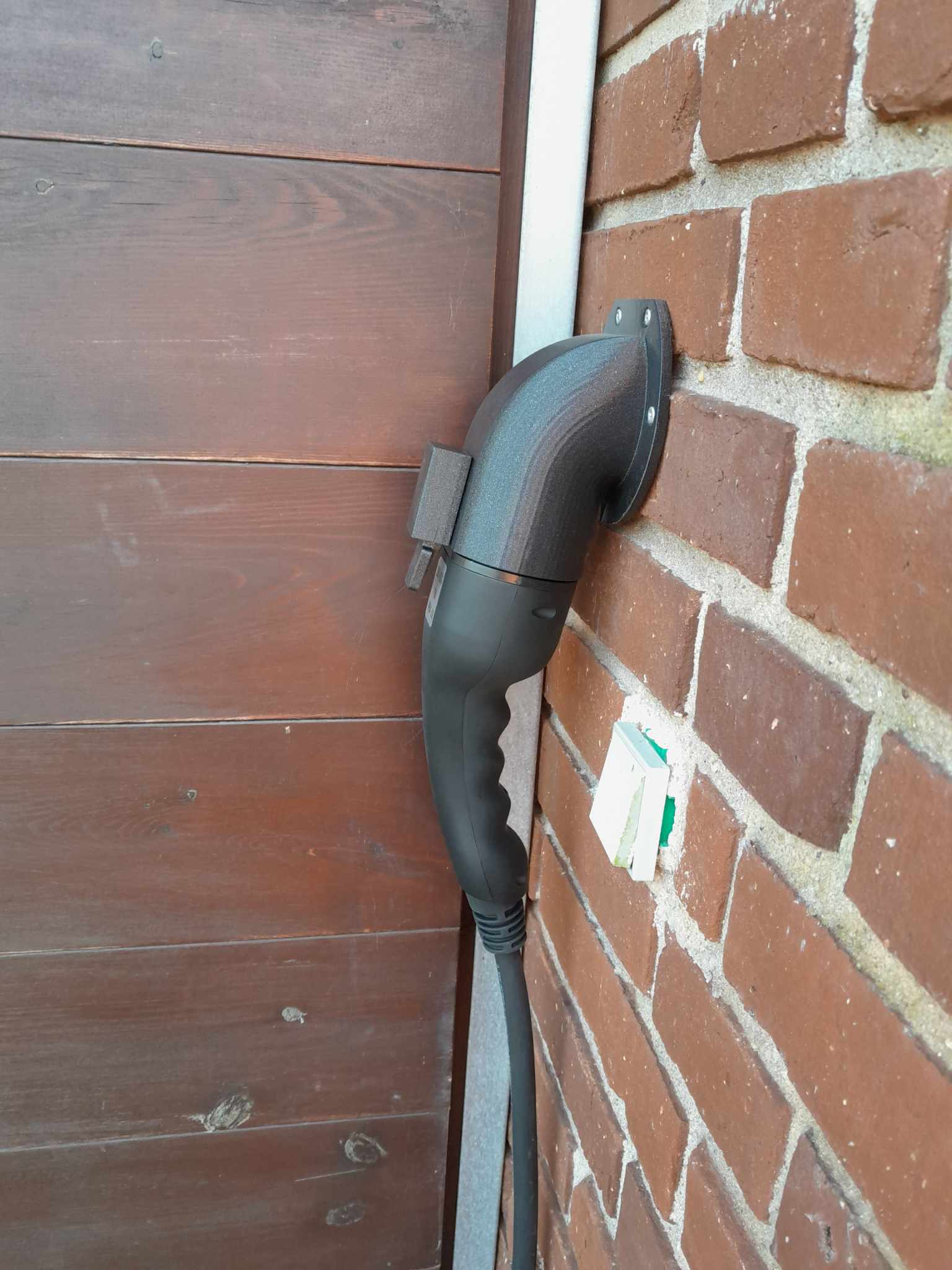

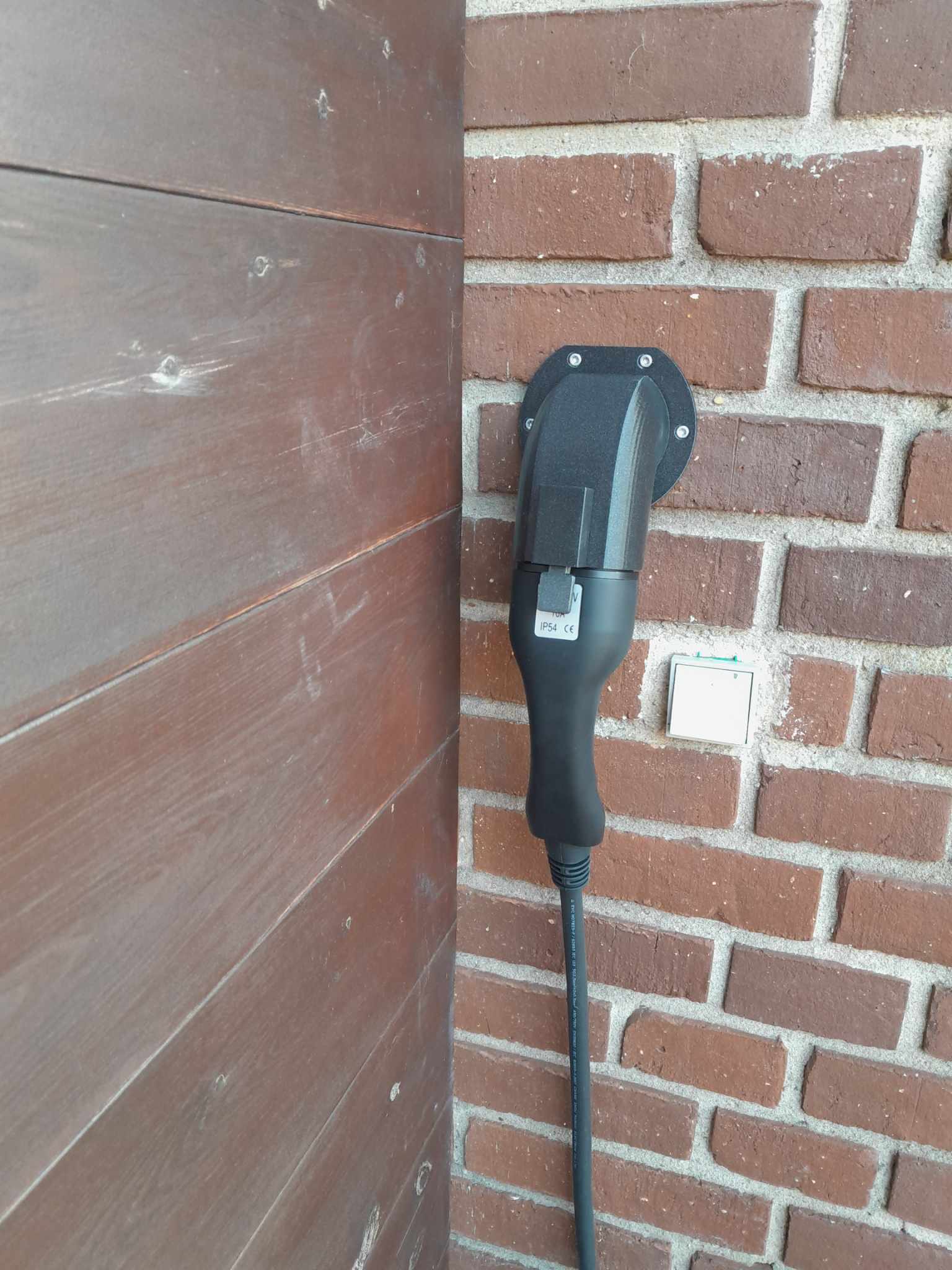

Giá đỡ đầu sạc xe điện Type 2 (Type 2 EV charging holder)
Remix từ Giá treo đầu sạc xe điện Type 2 (EV) gắn tường Tác giả ThomasAlbrecht
- Lượt tải
- 107
- Lượt thích
- 18
- Lượt coi
- 1.466
- Bản remix
- 0
- Bình luận
- 0
File 3 344,6 KB
- lever_1777463474.3mf3MF · 19,9 KB
- cover_base_1777463475.3mf3MF · 8,7 KB
- Holder_1777463476.3mf3MF · 316 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #351787
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả
Mô tả
Đây là bản remix từ Type 2 EV charging plug holder của @ThomasAlbrecht.

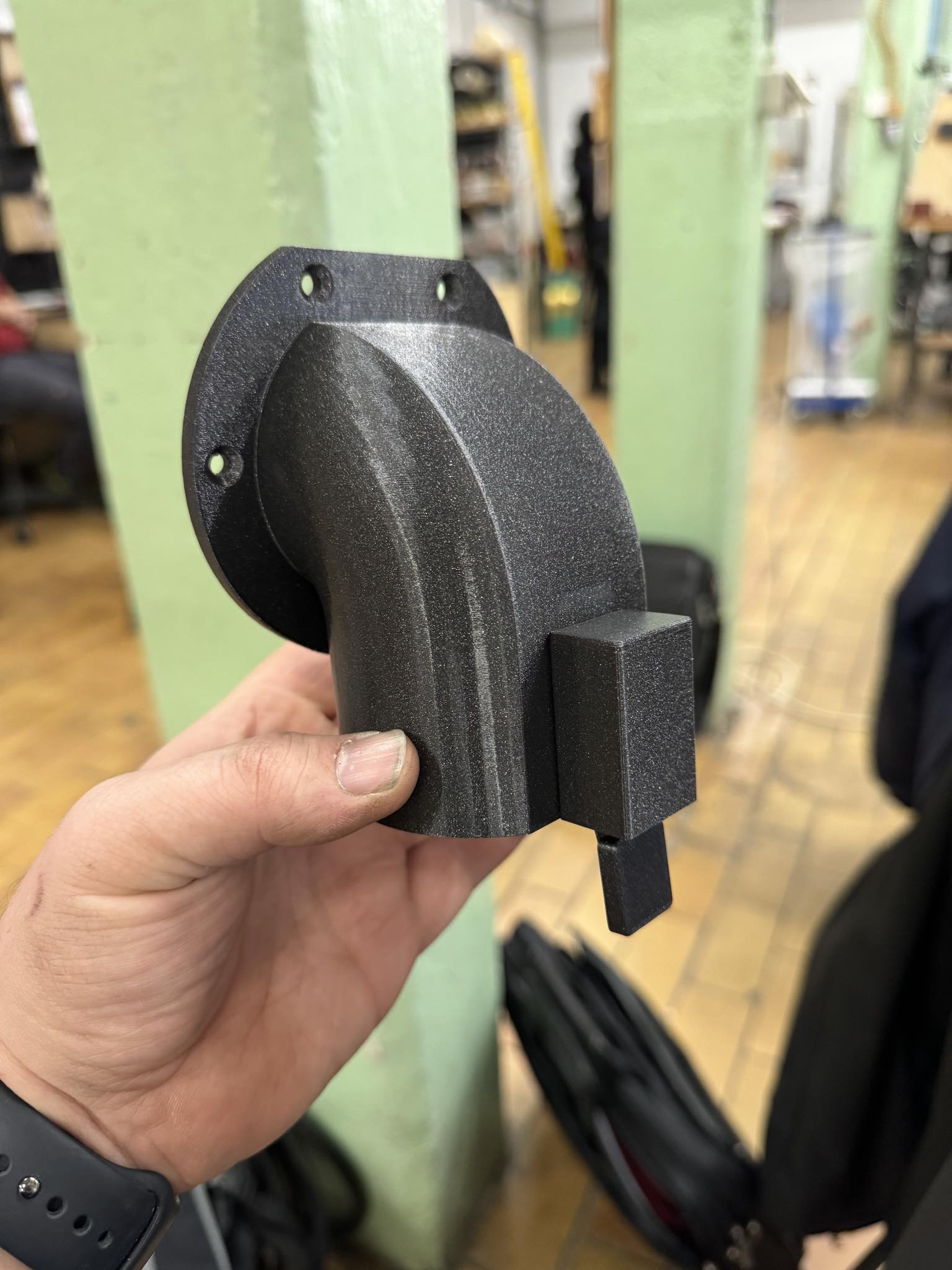

Mình đã chỉnh thiết kế lẫy nhả (release lever), góc của phần holder, và phần cover cho lẫy nhả để dùng vừa ốc M3.
Những thứ cần để lắp ráp
1 x ốc M3 đầu dù (Pan head) dài 20mm
1 x tán (nut) M3
1 x lò xo OD 5,4mm, dài 20 mm

Print settings
Mình in chi tiết theo kiểu này.

In bằng Prusament PETG.
Kích thước nozzle: 0.4 mm
Chiều cao lớp (Layer hight): 0,15mm
Infill: 15 %
Supports: Có, cho phần holder và Organic.
Brim: không.
Buildplate: textured, có gia nhiệt.
Lắp ráp
Vệ sinh phần supports.
Gắn lẫy bằng ốc M3 và tán.
Dùng tua vít nhỏ để dẫn lò xo trong lúc trượt phần cover xuống. Đúng vị trí thì sẽ nghe/feel “click” vào chỗ.
