Giá đỡ phích cắm sạc loại 2

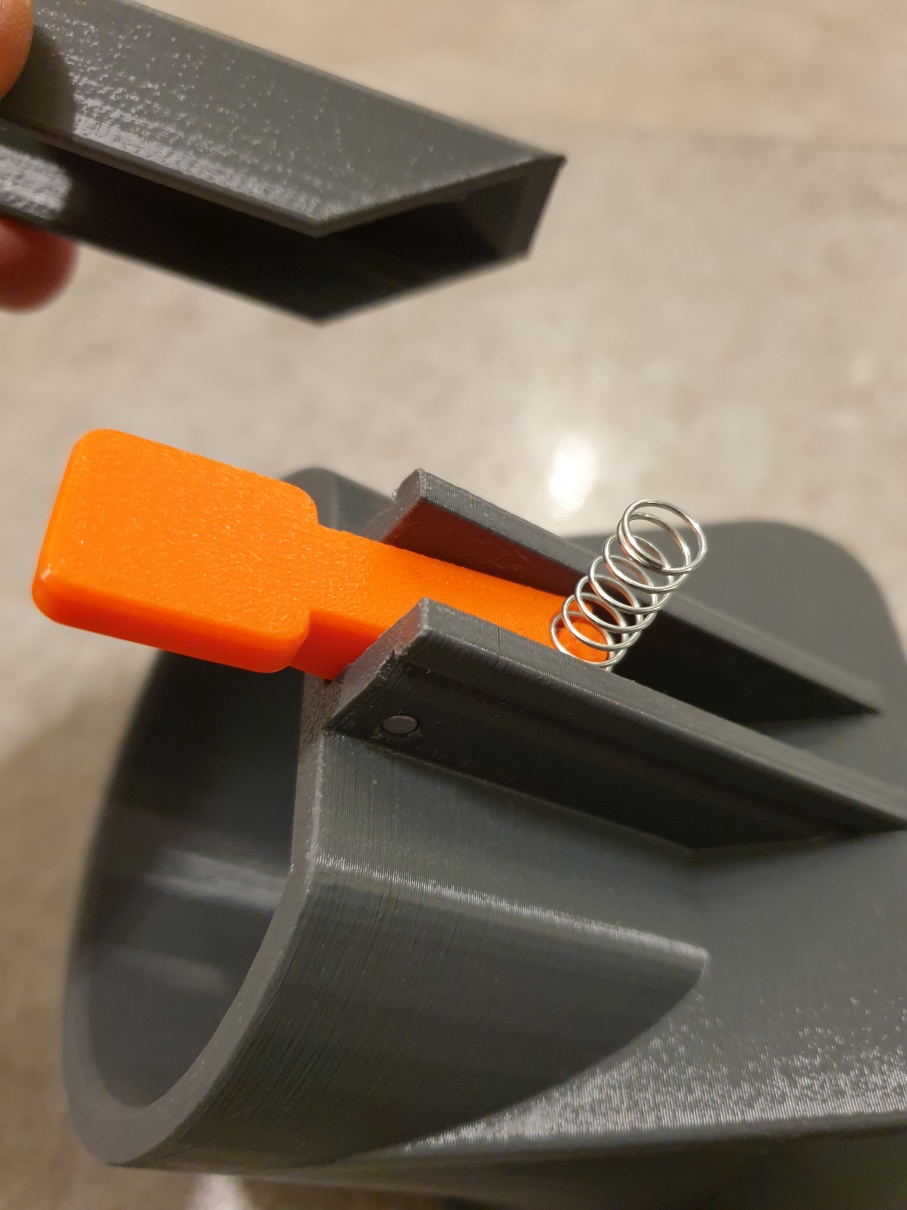

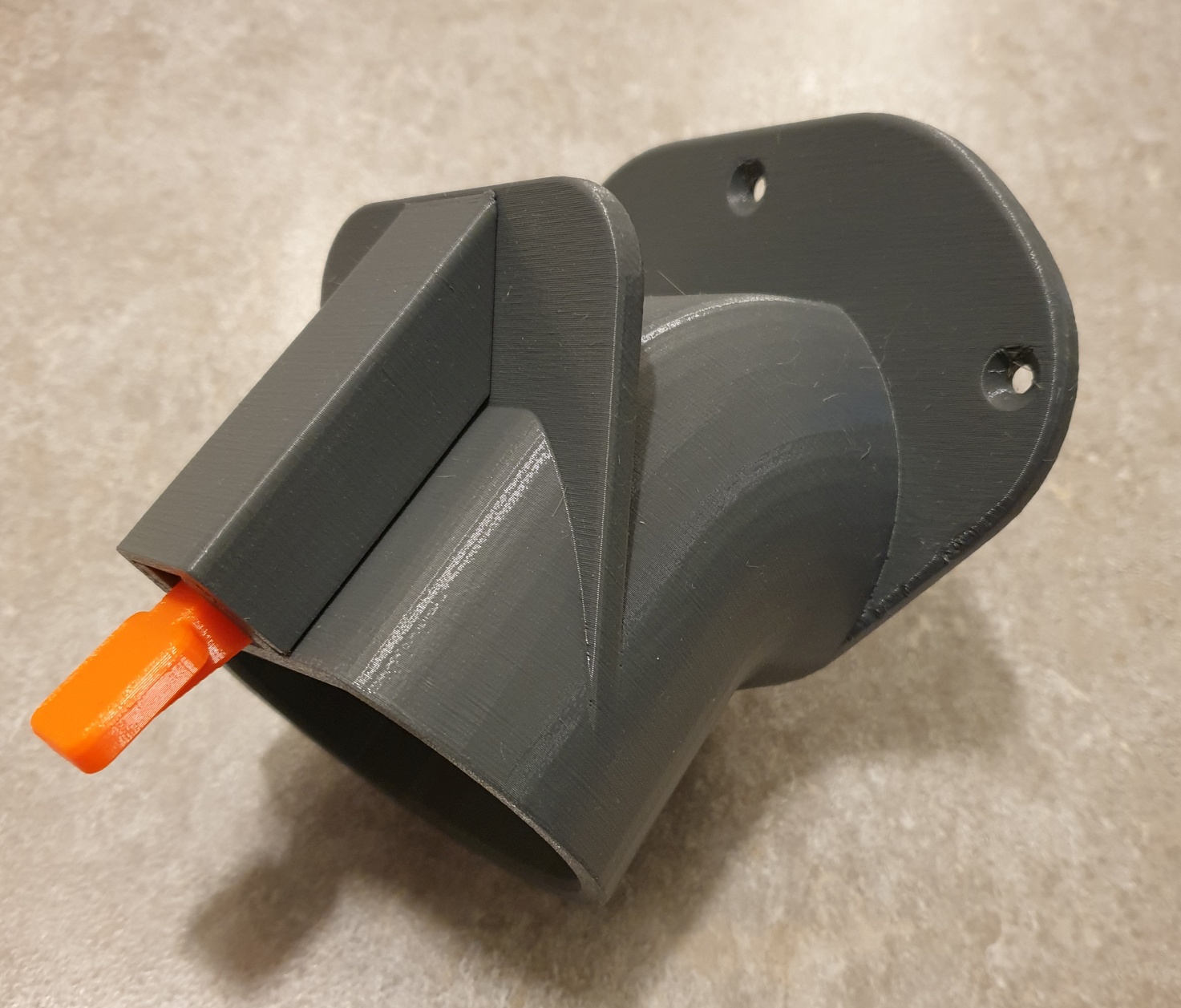

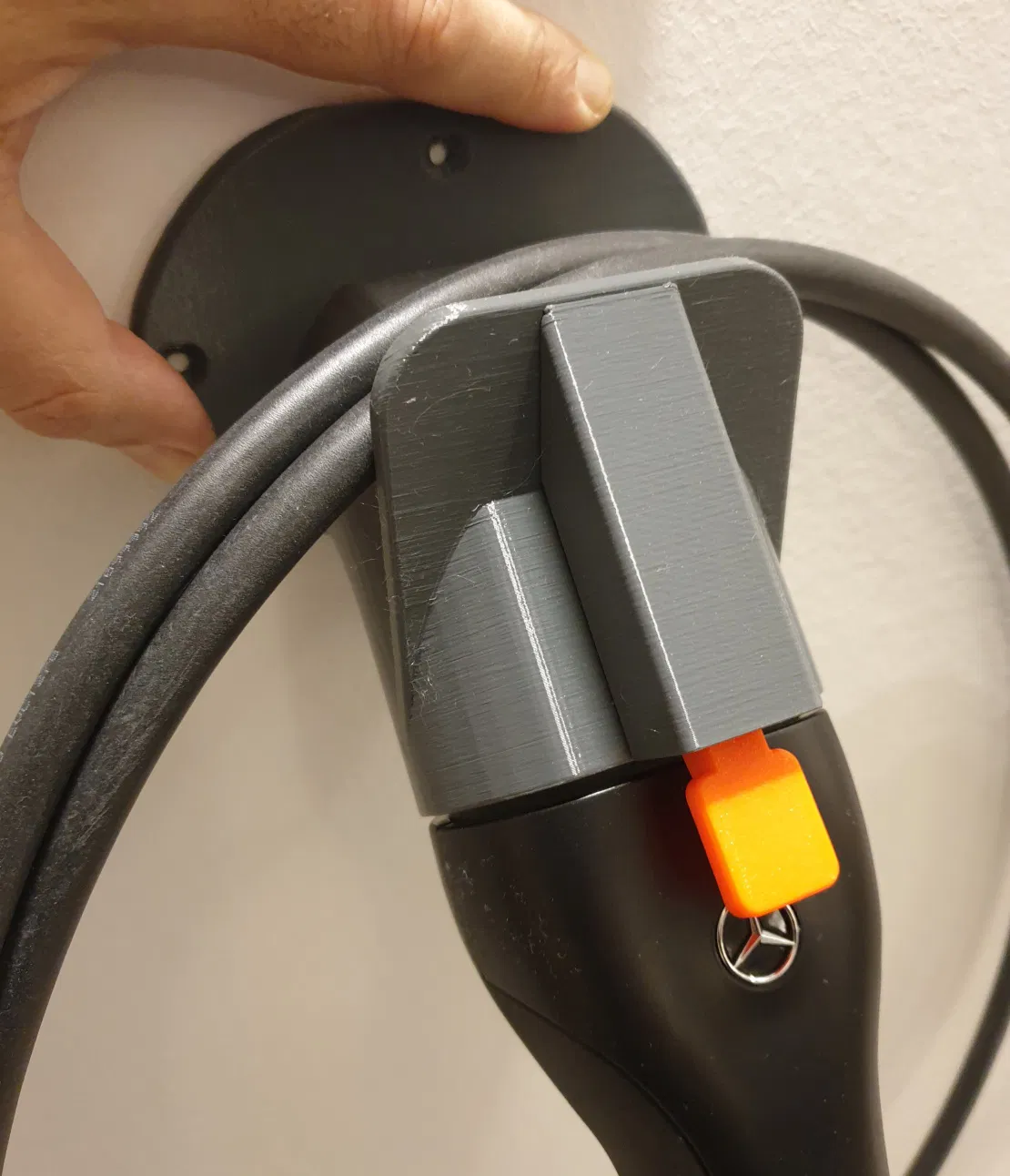

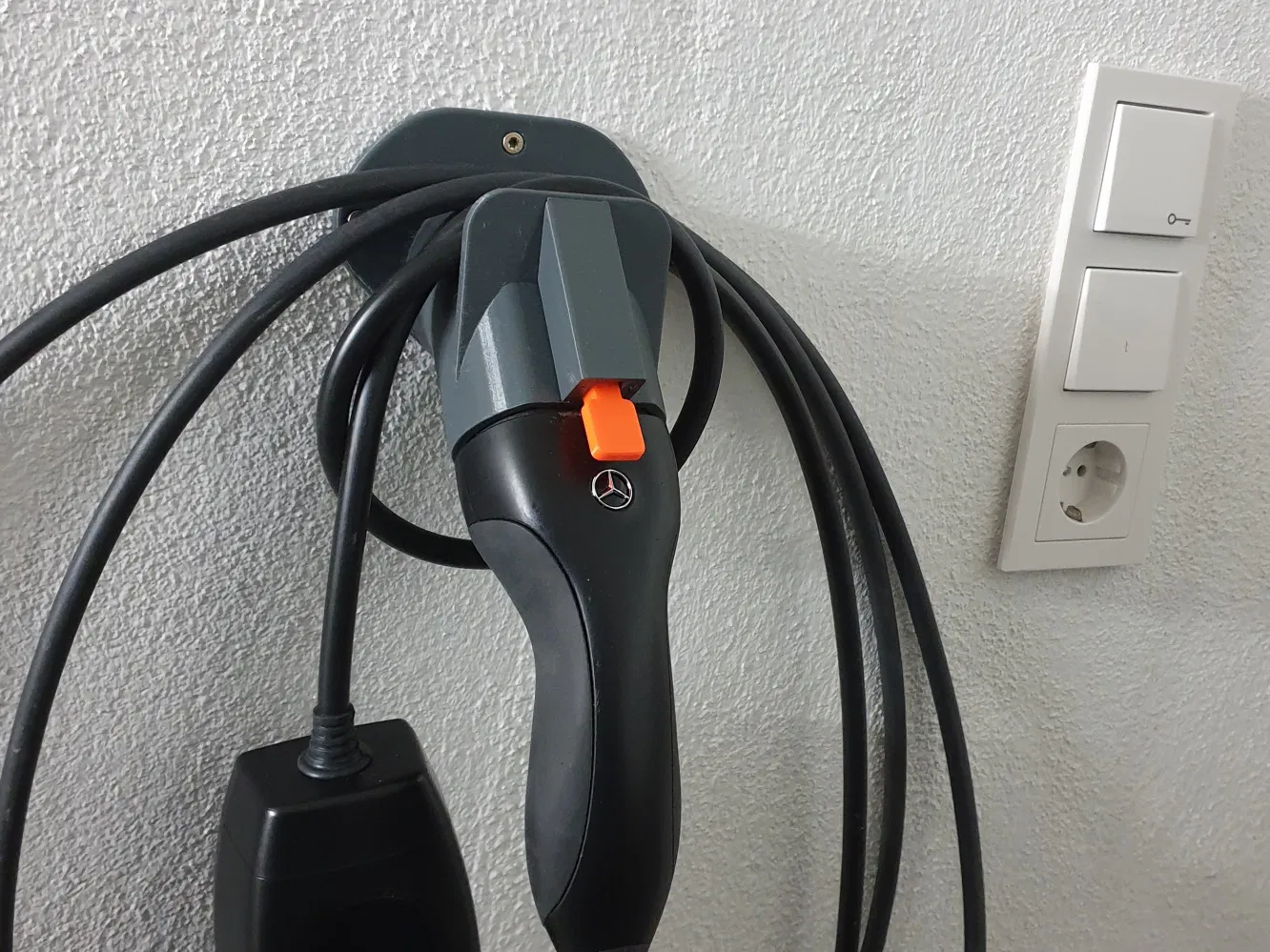

Tôi lấy cảm hứng từ thiết kế "Giá đỡ cáp loại 2" của Lindh3D. Nhưng tôi không thích ý tưởng in nó với hỗ trợ. Tôi cũng nghĩ rằng nó có thể được cải thiện để sử dụng ít vật liệu hơn và gắn kết tốt hơn. Vì vậy, tôi đã tự thiết kế phiên bản của riêng mình, lấy ý tưởng từ nhiều bản in hiện có khác nhau. Đây là những gì tôi nghĩ ra: Mô hình này gồm 3 bộ phận in. Sau đó, bạn cần một thứ gì đó có đường kính ø3 mm làm trục. Bất cứ thứ gì như dây thép hoặc đinh đều có thể dùng được. Chỉ cần cắt nó ra dài 18 mm. Cố định cần gạt vào giá đỡ bằng cái này và đảm bảo nó bằng phẳng ở cả hai mặt. Cho lò xo vào và trượt nắp lên trên nó. Sau đó, bạn phải gắn nó vào tường để hoàn thành. Tôi khuyên bạn nên in mọi thứ bằng PETG. ##### Thay đổi ngày 14 tháng 3 năm 2022: Đã thêm phiên bản thứ hai của giá đỡ với mặt sau kín. ##### Thay đổi ngày 12 tháng 6 năm 2022: Đã thêm phiên bản thứ ba của giá đỡ với cổ cao hơn 10 mm, để cáp dài hơn hoặc dày hơn được giữ tốt hơn và không bị trượt dễ dàng. ##### Thay đổi ngày 09 tháng 3 năm 2025 Đã thêm 2 phiên bản, được sửa đổi bởi Người dùng John. Các thiết kế này được tối ưu hóa để gắn vào dầm có thanh đỡ, do đó mặt sau đã được thu hẹp. ### Giá đỡ In giá đỡ theo hướng này: Thiết lập máy in Độ dày lớp: 0,2mm Chân đế (Supports): không Raft: Tôi khuyên dùng có Lớp vỏ (Perimeters): ít nhất 3 Ruột (Infill): 15% Cân nặng: khoảng 87 gram vật liệu in Thời gian in: khoảng 9,5 giờ (Prusa MK3) ### Nắp trượt In nắp theo hướng này: Thiết lập máy in Độ dày lớp: 0,2mm Chân đế (Supports): không Raft: không Ruột (Infill): tăng lớp vỏ thay thế Lớp vỏ (Perimeters): 3 (bằng cách này bạn có được một khối rắn mà không cần dùng ruột) Cân nặng: khoảng 10 gram vật liệu in Thời gian in: khoảng 1 giờ 45 phút (Prusa MK3) ### Cần gạt In cần gạt với mặt trên phẳng trên bàn in. Sử dụng tấm có cấu trúc, nếu có thể, để có bề mặt đẹp trên nút bấm. Thiết lập máy in Độ dày lớp: 0,2mm Chân đế (Supports): không Ruột (Infill): 20% Lớp vỏ (Perimeters): 3 Raft: không Cân nặng: khoảng 5 gram Thời gian in: khoảng 30 phút (Prusa MK3) ### Trục Bạn cần một thanh kim loại đường kính ø3 mm. Dài 18 mm. Bất cứ thứ gì như dây thép hoặc đinh đều có thể dùng được, thanh ren cũng vậy. Khoan lại lỗ trên cần gạt để đảm bảo nó di chuyển dễ dàng trên trục. ### Lò xo Tôi có một bộ lò xo sẵn có mà tôi đã sử dụng: dài 20 mm; đường kính ngoài ø7,2 mm; độ dày dây 0,6 mm Miễn là nó dài từ 15 đến 20 mm thì sẽ hoạt động. Bạn có thể phải sửa đổi lỗ trên đỉnh cần gạt để phù hợp với lò xo của mình. Mặc dù tôi chưa thử nghiệm, nhưng tôi nghĩ một chiếc lò xo từ bút bi tiêu chuẩn có thể dùng được.
