Chào bạn, mình làm mẫu này để thêm một lỗ trên cả ba trục nhằm giúp bạn đánh giá mức độ chính xác khi máy in tạo lỗ.
Đây là phần mình thấy còn thiếu ở các mẫu sẵn có.

Để in chính xác, bạn nên calibrate motor steps của máy in.

Trên mạng có rất nhiều tutorial và video-tutorial làm rất bài bản về cách calibrate.
Hãy tìm đúng hướng dẫn dành cho máy in của bạn.
Luôn thực hiện calibrations theo thứ tự sau:
1. motor extruder
2. motor trục XYZ

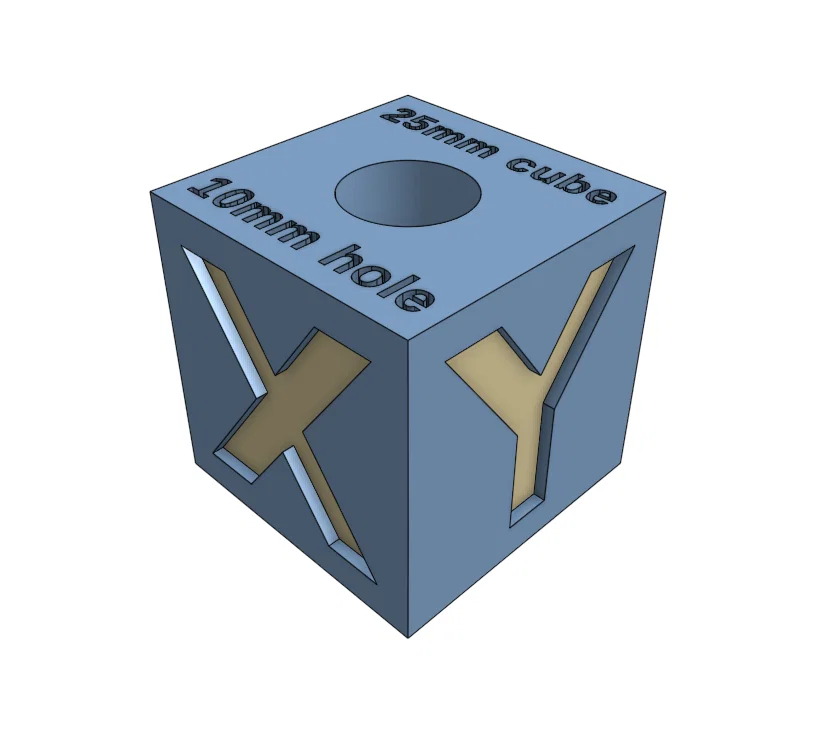

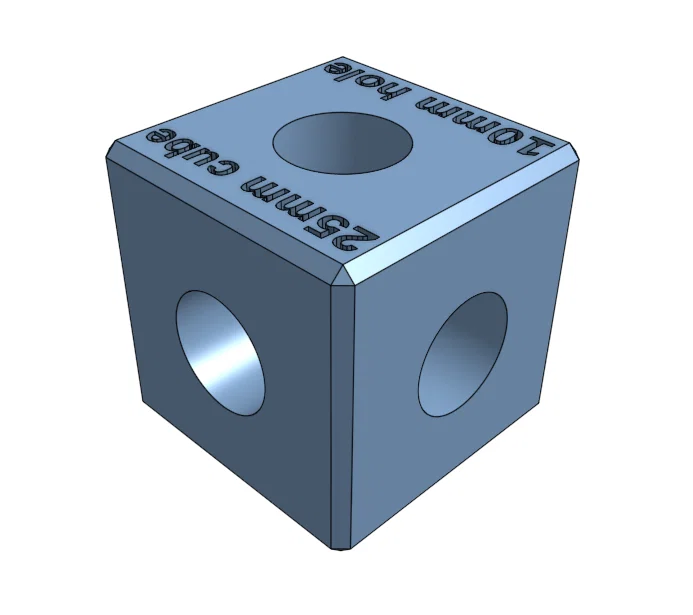

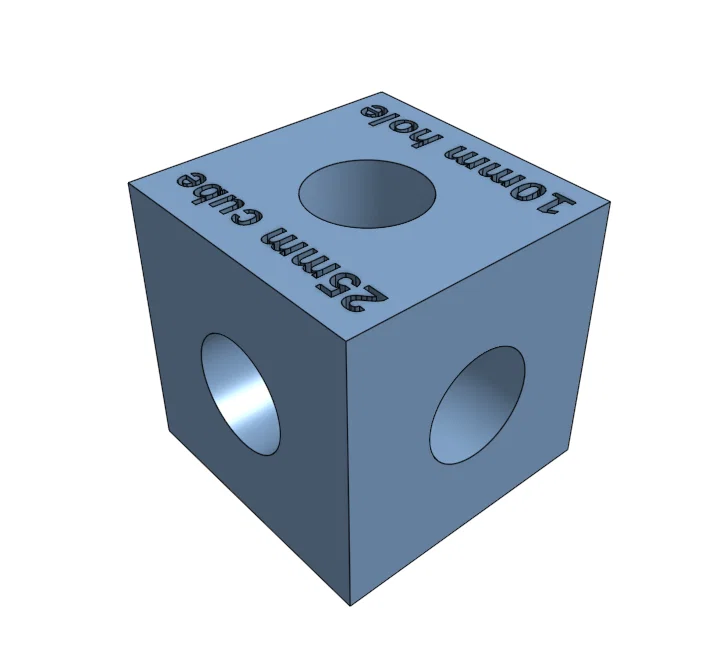

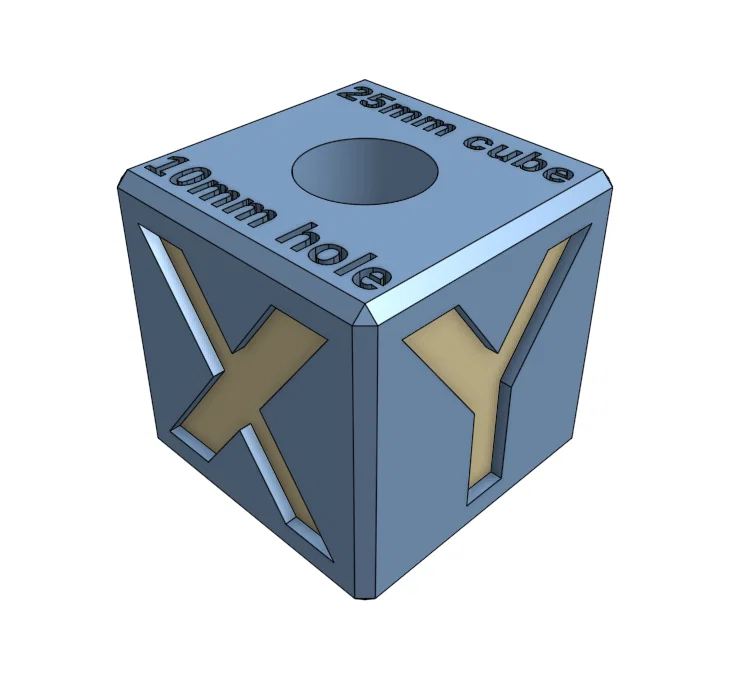

Mình đính kèm 2 model: một bản cạnh sắc và một bản cạnh vát (chamfer) 45 độ, bạn chọn theo sở thích.

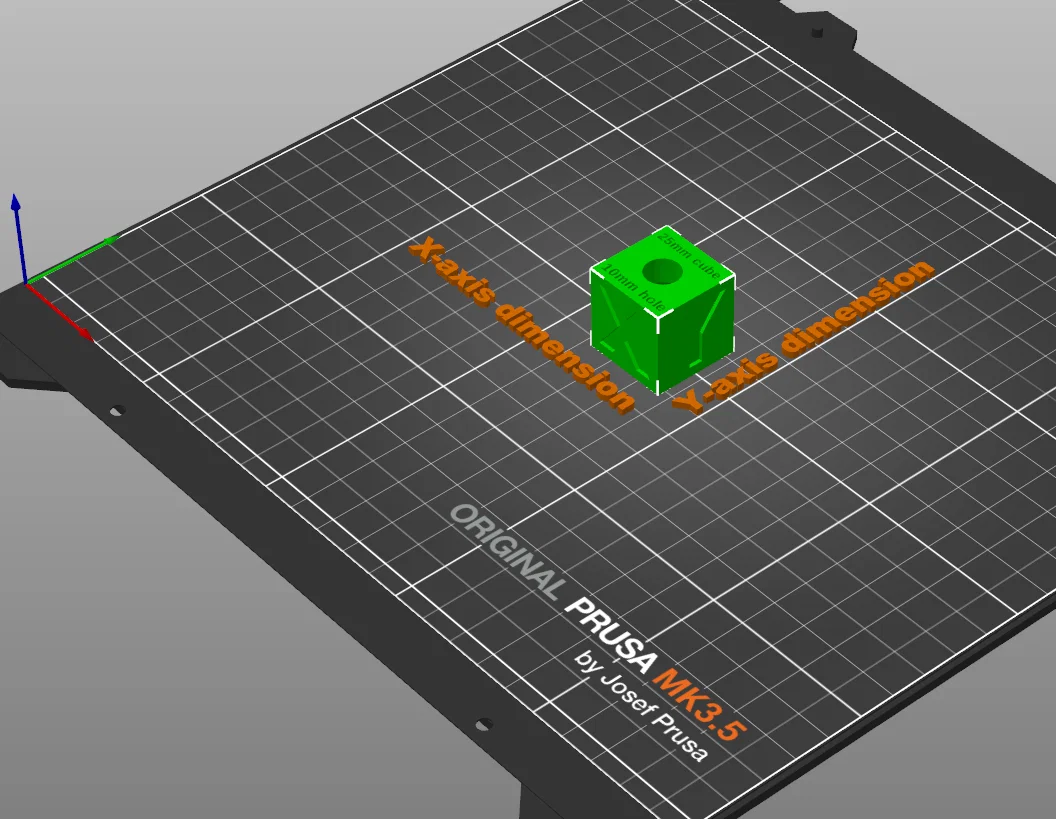

Sau khi đưa model vào slicer, phần có vùng hình chữ X sẽ nằm ở phía trước. Tức là giống như bạn đang nhìn máy in từ phía trước.

Hãy kiểm tra để chắc chắn model được đặt đúng vị trí trên bàn in như trong hình.

Chữ X thể hiện độ chính xác của trục X. Nhìn từ phía trước máy in, đây là chuyển động trái sang phải.
Trục Y di chuyển tiến về phía bạn và lùi ra xa, nên mặt có chữ Y thể hiện độ chính xác của trục Y.
Còn trục Z là chiều cao.

Onshape model:

https://cad.onshape.com/documents/152e8af58dca5a78bd5e6110/v/080540b6a2992d3e0a00f4bf/e/b57e11cc02e7194bd1b642ed
