Hộp Chia Thuốc Tuần Nam Châm (Magnetic Weekly Pill Organizer)

Bản remix từ Weekly Pill Organizer của @daveterra_1036611.

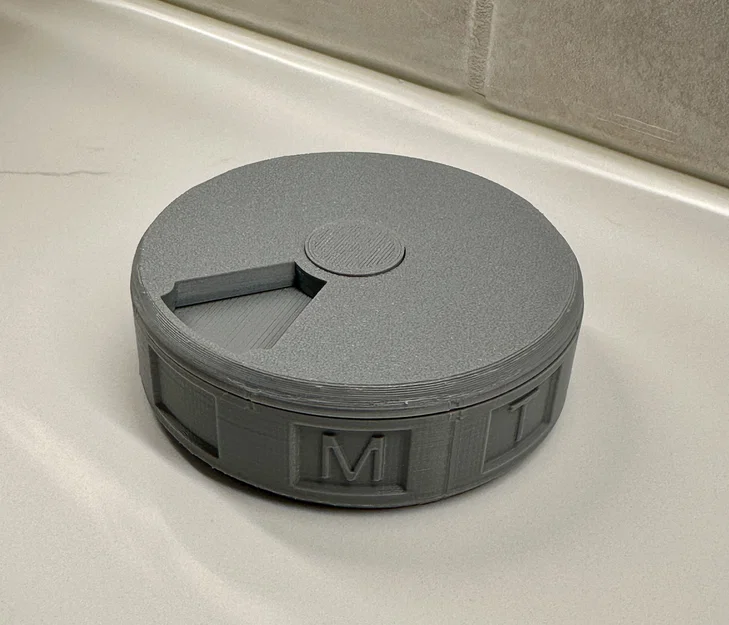

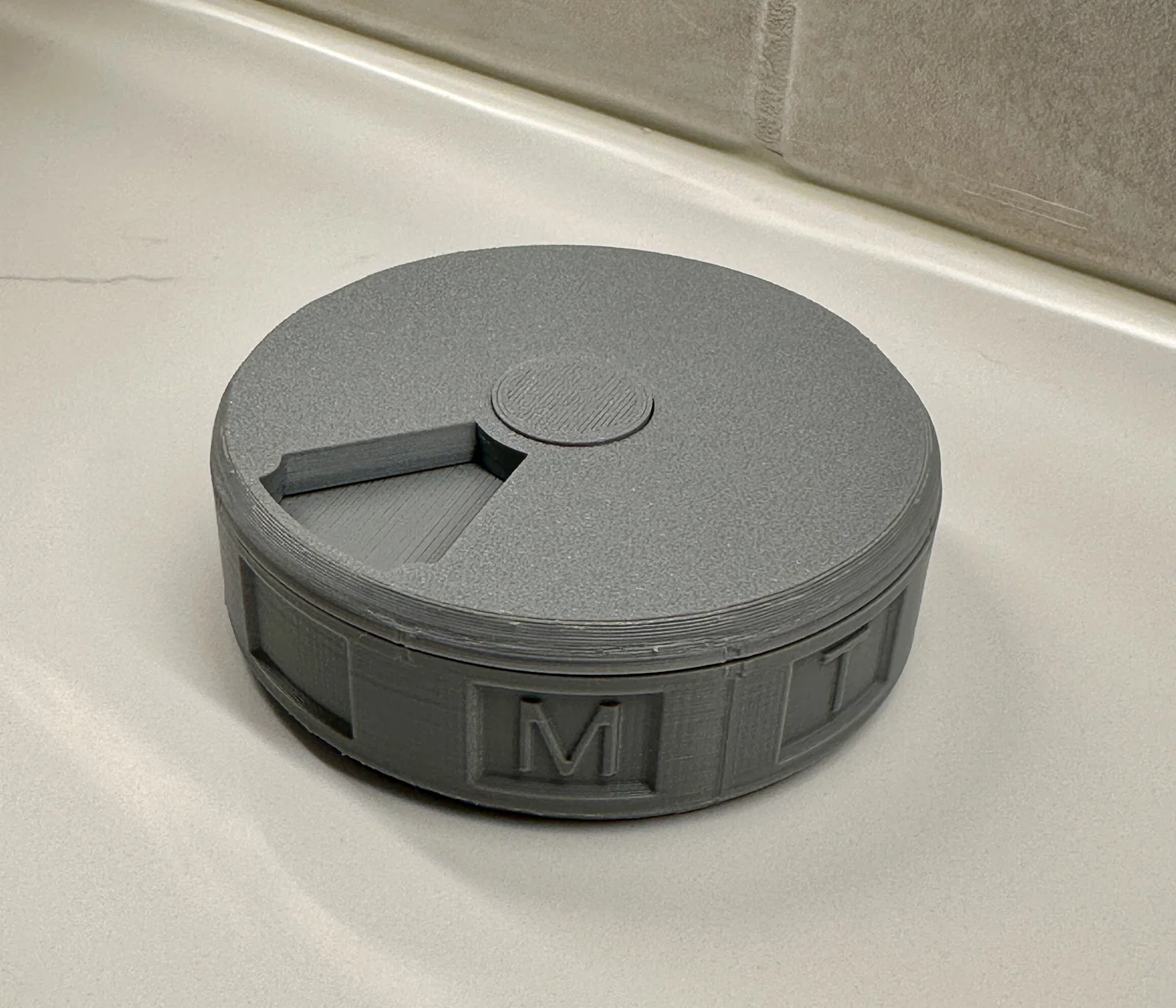

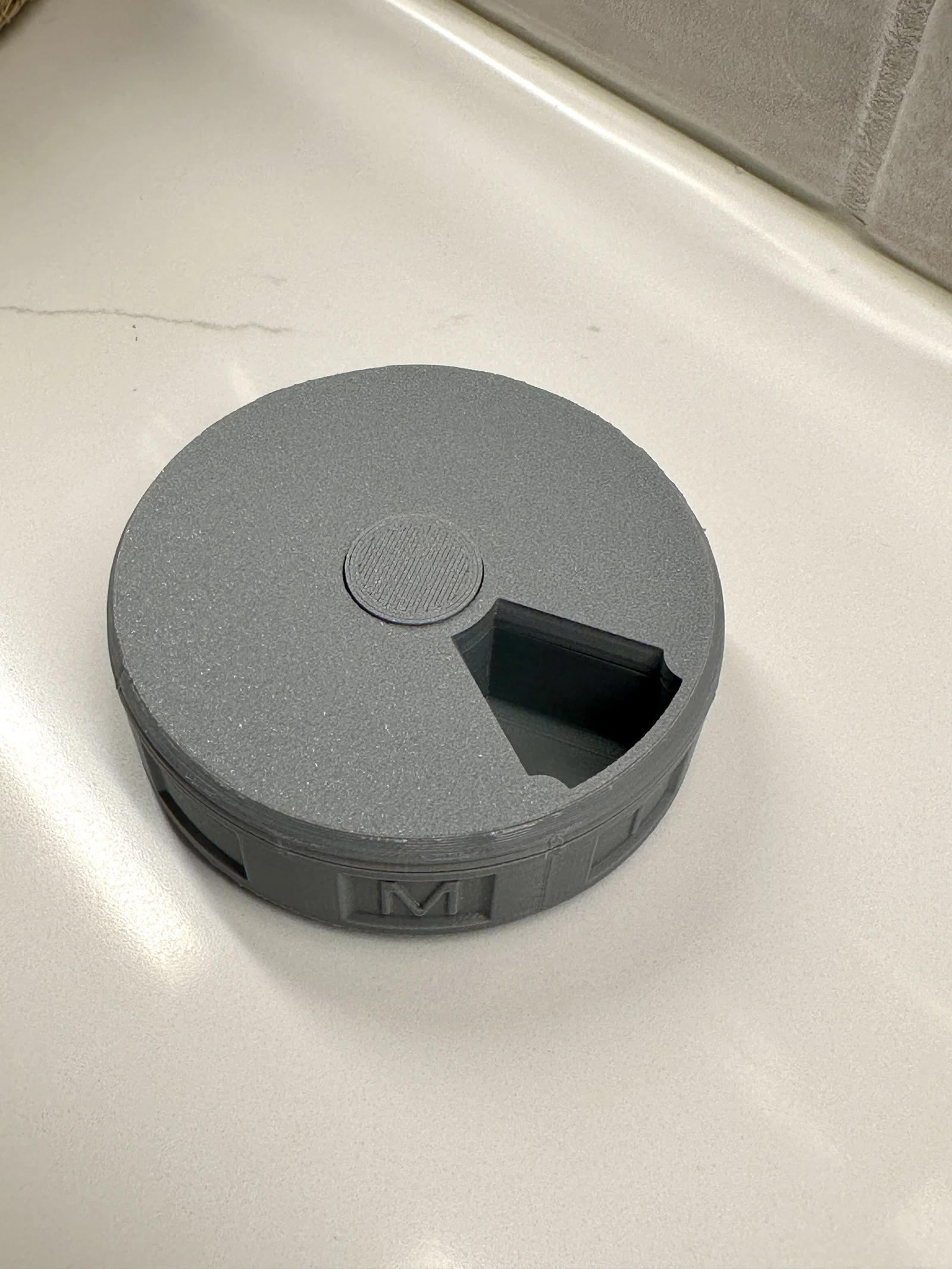

Đây là hộp/khay chia thuốc 7 ngày với nắp xoay và nam châm để nắp “hít” đúng vào ngăn đã chọn.

Có nhãn cho từng ngày, từ Thứ Hai đến Chủ Nhật.

Có một ngăn trống nên chọn khi không sử dụng để chống bụi.

Dùng tối đa 16 nam châm trụ kích thước 5x1.5mm (đường kính 5mm, cao 1.5mm). Mình biết kích thước nam châm này không tối ưu lắm, nhưng đây là loại mình đang có sẵn.

• Phần đáy bắt buộc dùng đủ cả 8 vị trí nam châm, còn phần nắp thì dùng tối thiểu 2.
  • Cụ thể, trên nắp hãy dùng 2 vị trí nam châm nằm ngay chỗ cửa mở.
• Thêm nhiều nam châm sẽ làm xoay nặng tay hơn, nhưng giảm khả năng bị xoay ngoài ý muốn (ví dụ bị xóc trong túi).

Về in 3D, mình dùng nozzle 0.4mm. Phần nắp là phần duy nhất có thể cần supports. Không dùng supports cho phần đáy, nếu không thì miếng trung tâm sẽ không lắp vừa hoặc supports sẽ rất khó gỡ.

Về lắp ráp: trước tiên gắn toàn bộ nam châm vào phần đáy. Nam châm nên vừa khít trong lỗ và giữ được mà không cần keo (nhưng độ khít có thể còn tùy máy in/cài đặt của bạn). Sau đó gắn nam châm vào phần nắp. Nắp không cần dùng hết mọi vị trí nam châm, nhưng tối thiểu phải có một viên mỗi bên của cửa mở. Mình khuyên dùng ít nhất 4 nam châm cho phần nắp để lực giữ tốt. Nhớ chú ý thật kỹ chiều/hướng của nam châm khi lắp vào. Cuối cùng đặt nắp lên đáy, rồi luồn miếng trung tâm qua lỗ cho tới khi nó “bật” vào đúng vị trí.

Nếu bạn muốn dùng loại nam châm khác hoặc muốn chỉnh sửa/tùy biến và có chút kinh nghiệm CAD, bạn có thể copy và chỉnh tài liệu OnShape tại đây
