Awesome BrainZap! PillBox / Hộp thuốc / Hộp viên nang (Capsule)

Hộp thuốc vui tới mức mở ra hoài, dù bạn chẳng muốn uống thuốc.

Xài hằng ngày cực đã vì mở ra đóng vô rất “đã tay”. Đây không phải kiểu PillBox bình thường—đây là Awesome BrainZap! PillBox.

PillBox được thiết kế để đựng các loại capsule bạn hay dùng, và tương thích hoàn hảo với các mẻ capsule mini được làm từ .

Mẹo in (Printing tips)

Nắp (Cap)

• In nắp với số perimeters (vách đứng) là 3 hoặc 4. Cái này cực kỳ quan trọng nếu bạn muốn cảm giác mở PillBox “đã” nhất. Thêm filament giúp mép nắp nặng hơn chút và tạo quán tính khi xoay lúc mở/đóng—đó chính là cảm giác bạn sẽ mê ở cái chai này.
• In nắp với 10% concentric infill.
• Tránh crossing perimeters.

Thân (Body)

• In thân với 100% infill.
• Tránh crossing perimeters.
• Chỉnh layer height cho phần thân PillBox.

Chọn vật liệu (Material choice)

Sự thật là đa số mình chỉ in bằng PLA và PETG.

Nhưng đôi khi nên dừng lại nghĩ chút. Ví dụ ngay lúc này: khi sắp in một cái hộp để chứa Food Supplements, chọn vật liệu không chỉ là chọn màu. In PillBox bằng filament thường thì chắc cũng không tới mức “chết người”, nhưng thử suy nghĩ kỹ hơn một chút.

Mình không muốn “phát minh lại cái bánh xe”, nên bạn đọc bài này về Food Safe Compliance và in 3D. Đọc khá hay và đáng suy ngẫm.

Các phiên bản model (Model versions)

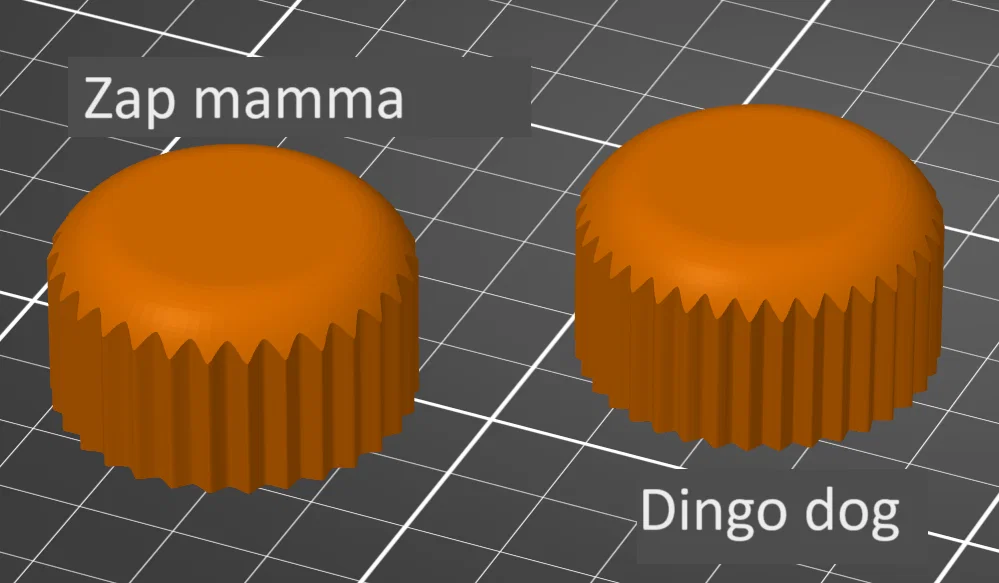

Các phiên bản nắp (Cap versions)

Vùng dán nhãn (Label area)

Bạn có thể in và dán thông tin lên khu vực đã chừa sẵn. Kích thước nhãn sẽ tùy theo loại thân PillBox.

Body type

Label Height

Label Length

Tribute

30 mm

125,6 mm

Small

35 mm

125,6 mm

Medium

40 mm

141,3 mm

Big

50 mm

157,1 mm

Large

55 mm

175,84 mm

Quá trình “tiến hoá” của PillBox

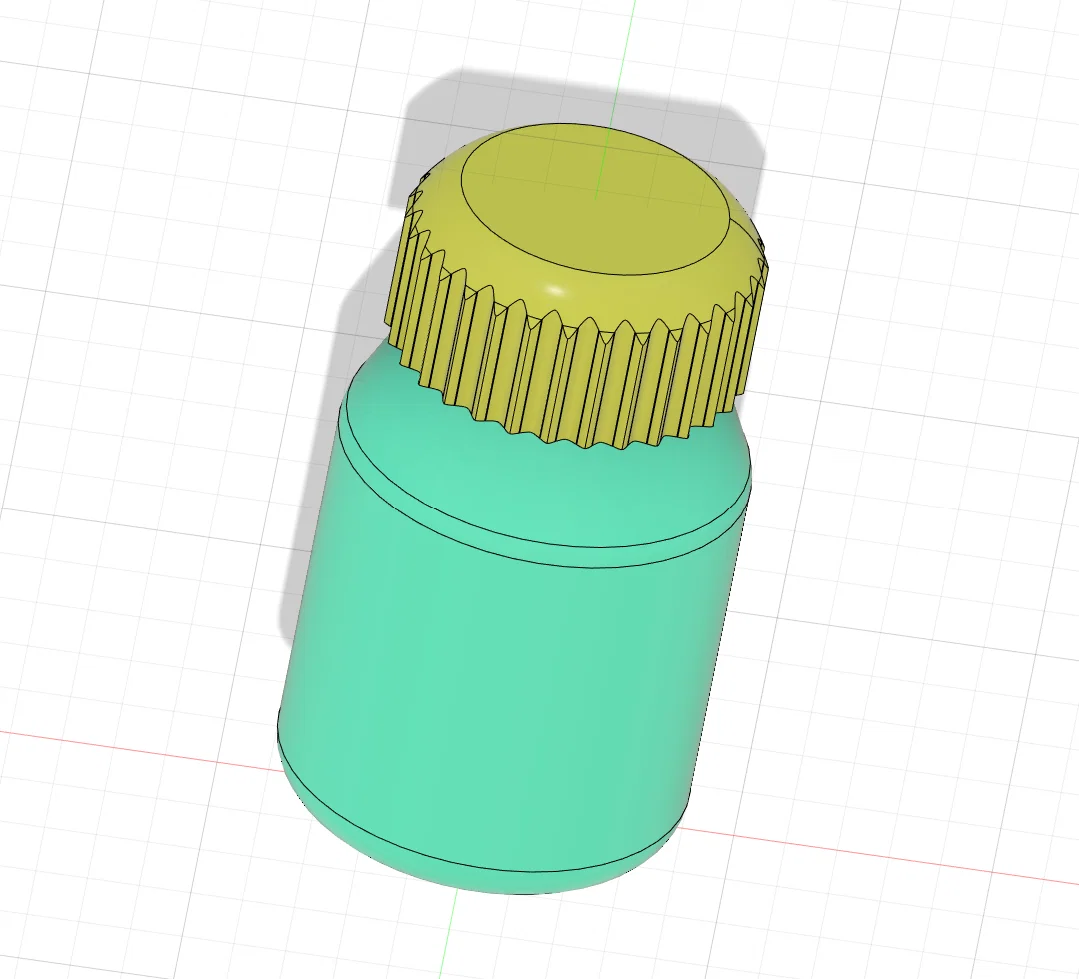

Thiết kế một cái chai thì dễ ẹc: vẽ một hình, revolve quanh trục, là xong—có chai liền. Rồi làm tương tự với cái nắp. Tổng cộng cỡ 10 phút.

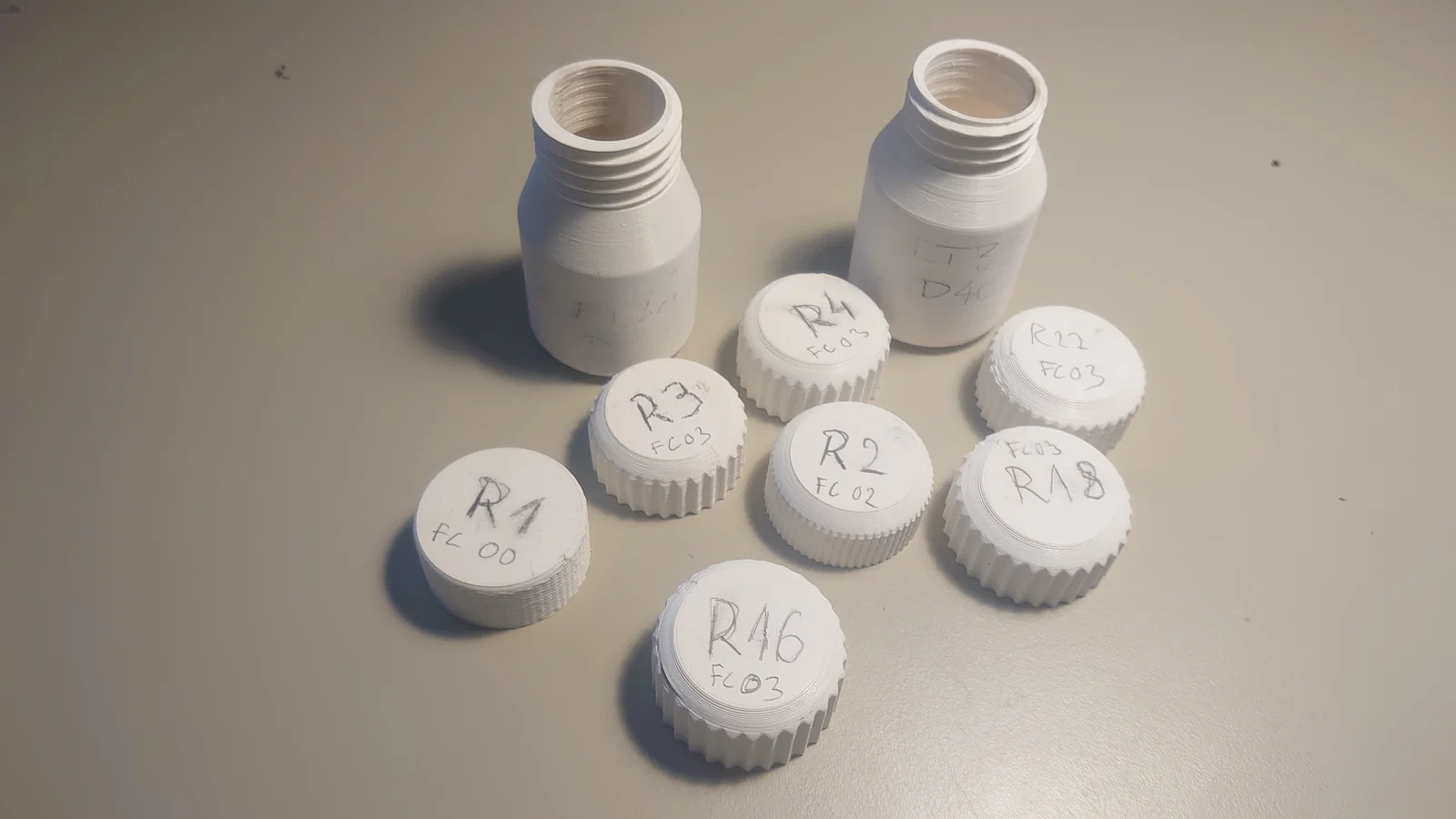

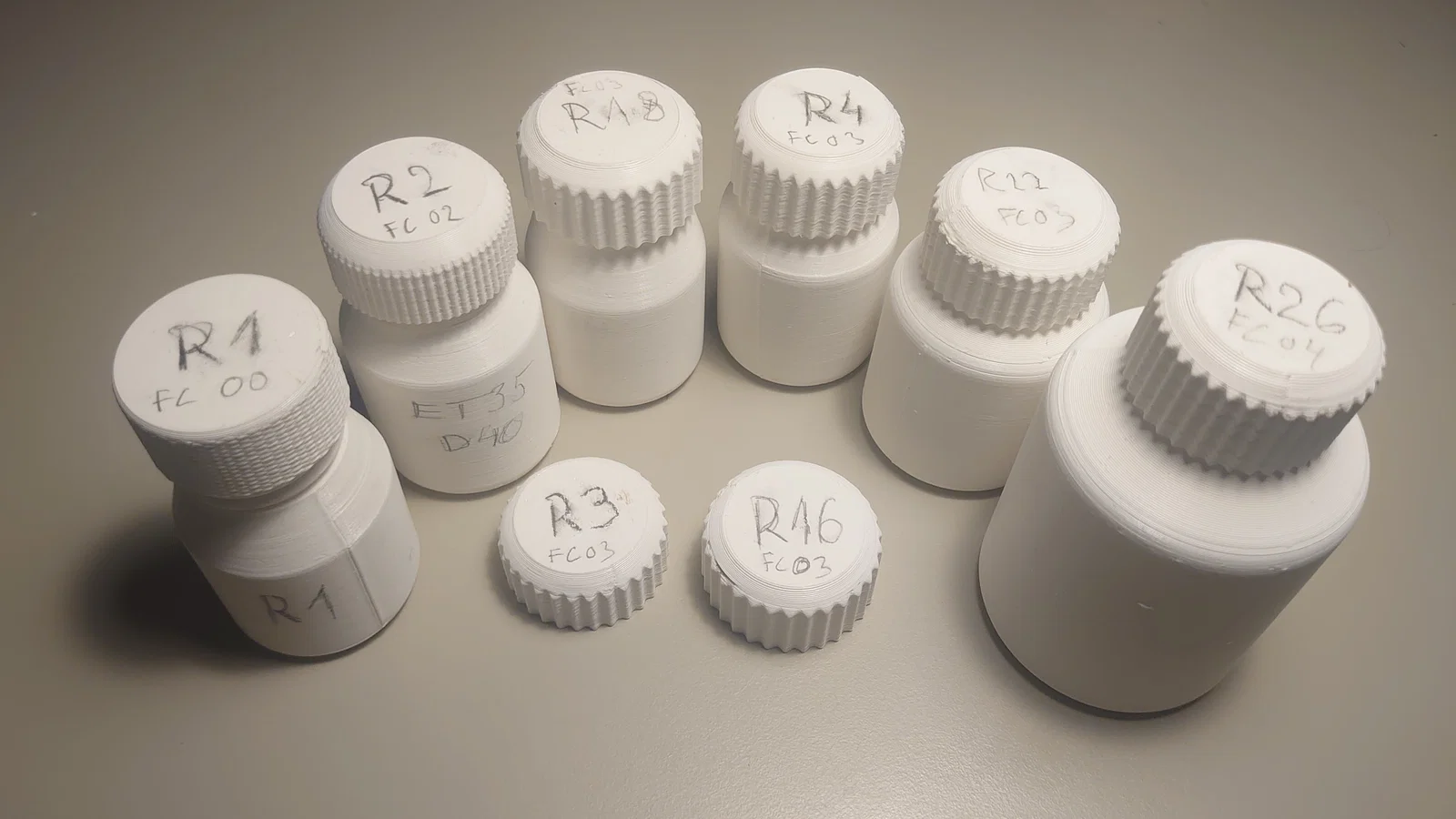

In bản đầu tiên xong thì bắt đầu tối ưu nắp. Rồi vẫn còn “cấn cấn” chỗ nào đó. Thế là cuối ngày, bạn vẫn có 1 cái PillBox nhưng ra tới 16 biến thể, 4 ly cà phê và chắc tầm 20 tiếng “thân mật” với CAD lẫn máy in 3D. Bạn học được khối thứ về ren (threads) và facet offsets.

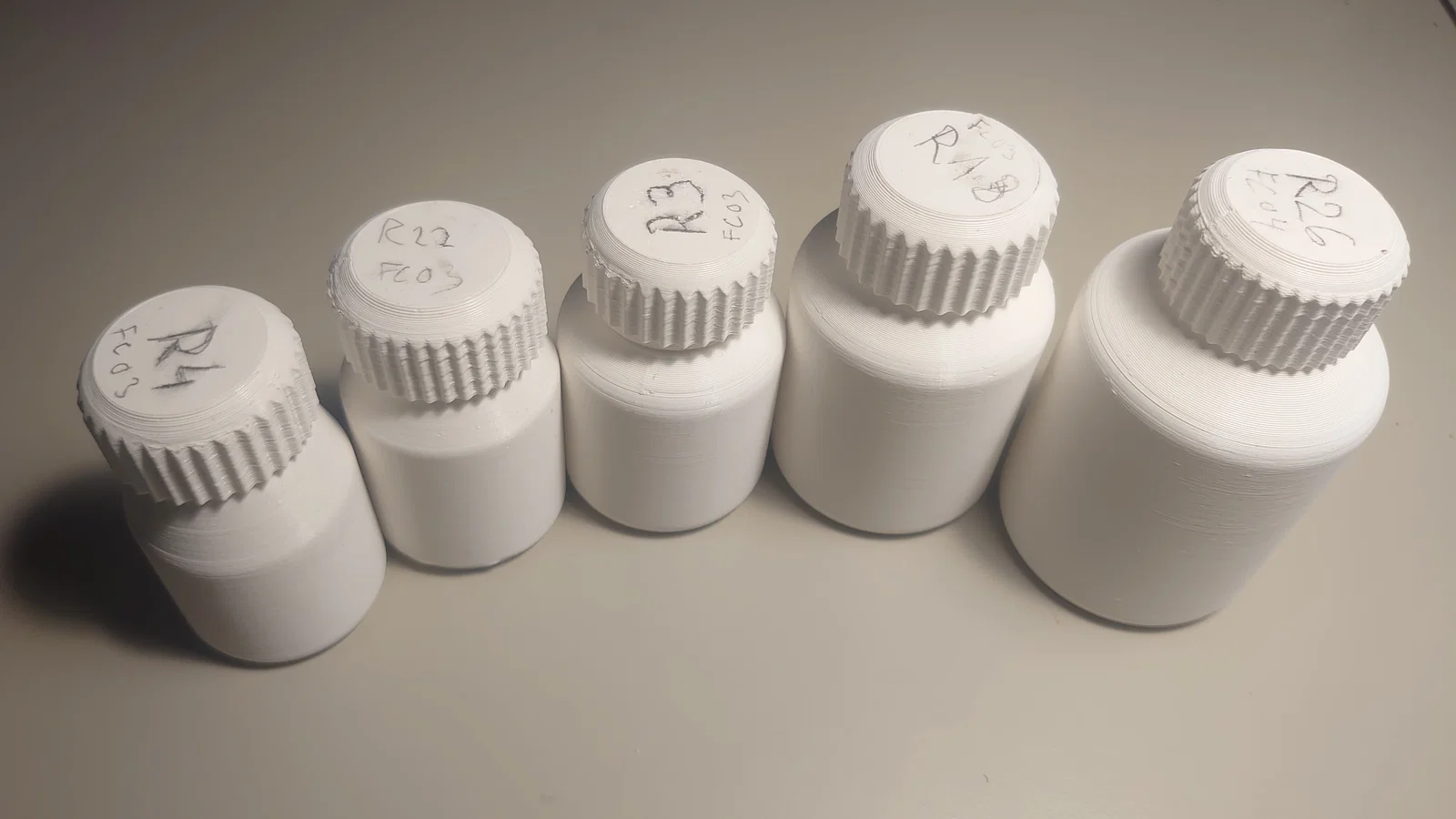

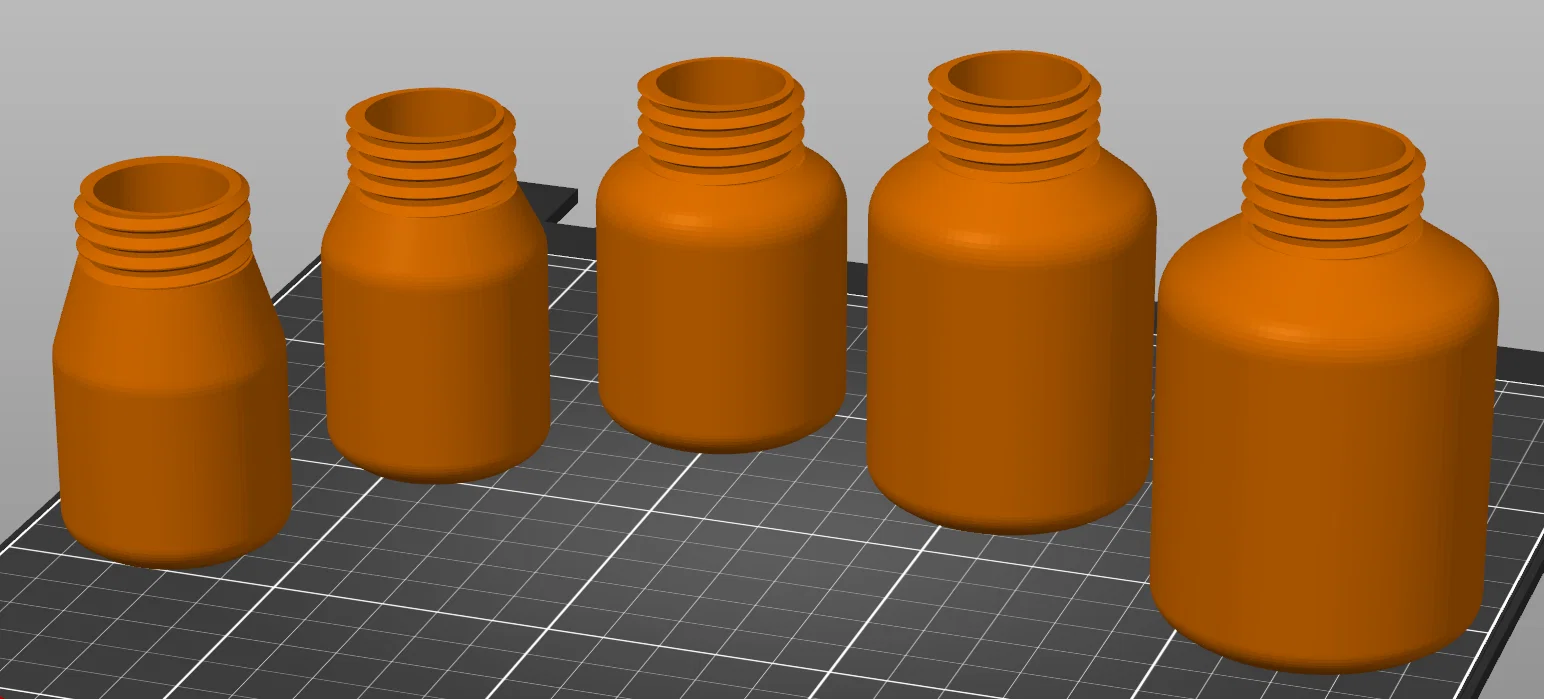

Mình muốn làm nhiều kích thước chai và nhiều kiểu nắp. Tất cả tham số đều lập trình được nên về lý thuyết mình có thể suy ra (derive) gần như mọi cấu hình chai.

Cảm hứng (Inspiration)

Hồi lâu mình có in một hộp thuốc kiểu này từ Thingiverse và mình rất thích. Mình quyết định làm bộ sưu tập pillbox của riêng mình, nhưng mẫu đó luôn là nguồn cảm hứng trong suốt quá trình mình thiết kế model này.

Phiên bản PillBox_body - tribute.stl với PillBox_awesome_cap - dingo dog edition.stl là lời tri ân của mình dành cho mẫu nhìn gần như y hệt về mặt thị giác.

Tối ưu model (Model optimizations)

Toàn bộ bộ sưu tập PillBox có nhiều chi tiết được tinh chỉnh kỹ: tối ưu đáy thân để dễ in, vách mỏng hơn để tránh infill không cần thiết, khoảng trống bên trong đỉnh nắp để kín khí (airtight), độ cong bề mặt nắp khác nhau, chuyển tiếp mượt hơn từ vùng dán nhãn (etiquete label area) lên cổ chai, và tăng trọng lượng perimeter ngoài của nắp để cảm giác mở “đã” hơn.

Ủng hộ mình (Support me)

"Nếu bạn thích những thứ mình đang làm và muốn ủng hộ hành trình này, cân nhắc tiếp năng lượng sáng tạo cho mình bằng một ly cà phê ảo nha! Sự ủng hộ của bạn giúp mình tiếp tục đẩy giới hạn của 3D printables. Muốn Buy Me a Coffee?

Chúc bạn in vui với Awesome BrainZap! PillBox—làm xong nhớ cho mình biết nha!

Designed with Autodesk Fusion 360 Personal
