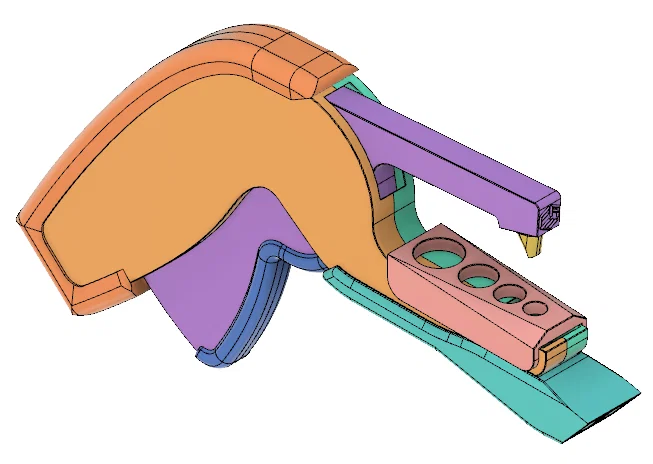

Dụng cụ bấm thuốc ra khỏi vỉ (blister) – Pill puncher

Việc bấm cho viên thuốc rớt ra khỏi vỉ (blister pack) đôi khi rất khó, nhất là nếu bạn bị viêm khớp.

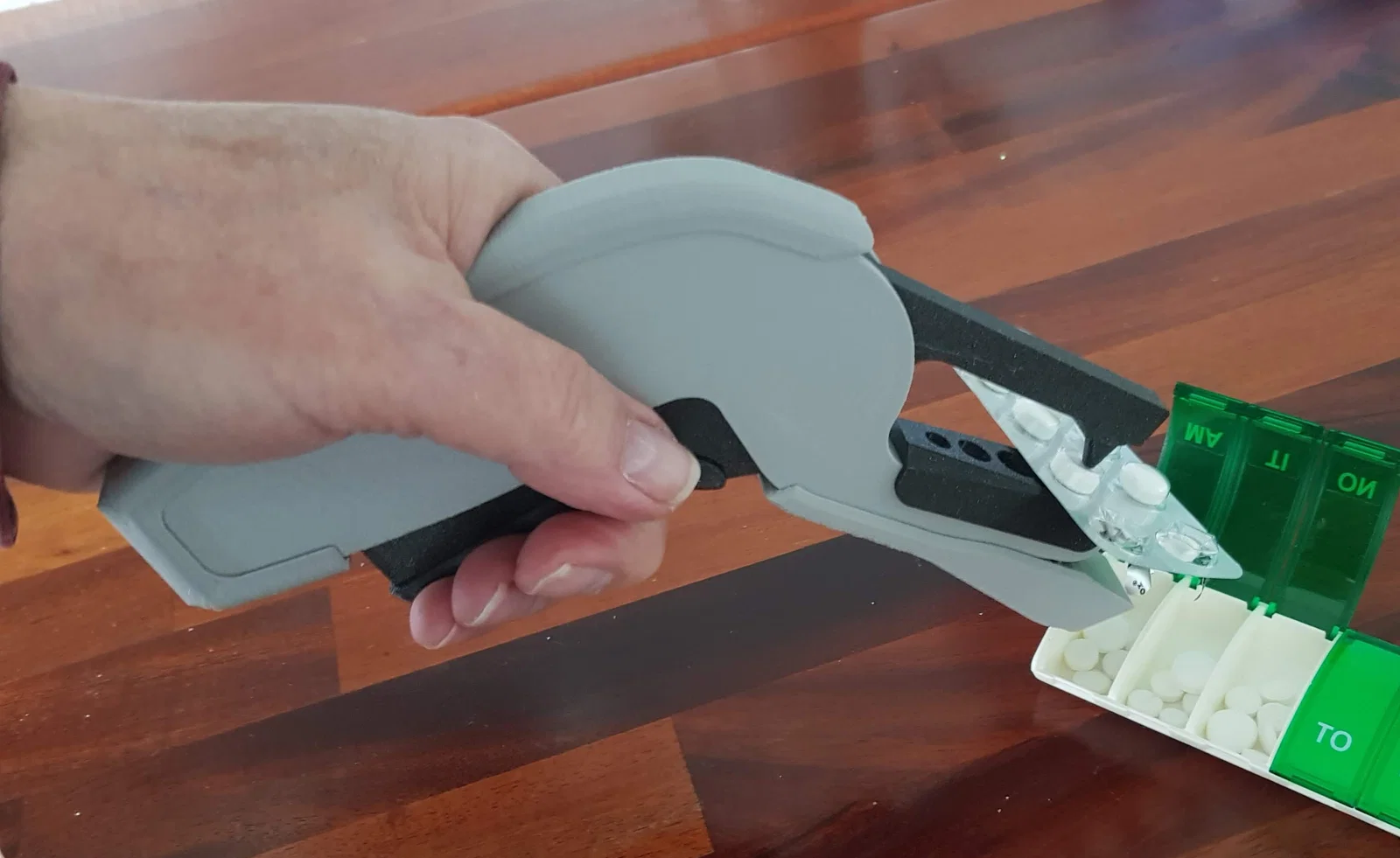

Dụng cụ này giúp bạn bấm ra nhiều viên cực dễ, ví dụ khi cần đổ thuốc vào hộp chia thuốc (pill container) cho liều dùng (dosis) của tuần sau.

In (Print):

Nếu bạn slice các file STL riêng lẻ, khuyến nghị đặt layer height là 0.2 mm và perimeter count là 5.

Kích thước bed tối thiểu cho các chi tiết lớn nhất là 150 mm x 130 mm

Thay đổi (Changes):

2024-02-26:

• Thêm chốt bấm (puncher pin) đầu tròn, đồng thời thêm file STEP để bạn có thể tự chỉnh/sửa theo ý.

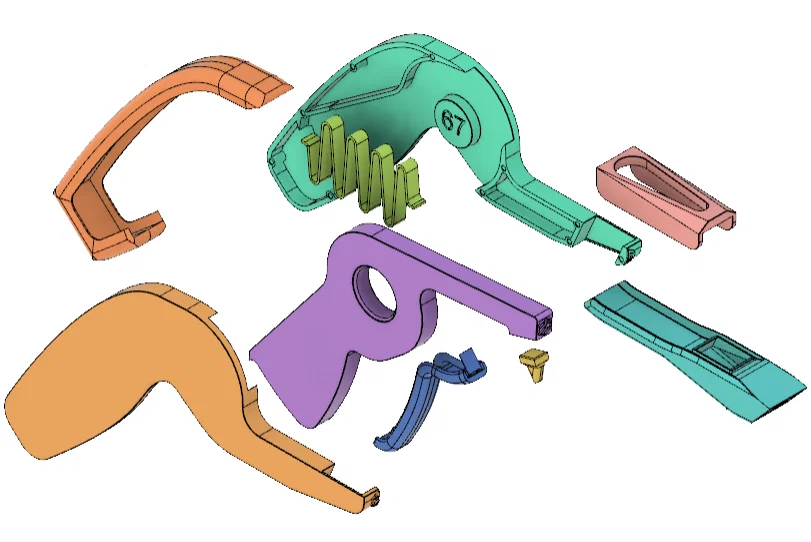

Lắp ráp (Assembly):

1. Gỡ các support tích hợp sẵn khỏi phần dẫn thuốc (pill guide) và tay cầm cò (trigger handle).
2. Ấn chốt bấm (puncher pin) vào tay đòn bấm (puncher arm) (lắp khít).
3. Luồn một đầu lò xo vào tay đòn cò bấm (puncher trigger arm).
4. Đặt tay đòn cò bấm vào bên trong một nửa vỏ (case part).
5. Gắn đầu còn lại của lò xo vào rãnh trên vỏ, và đảm bảo cò có thể di chuyển giữa hai điểm chặn (endstops).
6. Chốt dẫn (Guide pins): Cắt sợi filament thành các đoạn dài 4 mm.
7. Cắm các chốt dẫn vào các lỗ dẫn ở nửa vỏ còn lại (không bắt buộc dùng đủ tất cả chốt, nhưng nên ít nhất gắn chốt ở phía trước và phía trên của vỏ).
8. Ép hai nửa vỏ lại với nhau và đảm bảo không có khe hở (nếu cần thì cắt ngắn chốt dẫn).
9. Hai nửa vỏ được giữ chặt bằng cách trượt phần tỳ lòng bàn tay (palm rest) và phần dẫn thuốc (pill guide) vào thân vỏ (lắp khít).
10. Trượt tay cầm cò (trigger handle) vào tay đòn cò bấm (puncher trigger arm). Có thể cần một giọt keo super glue.
11. Cuối cùng, trượt tấm bấm (puncher plate) vào thân vỏ (các lỗ trên tấm bấm có thể canh thẳng với chốt bấm theo nhu cầu).
