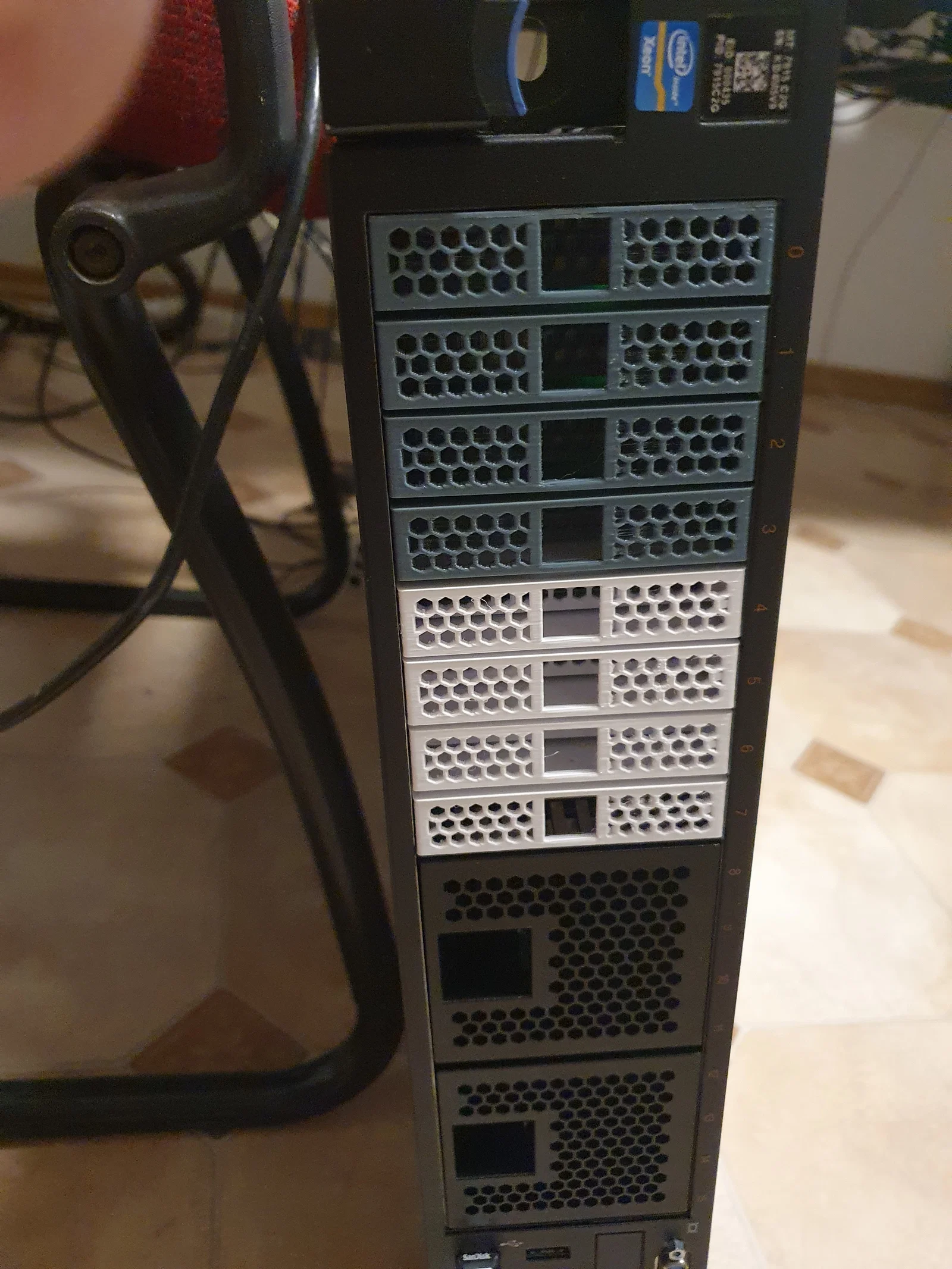

Khay Tray 2.5" cho IBM System x3650 M4
Khay hotswap 2.5" dạng toolless cho server IBM, dùng cho HDD/SSD cao tối đa 15mm. Có 2 bản: dùng vít đầu chìm hoặc bản không vít kẹp trực tiếp, cần dung sai in 3D chuẩn và có thể chà nhám ngàm nếu bị khít.
Mô tả
Tương thích (ít nhất) với các dòng server IBM sau:
- X3550 M4
- X3630 M4
- X3650 M4
- X3850 X5
- X3950 X5
Gắn vừa HDD/SSD 2.5" với chiều cao tối đa 15mm.
Có kèm 2 phiên bản: một bản cần dùng vít (đầu chìm/countersunk) và một bản không cần vít, chỉ cần bấm kẹp vào đúng vị trí là xài.
Do khoảng hở bên trong server khá sát, vít cần loại có đầu rất mỏng. Bản không vít sẽ kẹp trực tiếp lên ổ, nhưng sẽ đòi hỏi bản in 3D có dung sai chuẩn.

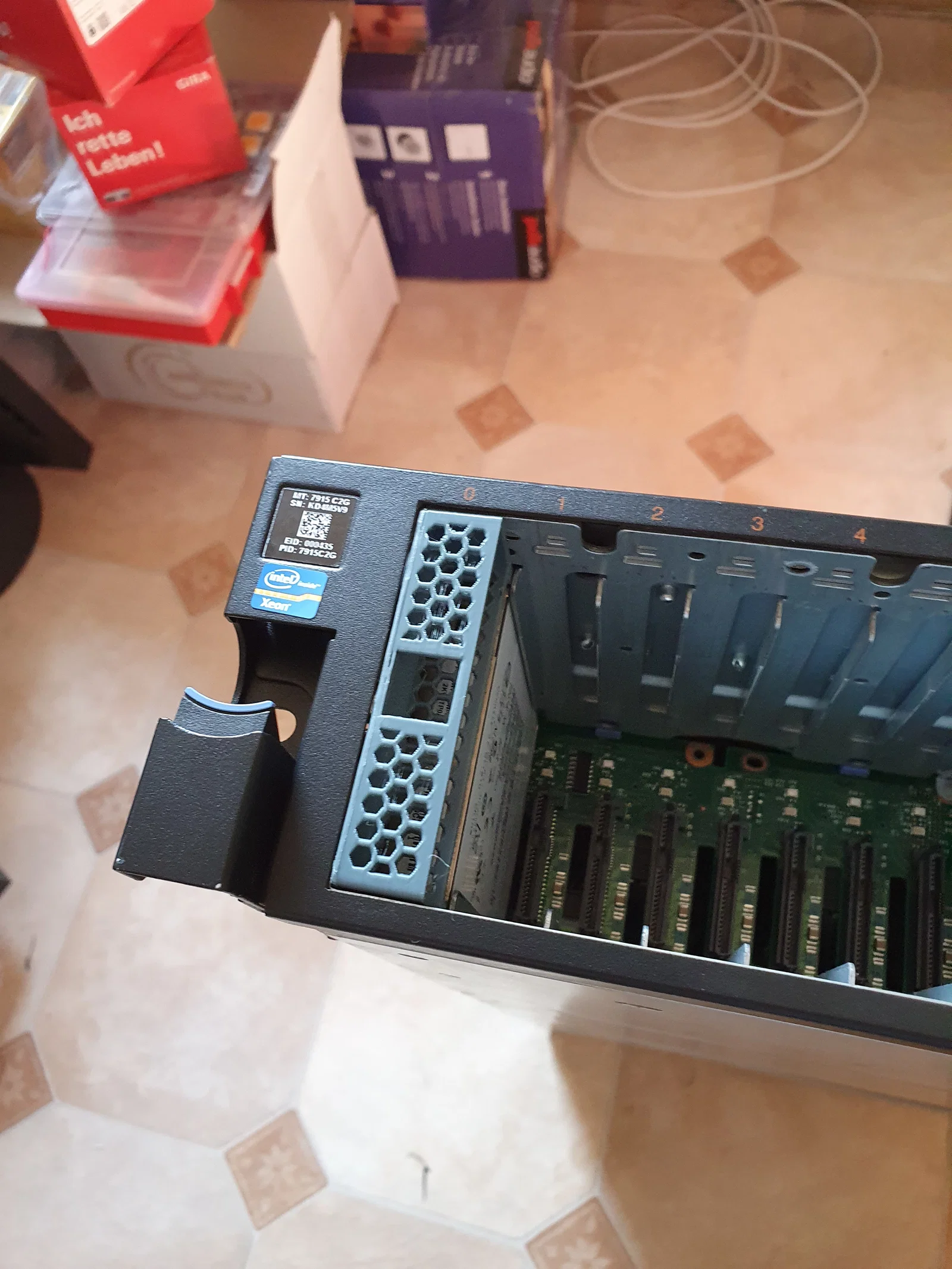

Khay được giữ trong server bằng ma sát, nên lúc đẩy vào hoặc kéo ra có thể cần dùng lực nhẹ. Nếu bị khít quá, có thể chà nhám bớt các ngàm ở hai bên để giảm ma sát.
Mình có lấy một số kích thước tham khảo từ model này: https://3dtoday.ru/3d-models/gadgets/computers/salazki-ibm-lenovo-25-hdd-tray-caddy-for-ibm-x3850
