Corner Bracket tối giản, bo tròn mượt mà

Heyho

Cho một dự án nhỏ, mình cần mấy cái bracket kiểu tối giản! Mà mình không ưng lắm đa số mẫu đang có sẵn trên mạng, nên mình tự dựng nhanh vài cái rồi cuối cùng lắp đúng mẫu này luôn. Xong dự án đó thì có người nhờ mình thiết kế một corner bracket theo phong cách tương tự. Vậy nên… đây nè!

Ý tưởng thiết kế

Bo góc tròn

Không có cạnh sắc để giữ form tối giản, nhìn gọn đẹp và cũng hạn chế chuyện ai đó lỡ va vào bị khó chịu :)

Phần hardware

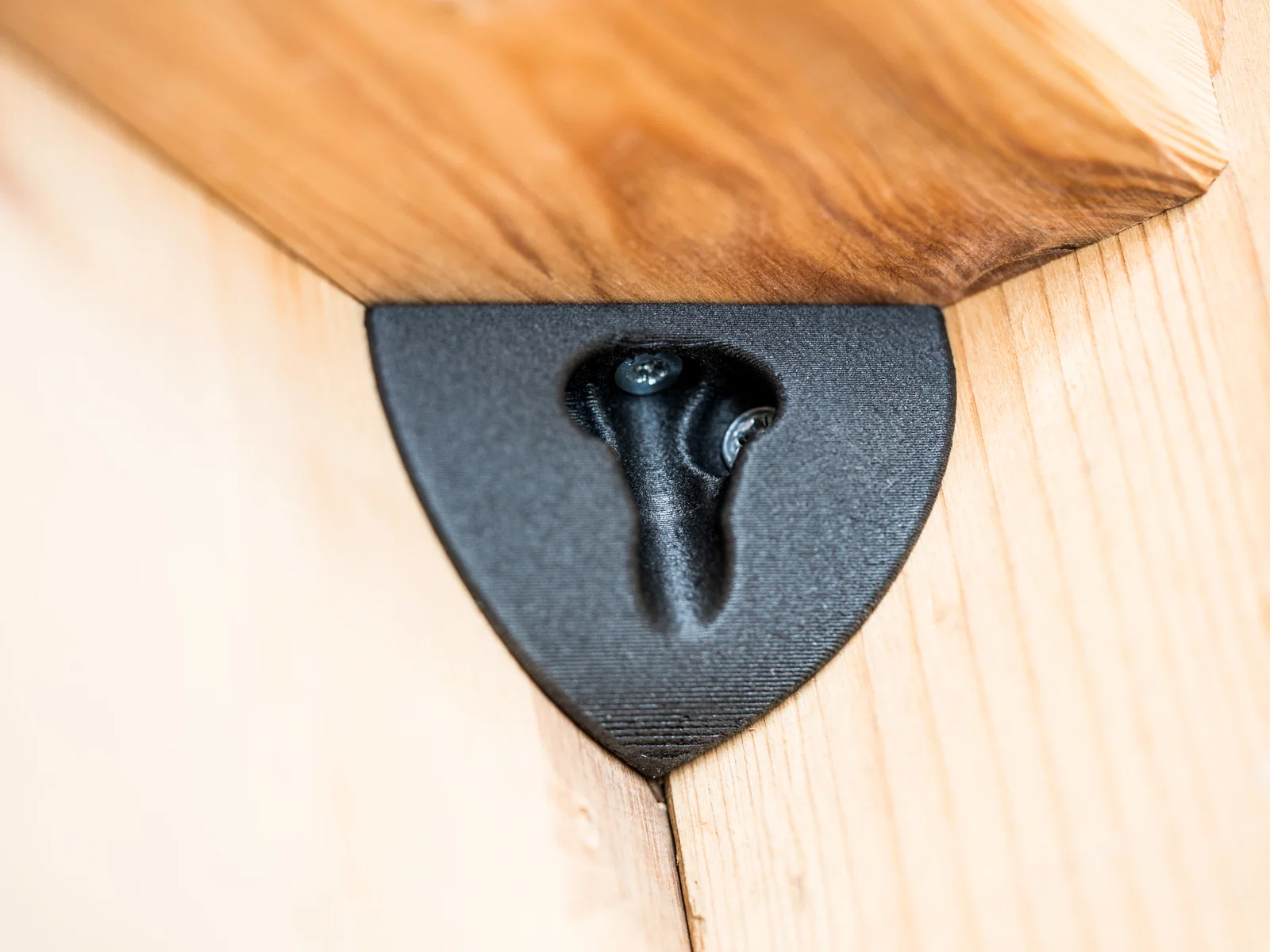

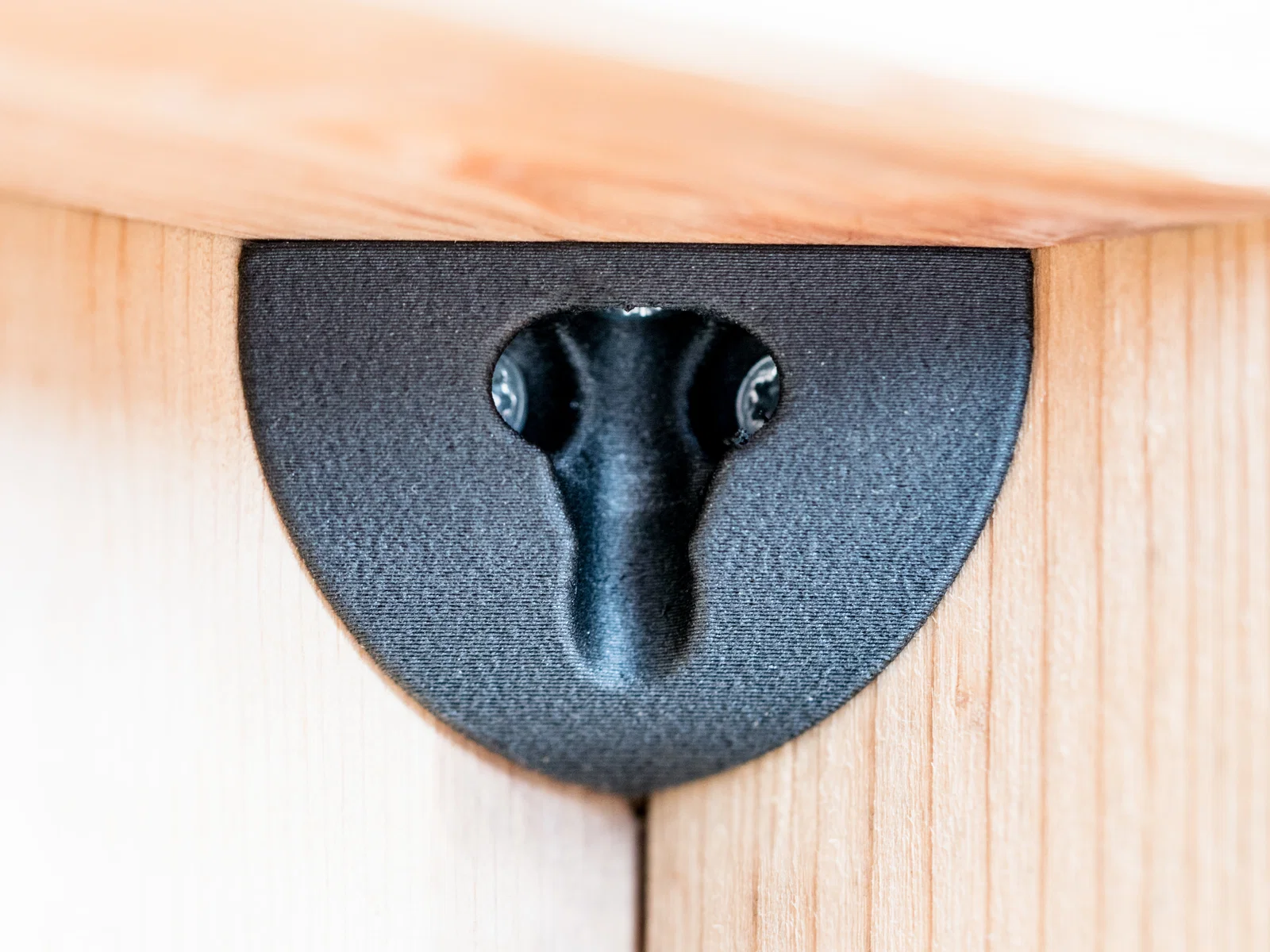

Chỉ cần 3 con vít gỗ (loại countersunk tiêu chuẩn hoặc flathead) là lắp được. Hai vít 4 mm (dài x 20 mm +) để bắt phần angle, và một vít 3 mm (dài x 8 mm +) để bắt phần bracket.

Cap

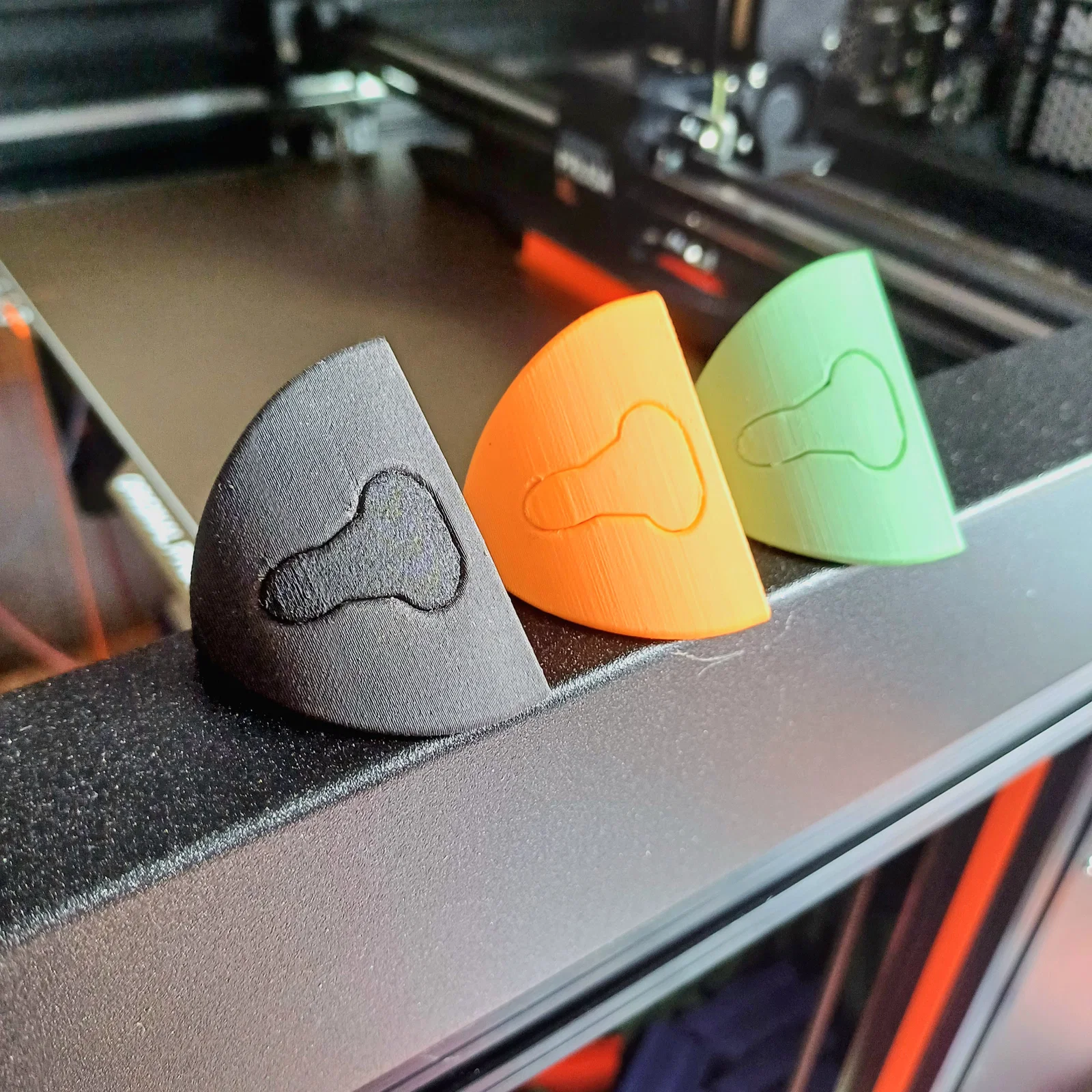

Mình thêm 2 phiên bản cap: một bản in dựng đứng và một bản in nằm. Bản dựng đứng nhìn sạch sẽ hơn nhưng về sau có thể sẽ cần brim. Bản in nằm thì thành phẩm không “clean” bằng, nhưng in dễ hơn.

Scale

Bạn có thể scale model lớn/nhỏ tùy ý! Nhưng nhớ là kích thước vít cũng sẽ thay đổi theo!

Hướng dẫn in:

Mình in bracket với layer height 0,2 mm, infill 30% và 4 perimeter bằng PETG. Nhưng PLA hoặc thậm chí vật liệu kỹ thuật hơn cũng dùng được :)

Nếu muốn tối đa độ ổn định thì chọn 100% infill.

Seams:

Chúc vui! Nếu bạn thích sản phẩm của mình thì share giúp, và cân nhắc ủng hộ một khoản nhỏ để mình có thể tiếp tục đăng các thiết kế của mình!
