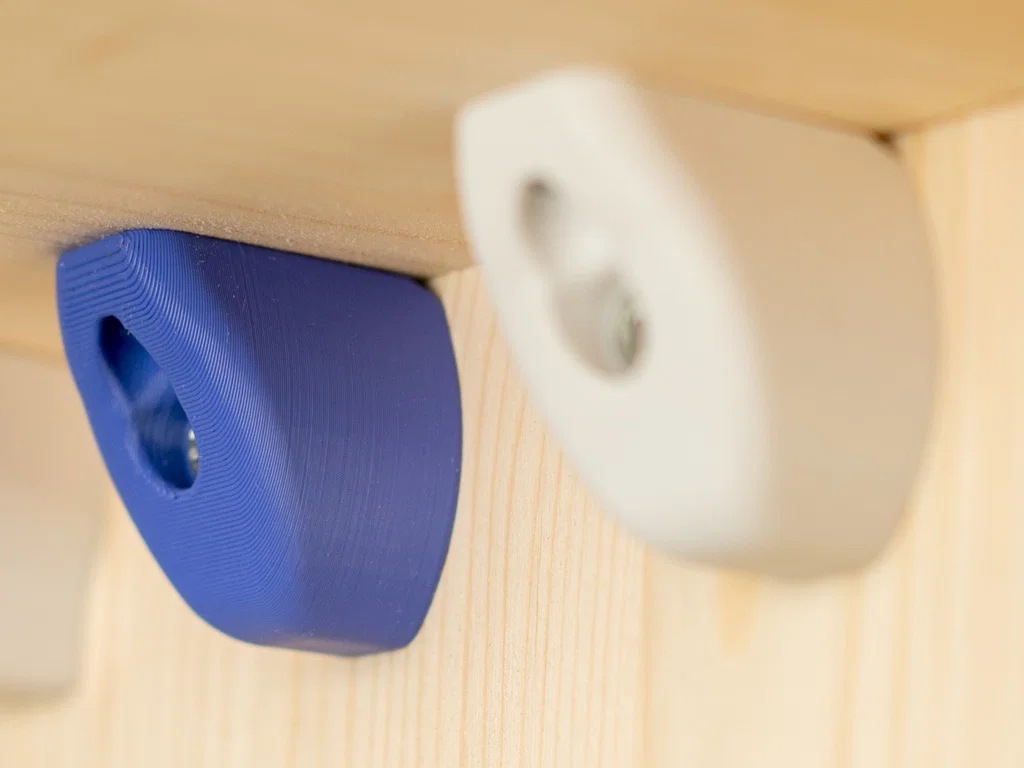

Bracket Tối Giản (Minimalist Bracket)

Heyho

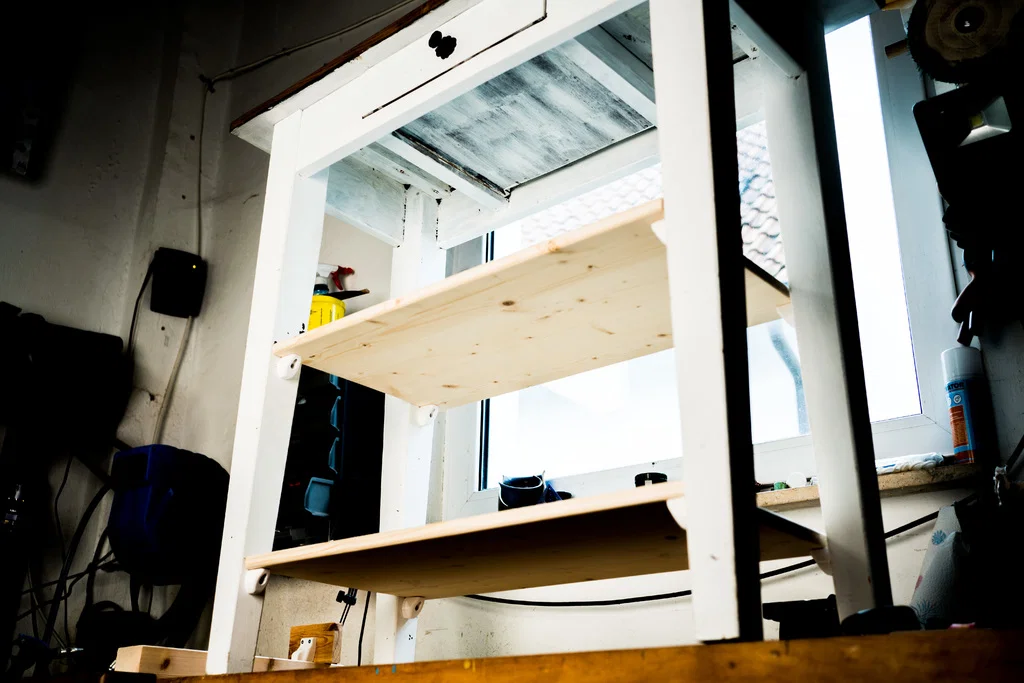

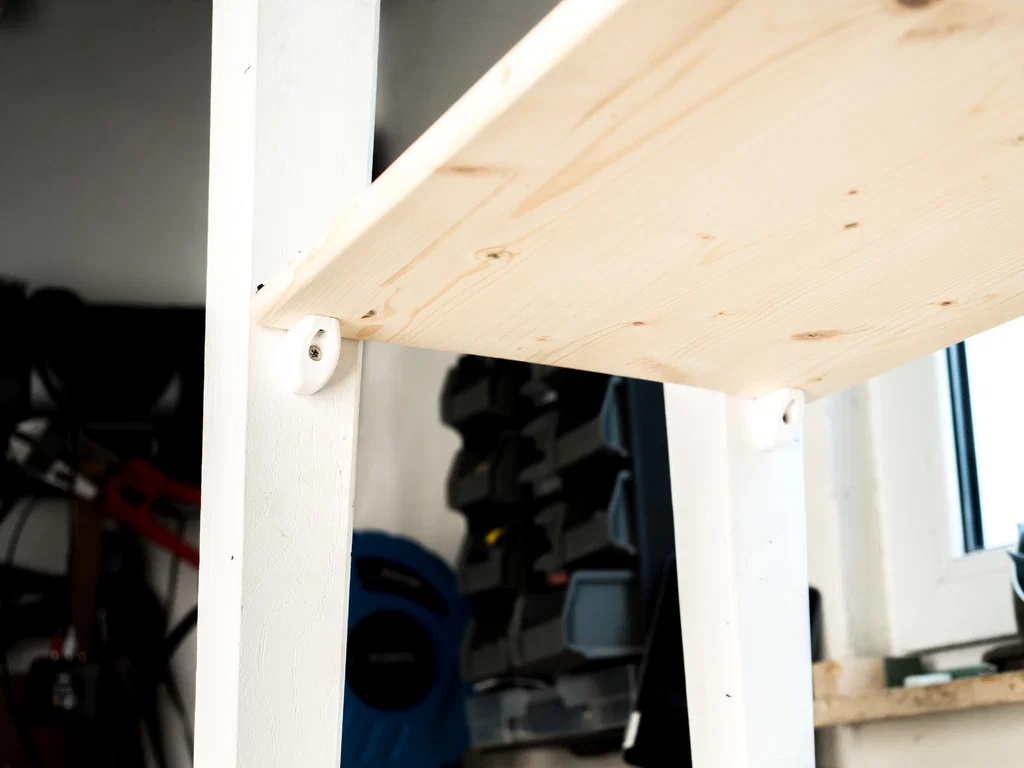

Cho một dự án nhỏ, mình cần vài cái bracket kiểu tối giản! Vì mình không khoái lắm đa số mẫu có sẵn trên mạng, nên mình tự dựng nhanh vài cái và cuối cùng lắp luôn bộ này.

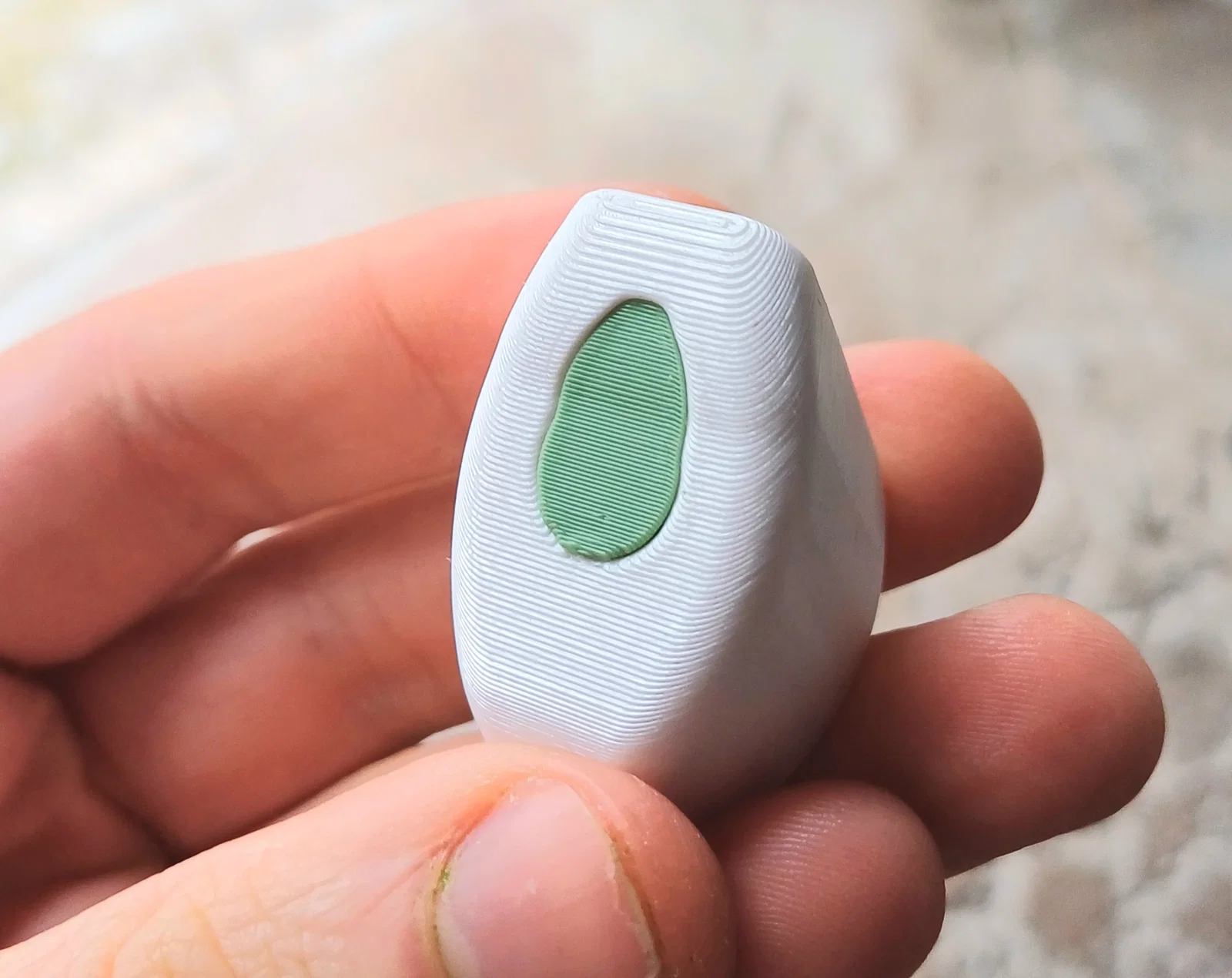

Update 23.03.2024: Thêm nắp (Cap) :) Cap1 = in dựng đứng để bề mặt đẹp hơn, Cap2 = in nằm để dễ in hơn.

Ý tưởng thiết kế

Bo góc tròn

Không có cạnh sắc để giữ form tối giản gọn đẹp, và cũng tránh việc ai đó lỡ va vào bị khó chịu :)

Phần cứng (Hardware)

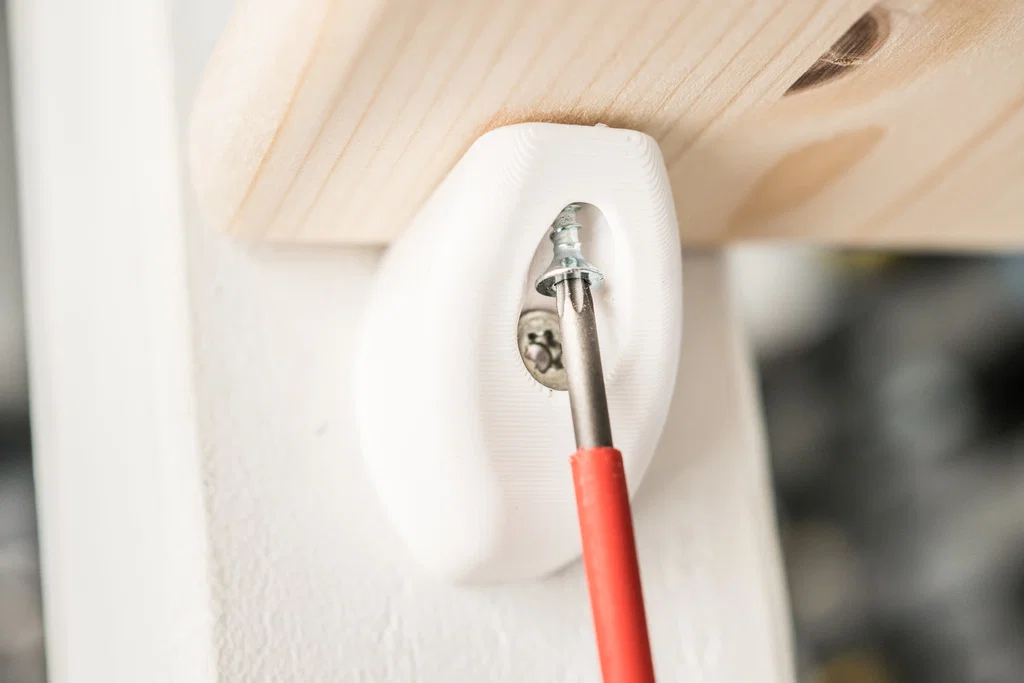

Chỉ cần 2 vít gỗ để lắp. Một vít 4 mm (dài x 30 mm +) để bắt phần angle, và một vít 3 mm (dài x 10 mm +) để bắt bracket.

Mình không dùng 2 vít cho một phía để bracket có thể tự canh thẳng cho chuẩn.

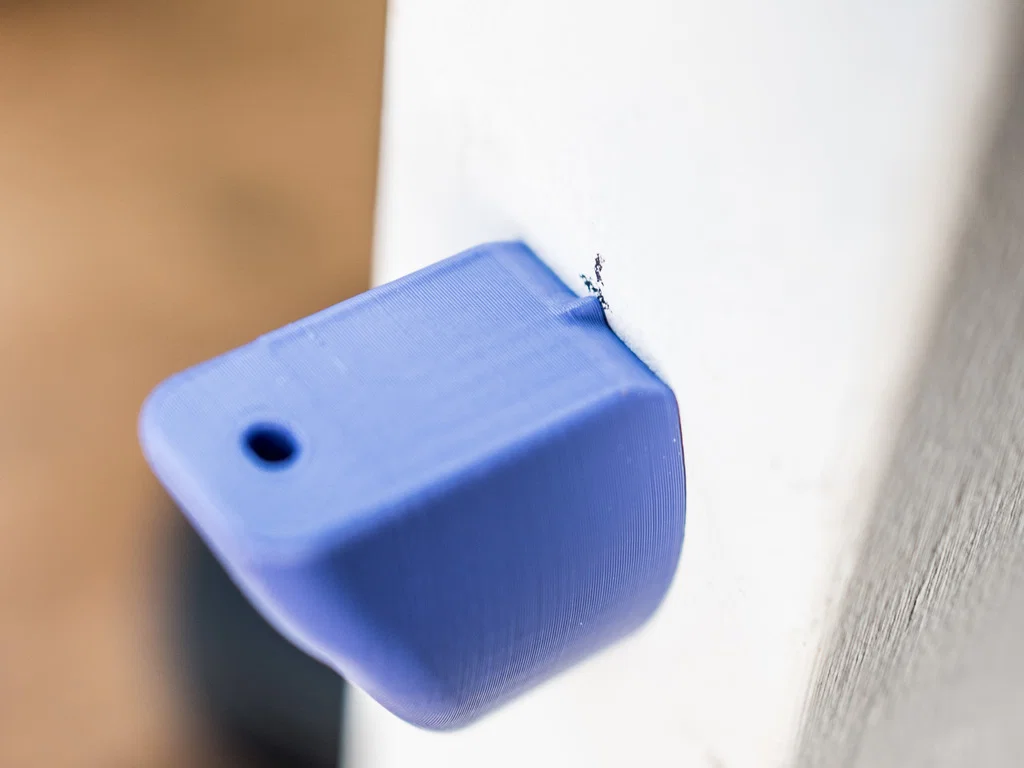

Vát mép (Chamfer)

Mình thêm phần chamfer tại điểm tiếp xúc giữa hai tấm gỗ để hai bề mặt có thể áp sát sạch và gọn nhất.

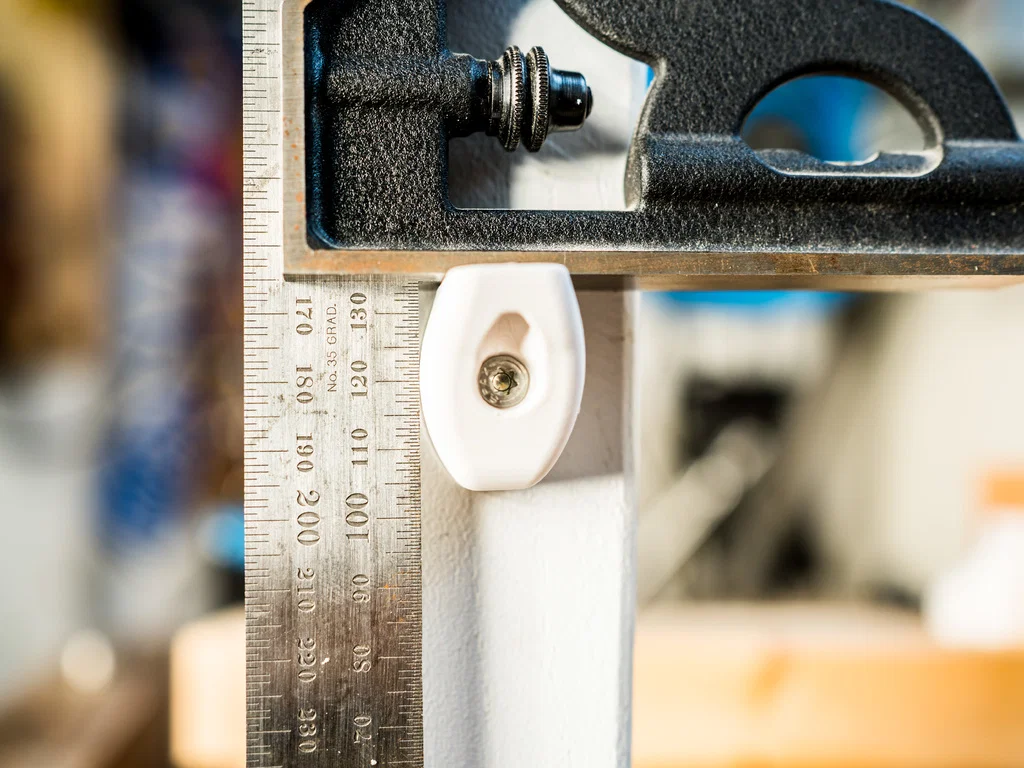

Ở giữa phần chamfer có một dấu chỉ thị giúp canh thẳng chính xác theo các dấu đánh sẵn.

Chỉnh tỉ lệ (Scaling)

Bạn có thể scale model lớn/nhỏ tùy thích! Nhưng nhớ là kích thước vít cũng sẽ thay đổi theo!

Hướng dẫn in (Print Instructions):

Mình in Brackets với layer height 0,2 mm, 30% infill và 4 perimeter bằng PETG. Nhưng PLA hoặc các vật liệu kỹ thuật hơn cũng nên dùng được :)

Nếu muốn tối đa độ cứng/ổn định thì chọn 100% infill.

Chúc vui vẻ! Nếu bạn thích sản phẩm của mình thì chia sẻ giúp và cân nhắc ủng hộ một chút để mình có động lực tiếp tục đăng các mẫu khác!
