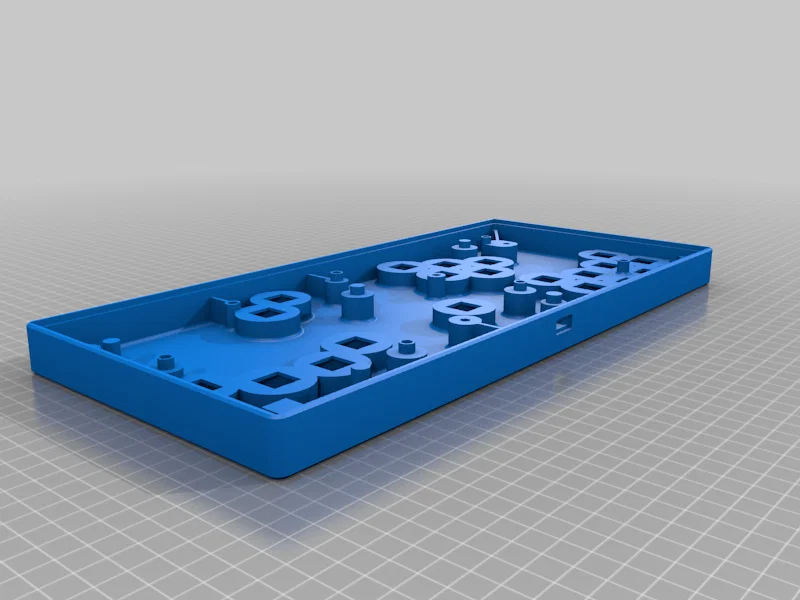

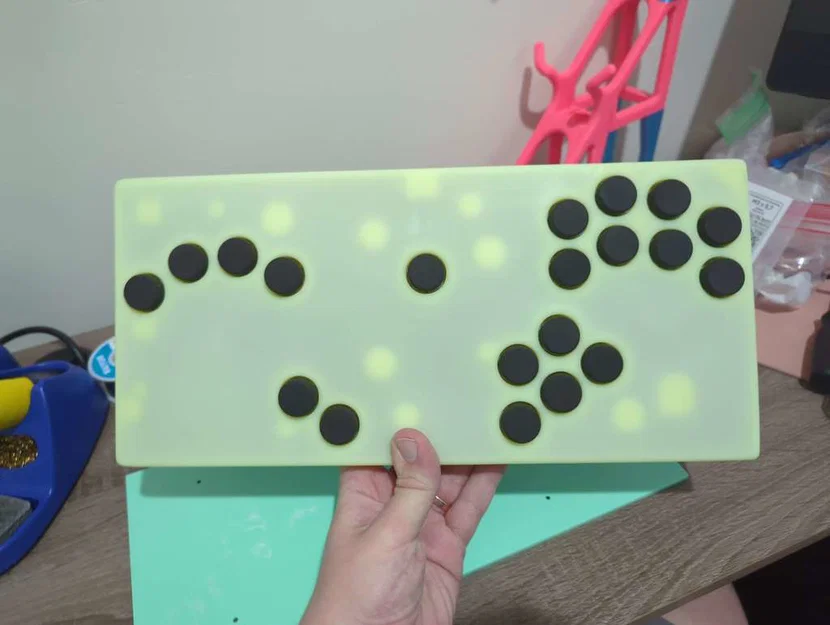

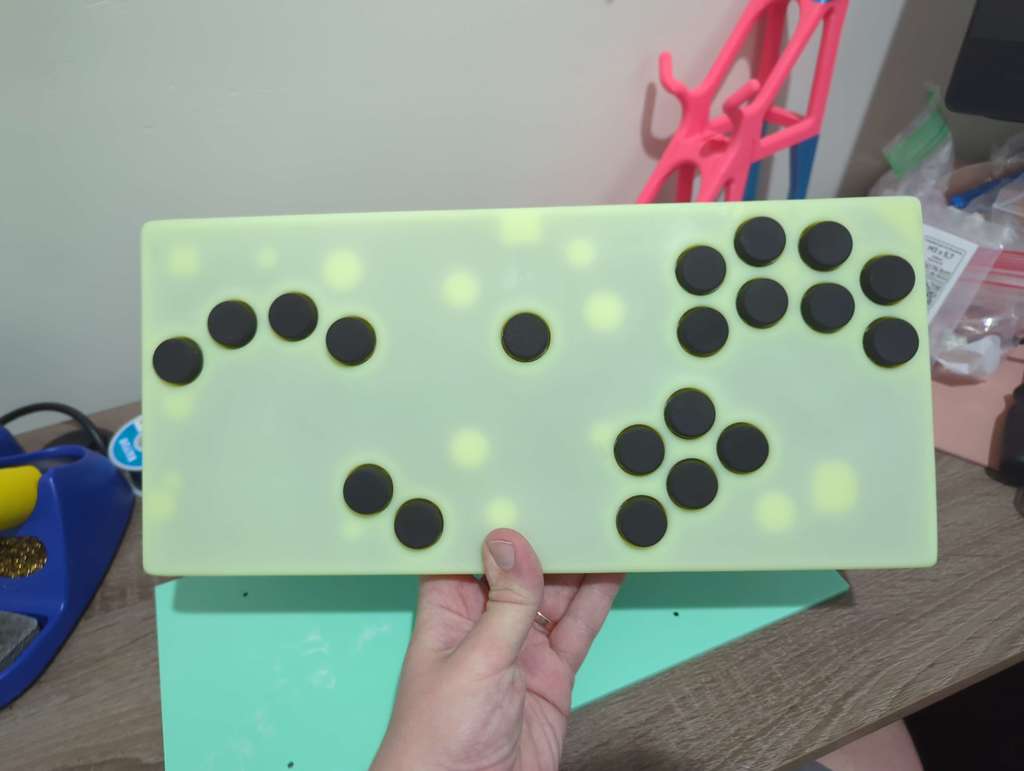

Openframe1 Full Case - Case in 1 mảnh cho Openframe1

Cùng một bộ case, chỉ là không chia nhỏ ra nhiều bản in như trước — dành cho ai có khổ bàn in lớn.

Không cần supports. Bạn chỉ cần 1 loại insert tùy theo kiểu case bạn làm. Hexagonal threaded inserts dùng cho resin case. Heatset inserts dùng cho FDM case.

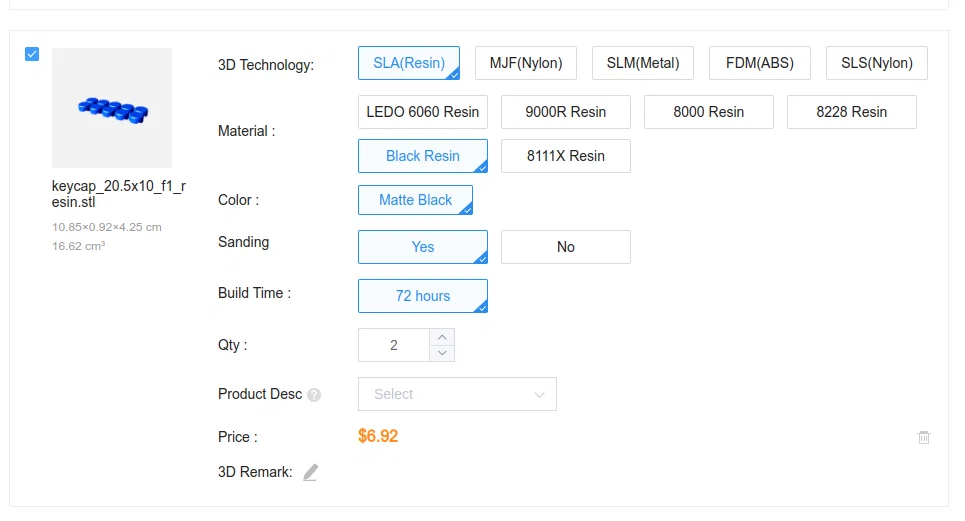

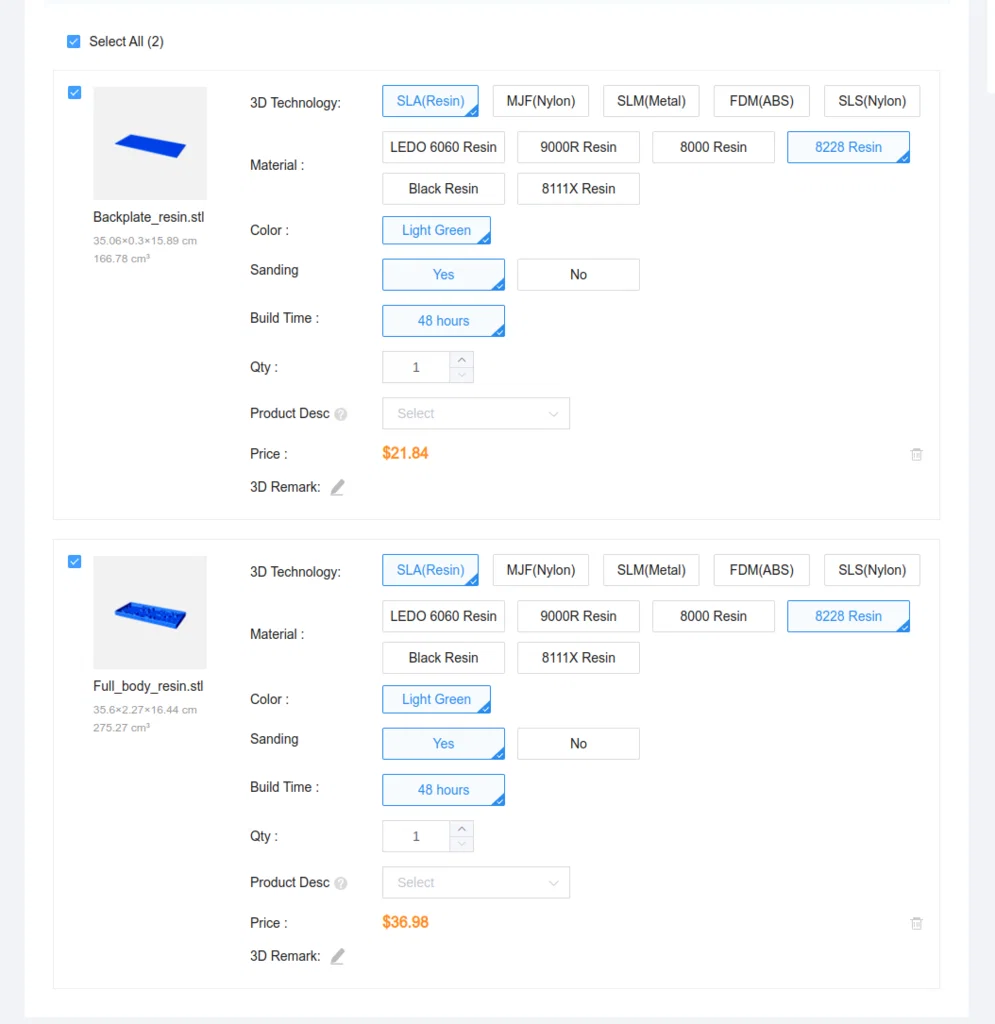

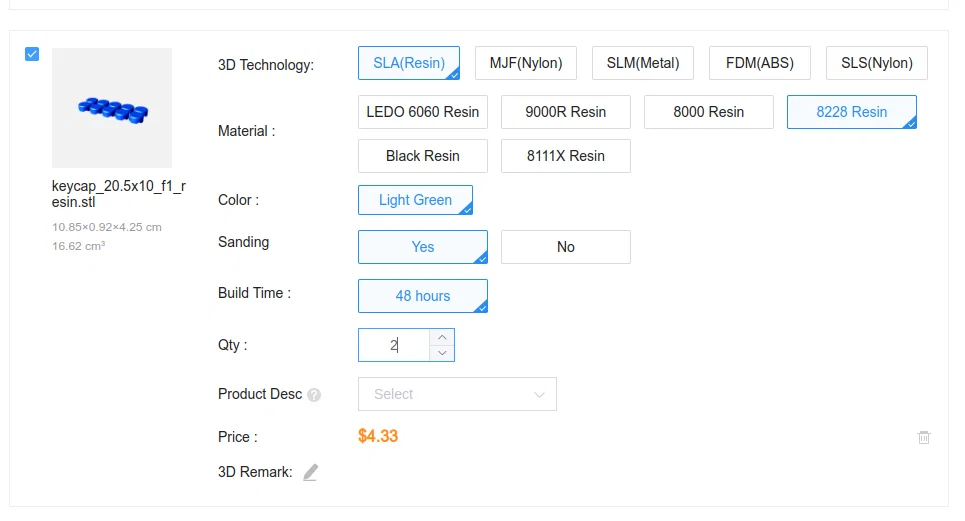

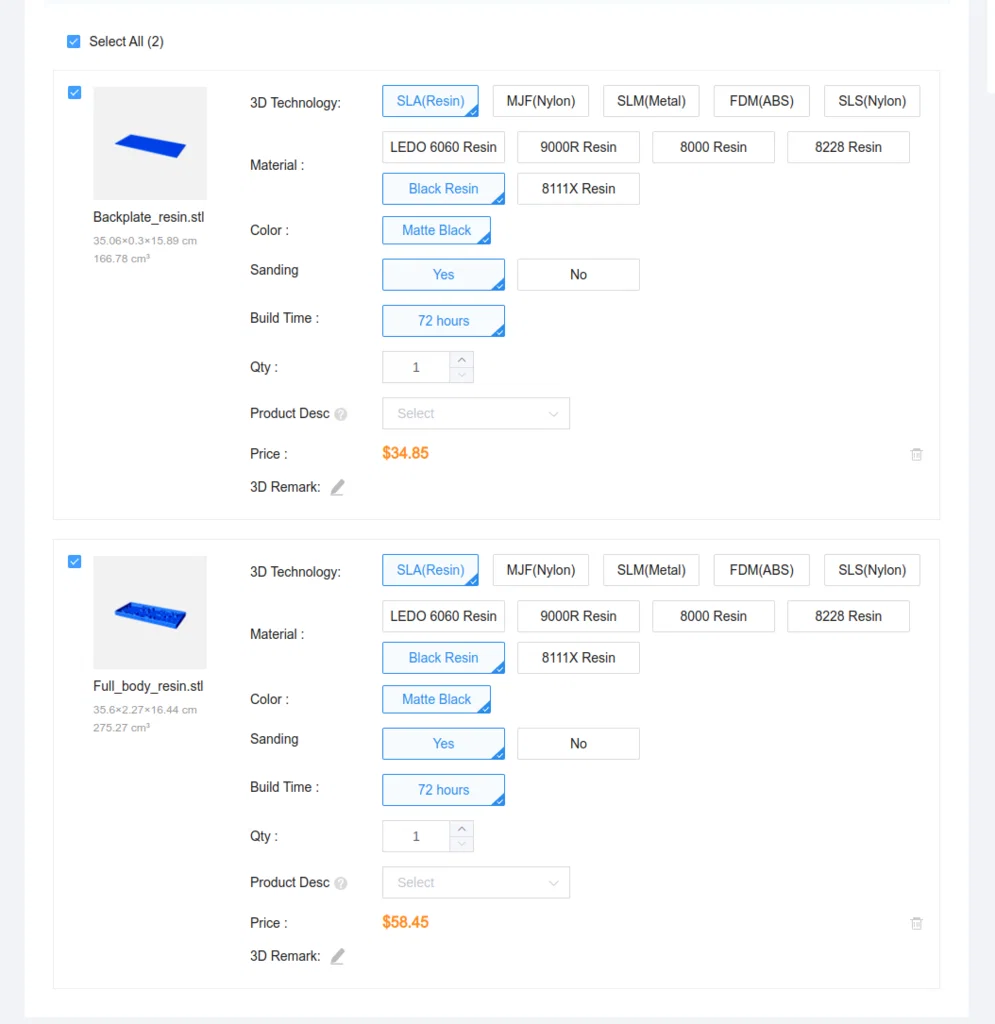

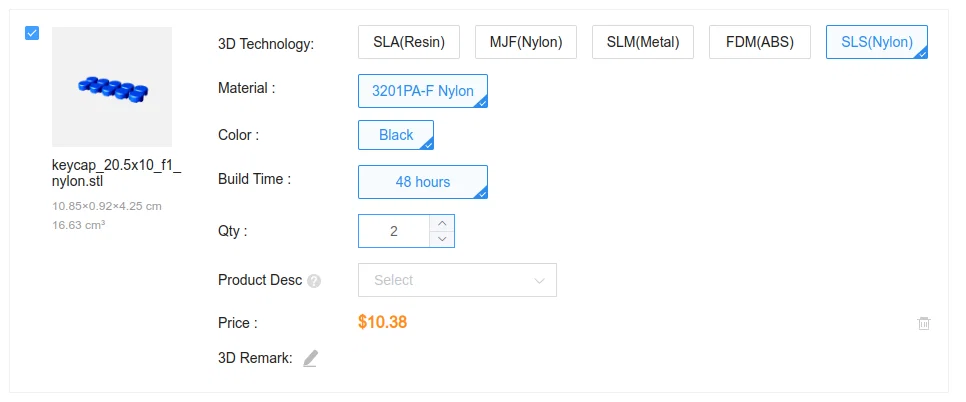

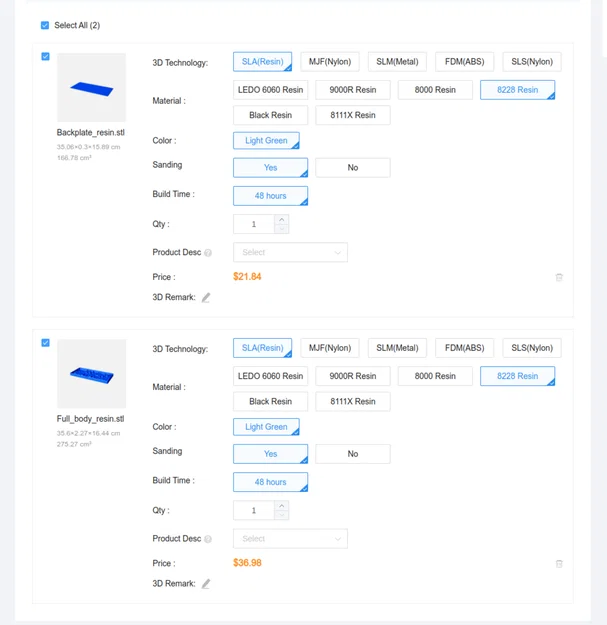

Mình có thêm screenshot từ jlcpcb.com với vật liệu khuyến nghị và toàn bộ file .stl cần để làm full case. File keycap .stl đã được upload với sự cho phép của chính chủ (Bjart). Ghé store của ảnh tại https://ko-fi.com/ranalabs .

M3 Heatset inserts cho FDM Case: https://www.amazon.com/dp/B09TNK8GD6?ref_=cm_sw_r_apan_dp_YSFETGMWNCHJE1GR02BS&language=en-US

M3 Bolts: https://www.mcmaster.com/94500A262/

5mm + 3mm M3 threaded Inserts cho resin case: https://www.amazon.com/uxcell-Male-Female-Motherboard-Standoff-Quadcopter/dp/B08F23855P/

TLDR:

V2:

-- Dùng Full_Body_nosupport.stl để in FDM.

-- Dùng Openframe1_Full_Case.stl để in Resin.

V3:

-- Tối ưu cho Resin. In FDM cũng ổn.

v4:

-- In được cả Resin và FDM. Resin dùng một số threaded hex inserts. FDM dùng một số heatset inserts

-- Đổi sang ốc M3

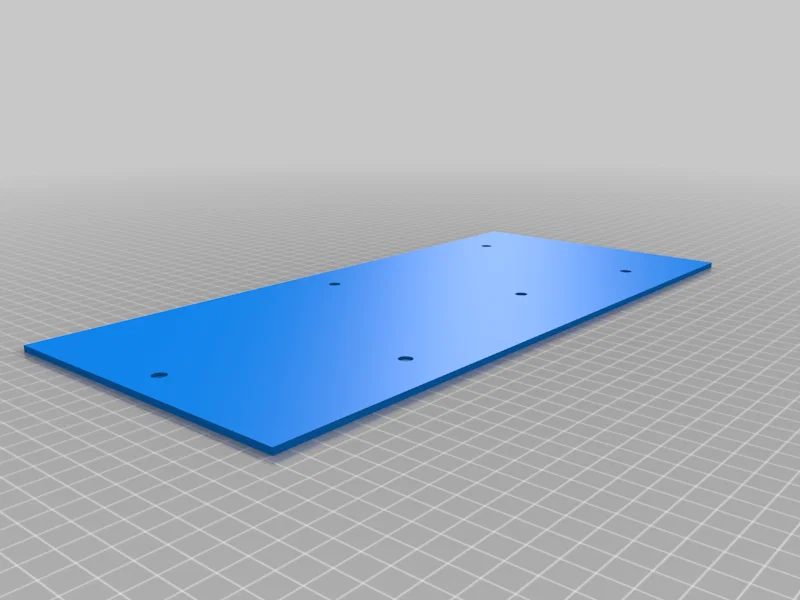

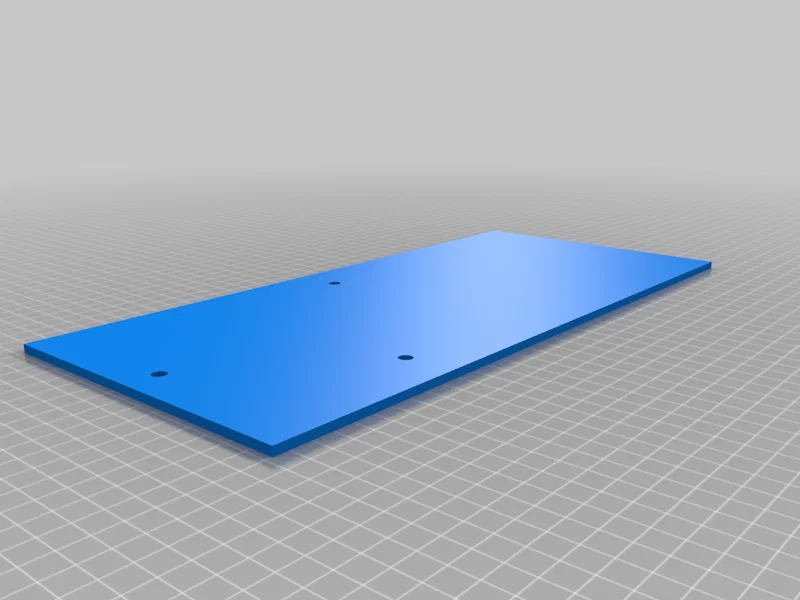

-- Backplate dày hơn để giảm flex

-- Có gờ/đỡ vật lý cho cổng USB-C để giảm lực tác động lên cổng

V5

-- Cải thiện model resin với các gân (ribs) để giảm tình trạng cong vênh (warping) mà mình thấy ở model ví dụ.

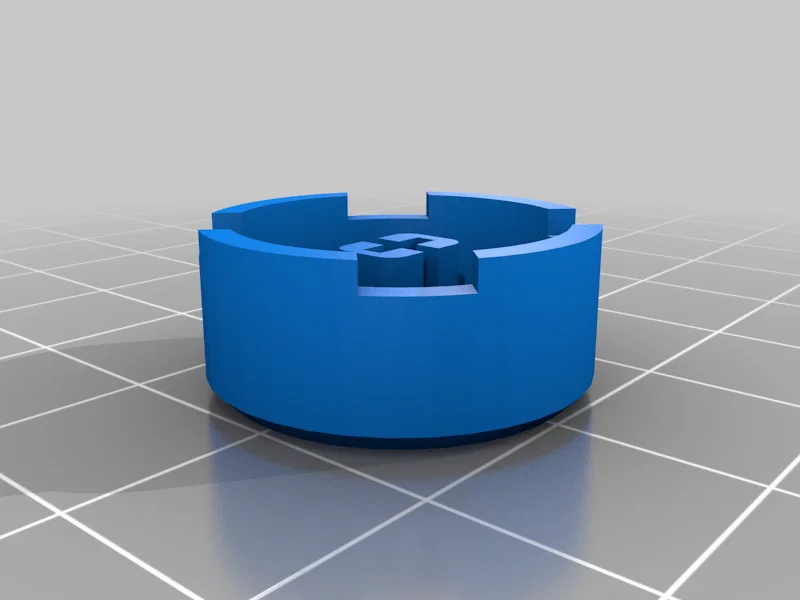

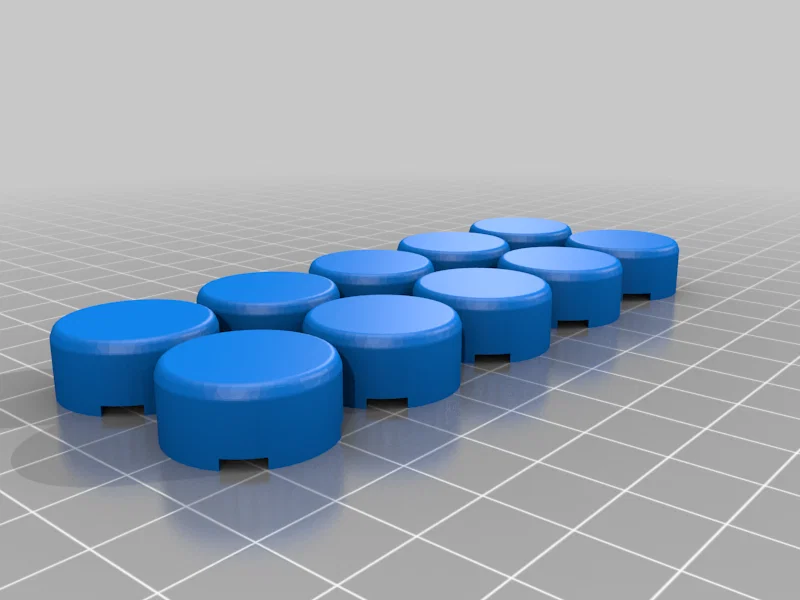

-- Đã upload keycap .stl

[1] https://github.com/JonnyHaystack/NoCap

Direct Download Standard: https://github.com/JonnyHaystack/NoCap/raw/master/NoCap_20.64mm.stl

Direct Download Gat_Pro_Silver: https://github.com/JonnyHaystack/NoCap/raw/master/NoCap_20.64mm_GatProSilver.stl

[2] https://cdn.discordapp.com/attachments/896551555526979584/979204857762308166/keycap_20.5_resin.STL

DISCORD LINKS: https://discord.gg/wfwsqqj54h
                                https://discord.gg/URbcxEeck6
