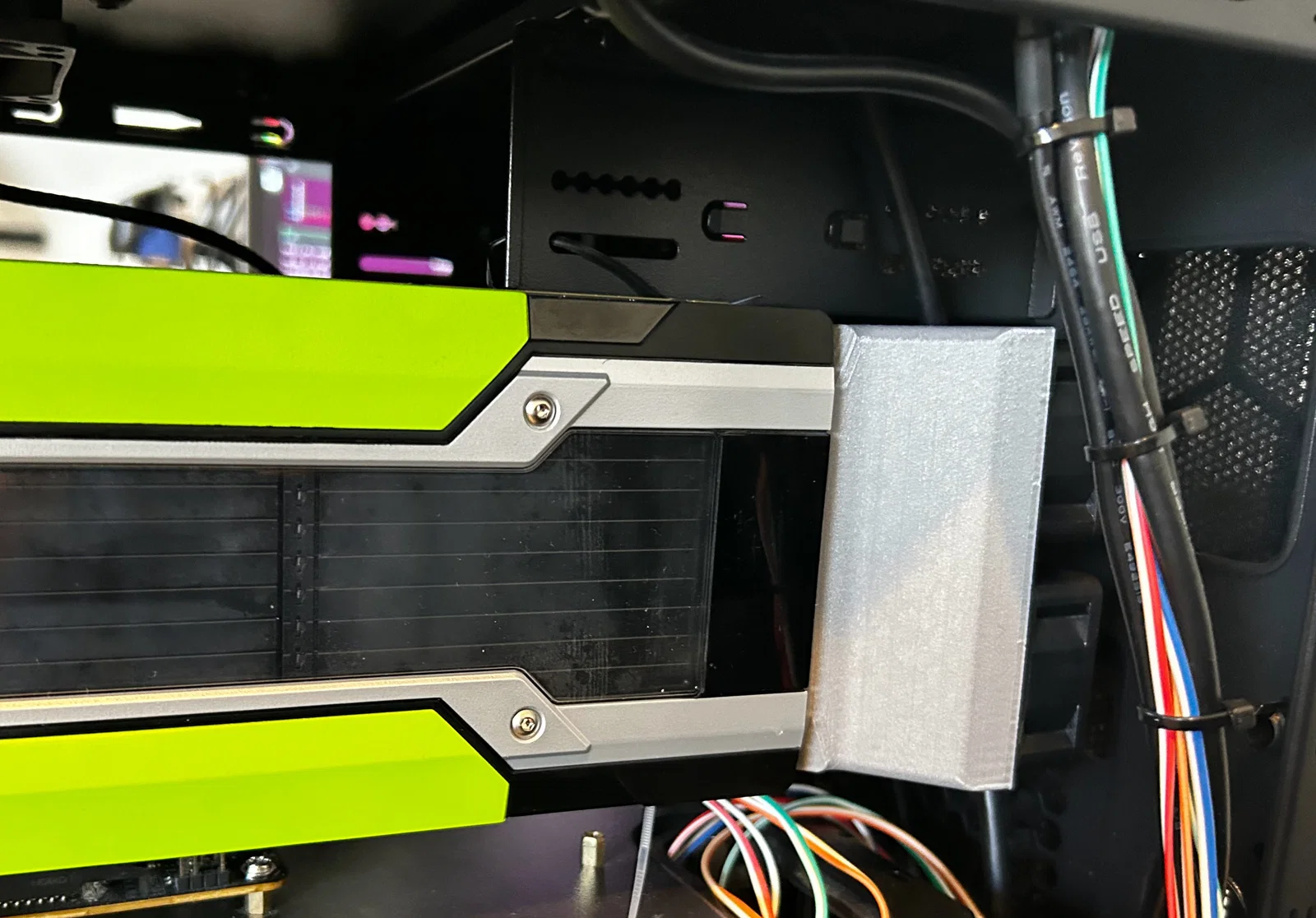

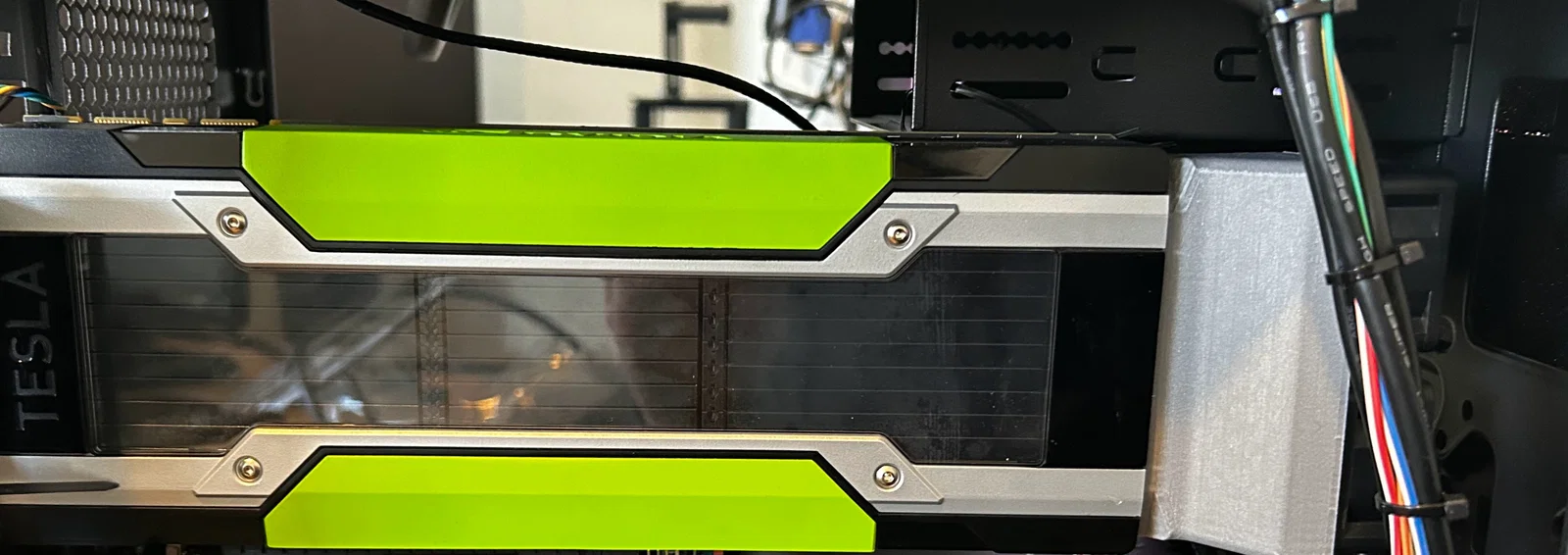

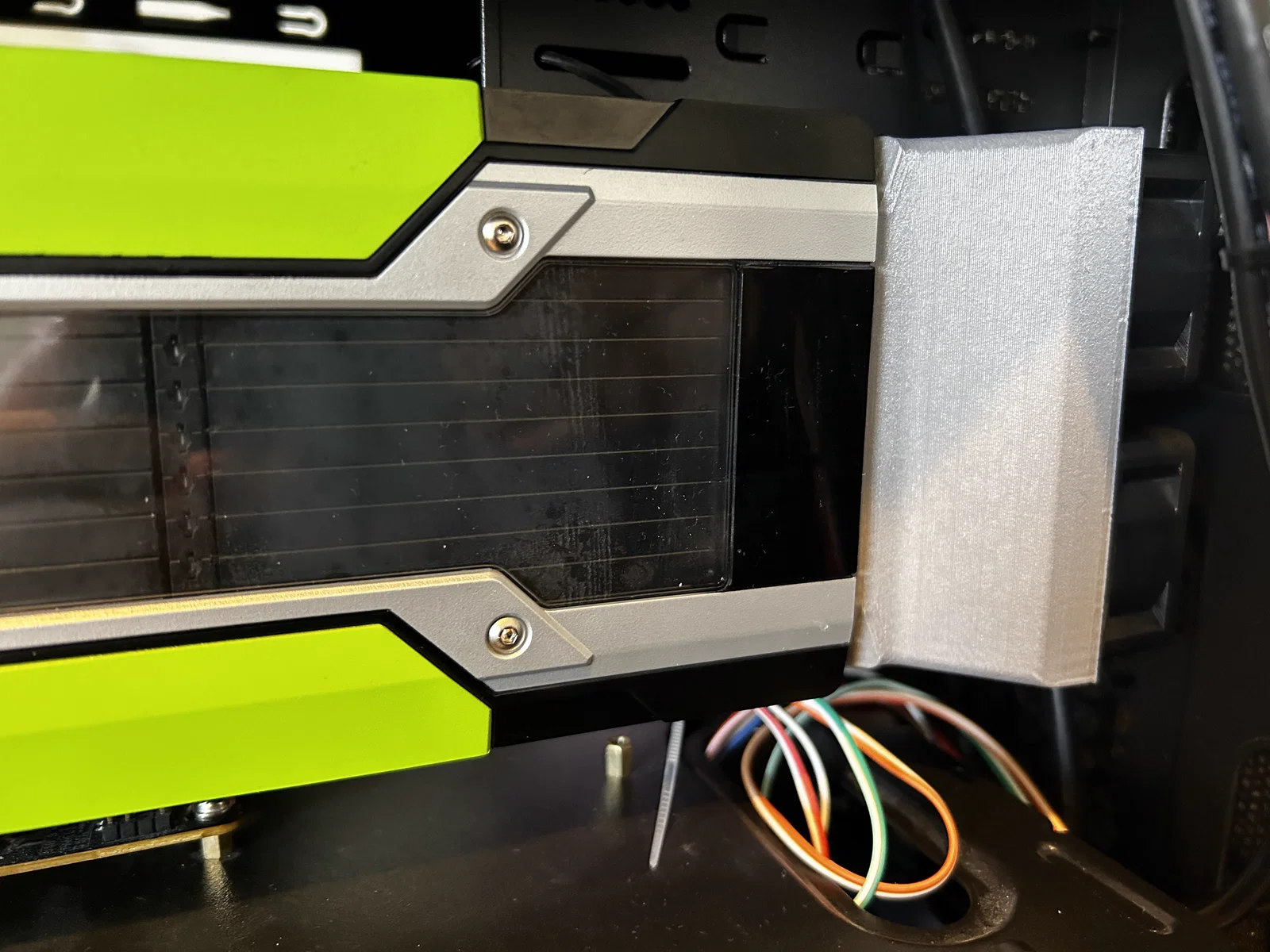

Ốp dẫn gió quạt Nvidia Tesla P40 cho 2 quạt 4020mm

Đây là một bản remix nhỏ từ một mẫu có sẵn mình tìm được trên OnShape. Toàn bộ công lao xin ghi nhận cho người thiết kế gốc của fan shroud.

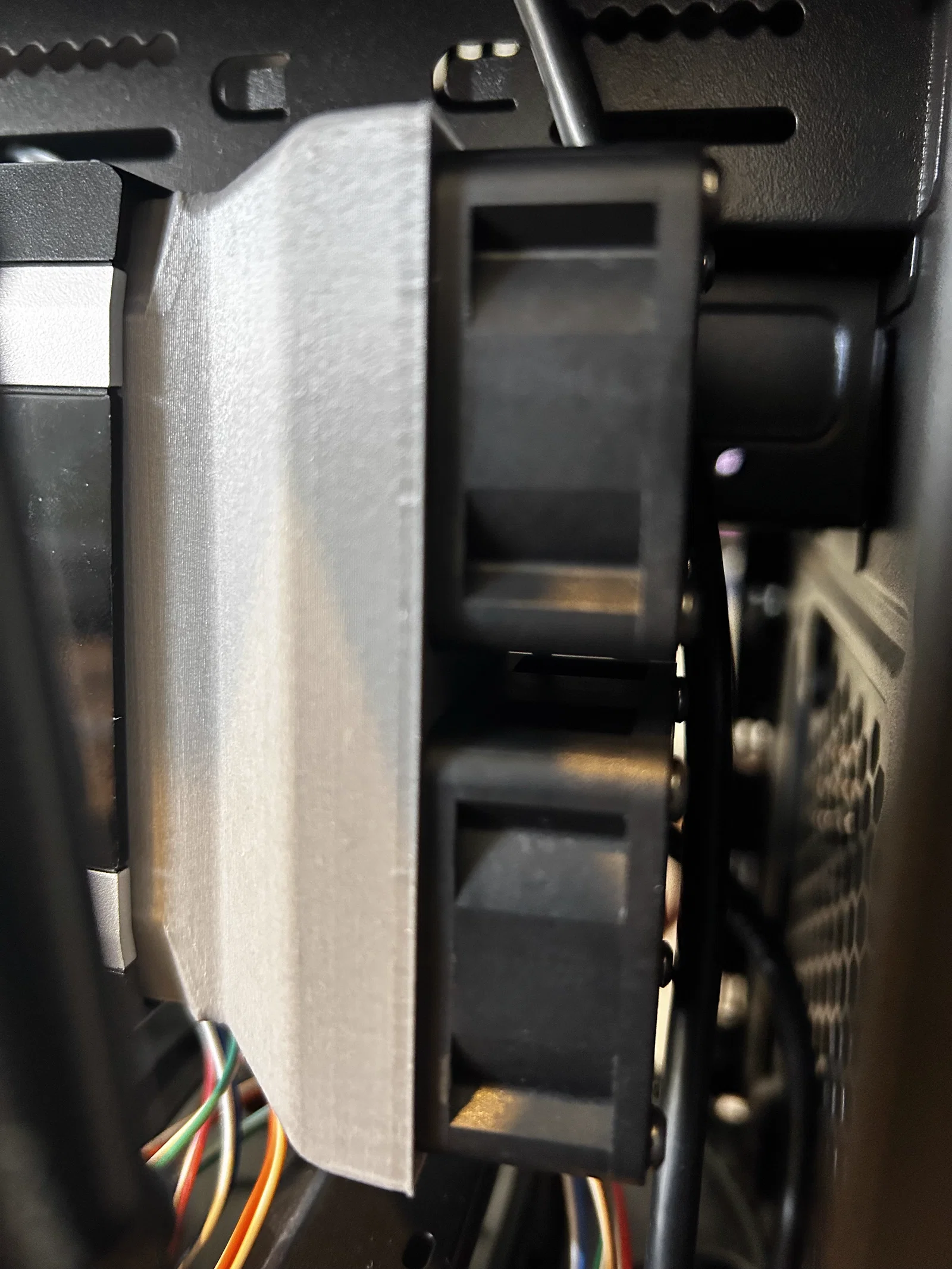

Mình đang dùng quạt Sunon với product id mf40201vx-1000u-a99. Đây là quạt Sunon 40x40x20mm. Giá cũng rẻ và CFM khá ổn. Giá bán lẻ tầm khoảng 3 đến 4 EUR/cái. Đây là bản 2 dây, nên không có (tích hợp) điều khiển tốc độ hay đo RPM, nhưng làm mát card tốt. Quạt không phải siêu êm, nhưng với mình là ổn.

Quạt bán ra không kèm connector nên mình dùng một đầu molex để lấy nguồn 12V từ một quạt khác (Xilence) vốn có đầu 3pin mainboard + molex, mình tuốt dây rồi hàn dây Sunon vào đầu molex này.

Mình chưa thử cắm trực tiếp vào fan header trên mainboard; chắc là vẫn chạy nếu bạn có adapter hoặc có đồ để bấm (crimp) connector. Mấy quạt này không ăn điện nhiều, nhưng mình không đảm bảo—tự chịu rủi ro.

Theo datasheet của quạt:

• sunon mf40201vx-1000u-a99
• 10.8 CFM
• 27 db(A)
• 0.29 static pressure
• 8000 rpm

Tổng thể hệ thống của mình có thêm một quạt case PWM (tạm thời 80mm, sẽ thay bằng 120mm), còn quạt CPU là quạt Xilence.

Dưới đây là một vài chỉ số nvidia-smi khi chạy model mixtral:

Link tới mẫu OnShape, bản remix này: https://cad.onshape.com/documents/51405403b52300df30ff8d0b/w/953560f04b1bac7cc93d4eff/e/e8275dc6d357f0069196c22d?renderMode=0&uiState=65fee915cb9cb5171fff66cb

Link tới mẫu OnShape gốc, toàn bộ credits thuộc về tác giả, bản này sâu (depth) dài hơn: https://cad.onshape.com/documents/ac146f2abb8a7e81157c56d2/w/ee4f24dce47b5241f23bd6e8/e/d01b1ec2abc51dc45df5fe05?renderMode=0&uiState=65feeb20c1c4d963c4eeb84f
