Hộp pin 18650 cho Heltec Wireless Paper Meshtastic Radio
Case 2 mảnh cho Heltec Wireless Paper dùng làm Meshtastic radio, hỗ trợ pin 18650 và công tắc trượt. Khuyến nghị dùng manual tree supports (buildplate only) để đỡ tab và các chỗ khoét USB/switch khi in.
Mô tả

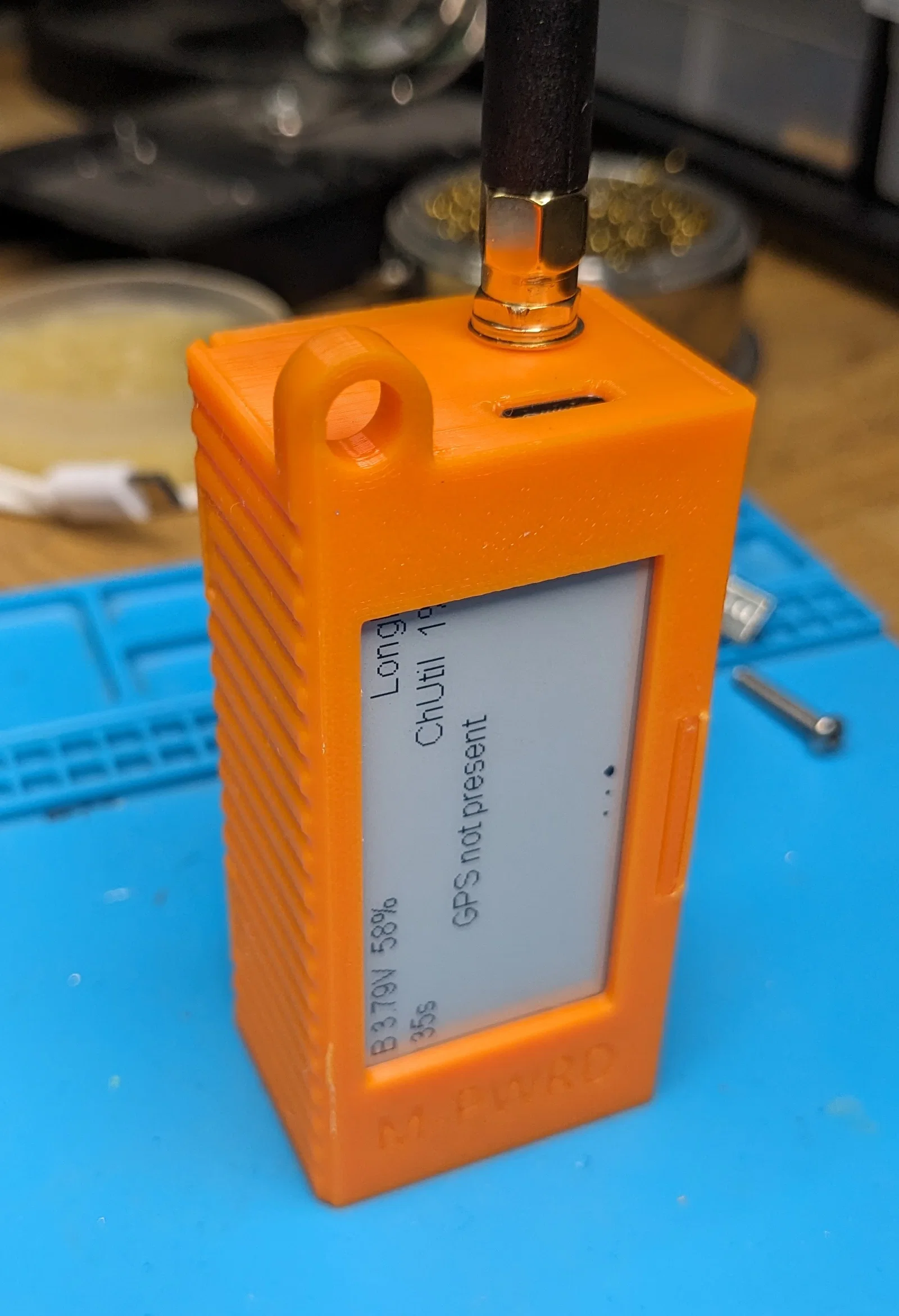

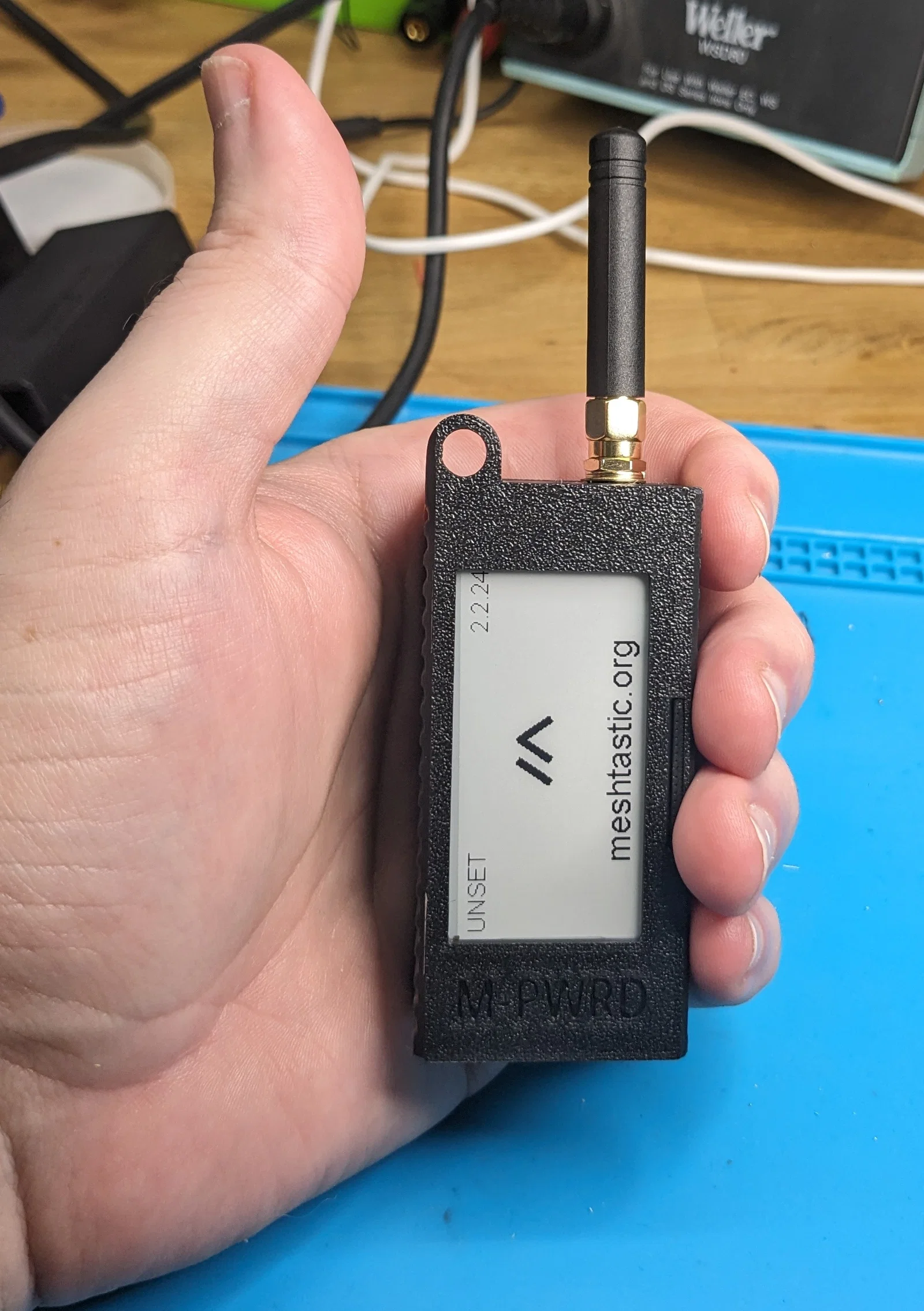

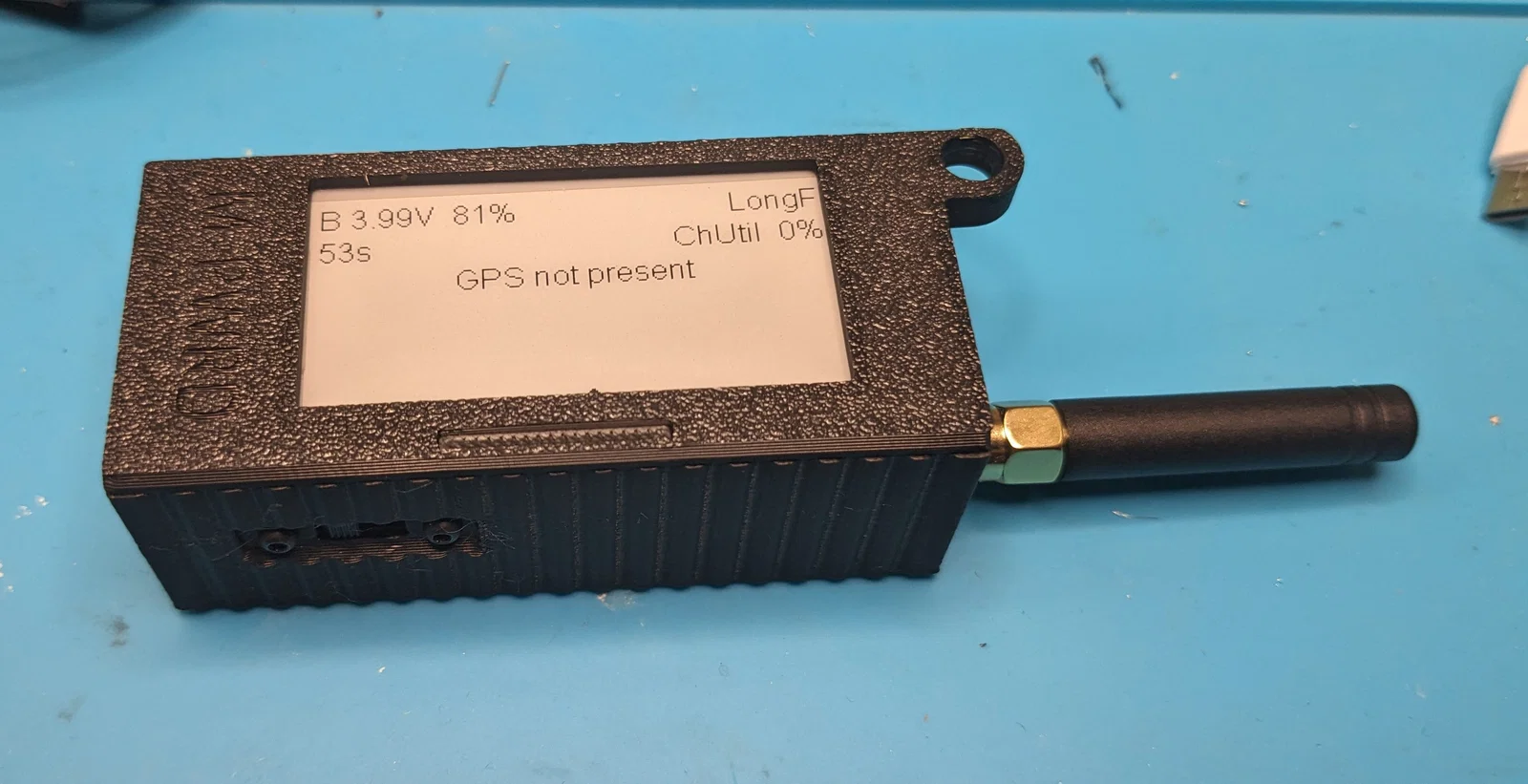

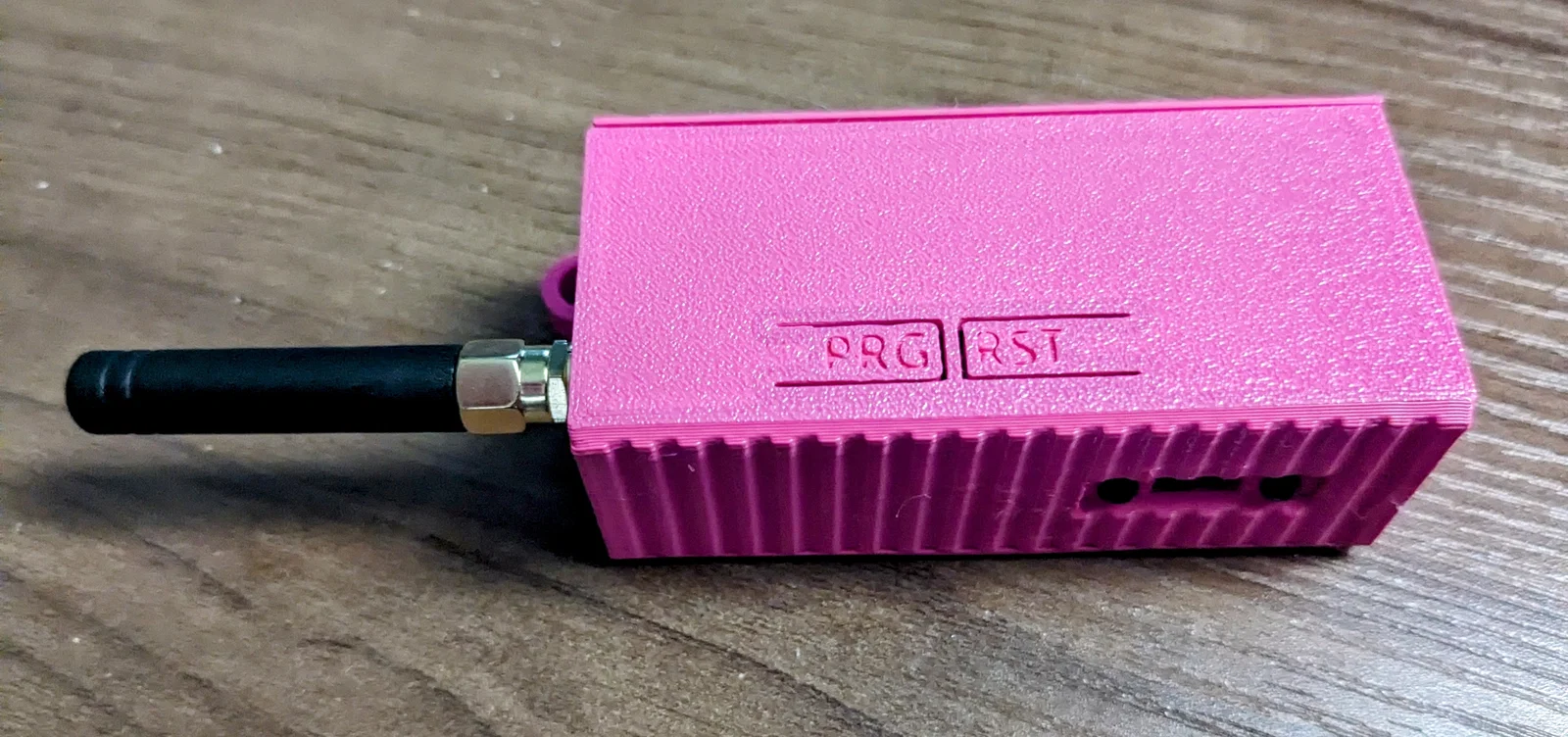

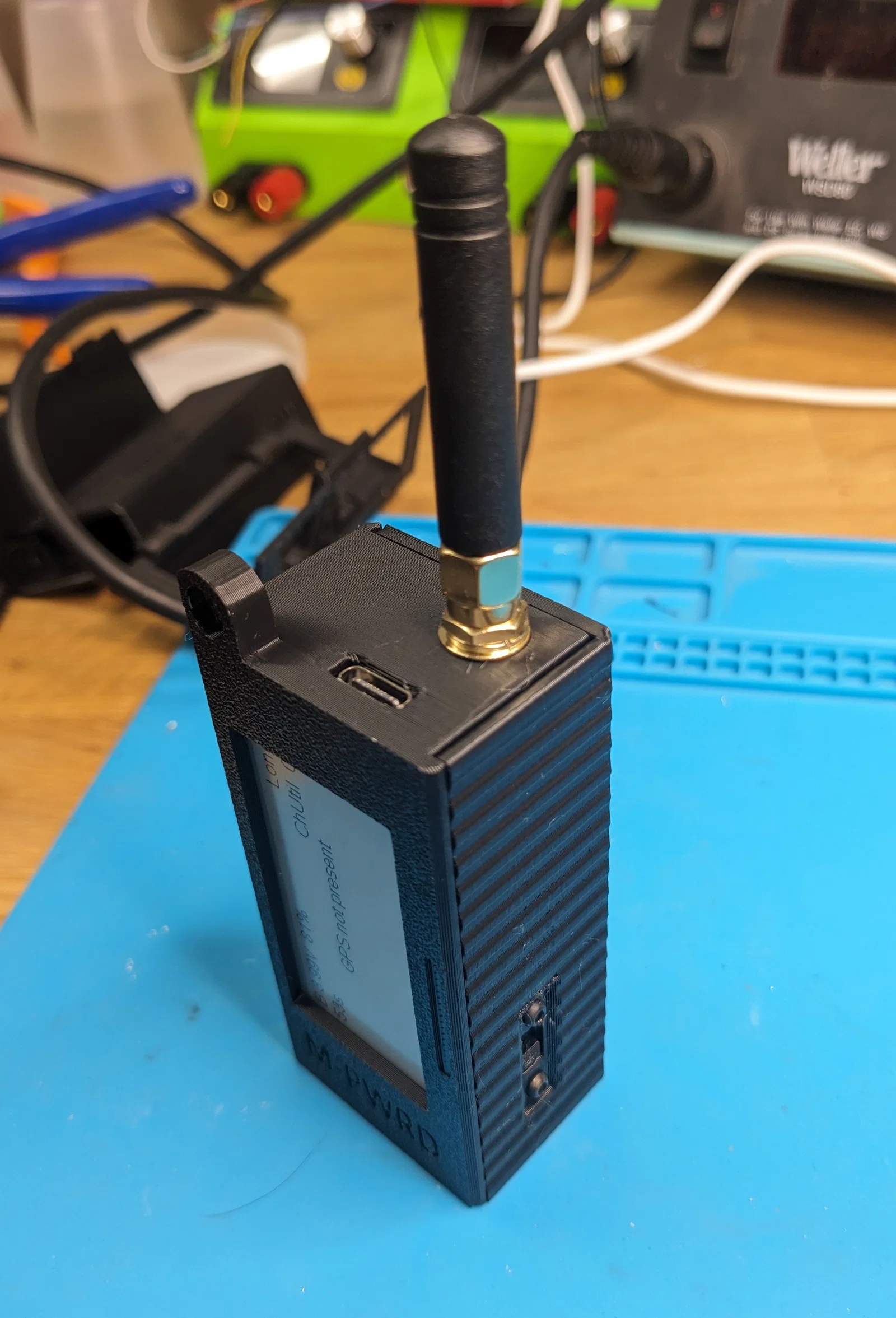

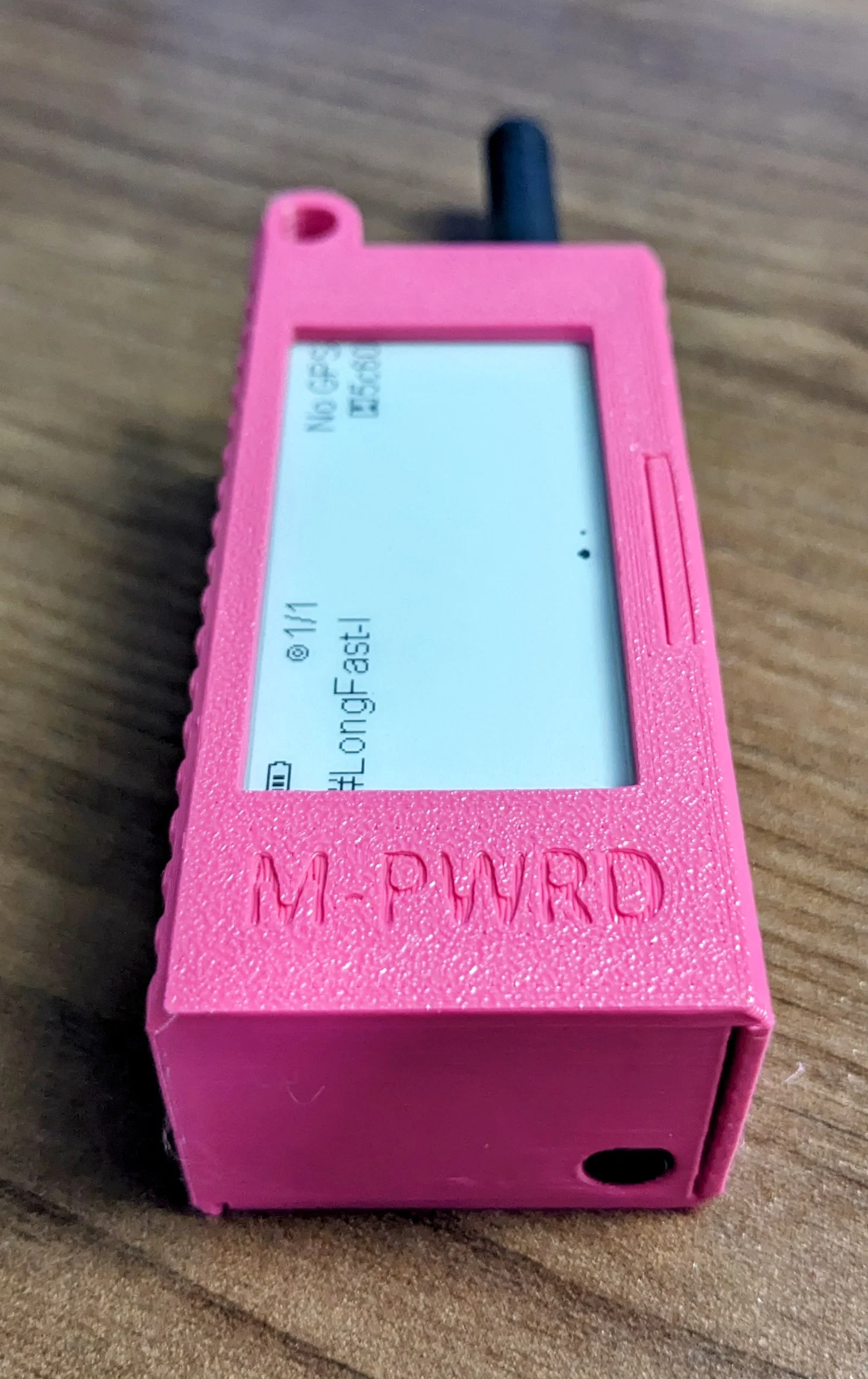

Một cái case đơn giản gồm 2 mảnh cho board Heltec Wireless Paper của bạn, rất hợp để làm radio Meshtastic.

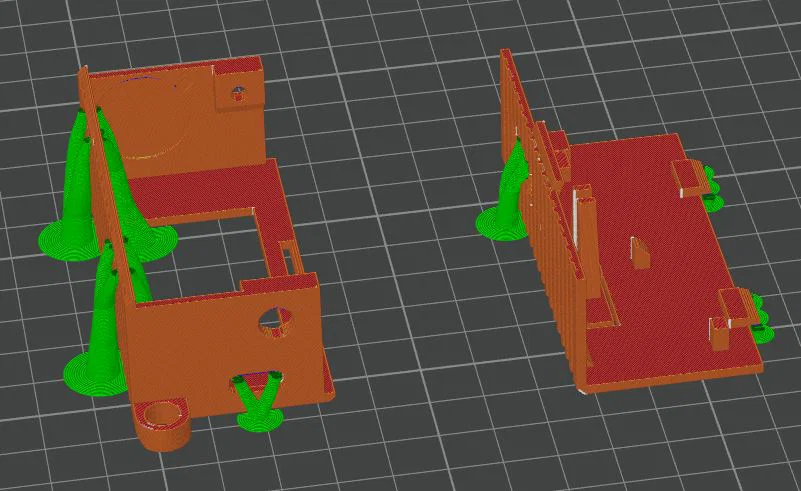

Bạn sẽ cần dùng support để in cho ra đúng. Mình khuyên mạnh là set manual tree supports và chỉ đặt trên buildplate thôi. Chắc chắn bạn sẽ phải support mấy cái tab ở phần nắp lưng; ngoài ra các chỗ khoét cho tab, cổng USB và công tắc cũng rất nên support, trừ khi máy bạn bridge ngon. Xem hình đính kèm.

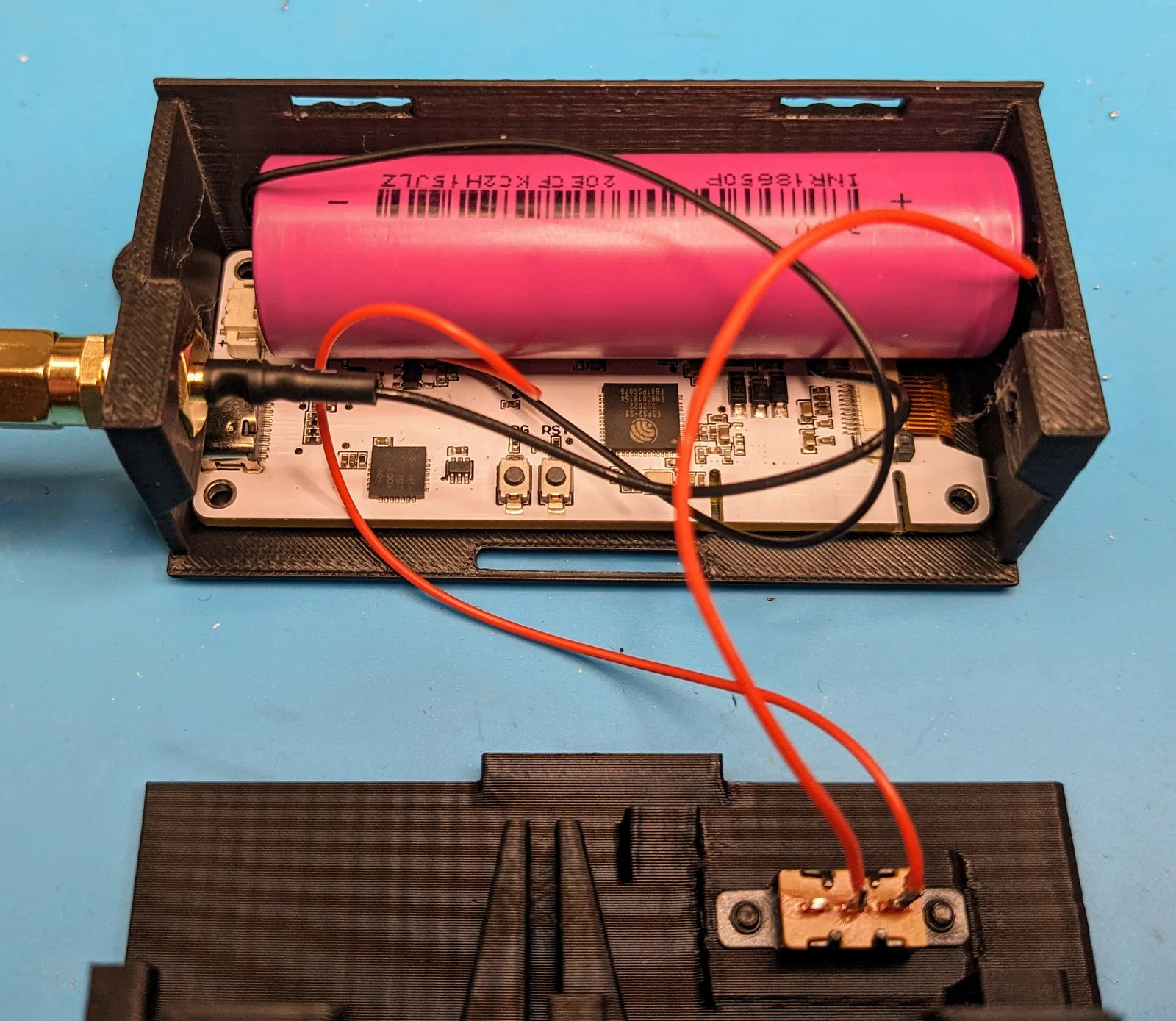

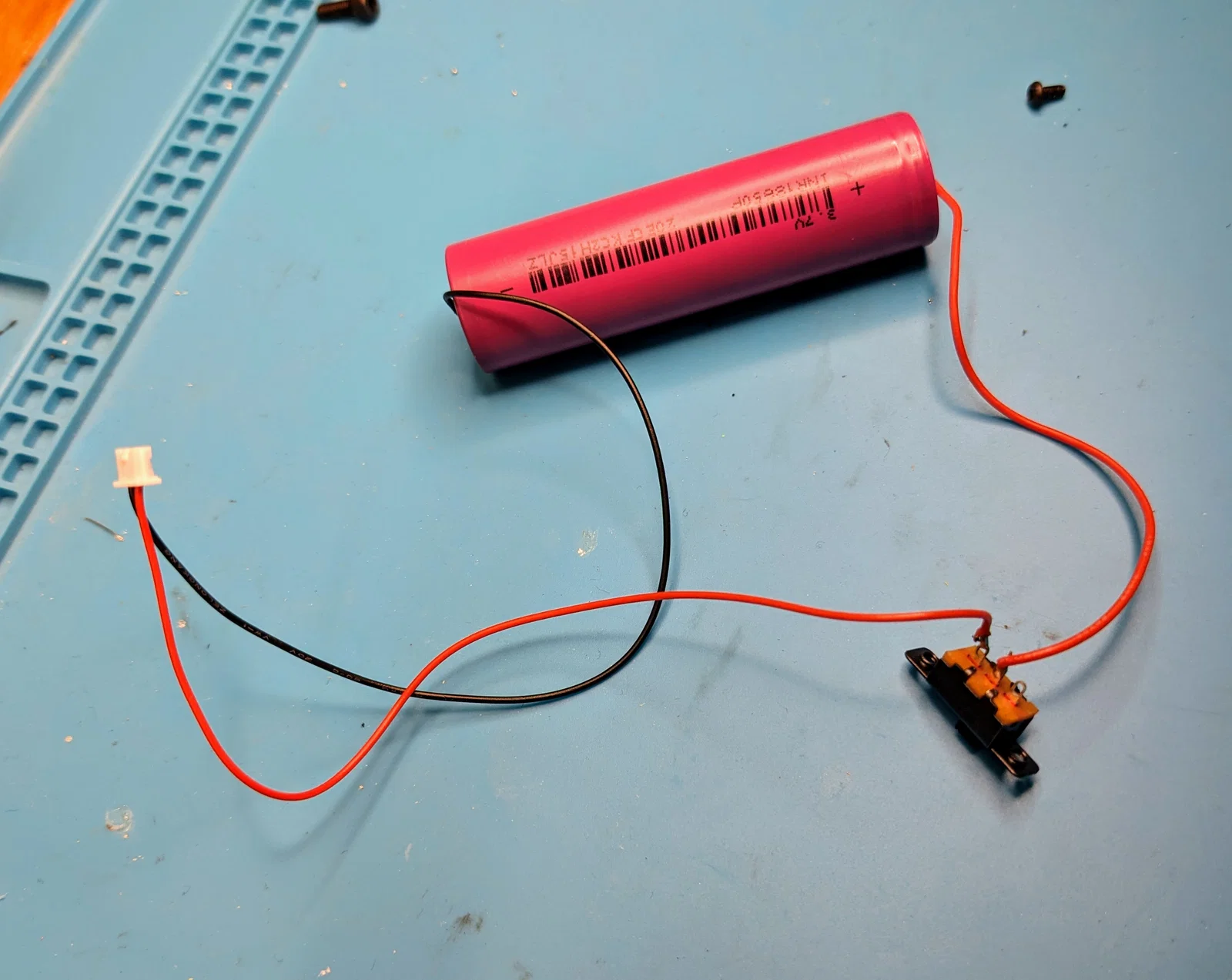

Ngoài board Wireless Paper, bạn sẽ cần thêm pin 18650 và một công tắc trượt nhỏ kiểu như cái này: https://www.amazon.com/gp/product/B0799R529Z Công tắc được bắt bằng ốc M2x4mm. Hàn dây/đầu nối pin của WP vào pin và công tắc theo hình. Cách lắp ráp nhìn vô là hiểu.
Lưu ý pháp lý (có thể cần): Meshtastic® là trademark đã đăng ký của Meshtastic LLC.
