Dụng Cụ Massage Chân (Foot Massager)

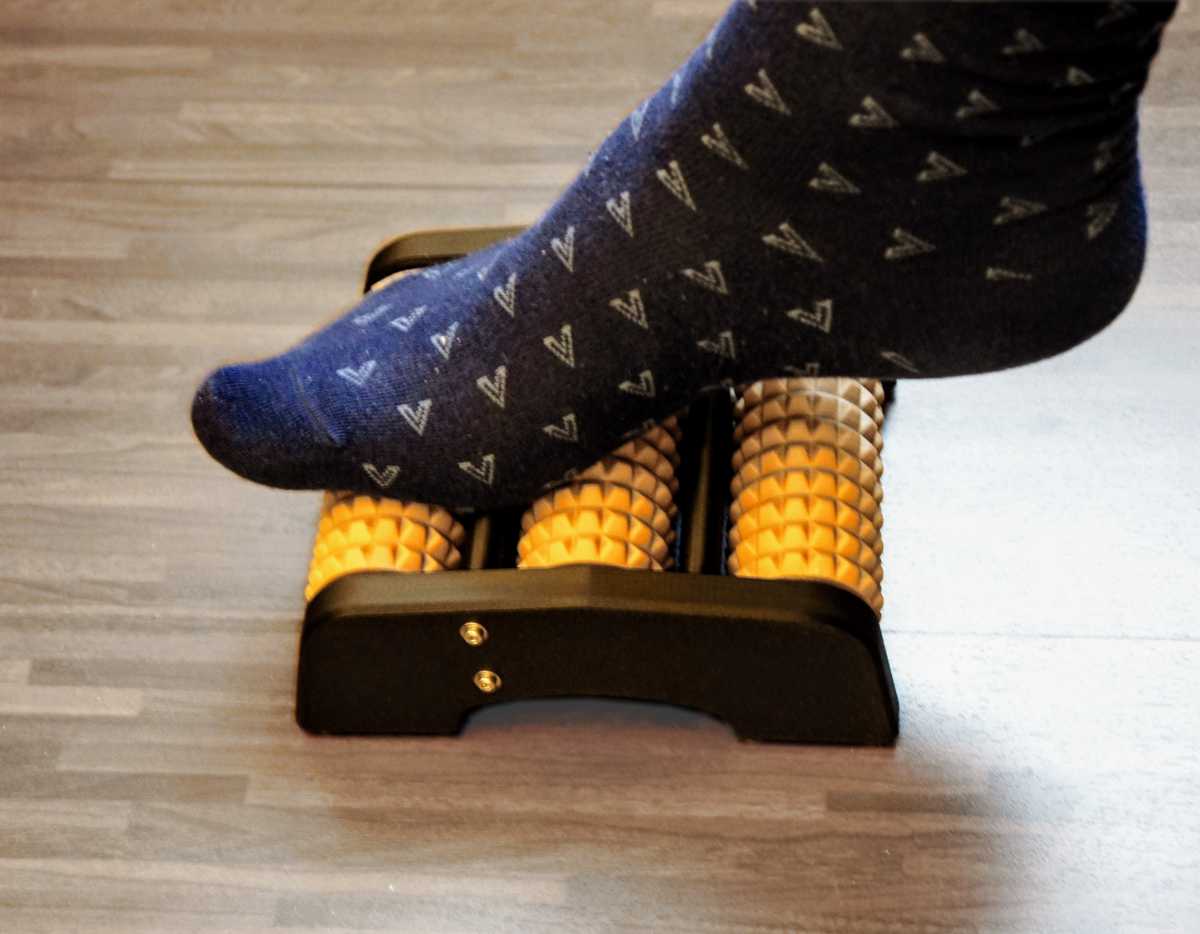

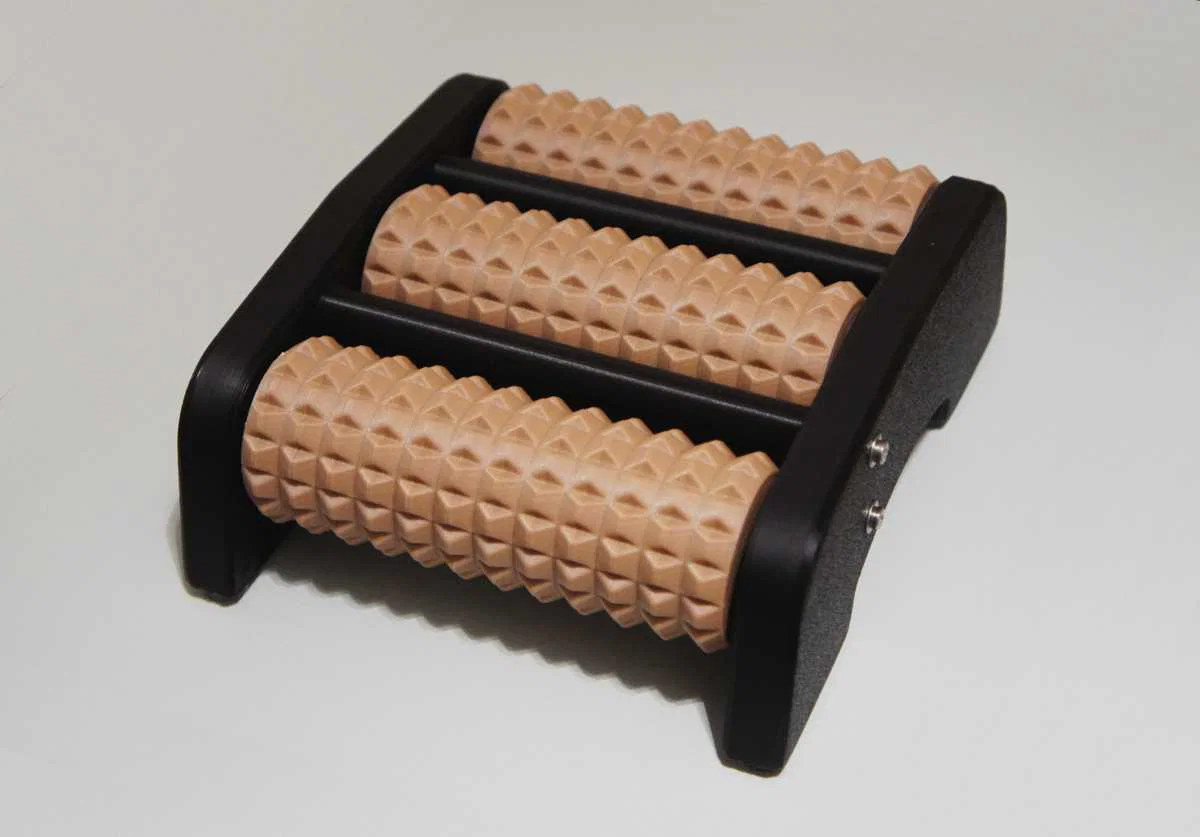

Phiên bản “xịn” của dụng cụ massage chân này có 3 con lăn ổ bi (ball bearing) cỡ lớn, kèm các núm giúp kích hoạt các huyệt bấm trên lòng bàn chân. Bạn có thể đặt nó dưới gầm bàn và dùng bất cứ khi nào cần “kích thích lòng bàn chân” — nhất là trong các buổi họp online dài ;-). Kết cấu chắc chắn cho phép bạn tì lực khá mạnh khi đang ngồi.

Bill of Material

Printed parts:

• 3 x Rolls và Spacer (cả hai chi tiết nằm chung trong một file STL)
• 2 x Frame

Non-printed parts:

• 6 x radial ball bearings 1605/5 (inner=5mm/outer=16mm/thickness=5mm)
• 3 x trục thép đường kính=5mm/dài=135mm
• 4 x ốc M3x12 (hoặc dài hơn)
• 4 x long đền M3
• 8 x chân cao su (~12 mm đường kính)
• 4 x threaded heat inserts (M3x5)

Printing Instructions

Mình khuyên in phần rolls (và spacer) và phần frame bằng màu khác nhau. Mẫu trưng bày được in bằng wood PLA cho rolls và PLA màu đen cho frame.

Dùng 3 perimeter, 15% gyroid infill để chi tiết cứng cáp hơn. Mình in với nozzle 0.6mm.

Bạn cần in 3 bộ rolls (kèm spacer) và 2 bộ frame.

Assembly

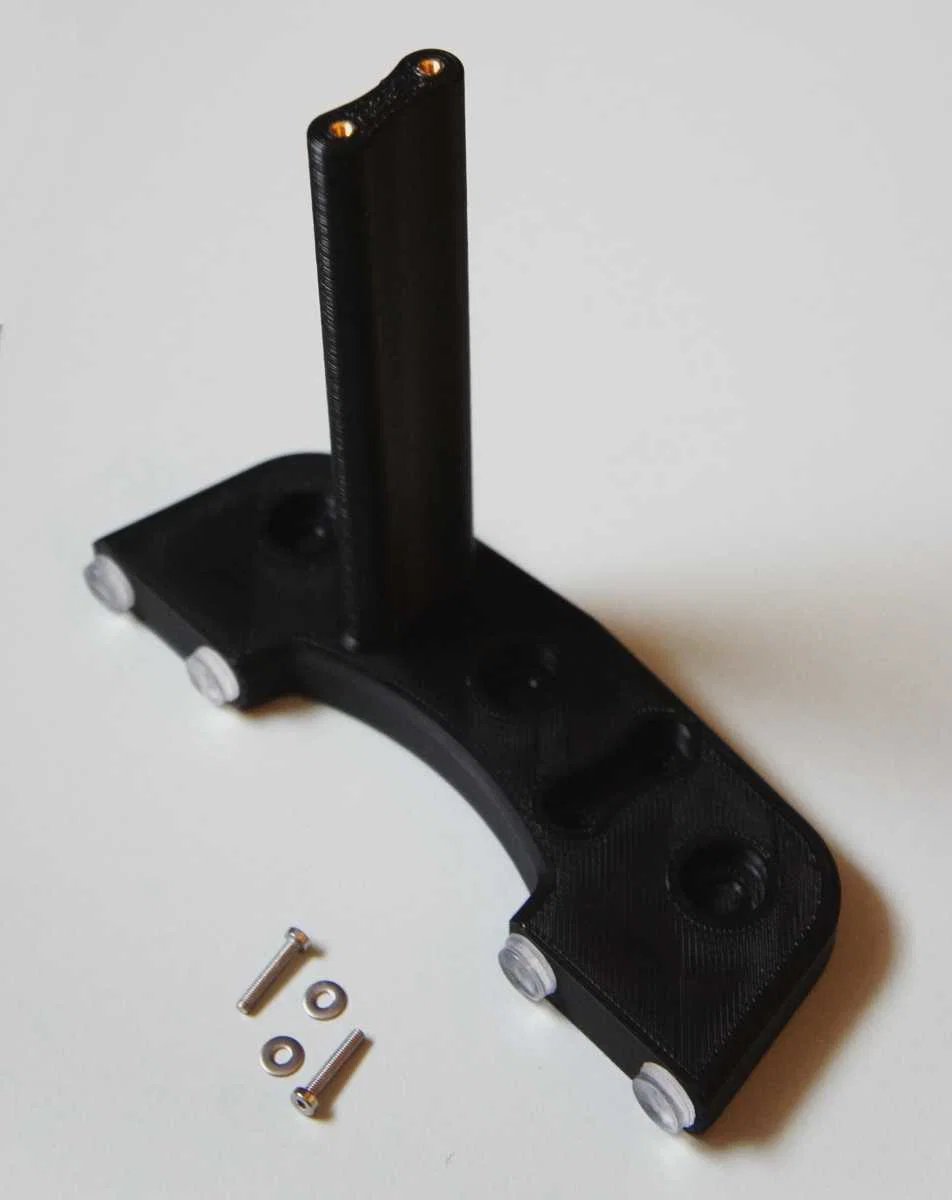

Hơ nóng rồi ép threaded heat inserts vào các miếng frame (mỗi frame 2 inserts).

Dán chân cao su vào mặt đáy của frame (mỗi frame 4 chân).

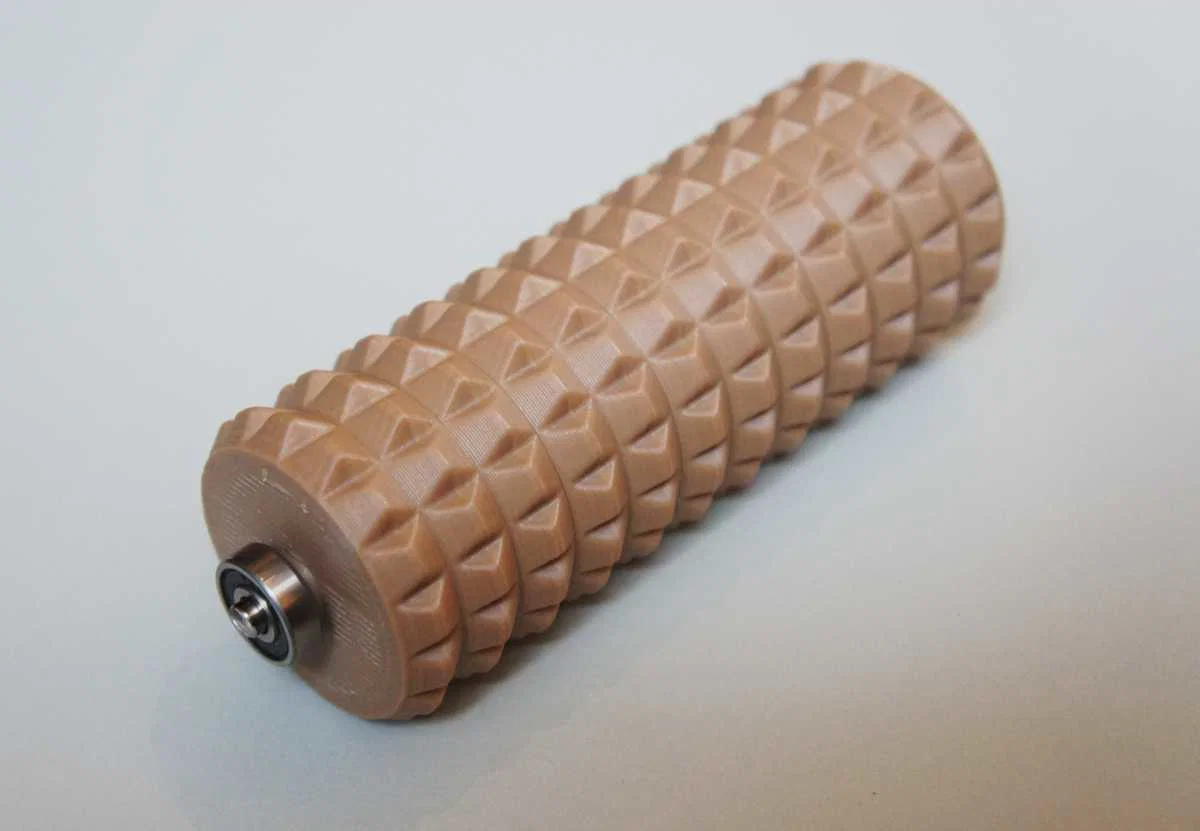

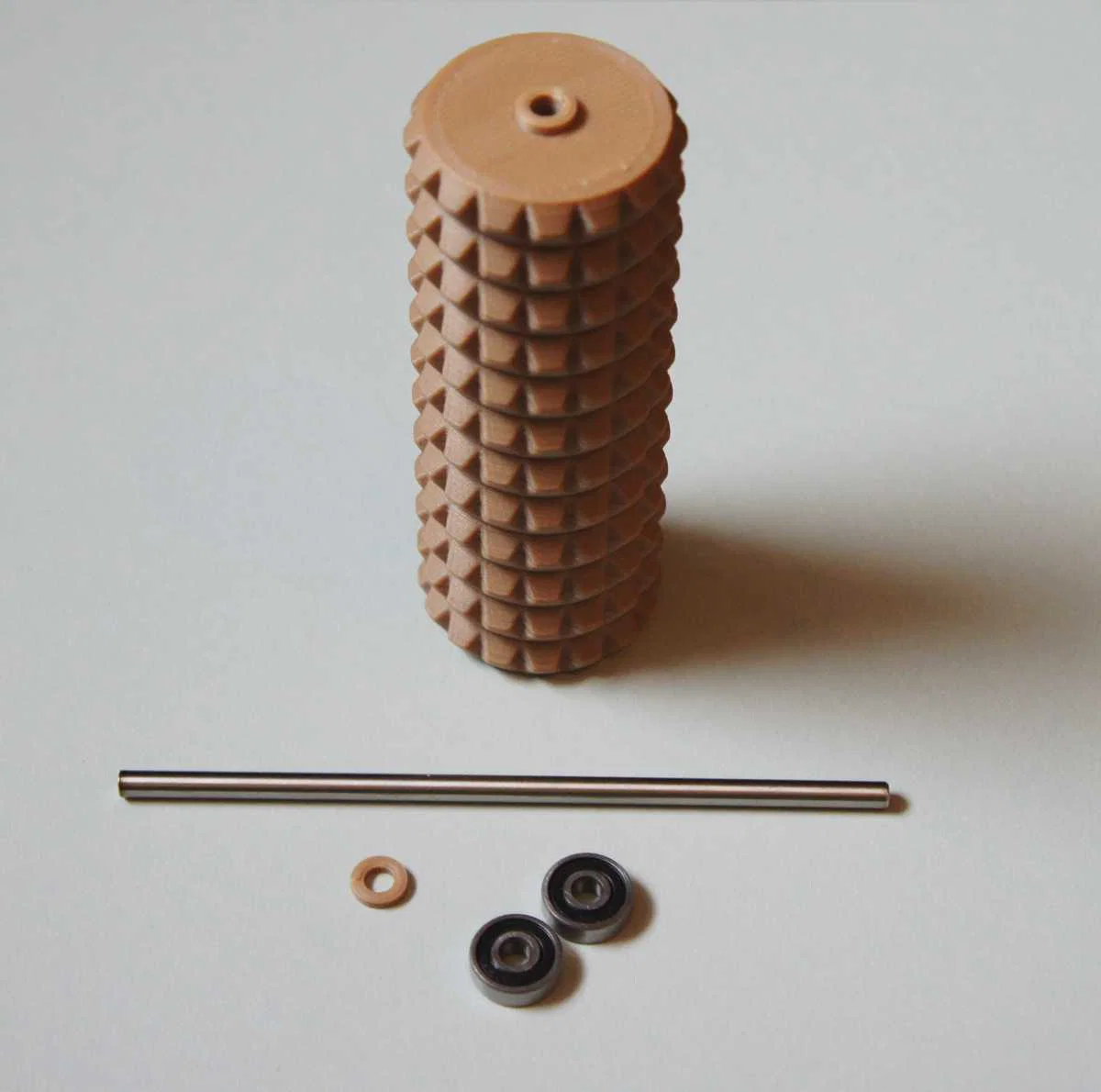

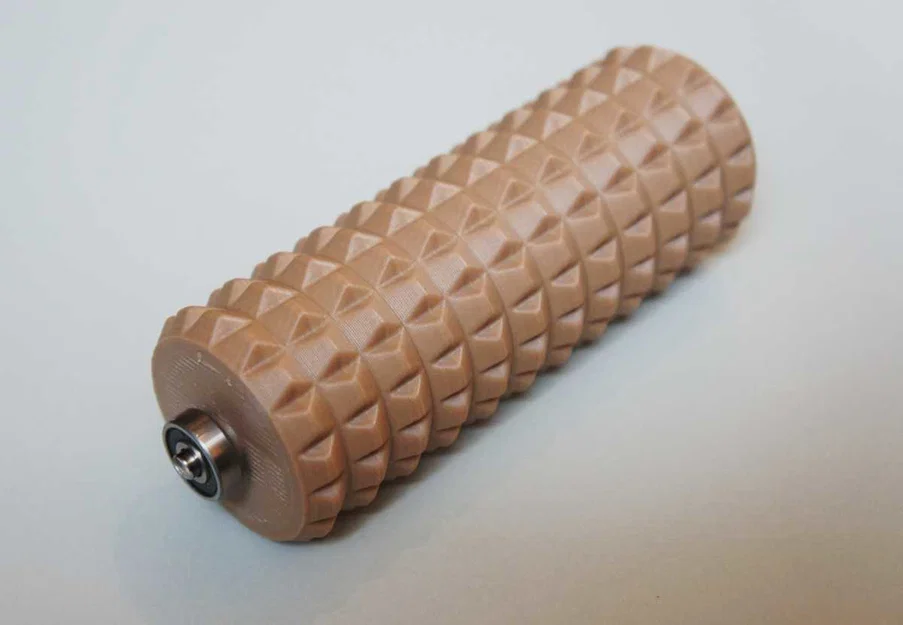

Cắt các trục thép đúng chiều dài yêu cầu (135mm) và chà nhám hai đầu. Dù model đã chừa một chút dung sai, có thể bạn vẫn cần khoan/chuốt lại lỗ trên rolls bằng mũi khoan 5mm từ cả hai phía. Luồn trục vào lỗ và gắn 1 spacer vào phía phẳng của roll (lúc này cả hai bên sẽ có một vòng gờ nhô lên khoảng 2mm). Trục nên thò ra đều nhau ở hai bên. Gắn một ball bearing vào mỗi đầu trục đang nhô ra.
